Lica Beck

Sim, para a resistência de aquecimento. Ok! Aqui a tensão é 127v. Obrigada! @Renato.88 Fui ver a datasheet desse rele de micro ondas e pelo que entendi, os conectores de cima fecham conexão com os debaixo tipo interruptor. Então vou soldar na placa e testar a lava louça.

@Renato.88 Comprei o relé para micro-ondas que chegou hoje. Vou postar a foto dos dois reles: a esquerda o novo, e a direita o retirado da placa de potencia da lava louça. O tamanho é igual assim como os pinos inferiores. Mas no novo tem dois contatos na parte superior. No sei como conectar ou se posso deixar sem nada ligado.

Sim, para a resistência de aquecimento. Ok! Aqui a tensão é 127v. Obrigada!

Sou tb leiga e estou com o mesmo problema num lcd de máquina de costura. Estive pesquisando como desmontar um lcd e limpar as camadas. As vezes, ao limpar pode entrar algum produto. Enfim, já vi vídeo de tela lcd de celular sendo limpo por camadas. Quem sabe funciona? Vou tentar na minha.

Vou verificar os pinos que em posição são parecidos. Minha dúvida, como leiga, seria na especificação do 302WP-1AH-C que funciona com 17A 277VAC, 17A 250Vtil e 20A 125VAC. Qual a função do rele, ou melhor, ao ser chaveado qual tensão e ampere fornece?

Preciso substituir o Rele 302P-1AH-C 12v DC 17A 277VAC. No mercado existe o 302WP-1AH-Cpara microondas. Esse serve como substituto?

Notícias: A máquina está funcionando perfeitamente!!!!! O problema era mais simples. O solenoide está ok! Bastou eu colocar água dentro dela e iniciar o ciclo que foi até o final. Provavelmente o sistema que funciona com água e vácuo estava colado ou algo assim. Obrigado a todos que colaboraram pelas dicas e paciência como o @Sérgio Lembo. Um especial agradecimento à @Isadora Ferraz que acertou na mosca. O problema era mesmo o fusível térmico do trafo. Bastou trocar para a placa funcionar (a remontar o trafo foi necessário por erro meu ao abrir o primário para retirar o tal fusível). Então encerro aqui esse post por ter atingido o objetivo. Agora preciso consertar o microondas mas abrirei novo post. Se quiserem ajudar, agradeço bastante.

Hum, lá vou desmontar a máquina de novo! Em breve dou notícias mas sempre aceitando as brilhantes sugestões!

A lava louça foi montada. Liguei e as funções do painel parecem corretas. O interessante é que a cor do fundo dos leds ficou mais escura. Eram azul claro e agora está um azul médio bonito e intenso. Ao ligar a função lavagem se ouve um barulho parecendo da bomba mas não está entrando água. Agora preciso ver quais os próximos passos a serem testados. Alguma sugestão? Andei lendo que se deve colocar água dentro para verificar se a máquina joga fora e com isso testar a bomba. É isso?

Coloquei a placa na máquina, conectei os cabos, energizei e....ligou! Ela está com um barulhinho mas acho que pode ser do conector do liquido secante pois a máquina está de lado. Agora vou remontar a lava louça e fazer um teste real.

Que felicidade! Montei o trafo (sem sobrar peça nenhuma rsrsrsrs) e efetuei o teste. Energizei o primário com 127v e medi o secundário. Leitura: 12.4v Estava lendo na internet que dificilmente aa leitura nos trafos é igual à especificada. Falta qualidade nos projetos e controle nas montagens, acho. Acho que agora posso soldar o trafo na placa, certo? E conectar todos os cabos para ver o resultado.

Sem dúvida. A validade também é recuperar minha lava louça que caso contrário seria lixo...Muito difícil peças de reposição. Se a eletrônica funciona como a elétrica, ou seja, o trafo funcionou como um interruptor, tenho esperanças! Ou falei besteira? Na máquina tem um botão liga desliga que não estava acionado e que ligava a máquina ou acendia os circuitos e programas.

Finalmente consegui montar tudo. Agora passei verniz de unhas e está secando. Amanhã farei o teste energizando.

Fita crepe. Consegui colocar a tal proteção mas as plaquinhas estão entrando muito apertadas e até deformam um pouco. Mas vamos ver o que consigo.

Outra perguntinha: Aquela capinha plástica que envolvia o primário é necessária? Como re-enrolei os fios, o tamanho (circunferência) aumentou um pouco e não estou conseguindo colocar essa capinha. A meu ver é só uma proteção. posso deixar fora?

E como colo as plaquinhas?

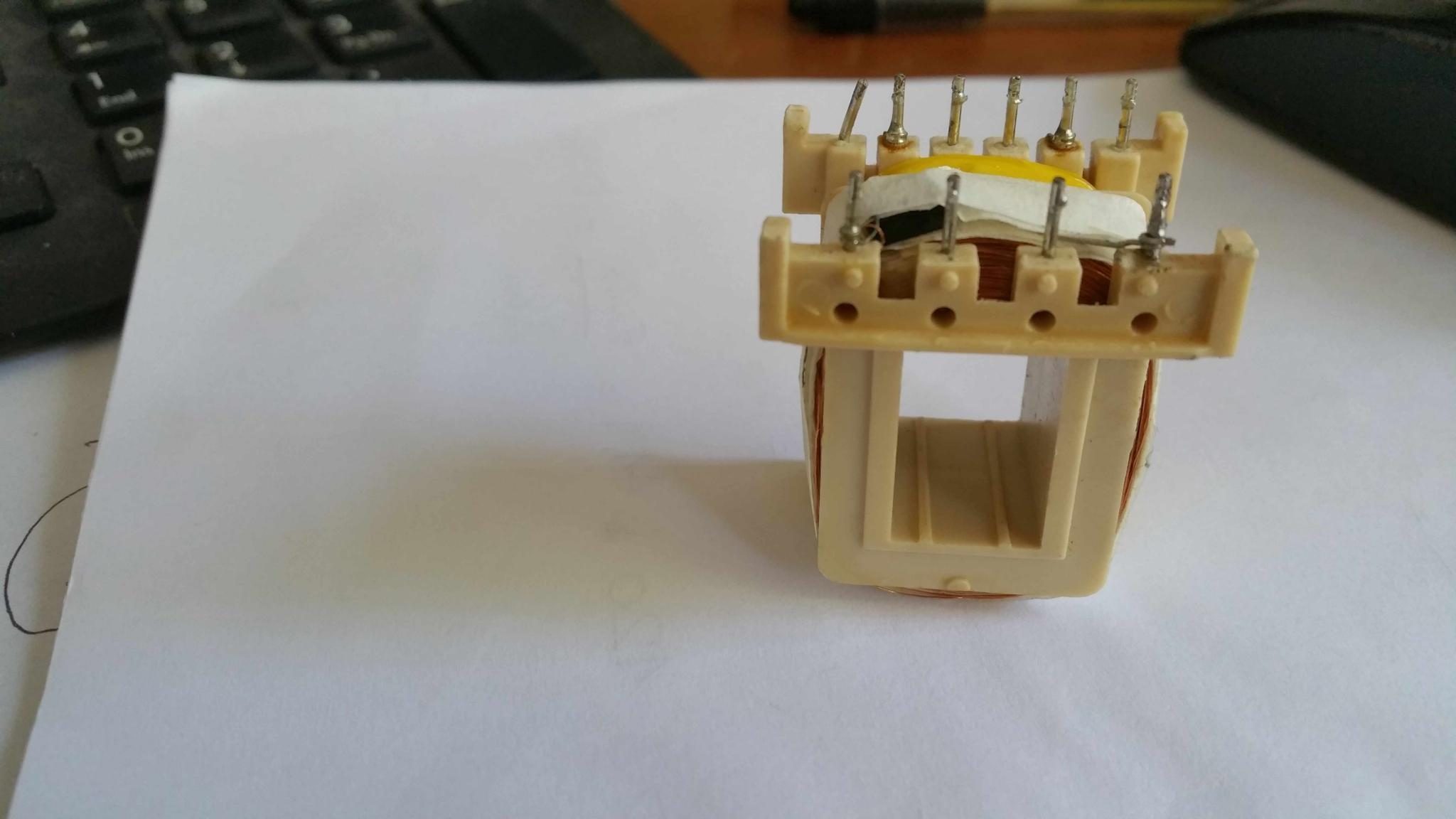

Boa tarde caros mestres, Estive ausente com tarefas arquitetônicas. Finalmente consegui re-enrolar o fiozinho de cobre fazendo algumas emendas. Olha só o tamanho da minha diversão... No momento estou colocando as plaquinhas de metal. Com o que posso colar elas entre si? Coloquei até o fusível térmico! Fiz uma medição e me parece que deu continuidade sim. Os ponteiros mexeram na escala x10 (só não sei interpretar...) Medi nos dois pinos mais grossos (onde os fios se enrolam). Antes de soltar de volta pretendo testar o trafo. Vou energizar as pontas e medir a saída. Qual a escala usar e quais os valores esperados para saber se está funcionando corretamente?

Espero que o problema da lava louça seja só o tal fusível. Para quem não conhece as grandezas da eletrônica e seus componentes, falar em medir em escala maior ou evitar o beep por conta da resistência é grego. Qual a escala adequada, nome dos componentes, etc...Qual componente se mede com que? Se eu soubesse não precisaria vir aqui pedir auxílio, não? O que parece óbvio para vocês que conhecem, para mim é descoberta. Mas vamos aos fatos. Eu parti os fios sim, sem querer, ao utilizar uma lâmina (faca olfa) para retirar o plástico que envolvia o fusível e o enrolamento. E olha que fiz com cuidado feminino! Mas estou aqui providenciando as emendas ( com aquela fita que encolhe) e testando a continuidade. Estou também consertando um micro-ondas que pifou na mesma sobrecarga. Retirei a placa e encomendei um varistor que torrou. Viram meu progresso? Uma certeza: estou me divertindo muito pois adoro desafios.

Resolvi insistir na medição do trafinho velho pois não estava conformada. Ao usar a escala da buzina (mostra um diodo, não?), o fiozinho não apita de jeito nenhum. Lixei bem o verniz e nada. Usei também um fio pequeno para teste (pois o fio do trafo está todo enrolado). Aí resolvi colocar o multímetro na escala x10 e....o ponteiro foi no zero! Nos dois fios. Isso indica que o trafinho está ok. Mas retirei alguns metros que estavam partidos. Vejam foto abaixo no tubo de 25mm. Será que vou precisar emendar essas pontas? Nesse meio tempo estive estudando sobre projeto de transformador e cheguei à conclusão que o número de voltas tem boa margem considerando que o trafinho foi projetado para 120v de entrada.

Testei o primário do trafo mas o teste de continuidade não apitou. Lixei bem a ponta e nada. Aparentemente não tem mais fio partido pois retirei alguns. O secundário apita. Com isso, vou instalar outro trafo na placa pois quero verificar se foi só esse o dano. Os amigos aqui recomendaram o seguinte (Lembrando que o original: 120v/10,5/420mA): Já o Sérgio Lembro indicou um trafo com 12v e 0,5mA. Nesse ponto gostaria de entender quais os dados importantes para essa substituição: Se a tensão ou a corrente.

Uma dúvida: Esse fiozinho de cobre tem um revestimento tipo verniz, não? Ele é isolante? Pois tentei medir a continuidade de um pedaço pequeno e não apitou. Para medir preciso lixar a ponta do cobre para retirar o verniz?

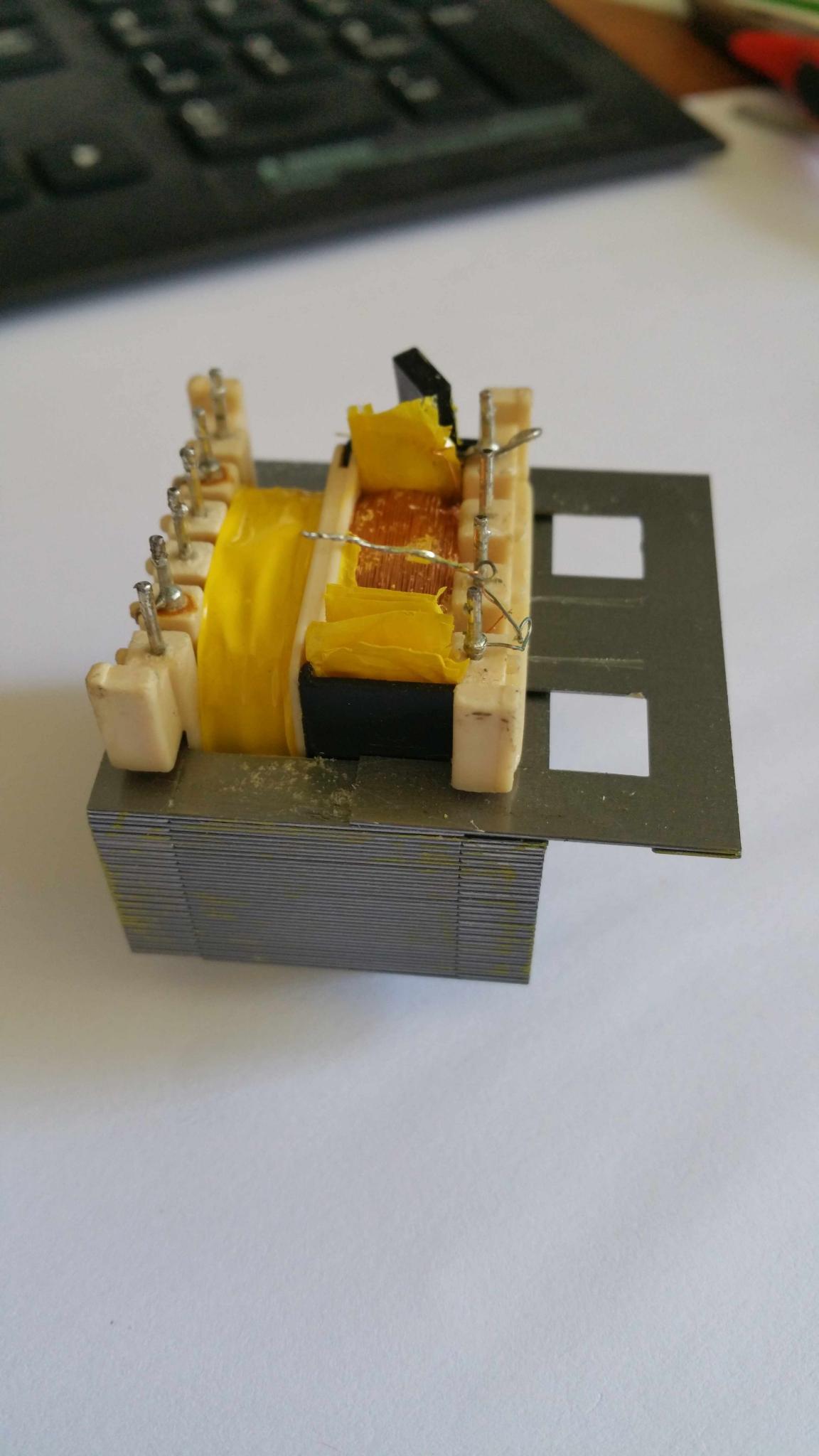

Consegui desmontar a peça. Retirei pequenos pedaços do fio de cobre. No momento estou desenrolando as pontas que encontrei e estou fazendo a medição de continuidade. Pelo visto ainda não achei a ponta solta. Mas já retirei uns bons metros de fio que estou enrolando num tubo de pvc. Pelo visto, para aproveitar essa peça só mandando enrolar de novo. Ou utilizar o método da furadeira para fazer novo enrolamento. Como calcular a metragem de fio que deve ser colocado em caso de refazer o enrolamento?

Progresso!

Não. Estou estudando como fazer para evitar maiores problemas. Como soltar a tal cola dessas plaquinhas externas.

O primário está sem continuidade. Considere que desconheço a matéria mas tenho um pouquinho de massa cinzenta. Uma vez que o fusivel está estourado, é claro que eu devo medir após. E assim o fiz. Quanto à inutilidade desse fusível, poderei inferir após instalar um trafo na placa. Se funcionar o tal fusível protegeu os demais componentes.
