1hsouza1

5 horas atrás, Mega Blaster disse:

Oh Yeh! Agora sim! Não é assim que funciona! Precisa por um sensor de nível que indicará o que a bomba deve fazer com ela cheia ou vazia. O DSJ é só a proteção desta automação. Aumente para 12 ou 24 V na saída e use uma contactora com relé térmico de acordo com a capacidade do motor. Dá para fazer só com boias também, dependendo do tamanho da bomba.





Valeu !

Resolvido

Em 26/04/2023 às 23:15, 1hsouza1 disse:

Pessoal estou fazendo um projeto com microcontrolador, mas o PIC trabalha com faixas de no máximo 5V de tensão e nesse projeto preciso desligar o disjuntor quando a condição for OK. Então gostaria de saber se existe alguma forma de desarmar um disjuntor com apenas 5V de saída na tensão. Abaixo segue a ilustração do circuito.



1- Ao ligar o disjuntor estará ligando o motor e enviando água para a caixa d' água

2- Ao atingir o limite de água na caixa d' água ela fica derramando

3- O motor só desliga pelo disjuntor

4- Ao atingir o limite o sensor envia um sinal para o PIC



O problema é que o PIC só trabalha na faixa dos 5 V e isso não desarma o disjuntor



Pessoal estou fazendo um projeto com microcontrolador, mas o PIC trabalha com faixas de no máximo 5V de tensão e nesse projeto preciso desligar o disjuntor quando a condição for OK. Então gostaria de saber se existe alguma forma de desarmar um disjuntor com apenas 5V de saída na tensão. Abaixo segue a ilustração do circuito.

Em 06/02/2023 às 16:31, Lucas Ricci disse:

Para converter decimal para octal, basta pegar um número decimal e o dividir por 8 até que não seja mais possível. Como visto na imagem abaixo, o conceito é o mesmo com números binários, alterando o 8 por 2.

Desculpa, errei !

É para conversão em hexadecimal, gostaria de saber se alguém conhece algum método próprio do CCS C que realiza essa conversão direta sem precisar ter que fazer aquela tabela de hexadecimal

Preciso converter o bit digitado de binário para octal no microcontrolador usando o CCS C Compiler, alguém sabe como realizar essa conversão ?

MEU CÓDIGO FICOU DA SEGUINTE FORMA

#include <16F877A.h>
#include <math.h>
#use delay(clock = 20M)
#define size 10
#include <lcd.c>
#use fast_io(b)

int a, b, c, d, e, f, g, decimal;
unsigned int8 aux, dezena, unidade;

void main(void){

    lcd_init();

   while(TRUE){
      //aqui captura os bits digitados nos pinos B
      a = input(PIN_B0);
      b = input(PIN_B1);
      c = input(PIN_B2);
      d = input(PIN_B3);
      e = input(PIN_B4);
      f = input(PIN_B5);
      g = input(PIN_B6);

      // aqui converte para decimal
      decimal = (a<<6)|(b<<5)|(c<<4)|(d<<3)|(e<<2)|(f<<1)|(g<<0);

      printf(lcd_putc,"\fBINARIO = %u%u%u%u%u%u%u \nOctal = %u"a, b, c, d, e, f, g, decimal);
      delay_ms(100);

      aux = decimal / 10;
      dezena = (int)floor(aux);

      aux = decimal - (10 * dezena);
      unidade = (int)floor(aux);

      output_c(matriz[dezena][unidade]);
      delay_ms(100);

   }
}

@aphawk segue abaixo a resolução:

#include <16F877A.h>

#include <math.h>

#use delay(clock = 20M)

#define size 10

#include <lcd.c>



const unsigned char matriz[size][size] = {

    {0, 16, 32, 48, 64, 80, 96, 112, 128, 144},

    {1, 17, 33, 49, 65, 81, 97, 113, 129, 145},

    {2, 18, 34, 50, 66, 82, 98, 114, 130, 146},

    {3, 19, 35, 51, 67, 83, 99, 115, 131, 147},

    {4, 20, 36, 52, 68, 84, 100, 116, 132, 148},

    {5, 21, 37, 53, 69, 85, 101, 117, 133, 149},

    {6, 22, 38, 54, 70, 86, 102, 118, 134, 150},

    {7, 23, 39, 55, 71, 87, 103, 119, 135, 151},

    {8, 24, 40, 56, 72, 88, 104, 120, 136, 152},

    {9, 25, 41, 57, 73, 89, 105, 121, 137, 153}

};



int a, b, c, d, e, f, g, decimal;

unsigned int8 aux, dezena, unidade;



void main(void){



    for(int i = 0; i < size; i++){

      for(int j = 0; j < size; j++){

         output_c(matriz[i][j]);

         delay_ms(100);

      }

    }

    delay_ms(500);



    lcd_init();



   while(TRUE){



      a = input(PIN_B0);

      b = input(PIN_B1);

      c = input(PIN_B2);

      d = input(PIN_B3);

      e = input(PIN_B4);

      f = input(PIN_B5);

      g = input(PIN_B6);



      decimal = (a<<6)|(b<<5)|(c<<4)|(d<<3)|(e<<2)|(f<<1)|(g<<0);



      printf(lcd_putc,"\fBINARIO = %u%u%u%u%u%u%u \nDECIMAL = %u"a, b, c, d, e, f, g, decimal);

      delay_ms(100);



      aux = decimal / 10;

      dezena = (int)floor(aux);



      aux = decimal - (10 * dezena);

      unidade = (int)floor(aux);



      output_c(matriz[dezena][unidade]);

      delay_ms(100);



   }



}

"Eu sei daria para usar multiplexador ou um vetor com 10 valores e outra forma, mas o meu objetivo era outro método porque na web nunca encontrei resoluções com matrizes, então resolvi dessa forma para compartilhar conhecimento."

Talvez o interessados futuramente possa aplicar ou usar em algo bem útil.

@kgin Valeu amigo !
Funcionou

Funcionou conforme eu esperava

Preciso usar uma matriz de 10x10 em CCS C Compiler, mas na hora de executar o Compilador está pedindo + memória !

Alguém sabe como resolver isso ?

Meu código ficou da seguinte forma abaixo:

#include <16F877A.h>
#include <stdio.h>
#include <stdlib.h>
#use delay(clock = 20MHz)
#use fast_io(b)

unsigned int8 a, b, c, d, e;

int *mat[10][10] = {    {0, 16, 32, 48, 64, 80, 96, 112, 128, 144}
                        {1, 17, 33, 49, 65, 81, 97, 113, 129, 145}
                        {2, 18, 34, 50, 66, 82, 98, 114, 130, 146}
                        {3, 19, 35, 51, 67, 83, 99, 115, 131, 147}
                        {4, 20, 36, 52, 68, 84, 100, 116, 132, 148}
                        {5, 21, 37, 53, 69, 85, 101, 117, 133, 149}
                        {6, 22, 38, 54, 70, 86, 102, 118, 134, 150}
                        {7, 23, 39, 55, 71, 87, 103, 119, 135, 151}
                        {8, 24, 40, 56, 72, 88, 104, 120, 136, 152}
                        /*{9, 25, 41, 57, 73, 89, 105, 121, 137, 153, 169}
                        };*/

void main(void){


   while(TRUE){


   }
}

Question_1.7z Question_1.7z

@.if Opa !
+ 1 para a conta, melhorou meu código !

Economizei linhas de código

Valeu

@.if

#include <16F877A.h>
#device adc = 8
#use delay(clock = 20MHz)
#use fast_io(b)
#include <lcd.c>

unsigned int8 a, b, c, d;
byte decimal;

void main(void){
   lcd_init();

   while(TRUE){

      if(input(PIN_B0) == 1){
         a = 1;
      }else{ a = 0; }

      if(input(PIN_B1) == 1){
          b = 1;
      }else{ b = 0;}

      if(input(PIN_B2) == 1){
         c = 1;
      }else{ c = 0; }

      if(input(PIN_B3) == 1){
         d = 1;
      }else{ d = 0; }

      decimal = (a<<3)|(b<<2)|(c<<1)|(d<<0);

      output_c(decimal);

      printf(lcd_putc,"\fBINARIO = %u%u%u%u  \nDECIMAL = %u"a, b, c, d, decimal);
      delay_ms(200);

   }
}

@.if Obrigado !
Agora funcionou 100% da forma que eu quero !

@.if Amigo meu objetivo é concatenas essas variáveis: Ex: a = 1, b = 0, c = 0, d = 1, e = 1;

Juntando elas em uma única variável ficariam assim 10011

@.if Amigo na compilação em C funcionou, porém em CCS C compiler para microcontroladores não funcionou !

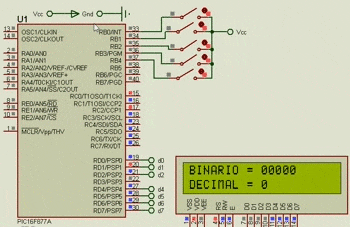

Pessoal gostaria de transformar a entrada dos botões nos pinos B para um codificador, estou com 2 problemas:

O 1° é que eu fiz variáveis separadas a, b, c, d, e . Logo depois preciso junta-las e converter para decimal

O 2° problema é que eu preciso converter na porta C na forma output_c(0x..) ; Que não faço a menor ideia em como fazer isso !

Meu código ficou da seguinte forma:

#include <16F877A.h>
#device adc = 8
#use delay(clock = 20MHz)
#include <lcd.c>

int a, b, c, d, e, decimal;

void main(void){
   lcd_init();

   while(TRUE){

      if(input(PIN_B0) == 1){
         a = 1;
      }else{ a = 0;}

      if(input(PIN_B1) == 1){
          b = 1;
      }else{ b = 0; }

      if(input(PIN_B2) == 1){
         c = 1;
      }else{ c = 0;}

      if(input(PIN_B3) == 1){
         d = 1;
      }else{ d = 0;}

      if(input(PIN_B4) == 1){
         e = 1;
      }else{ e = 0;}

      //decimal = a, b, c, d; junta esses bits e converte em decimal
      printf(lcd_putc,"\fBINARIO = %u%u%u%u%u \nDECIMAL = %u"a, b, c, d, e, decimal);
      delay_ms(200);

      output_c(0x07); // aqui preciso imprimir o decimal (substituir o 0x07 pelo decimal como exemplo)
   }
}

@.if Não vou trabalhar com torque, o meu objetivo é apenas encontrar uma equação matemática que se aplique a nesse código.

Objetivo: Calcular e mostrar na interface a velocidade de um motor DC

Meu código feito no CCS C Compiler

#include <16F877A.h>
#fuses HS,NOWDT,NOPROTECT,NOLVP
#device ADC = 10
#use delay(clock = 20M)
#include <lcd.c>

unsigned int16 i ;
unsigned int8 velocidade ;

void main(){
  setup_adc(ADC_CLOCK_DIV_32);           // Set ADC conversion time to 32Tosc
  setup_adc_ports(AN0);                  // Configure AN0 as analog
  set_adc_channel(0);                    // Select channel AN0
  setup_ccp1(CCP_PWM);                   // Configure CCP1 as a PWM
  setup_timer_2(T2_DIV_BY_16, 250, 1);   // Set PWM frequency to 500Hz
  delay_ms(100);                         // Wait 100ms
  lcd_init();

  while(TRUE){
    i = read_adc();                      // Read from AN0 and store in i
    set_pwm1_duty(i);                    // PWM1 duty cycle set
    printf(lcd_putc,"\fV = %u RPM",velocidade);
    delay_ms(10);                        // Wait 10ms
   }
}

Alguém poderia me auxiliar em como inserir os cálculos da velocidade do motor, sendo que a velocidade muda de acordo com o potenciômetro !

Valeu ! Deu certo aqui

Valeu pessoal pela ajuda, mas consegui fazer. Peguei a referencia e apliquei no código.

Abaixo segue como que ficou na simulação

https://blogdaengenhariacotidiana.blogspot.com/2022/04/inserir-valor-analógico-com-display.html

Existe alguma forma de truncar um valor no CCS C Compiler ?
Meu objetivo é truncar cada caractere de um valor analógico.

- Por exemplo: Valor = 247 ;

Depois armazenar esse valor truncado em um vetor nas suas devidas posições.

- int vetor [ ] = {2, 4, 7} ;

Se alguém souber a solução, por favor poste aqui a sua solução com o esquemático do PIC.

Ou se alguém alguma outra forma de fazer, poste aqui a sua solução !

Em 08/04/2022 às 00:39, 1hsouza1 disse:

Como que eu faço para acionar 3 LEDS com frequência 90Hz, 70Hz e 150Hz usando interrupção no PIC 16F877A ?

Alguém poderia ajudar e postar seu código aqui !

Minha resolução ficou da seguinte forma, porém não sei se está correto.

CÓDIGO FEITO EM CCS C Compiler

#include <16F877A.h>
#FUSES NOWDT
#FUSES HS
#FUSES NOPROTECT
#FUSES NODEBUG
#FUSES NOBROWNOUT
#FUSES NOLVP
#FUSES NOCPD
#FUSES NOWRT
#use delay(crystal = 20MHz)

// PISCAR NAS FREQUENCIAS F1 = 90Hz, F2 = 70Hz e F3 = 150Hz
// FREQUENCIA = 1/T

unsigned int8 tempo1 = 1000/90, tempo2 = 1000/70, tempo3 = 1000/150;

#INT_RTCC
void  RTCC_isr(void) {
   output_toggle(PIN_B0); //pisca a cada 13.1 ms
   delay_ms(tempo1);

   output_toggle(PIN_B1);
   delay_ms(tempo2);

   output_toggle(PIN_B2);
   delay_ms(tempo3);

}

void main(){
   setup_adc_ports(NO_ANALOGS);
   setup_adc(ADC_OFF);
   setup_psp(PSP_DISABLED);
   setup_spi(SPI_SS_DISABLED);

   setup_timer_0(RTCC_INTERNAL|RTCC_DIV_256); //overflow en 13.1

   setup_timer_1(T1_DISABLED);
   setup_timer_2(T2_DISABLED, 0, 1);
   setup_comparator(NC_NC_NC_NC);
   setup_vref(FALSE);
   enable_interrupts(INT_RTCC); // habilita a chave RTCC
   enable_interrupts(GLOBAL);   // habilita a chave geral

   while(TRUE) ;

}


Em 08/04/2022 às 00:39, 1hsouza1 disse:



<Como que eu faço para acionar 3 LEDS com frequência 90Hz, 70Hz e 150Hz usando interrupção no PIC 16F877A ?

Alguém poderia ajudar e postar seu código aqui !>



Como que eu faço para acionar 3 display com frequência 90Hz, 70Hz e 150Hz usando interrupção no PIC 16F877A ?

Alguém poderia ajudar e postar seu código aqui !

<Como que eu faço para acionar 3 display com frequência 90Hz, 70Hz e 150Hz usando interrupção no PIC 16F877A ?

Alguém poderia ajudar e postar seu código aqui !>

Já tive um problema com PC desligando a todo momento também (Sistema operacional Windows) , fiz restauração do sistema ei ele parou , formatando também resolve o problema.

Sim eu entendi no escopo, mas eu só não estou conseguindo fazer no algoritmo e não encontro referencias nos livros nem na web.

Afs mano ! Seu código está muito confuso, tentei pegar um pouco do seu raciocínio mas não funcionou no meu.

O objetivo é:

1 Inserir nó no final da lista

2 Remover nó no final da lista

3 Inserir nó em posição qualquer da lista;
4 Remoção de nó em posição qualquer da lista;

A 1 e a 2 eu consegui fazer, mas não encontro referência de como inserir e remover nó em posição qualquer da lista.

O meu algoritmo ficou da seguinte forma:

#include <stdio.h>
#include <stdlib.h>
#include <cstdlib>
#include <iostream>
using namespace std;

typedef struct celulalista{
    int informacao;
    struct celulalista *proximo;
}celula;

void initlista(celula *pRecebido);
void insertlista(celula *pRecebido);
void buscalistasimples(celula *pRecebido);
void removeelementolistasimples(celula *pRecebido);
int levalor(int *valorrecebido);

int main()
{
    //Declaracoes
    celula *pLista;
    int opcao=0;

    //pLista = (celula *)malloc(sizeof(struct celulalista));

    pLista = new celulalista;
    initlista(pLista);
    for(;;)
    {
        cout<<"\n\t1 - Inserir : ";
        cout<<"\n\t2 - Consultar : ";
        cout<<"\n\t3 - Remover : ";
        cout<<"\n\t4 - Sair : \n\t";
        cin>>opcao;
        opcao = levalor(&opcao);
        switch(opcao)
        {
                case 1:
                    insertlista(pLista);
                    break;
                case 2:
                    buscalistasimples(pLista);
                    break;
                case 3:
                    removeelementolistasimples(pLista);
                    break;
                case 4:
                    exit(0);
        }
    }
    return 0;
}

/*
    Inicializacao da lista encadeada
*/

void initlista(celula *pRecebido){
    (pRecebido)->proximo = NULL;
}

/*
    Funcao para insercao no inicio
*/

void insertlista(celula *pRecebido){
//Declaracoes
    celula *temporario;
    int valor;
//Instrucoes
    cout<<"\n\tInforme um valor a ser inserido : ";
    cin>>valor;
    temporario = (celula * )malloc(sizeof(celula));
    temporario->informacao = valor;
    temporario->proximo = (pRecebido)->proximo;
    (pRecebido)->proximo = temporario;
}

/*
    Funcao para percorrer elementos
*/

void buscalistasimples(celula *pRecebido){
    //Declaracoes
    celula *temporario;
    //Instrucoes
    if((pRecebido)->proximo == NULL){
        cout<<"\tLista Vazia!\n";
    }else{
        temporario = (celula * )malloc(sizeof(celula));
        temporario = (pRecebido)->proximo;
        system("cls");
        while(temporario!=NULL){
            cout<<"\n\tValor : "<<temporario->informacao<<"\n";
            temporario = temporario->proximo;
        }
    }
}
/*
    Remove elemento da cabeca
*/

void removeelementolistasimples(celula *pRecebido){
    //Declaracoes
    celula *temporario;
    //Instrucoes
    if((pRecebido)->proximo == NULL){
        cout<<"\n\tLista Vazia!";
    }else{
        temporario = (pRecebido)->proximo;
        (pRecebido)->proximo = temporario->proximo;
        free(temporario);
    }
}

int levalor(int *valorrecebido){
    //Declaracoes
    //Instrucoes
    while((*valorrecebido > 4 )|| (*valorrecebido<1)){
        cout<<"\n\tOpcao Invalida. Informe novamente : \n";
        scanf("%d", &(*valorrecebido));
    }
    return (*valorrecebido);
}

Alguém poderia me ajudar nesse algoritmo de como ele ficaria ?

teste

10 horas atrás, MOR disse:

Minha política de respostas é a seguinte:

Se for solução de problemas aparentemente escolares E se o membro se cadastra no dia que expõe sua dúvida, evito responder.

Exceção. Quando o membro apresenta o seu desenvolvimento, mostrando que realmente tentou fazer o trabalho.

MOR_AL

Na verdade é uma atividade da faculdade, fiz 3 resolução, mas o prof disse que estava errada e os demais também não acertaram. Então fiquei muito tempo preso nessa atividade tentando resolver e deixava de estudar as outras disciplinas, ai me cadastrei nesse blog para saber se alguem consegue resolver ela.
