Estágio de Filtragem de Transientes
Como mencionamos em outros artigos, a primeira coisa que gostamos de ver quando abrimos uma fonte de alimentação para termos uma ideia da sua qualidade é o estágio de filtragem de transientes. Os componentes recomendados para esse estágio são duas bobinas de ferrite, dois capacitores cerâmicos (capacitores Y, normalmente azuis), um capacitor de poliéster metalizado (capacitor X) e um varistor (MOV). Em fontes de alimentação genéricas são usados menos componentes do que o recomendado, normalmente removendo o varistor, que é essencial para eliminar picos de energia provenientes da rede elétrica, e a primeira bobina.
A DexPC PX300RMG é uma clássica fonte de alimentação genérica, trazendo apenas dois capacitores Y. Repare como não há local para a instalação dos componentes de filtragem, significando que a fonte foi originalmente projetada para realmente não ter esses componentes. Lembrando que esse circuito serve não somente para remover interferências eletromagnéticas vindas da rede elétrica, mas para impedir que o ruído gerado pelo circuito chaveador da fonte entre na rede elétrica.

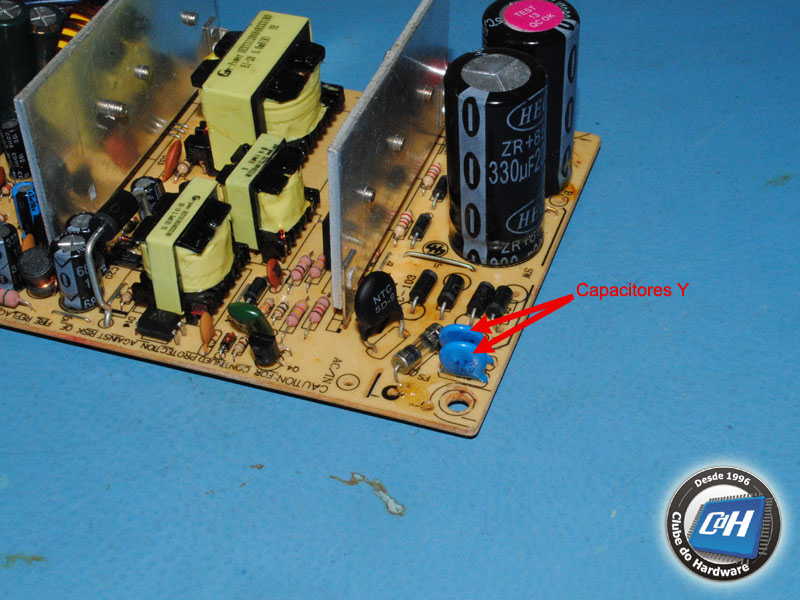

Figura 8: Estágio de filtragem de transientes
