Falsificação do Cache de Memória

Detalhe das Peças Plásticas

Nós removemos o "cache de memória" das placas apresentadas e pudemos conferir que, de fato, elas não passam de peças plásticas ocas, sem nada em seu interior, sendo realmente uma grande enganação.

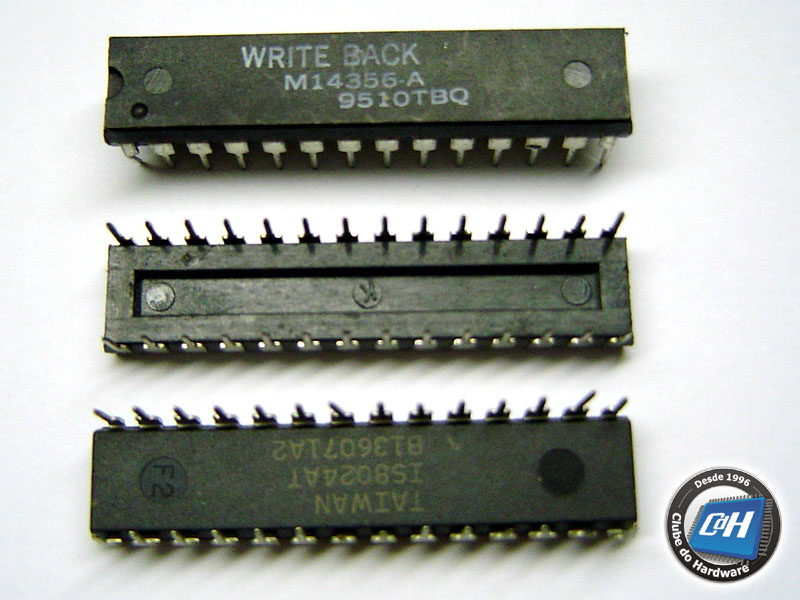

Na Figura 3, vemos a peça plástica vista de cima e de baixo (peça do meio). O circuito presente na parte inferior é um circuito de cache verdadeiro, removido de outra placa-mãe, para que você compare com a peça falsificada e verifique que ela não passa de uma peça oca, sem qualquer efeito sobre o funcionamento da placa-mãe.

Figura 3: Detalhe do chip falsificado.

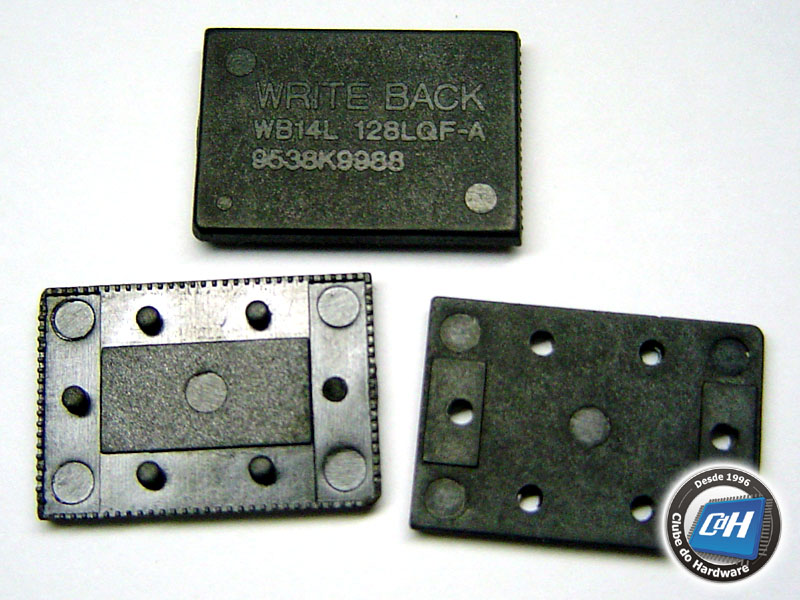

Na Figura 4 você observa outro tipo de chip falsificado. Nós simplesmente abrimos o mesmo, ele era apenas uma peça plástica de montar, tipo Lego!

Figura 4: Detalhe do chip falsificado.

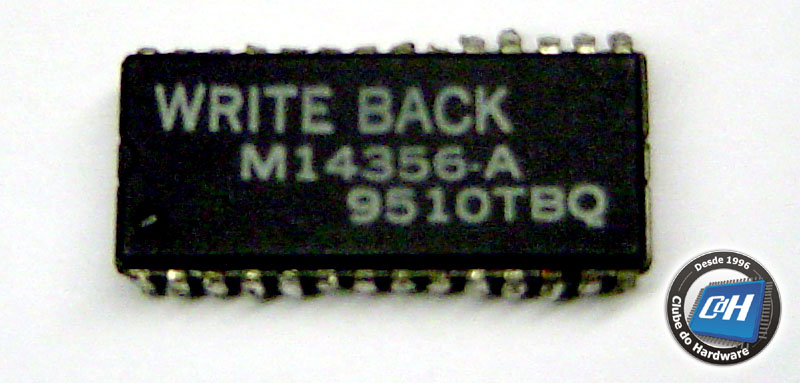

Figura 5: Outro tipo de chip de memória cache falsificado.
