Pic 18f4520/isis

Luizjpd · 27 de março de 2016

Boa Noite pessoal,

Sou acadêmico de engenharia elétrica 3º ano e estou cursando a disciplina de microcontroladores..

Me interessei muito pelo assunto já que a automação é o ramo que pretendo seguir..

Então segue a minha duvida..

Estou usando o MPLABX..

Fiz o seguinte código em assembly (estou trabalhando com o PIC 18F4520)

code <

#define LED PORTB,0
#define BOTAO PORTA,0
org 0x0000

INICIO:
    MOVLW 0x0F
    MOVWF ADCON1
    BCF TRISB,0
    BSF TRISA,0

LOOP:
    BTFSS BOTAO
    GOTO DESLIGA
    GOTO LIGA

DESLIGA:
    BCF LED
    GOTO LOOP

LIGA:
    BSF LED
    GOTO LOOP

END >

onde pretendo acender um led ao pressionar um botão,

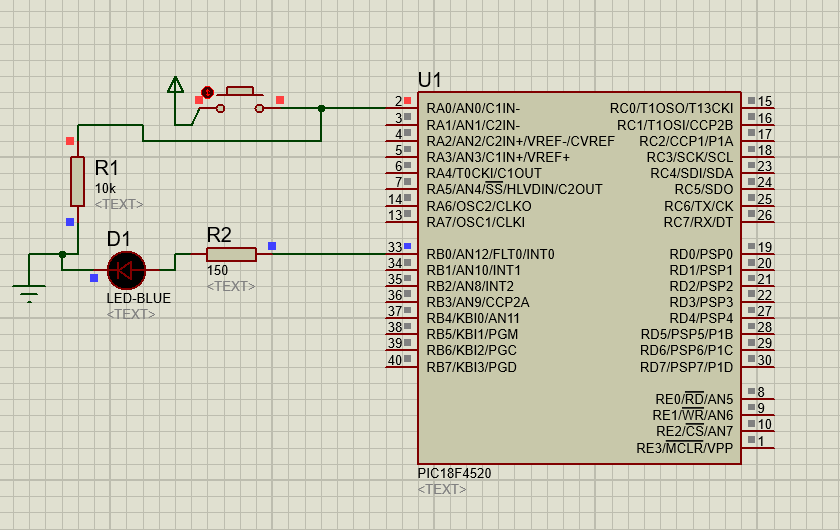

porém como ainda não to manjando muito de eletrônica o circuito que montei no ISIS não funcionou como o esperado..

copiei o mesmo de um modelo que achei na internet..

alguém poderia me dar um help sobre como montar um circuito nesse caso, ou apontar o problema no circuito ?

desde já agradeço!!

.if · 28 de março de 2016

Experimente:

-Ler o datasheet e help do assembler pra setar corretamente os fuses do seu mc

-colocar MCLR no vcc

-reduzir R1 pra 1K

Pra te ~~humilhar ops!~~ mostrar uma alternativa em c pro seu dilema (depois de ter setado corretamente o hw):

for(;;) RB0=RA0;

abç

Luizjpd · 10 de abril de 2016

Boa noite, depois de muitos testes consegui corrigir o problema, coloquei o MCLR no VCC, porém não tive a necessidade de reduzir R1 para 1K, 10K mesmo deu certo, e no code mudei a forma de definir minhas entradas e saídas.. em vez de usar os comandos BCF e BSF juntamente com o TRIS.. usei o MOVLW b'xxxxxxxx' e MOVWF TRIS.. Aí funcionou tudo legal..

Moderador pode dar close no tópico..

Abraços

OBS: Só funcionou com o MCLR no VCC.. sem ele não funcionou..
