Como ligar o Water cooler H55 Corsair?...

[Eduardo Thomaz]

Boa tarde,

Estou com uma duvida, recentemente adquiri um WC H55, e estou com duvida em ligar ele, pois minha placa-mãe rog strix b250g só tem 2x4pinos PWM (cpu_fan e cha_fan),

Onde eu ligaria o conector da bomba e o da ventoinha do WC?

valeu

[Contiusa]

@Eduardo Thomaz como o fan do H55 é de 3 pinos, coloque ele no CHA_FAN. A bomba você coloca no CPU_FAN. Assim, se a bomba falhar um dia, o BIOS dá o aviso. Se no futuro você comprar um fan 4 pinos, coloque o fan no CPU_FAN (para ser controlado pelo PWM) e a bomba no CHA_FAN.

[Eduardo Thomaz]

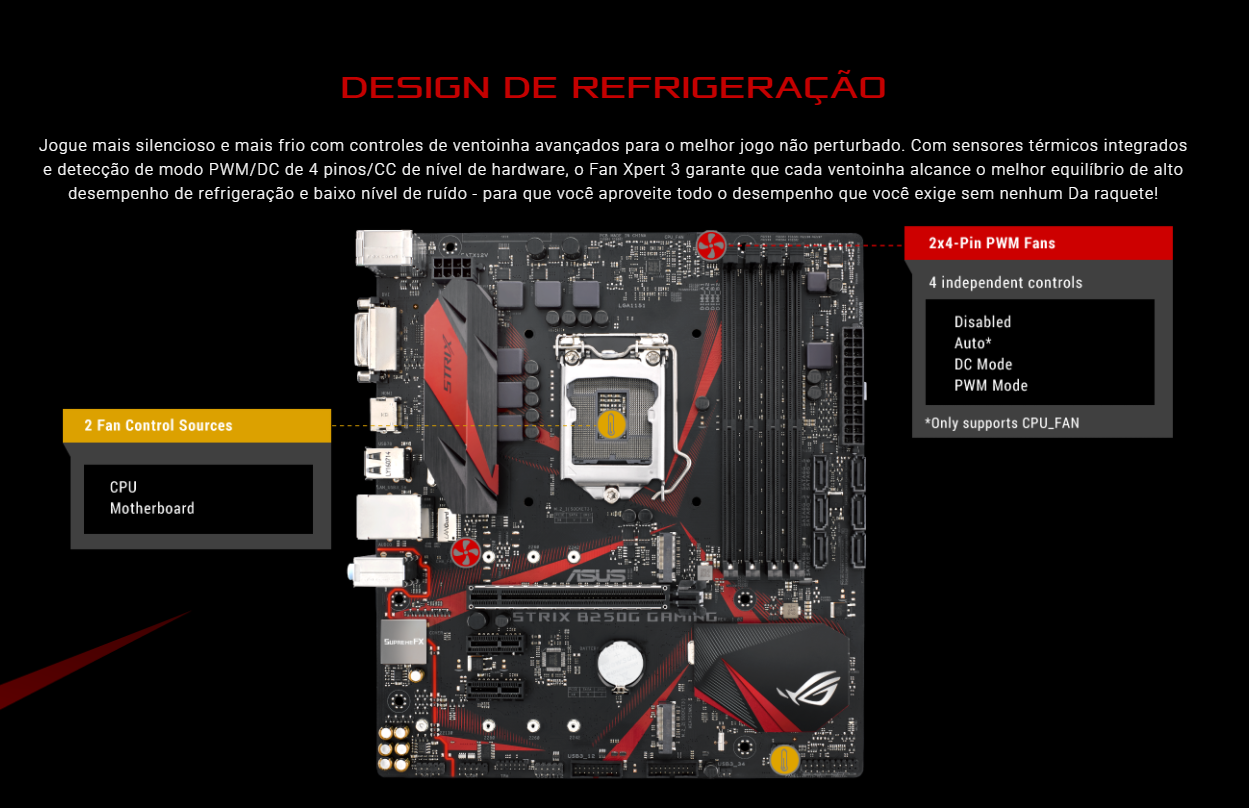

Entendi, porém olha uma foto da minha placa.

os primeiro pinos sao desativado...

adicionado 0 minutos depois

55 minutos atrás, Contiusa disse:

@Eduardo Thomaz como o fan do H55 é de 3 pinos, coloque ele no CHA_FAN. A bomba você coloca no CPU_FAN. Assim, se a bomba falhar um dia, o BIOS dá o aviso. Se no futuro você comprar um fan 4 pinos, coloque o fan no CPU_FAN (para ser controlado pelo PWM) e a bomba no CHA_FAN.

Entendi, porém olha uma foto da minha placa.

os primeiro pinos sao desativado..


[Contiusa]

@Eduardo Thomaz não, isso são as opções de controle que você tem. Não é a pinagem.



A bomba em um conector PWM vai rodar a 12V (como deveria). Você pode, só como garantia, ir no BIOS e colocar o CPU_FAN em "disable", como está na foto. Assim o conector vai entregar 12V pelo default.

[Eduardo Thomaz]

pelo AIDA eu consigo ver se esta 12v?

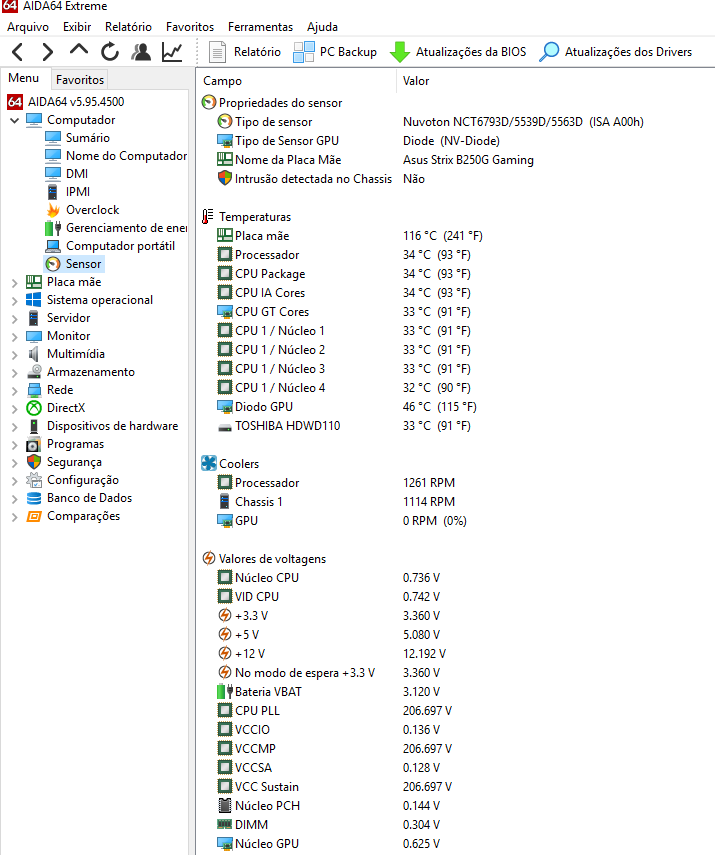

olha uma foto dos sensores, o PC esta sem nada aberto somente chrome.

[Contiusa]

@Eduardo Thomaz não. É só colocar em "disable" que desabilita o controle do PWM e qualquer fan vai rodar a 12V. A bomba vai rodar a 12V de qualquer maneira no CPU-FAN por ter um conector de 3 pinos. O quarto pino seria o controle do PWM. Como não tem, ela roda a 12V. Se a bomba estivesse no CHA_FAN seria mais importante desabilitar o controle porque algumas placas-mãe colocam esses conectores secundários a 7V pelo default (a minha tem um conector a 7V pelo default).

[Eduardo Thomaz]

Então ontem eu mudei, esta assim:
CHA_FAN - coloquei a bomba do WC, esta em disable e em full 100% rotação
CPU_FAN - esta a ventoinha do WC em standard/pwm

Pode ficar assim?  percebi que o CPU VID e núcleos CPU pelo AIDA ficam em 0.700v quando estão em idle o pc, quando esta em uso ou em jogos ele vai pra 1.200v por ai...

[Eduardo Thomaz]

16 horas atrás, Contiusa disse:

@Eduardo Thomaz não. É só colocar em "disable" que desabilita o controle do PWM e qualquer fan vai rodar a 12V. A bomba vai rodar a 12V de qualquer maneira no CPU-FAN por ter um conector de 3 pinos. O quarto pino seria o controle do PWM. Como não tem, ela roda a 12V. Se a bomba estivesse no CHA_FAN seria mais importante desabilitar o controle porque algumas placas-mãe colocam esses conectores secundários a 7V pelo default (a minha tem um conector a 7V pelo default).

Boa tarde brother,
Então eu pesquisei bastante e vi bastante versões de cpu_fan e cha_fan.. vejo que você disse pra eu deixar a bomba no cpu_fan, porém ontem eu tinha trocado pra cha_fan, e deixei o cha_fan em disable e 100%, aonde eu vejo que esta em 12v? estou um pouco confuso, não entendo muito disso. Obrigado

[Contiusa]

@Eduardo Thomaz você não vê onde está a 12V. Apenas deixe em disable.

[Eduardo Thomaz]

14 minutos atrás, Contiusa disse:

@Eduardo Thomaz você não vê onde está a 12V. Apenas deixe em disable.

Entendi, então esta em disable o cpu_fan e full speed 100% onde esta conectado o cabo da bomba, e o cha_fan eu deixei dc_mode e standard, esta certo? é assim  mesmo? Obrigado pela ajuda até agora!

[Contiusa]

@Eduardo Thomaz é melhor deixar o conector da bomba em "disable". Full speed também serve, mas é cisma minha. Disable desabilita qualquer controle, então fica no máximo sempre. Se o controle estiver bugado, pode ter uma variação.

[Eduardo Thomaz]

15 minutos atrás, Contiusa disse:

@Eduardo Thomaz é melhor deixar o conector da bomba em "disable". Full speed também serve, mas é cisma minha. Disable desabilita qualquer controle, então fica no máximo sempre. Se o controle estiver bugado, pode ter uma variação.

Entendi, em questão a isso esta ok então!,
sobre o rpm da fan e bomba?

o da fan como esta em standard fica entre 1200 1300rpm, ja a da bomba fica em torno de 1440 1450rpm.. esta normal?

[Contiusa]

@Eduardo Thomaz a bomba está normal, mas o fan do H55 é de 1700rpm, então ou o conector está abaixo do máximo ou o fan está com defeito. *edit: Ah, é porque está em standard.



Eu colocaria no máximo. Esse fan não é muito barulhento.

[Eduardo Thomaz]

53 minutos atrás, Contiusa disse:

@Eduardo Thomaz a bomba está normal, mas o fan do H55 é de 1700rpm, então ou o conector está abaixo do máximo ou o fan está com defeito. *edit: Ah, é porque está em standard.



Eu colocaria no máximo. Esse fan não é muito barulhento.

Eu até fiz isso ontem, mais aumento o barulho e voltei, deixo a FAN do radeador, no maximo tambem? o da bomba esta no maximo...  eu deixei em cd_mode e standard a do radeador,

adicionado 4 minutos depois

3 minutos atrás, Eduardo Thomaz disse:

Eu até fiz isso ontem, mais aumento o barulho e voltei, deixo a FAN do radeador, no maximo tambem? o da bomba esta no maximo...  eu deixei em cd_mode e standard a do radeador,

Não da problema? ele ficar no maximo mesmo com o computador em descanso?

[Contiusa]

@Eduardo Thomaz não tem problema deixar o fan no máximo porque eles foram feitos para isso (fan de 3 pinos não tem controle PWM). Mas se a sua placa-mãe controla pela tensão, pode deixar assim, variando. Especialmente se o barulho estiver incomodando.

[Eduardo Thomaz]

Em 07/02/2018 às 18:34, Contiusa disse:

@Eduardo Thomaz não tem problema deixar o fan no máximo porque eles foram feitos para isso (fan de 3 pinos não tem controle PWM). Mas se a sua placa-mãe controla pela tensão, pode deixar assim, variando. Especialmente se o barulho estiver incomodando.

Boa noite @Contiusa!
Então uma duvida aqui...
Olha as tensão ali, eles raramente vai pra 1.2v (é aconsalhavel fica em 0.7v não sei muito bem) mais ele varia
Chasis fan esta conectado a bomba do WC
e Processador ta o da ventoinha...

voce acredita que tem algo de errado? ou ruim? algo pra melhorar? não sei se estou perdendo desempenho ou sei la..

[Contiusa]

@Eduardo Thomaz essas tensões aí são da fonte, não é de fan nem de bomba. Como eu disse, não existe aplicativo para ver a tensão dos conectores.

[Eduardo Thomaz]

2 minutos atrás, Contiusa disse:

@Eduardo Thomaz essas tensões aí são da fonte, não é de fan nem de bomba. Como eu disse, não existe aplicativo para ver a tensão dos conectores.

Entendi!
Sobre os RPM das fans estão OK?
Notei que no stress do AIDA, o da ventoinha vai a 1500-1680rpm, e temperaturas entre 60-67C isso é normal?

Minha config:
placa-mãe - b250G rog strix
memoria - corsair 2400 mhz 8gb
placa de video - asus rog strix 1060 6gb
gabinete - aerocool 500

fonte - corsair CX600
4x fan no gabinete ( as 2 frontal jogando ar pra dentro e as 2 de cima jogando o ar pra fora)
o WC h55 eu montei de acordo com o manual, FAN no gabinete e depois radiador jogando o ar pra dentro)



Eu nem era encanado, mais depois que comprei o WC comecei a ficar pra ver se esta tudo OK.



Obrigado desde ja



[Contiusa]

@Eduardo Thomaz sim, está normal. O fan do H55 é de 1700rpm. Está dentro da margem.

[Eduardo Thomaz]

2 horas atrás, Contiusa disse:

@Eduardo Thomaz sim, está normal. O fan do H55 é de 1700rpm. Está dentro da margem.



Boa noite!
Man consegue me ajudar nesse topico?
