Maquina soldar Mig einhell

[HJVCSISR]

Boa tarde



tenho uma maquina soldar MIG einhell BT-GW 150 e o transformador queimou.



comprei um novo mas agora não sei como faço as ligações á chave comutadora

o primario tem varios enrolamentos



alguem pode dar uma dica ?

[.if]

Geralmente são 4 fios na entrada e sua ligação é relativamente fácil: em série para rede 220V e em paralelo pra rede 127V. O que torna menos fácil é que tem 'polaridade' portanto, é necessário mas não basta apenas medir as continuidades das bobinas. Publique fotos...

[HJVCSISR]

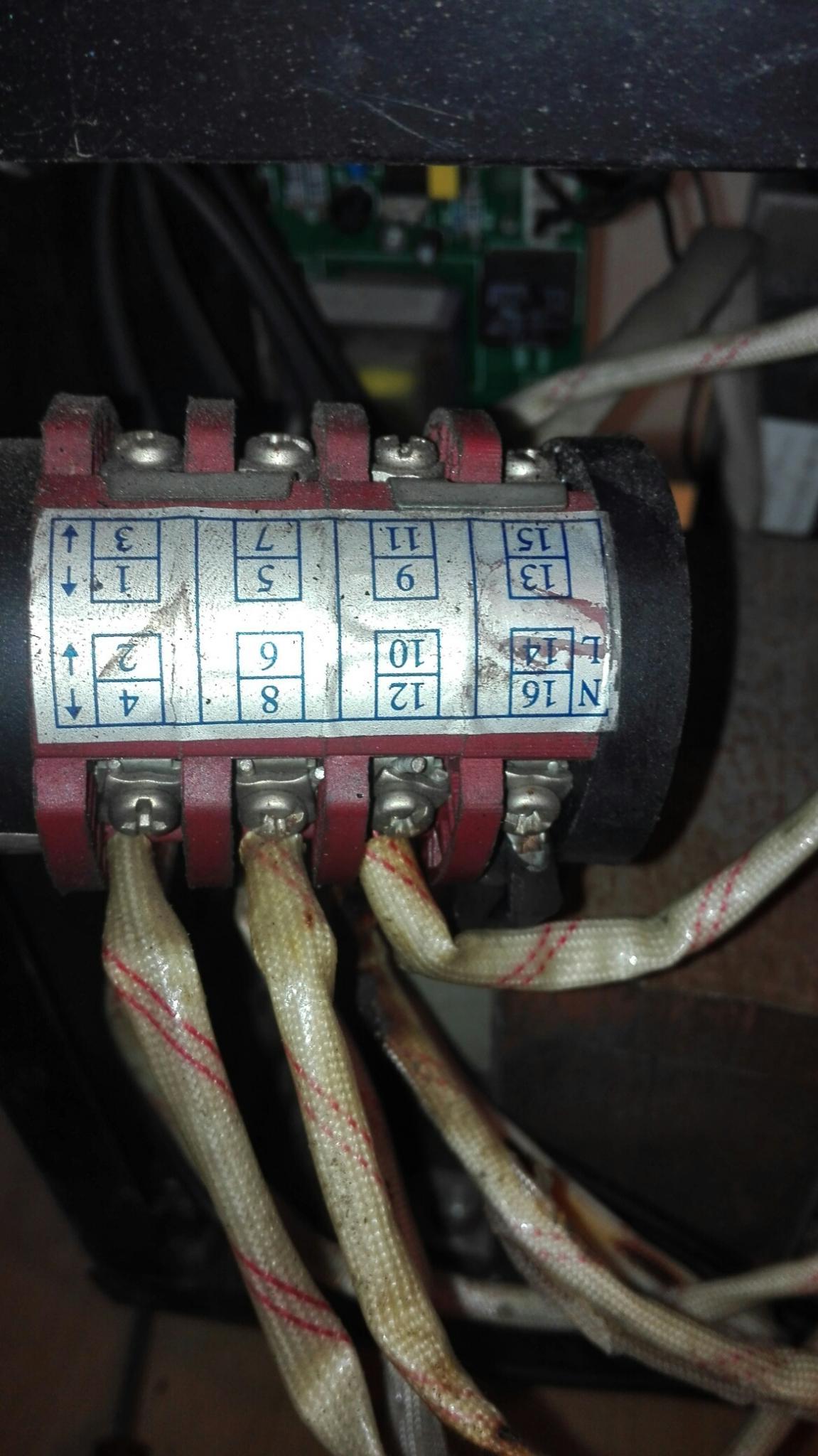

foto

adicionado 1 minuto depois

os fios que faltam ligar é 2-4  6-8 10-12
