Controle de Potencia CA com arduino

[markfel]

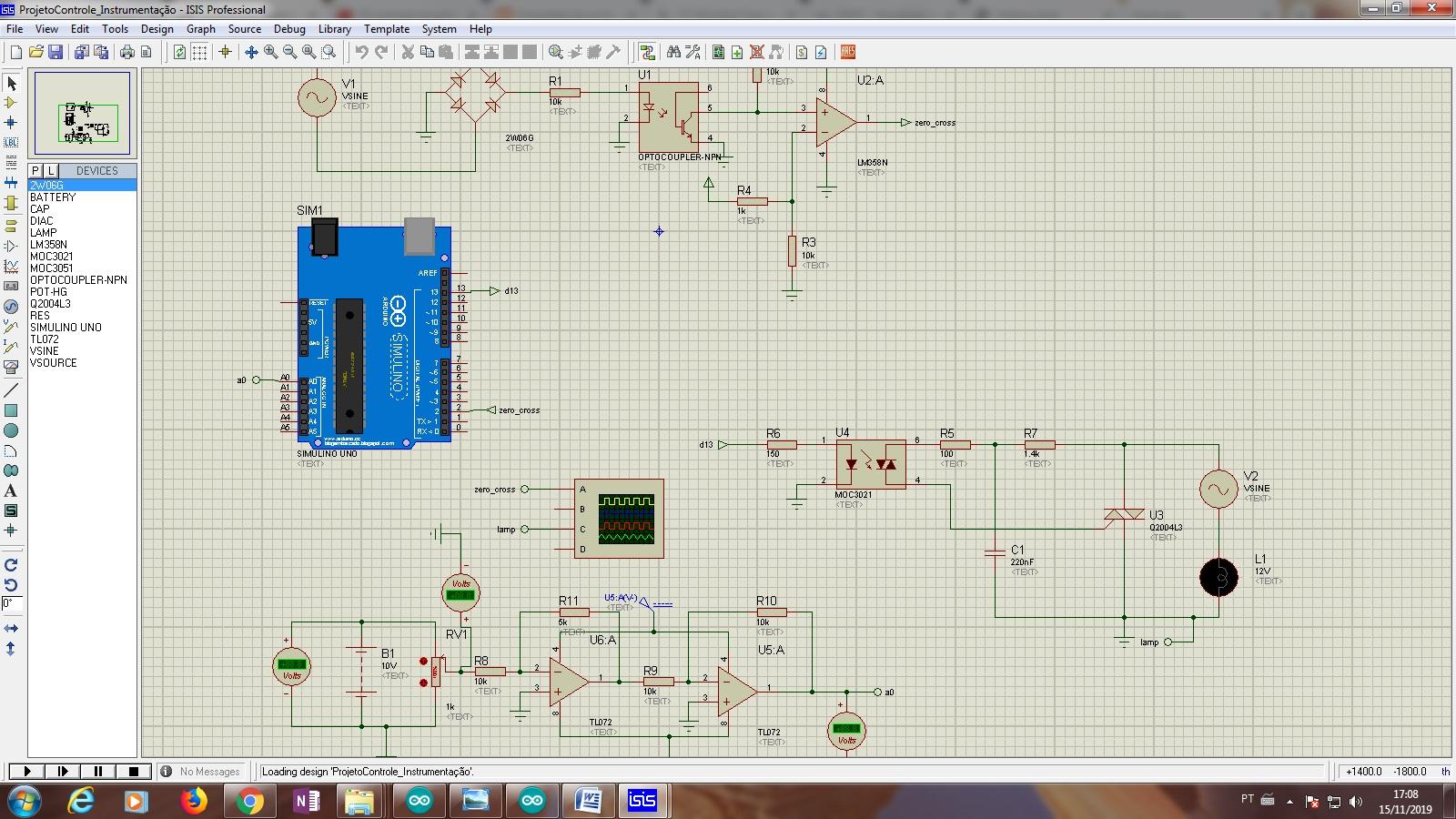

Boa tarde, estou tendo dificuldade para controlar o brilho da lampada utilizando o software proteus. Na simulação a lampada fica piscando. O objetivo do trabalho e controlar a potencia da lampada. Estou utilizando um potenciometro para isso.Estou enviando o codigo e o projeto no proteus

arduino060_source_WR.rar

[.if]

Não baixei. Suponho se um dimmer com arduino e triac.

Publique o cod e esquema direto no post.

[markfel]

@Isadora Ferraz Codigo

// --- Mapeamento de Hardware ---
#define   pot       A0
#define   but        8
#define   out       13

// --- Variáveis Globais ---
int time  = 0x00,                              //Variável para o tempo de disparo
    angle = 0x0A;                              //Variável para o ângulo de disparo

// --- Rotina de Interrupção ---
void interrupt()
{

    for(int i=0; i<time; i++)
    {

       delay(2);
    }
    digitalWrite(out, HIGH);
    delay(1);
    digitalWrite(out, LOW);

} //end interrupt

// --- Configurações Iniciais ---
void setup()
{

   pinMode(2, INPUT);      //entrada INT0
   pinMode(out, OUTPUT);    //saída digital 13
   Serial.begin(115200);

   digitalWrite(out, LOW);

   attachInterrupt(0, interrupt, RISING);


}

// --- Loop Infinito ---
void loop()
{
   //aguardando a interrupção...
     angle = analogRead(pot);
     angle = map(angle,0,1023,10,90);
     analogWrite(out,angle);
     time = (angle*8.33)/180;                //Equação para o cálculo do tempo
     //delay(10);

}

adicionado 2 minutos depois

@Isadora Ferraz

[.if]

Baseie-se nisso...

https://simple-circuit.com/arduino-light-dimmer-220v/

Por gentileza coloque resistor de 1M a 2M2 no lugar de 220K

[markfel]

@Isadora Ferraz Simulei o circuito no proteus e não consegui obter resultado



[.if]

Qual circuito? Qual resultado obtiveste? Qual resultado pretendias obter? Já fizeste piscar um led?

O que sugeri teoricamente é compatível com o funcionamento de controle de potência.

O proteus é meio enjoado pra simular circuito com triac. Exige-lhe muito processamento. Pra simular apenas, tenta zerar a R do gate ou até mesmo colocar um relé...

Melhor montar mas não sem antes entender direitinho os princípios do dimmer controle de potência por disparo no ângulo de fase (não pwm).

[markfel]

@Isadora Ferraz o problema e que a lâmpada fica piscando tanto no circuito real quanto no Proteus e não sei o motivo

[.if]

Depois de ...

3 horas atrás, Isadora Ferraz disse:

entender direitinho os princípios do dimmer controle de potência por disparo no ângulo de fase

, use o osciloscópio: se estiver disparando no tempo certo, então tá tudo certo
