Arduino IOT - Circuitos de segurança para Idosos


Posts recomendados

Algumas idéias (HelpIdoso) para ajudar idosos e pessoas com deficiencia qualquer:

PROJETO SOCIAL HELP IDOSO – 2019

Dominio publico

FUNÇÃO:

Proteção residencial contra acidentes elétricos e incêndios direcionado a idosos com deficiência auditiva, cognitiva (Alzheimer,Parkinson), visual e mobilidade limitada, utilizando dispositivos temporizados,  tele sinalização e tele controle via rede local e/ou internet.



CANAIS DE COMUNICAÇÃO com os dispositivos de controle:

·        notebooks, Celulares e Tablets:  Via pagina HTTP em navegadores na Rede local (LAN) com endereço IP fixo, utilizando a rede WiFi.

·        notebooks, Celulares e Tablets: Via pagina HTTP em navegadores na Internet (WEB) utilizando DDNS e portas de comunicação individuais.

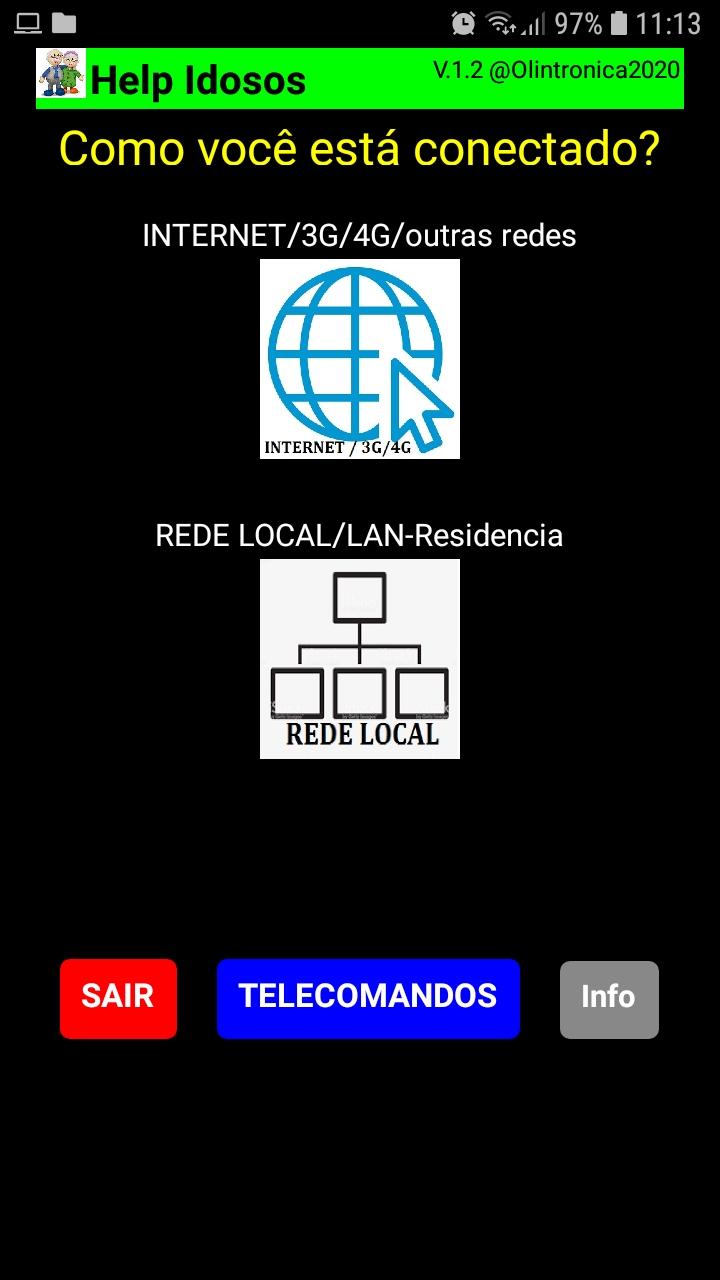

·        Aplicativo HelpIdoso Vx.x.apk  para smartphones Android.



DISPOSITIVOS:

TIPO 1: Circuito para ligar e desligar equipamentos elétricos e eletrônicos.

TIPO 2: Circuito para reinicializar (desliga por 10 segundos) equipamentos, modens, roteadores, etc.

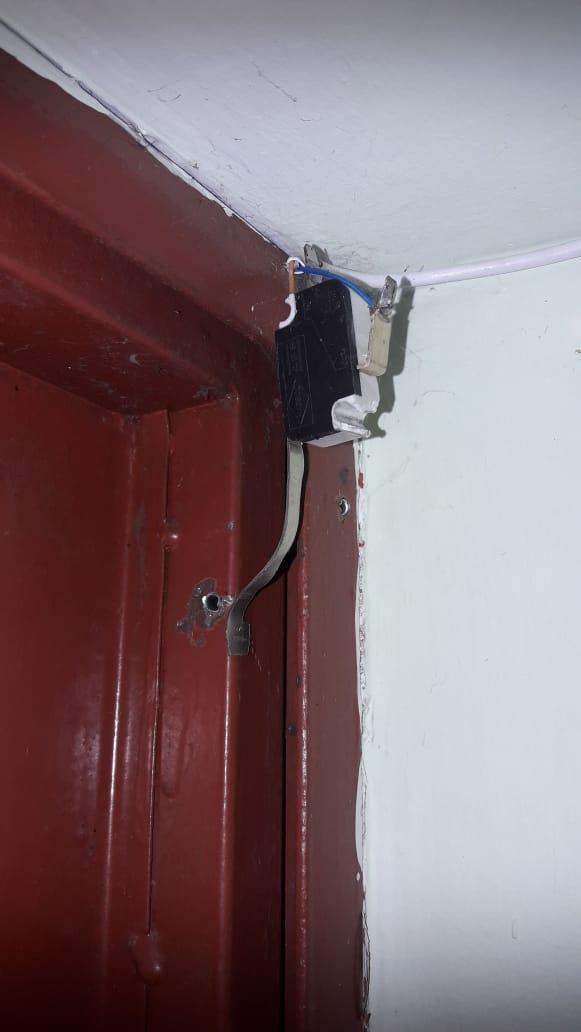

TIPO 3: Circuito com sensores de portas e janelas abertas (controle de esquecimento).

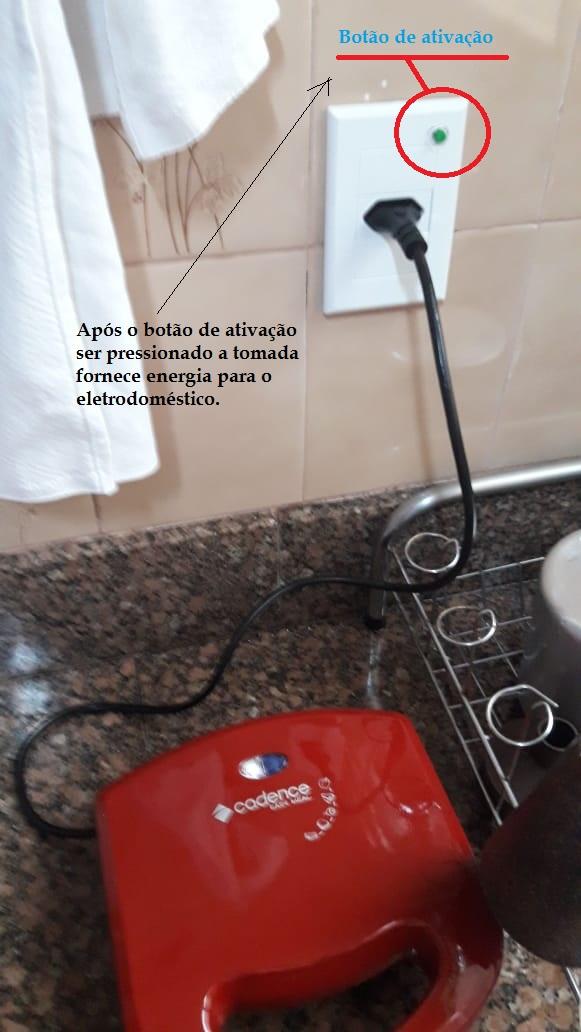

TIPO 4: Circuito Temporizador em tomadas -  110/220 VCA que após comando via interruptor externo temporiza por 5 minutos o fornecimento de energia.



Todos os tipos acima já foram construídos (protótipos) e testados.



CARACTERÍSTICAS TÉCNICAS/MATERIAL

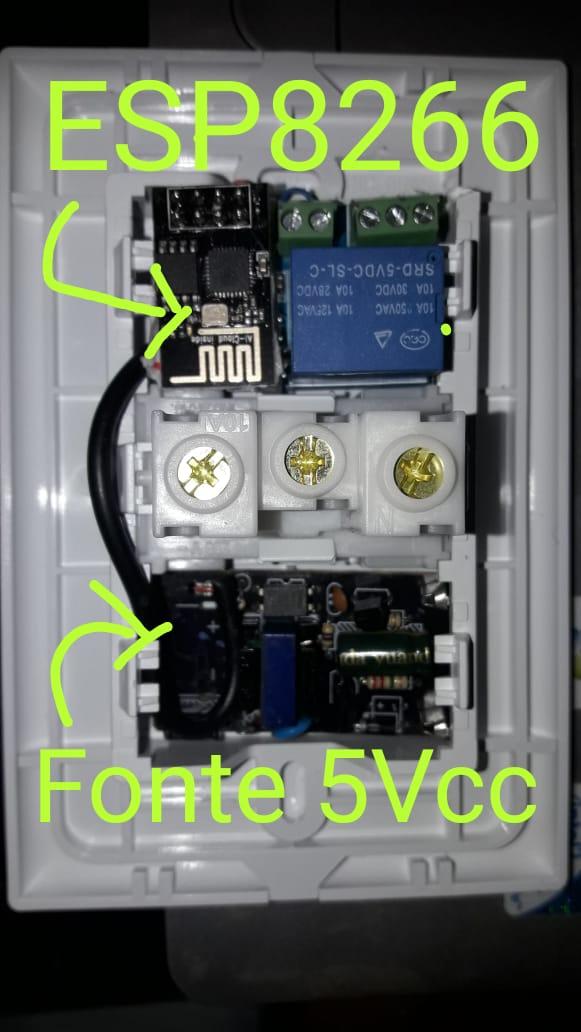

·        Circuito embarcado ESP8266 alimentação 3,3 VCC, WiFi 2.4 GHZ.

·        Abaixador Regulador tensão entrada 5 a 12VCC/3,3 VCC

·        Micro Relé alimentação 5 VCC, capacidade 10 Amperes (110/220 VCA) NC/NO.

·        Fonte alimentação 110 VCA/5 VCC -250 mA.

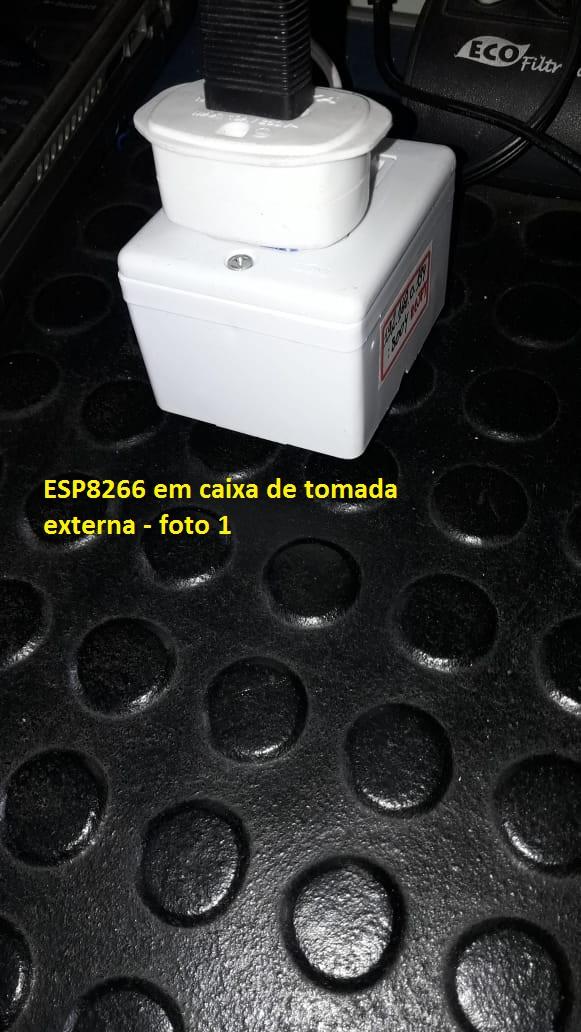

·        Caixa de tomada externa  ou espelho de parede com 1 tomada fêmea.

·        Adaptador Serial/USB e seu drive para Windows7/10.

·        Notebook ou desktop para programação e transferência de dados (via USB).

·        Fios diversos.

Qualquer duvida : iot@olintronica.com










Link para o comentário
Compartilhar em outros sites

  • 1 ano depois...

Náo visto por ninguem??

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

@olgorofi ,



Bom, eu ví hoje e achei muito legal, nem sabia dessa iniciativa Help Idoso.



Eu fiz dois desde, o tipo1 e o tipo2 fazem alguns anos, logo quando lançaram o esp8266, um ficou no meu modem na Net que travava toda hora, e outro ficou para acender um baita conjunto de leds IR que montei para iluminar tudo na frente de minha casa  'a noite para as cameras filmarem melhor.



Mas confesso que não percebi que isso poderia ser bem útil para os idosos !



Paulo
