Ajuste braço TD Garrard S95

Paulo Dell Mare · 23 de julho de 2020

Boa noite a todos, peço a gentileza de quem puder ajudar. Tenho um TD Garrard S-95 que está funcionando bem porém, apresenta um problema. Quando o braço chega no final do disco, volta normalmente à base mas ao invés de pousar no descansa braço ele volta ao início do disco e o TD desliga como deveria ser porém, com o braço fora da posição correta. Tentei várias coisas mas não deu certo. Alguém Conhece a solução? Obrigado

BCP · 23 de julho de 2020

O mecanismo esta bem limpo e lubrificado, pois "quem" comanda o braço a voltar para o início do disco é aquele suporte para colocar vários disco de uma vez, quando esse suporte esta fora e o mecanismo bem lubrificado, o toca disco desliga com o braço no descanso...

Paulo Dell Mare · 23 de julho de 2020

Muito obrigado pela resposta BCP. Sim o mecanismo está limpo e lubrificado. Coloquei a caneta do suporte dos discos, encaixei onde acredito ser o ponto pois ela desceu até o nível do outro suporte que nivela o disco e depois tirei a caneta, mas mesmo assim ele não para no descansa braço

BCP · 24 de julho de 2020

OK, estou sem nenhum toca discos desses aqui para verificar, mas acredito que você consiga...

Observe o mecanismo na parte de baixo de onde você coloca a "caneta", você vai observar que com ela no local, ela pressiona (empurra) uma alavanca que permitirá o braço a não ficar "preso" no descanso, e ao remove-la, a alavanca deve permitir que o braço fique travado...

Verifique essa alavanca e a pecinha que essa alavanca prende que faz a trava do braço, ela pode estar quebrada ou esta fora do lugar.

Observe que esse mecanismo, não faz parte do posicionamento do braço sobre o disco, acredito que você conseguirá resolver ai..

Assista o vídeo abaixo que vai te ajudar bastante...

A alavanca que prende o disco sobre a caneta faz parte do mecanismo que mencionei, ela esta diretamente relacionada com o braço parar no descanso ou retornar para o disco...

Esse outro vídeo abaixo também te da uma noção do funcionamento...

Paulo Dell Mare · 24 de julho de 2020

Prezado BCP, muito obrigado por suas mensagens. Eu tentei encontrar o problema mas não consegui.
Fiz um vídeo do mecanismo em funcionamento, acredito que assim seja mais fácil encontrar a solução.

Mais uma vez obrigado.

BCP · 25 de julho de 2020

Em qual a posição esta o braço que prende o disco sobre a caneta?

se conseguir remova ele do toca disco.

Na foto abaixo fiz uma setinha vermelha indicando o braço....

Se a caneta estiver instalada, o braço que prende o disco tem que estar na posição da foto...

No momento não me lembro, mas acredito que se a caneta for removida, o braço da agulha sempre terá que parar na posição de descanso...

Acho que sem a caneta não vai importar a posição do braço que prende o disco, mas por via das dúvidas deixe-o levantado e na posição de descanso do braço da agulha.

Paulo Dell Mare · 27 de julho de 2020

Olá BCP boa noite. Pois é passei o fim de semana tentando, mas o braço não quer mudar de posição.
Comprei esse aparelho para meu uso, pois estava completo com todas as peças. Porém como de costume o mecanismo tava todo travado. Desmontei tudo, limpei e lubrifiquei. Depois remontei tudo e as coisas voltaram a funcionar.
Daí, comecei as regulagens mas essa do braço pousar no descanso não consigo nem a pau. Fiz tudo, coloquei caneta com o apoio do disco, tirei a caneta, tirei o apoio do disco, desmontei todo o mecanismo de novo, revisei a parte do lift, assisti um monte de vídeos no YouTube aliás, só tem um que fala desse assunto (Canal Uebe Vintage) e mesmo assim não está claro como foi resolvido. Mas, mesmo assim nada...

Eu te agradeço muito a sua disposição em me ajudar mas na verdade já estou até meio sem graça do tempo que estou te ocupando e já estou quase desistindo. Acho que vou me conformar em levar o braço com a mão no descanso quando o disco terminar.

BCP · 27 de julho de 2020

Não é incomodo não, é sempre um prazer!

É uma pena que não tenho nenhum desses aqui para verificar as peças envolvidas para você, o seu ai pode estar faltando alguma molinha ou uma peça quebrada/faltando, por isso você não consegue o ajuste.

Mas vamos aguardar, talvez algum colega que tenha um garrard, possa verificar e dizer o que pode estar errado com o seu...

Paulo Dell Mare · 28 de julho de 2020

BCP, boa noite!

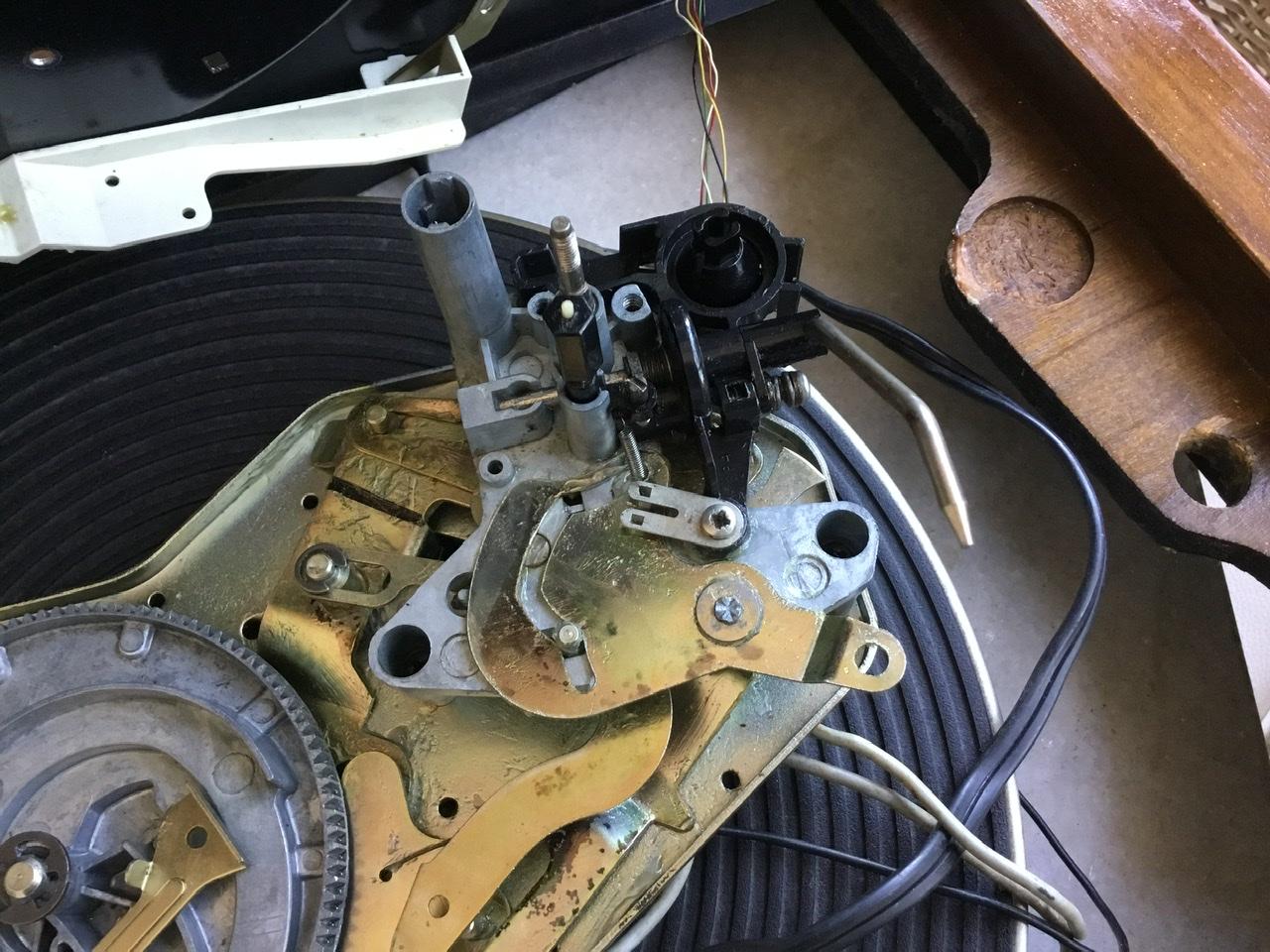

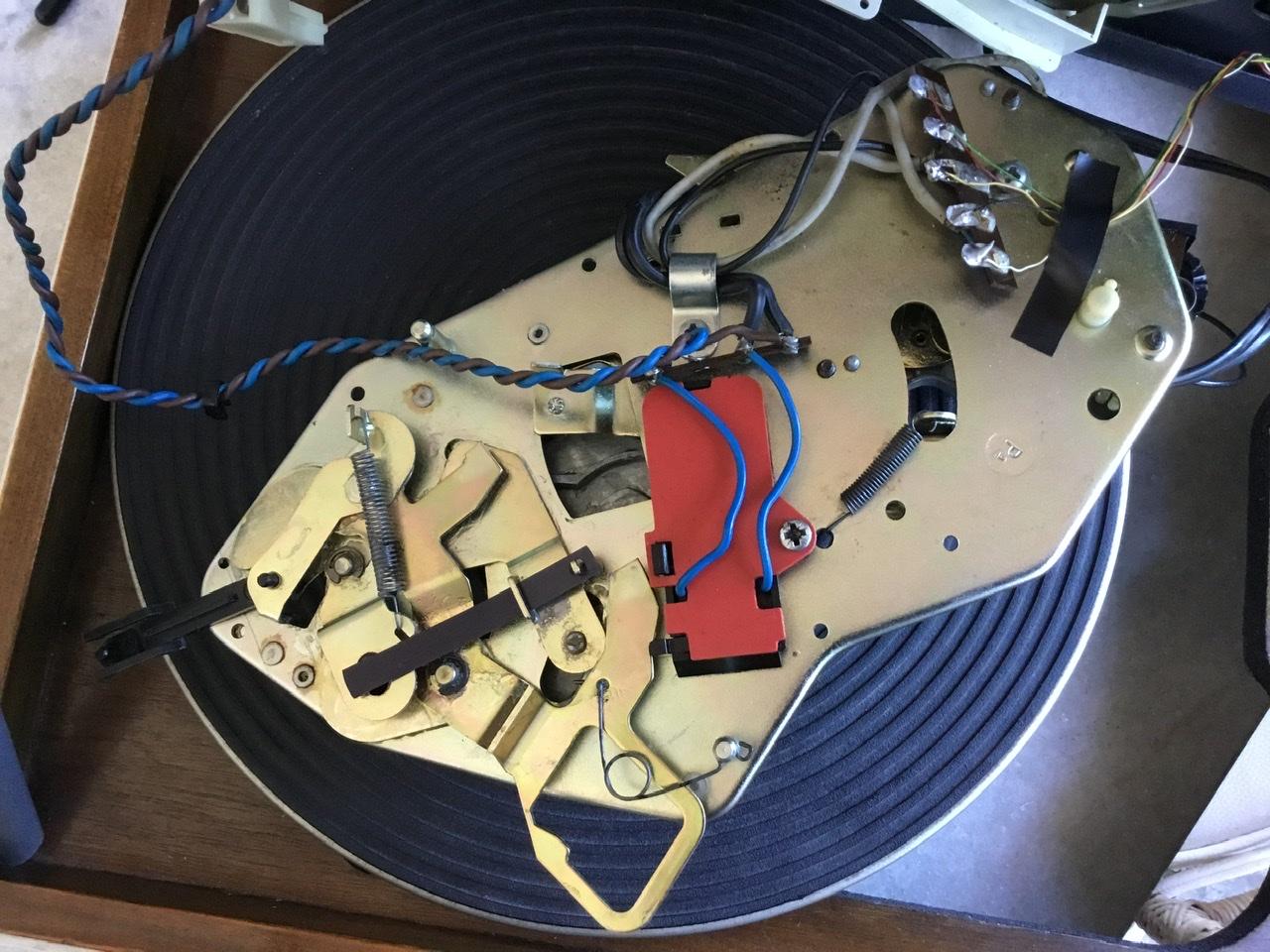

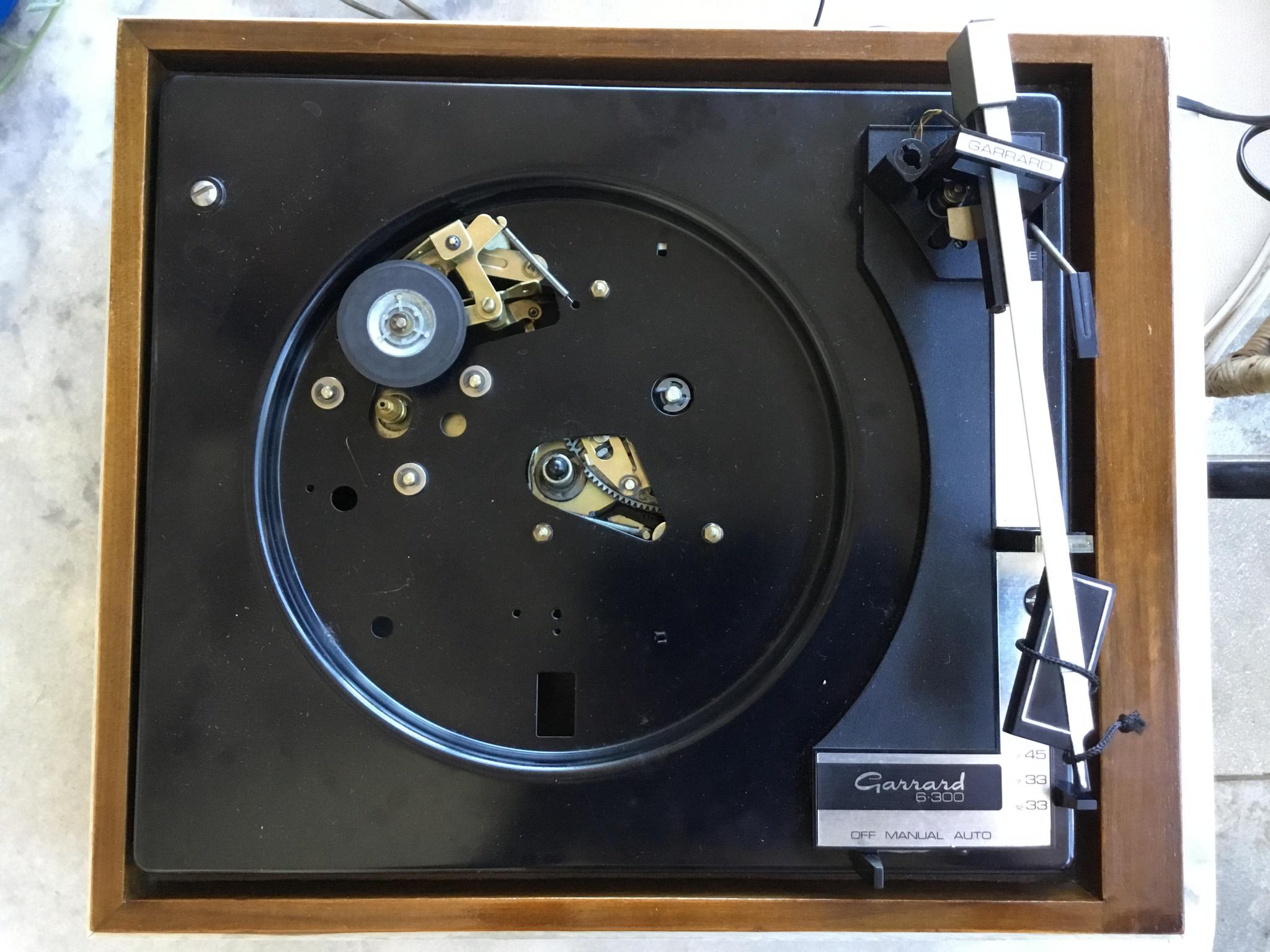

Tirei algumas fotos mostrando o mecanismo. Talvez esclareça onde está o problema.

adicionado 4 minutos depois

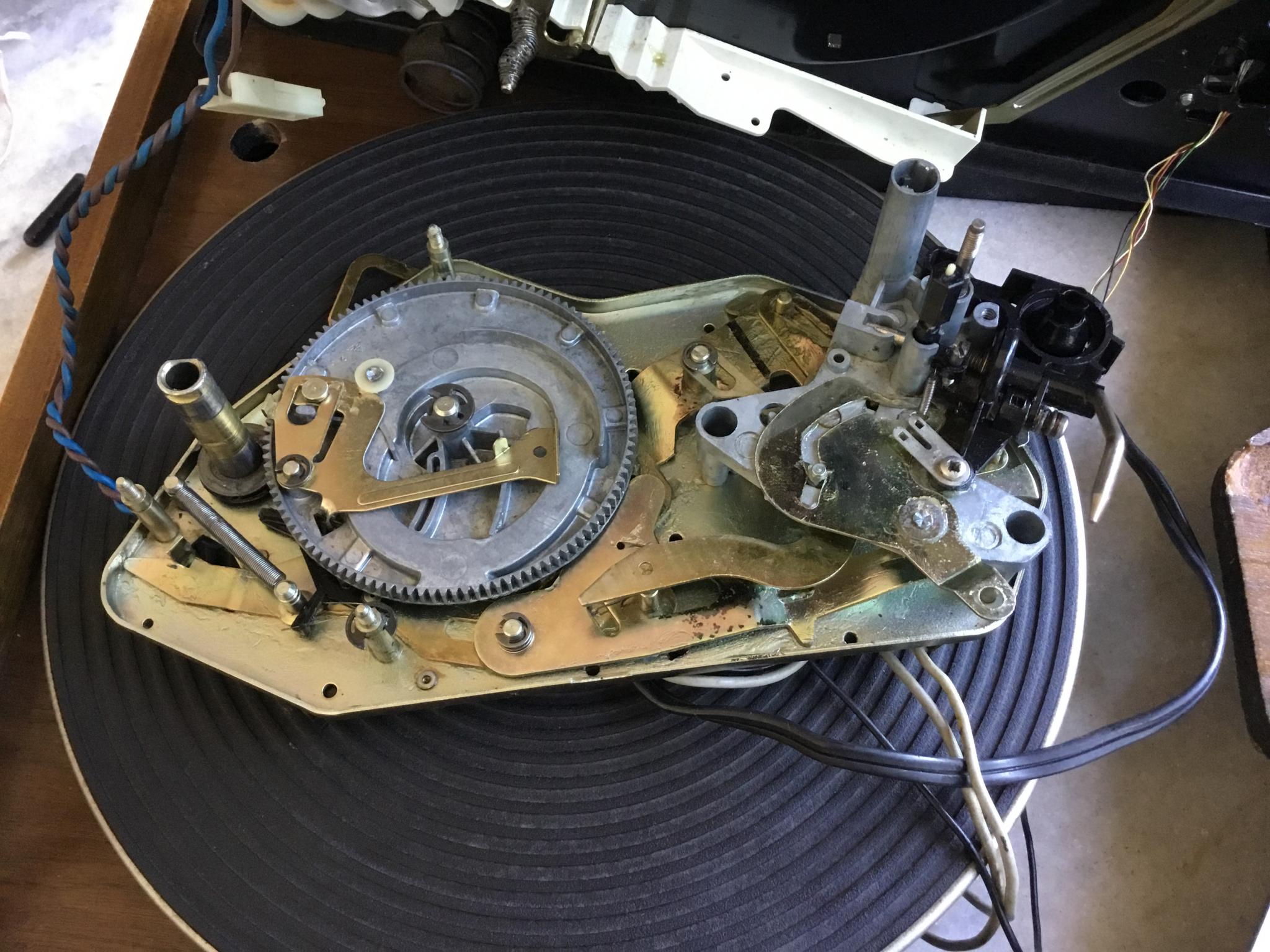

Mais duas fotos que eu não tinha conseguido inserir

BCP · 28 de julho de 2020

Não consegui identificar defeito nessa mecânica sua! As molinhas estão no local e não tem peça empenada e nem quebrada!...

Paulo Dell Mare · 29 de julho de 2020

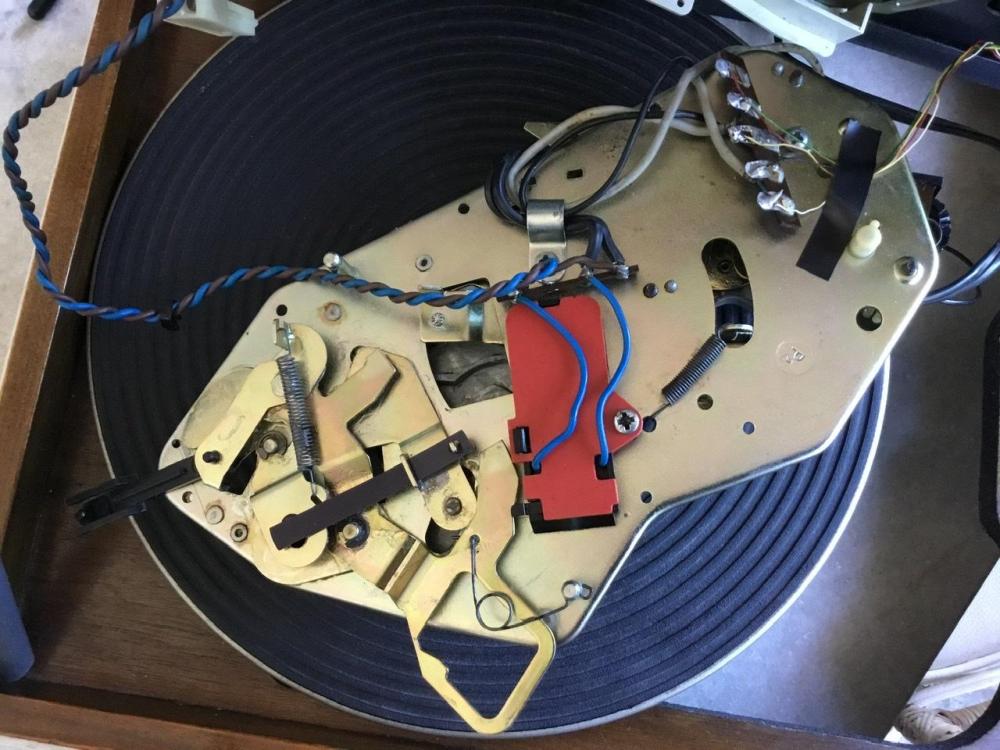

Mais duas fotos que eu não tinha conseguido inserir

adicionado 7 minutos depois

Pois é, e o pior é que tenho dois aparelhos nesta mesma situação. Um que está comigo desde novo, o 6300. Ele começou a variar a velocidade, então desmontei, limpei e lubrifiquei. Voltou a funcionar mas, apareceu este problema. E agora o S95 com o mesmo defeito. Espero que algum dia consiga resolver. No mais só tenho a agradecer a você. Grande abraço.
