Jumpear portas sata X99 Titanium D4

[Daybson Nonato]

Bom dia.



Tenho um kit  Xeon E5-2673 v3 @ 2400 MHz, com placa GTX 1660 Super. 16GB de memória 2133MHz.

Refrigeração com Alseye cooler cpu RGB 120mm pwm cooler 6heat-pipe para intel.

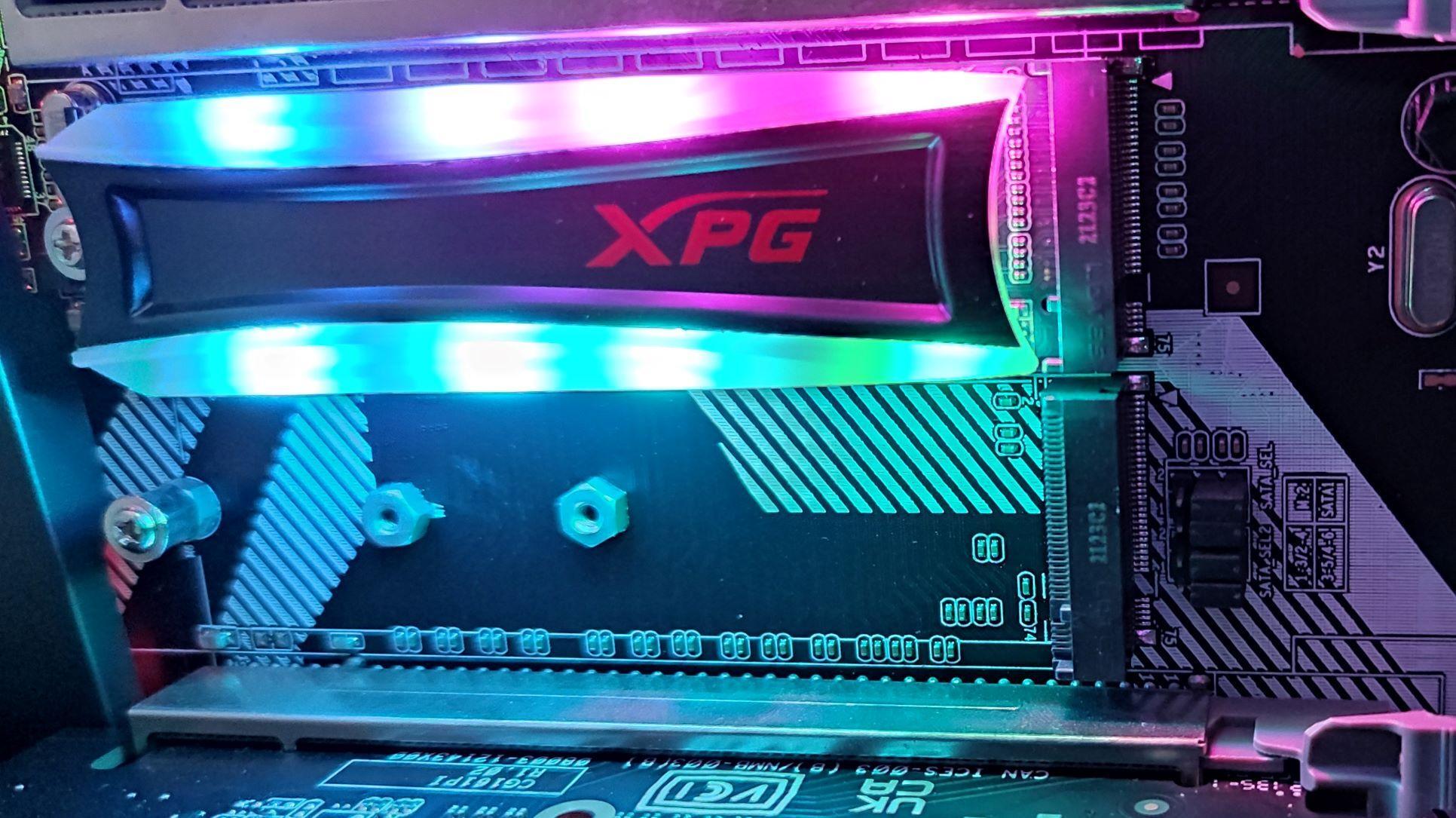

Armazenamento Adata xpg spectrix s40g RGB m2 SSD NVMe 512 e um SSD sata 480.

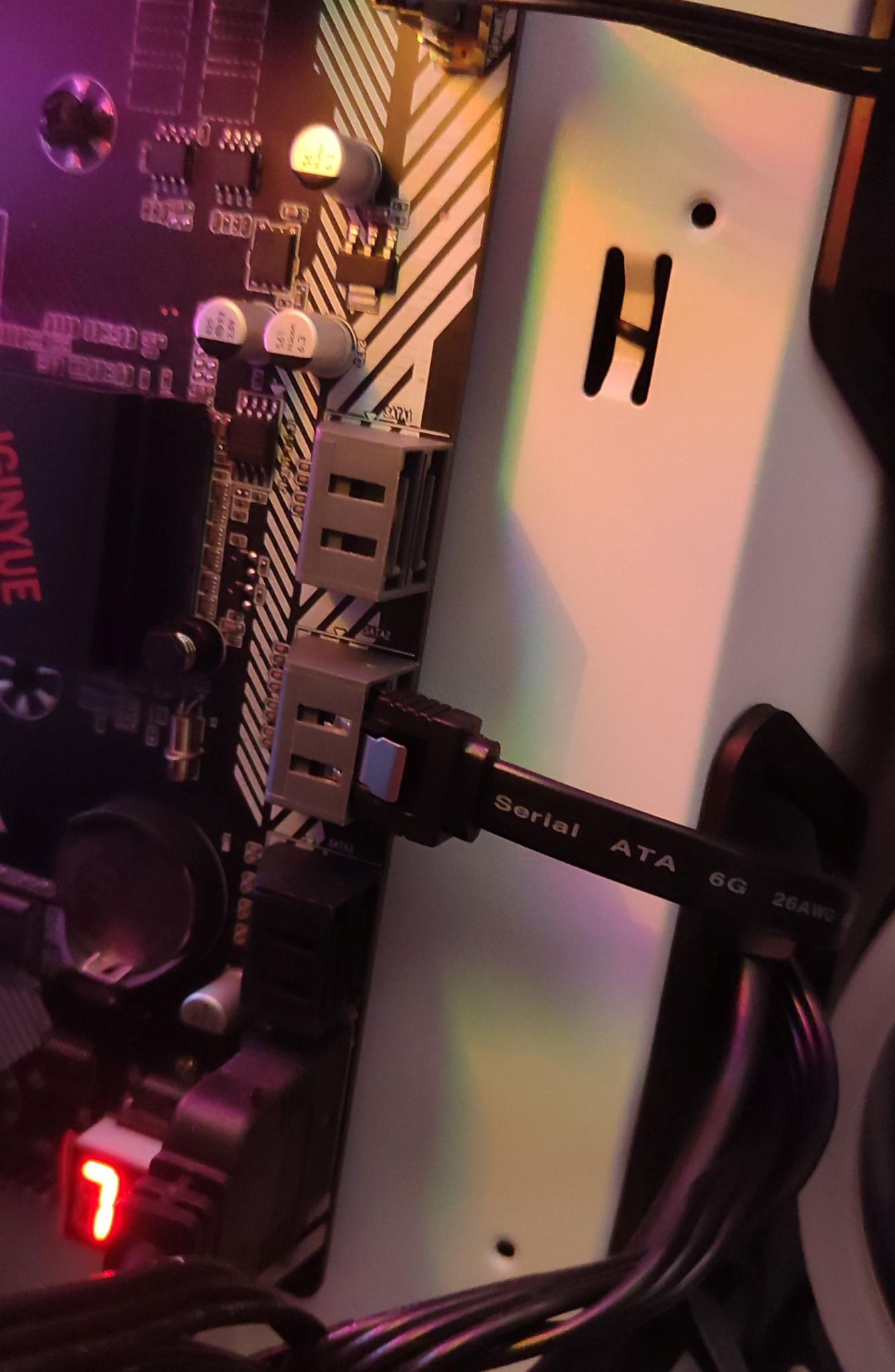

Somente uma porta sata funciona. Poderiam me ajudar com a informação como fazer o jumper para as outras portas sata funcionarem?

[Pepse]

Tem muito o que fazer não amigo, o problema é esse NVMe aí, tira ele e veja se volta a funcionar.

[1lokos]

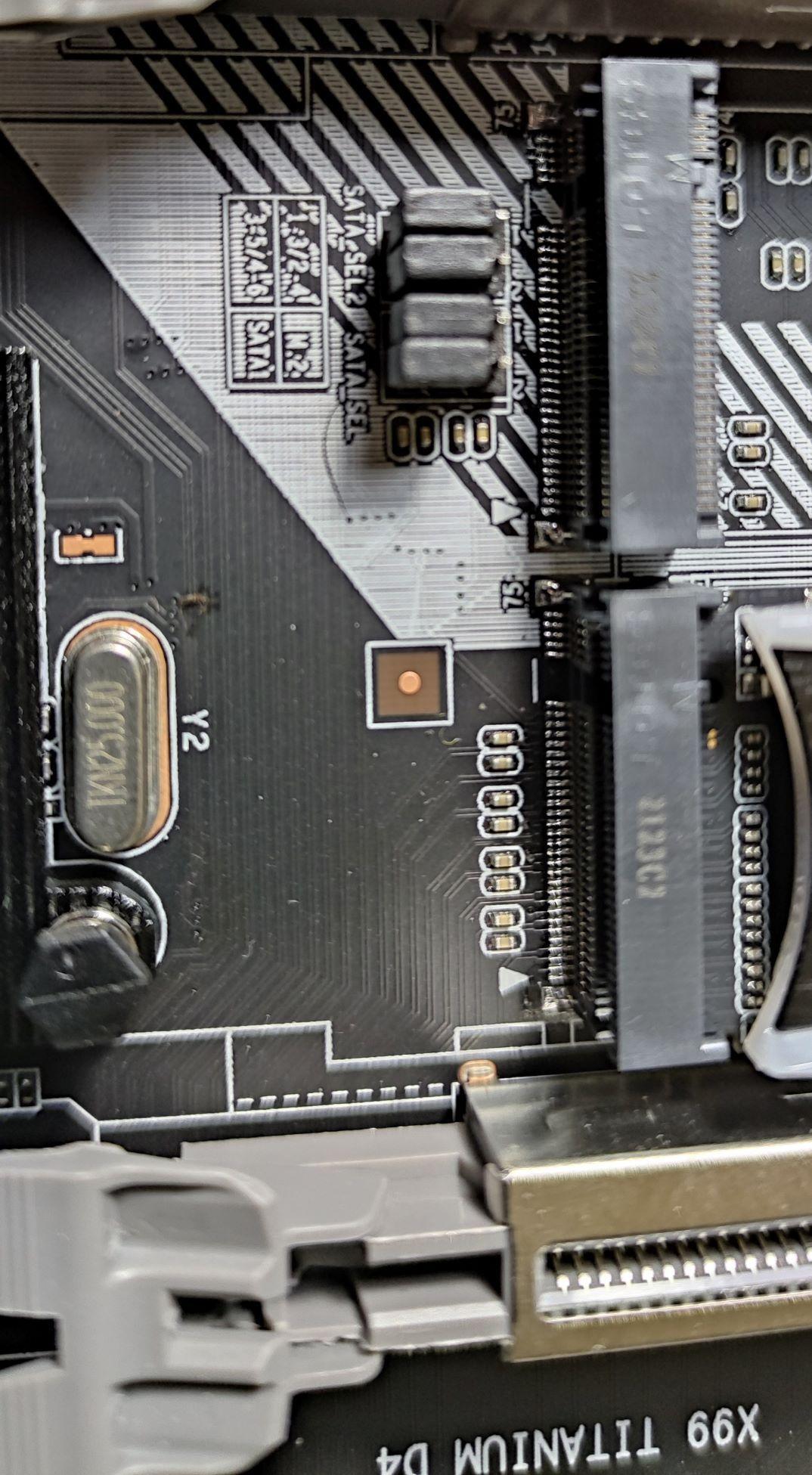

Primeiro, o que faz estes jumpers?



Ativam ou desativam o slot M.2 SATA, que  aceita apenas SSD M.2 SATA, um SSD NVMe encaixa ali, mas não funcionará.



1 - 2   1 - 2

3 - 4   3 - 4

5 - 6   5 - 6



Do jeito que os jumpers estão nos dois blocos (3-5 e 4-6) indicam que o slot M.2 esta desativado (1), implicando que a porta SATA 3.0 do conector SATA1 esta ativada - segundo o "Dr.Xeon".



Veja que aos 8:00 do vídeo do "DR. Xeon" quando ele comenta sobre o compartilhamento de linhas entre o slot M.2 SATA e o slot PCIe x8 e diz que nesta placa-mãe tem uma bagunça (messed) nas linhas (connected to the void) e no BIOS.



(1) No teste do Dr. Xeon (acima) ele diz aos 17:28 que o slot M.2 SATA e slots PCIe não funcionaram na placa que ele testou.



Como você esta com o SSD SATA conectado numa porta do conector SATA 2 (3.0), que supostamente não compartilha trilhas com o slot M.2 SATA, o seu problema não tem relação com os jumpers. Testes em outros conectores, inclusive no SATA1 que é para estar ativo.



Se não for alguma configuração no BIOS relativo as portas SATA... Bem o "Professor Xeon"  que alertou ... é ...
