Polyvox CP-850D – Engrenagem do Auto Stop

[PGoldman]

Polyvox CP-850D – Troca e reparo da engrenagem do Auto Stop



Um defeito recorrente do Polyvox CP-850D é a engrenagem do auto stop trincar perdendo a atrito (interferência) com o eixo e o auto stop para de funcionar, comprei três tipos de engrenagens com 10 dentes na AliExpress para ver se uma dava certo e a três deram certo com a recomendação para a 102A Shoulder indicado por um circulo vermelho na foto abaixo, a indicada pelo circulo azul também da certo mas não tem o shoulder (ombro) e a terceira tem que alargar muito o furo além de não ter o shoulder. A adaptação foi mínima para ficar perfeita. Apesar de não precisar aproveitei o frete e comprei a polia que substitui a polia do auto stop. Além das engrenagens serem muito resistentes o custo é extremamente baixo.

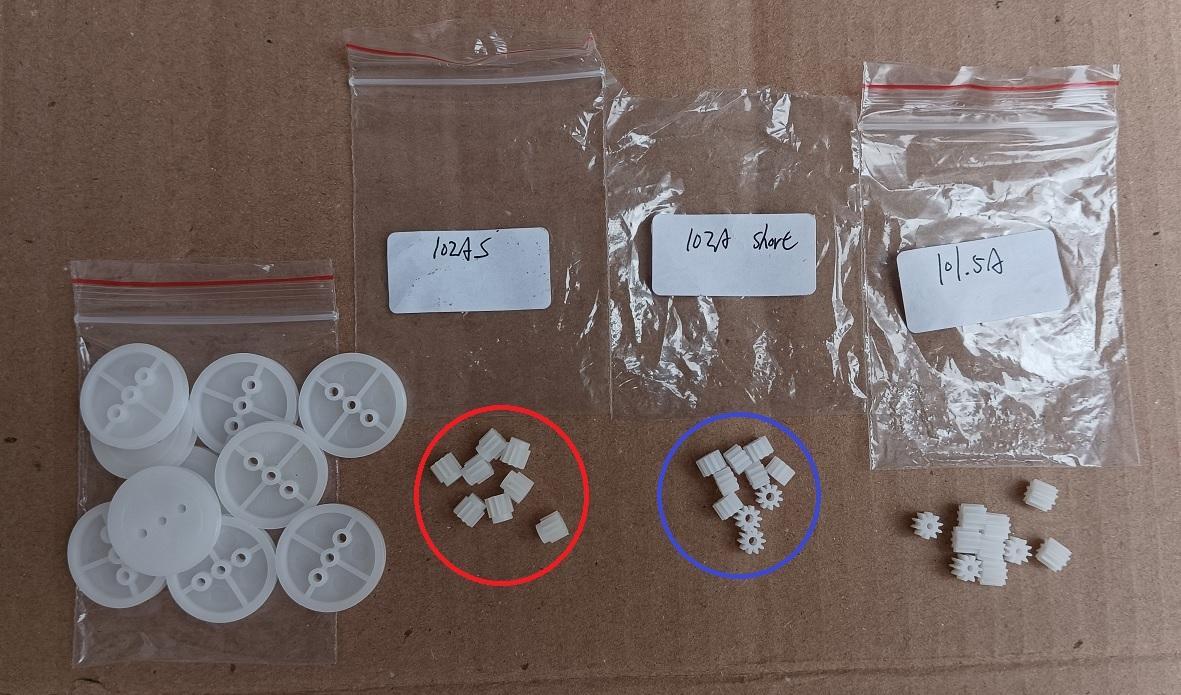

Polias e engrenagens compradas na AliExpress.

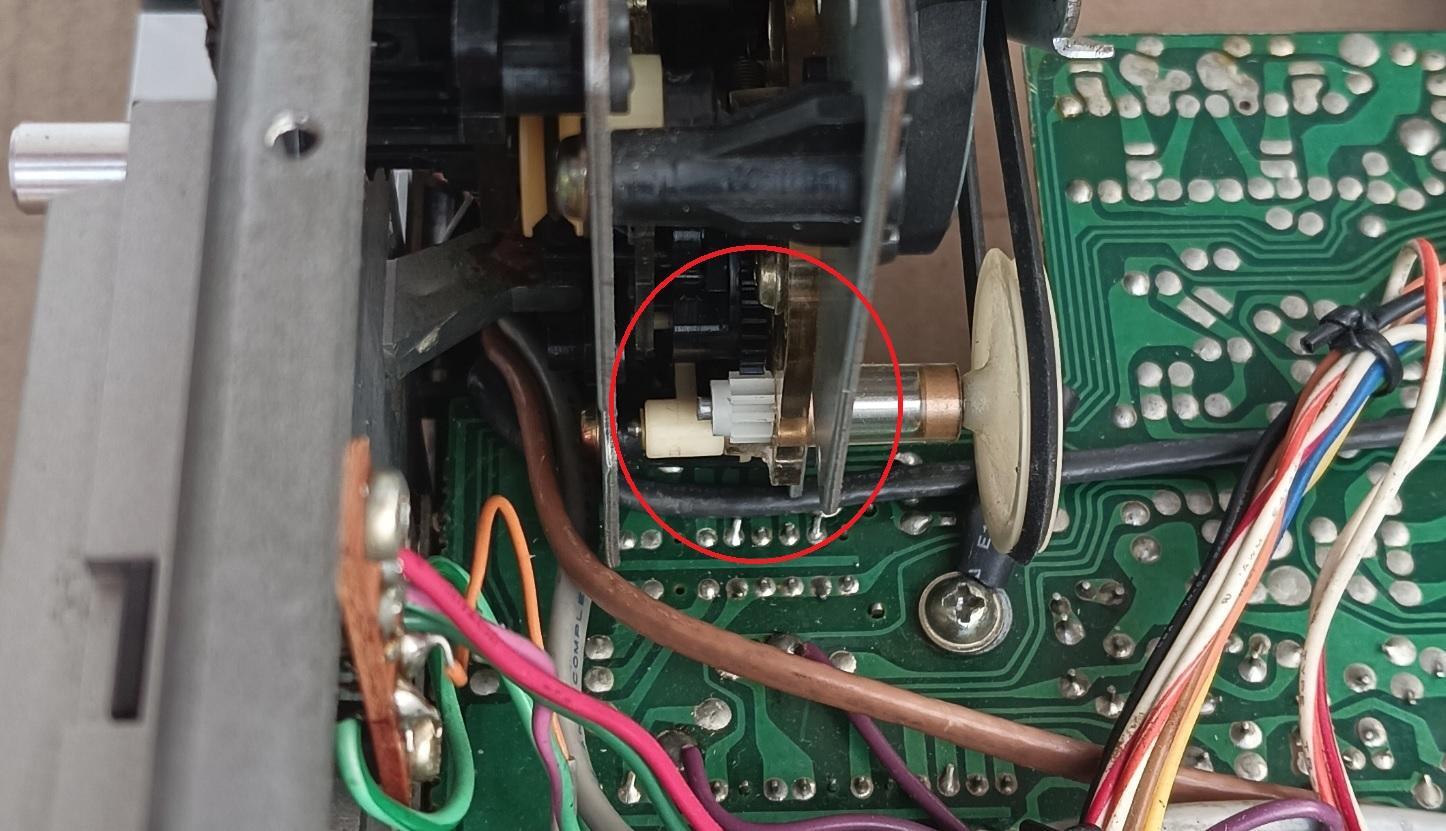

A engrenagem instalada.

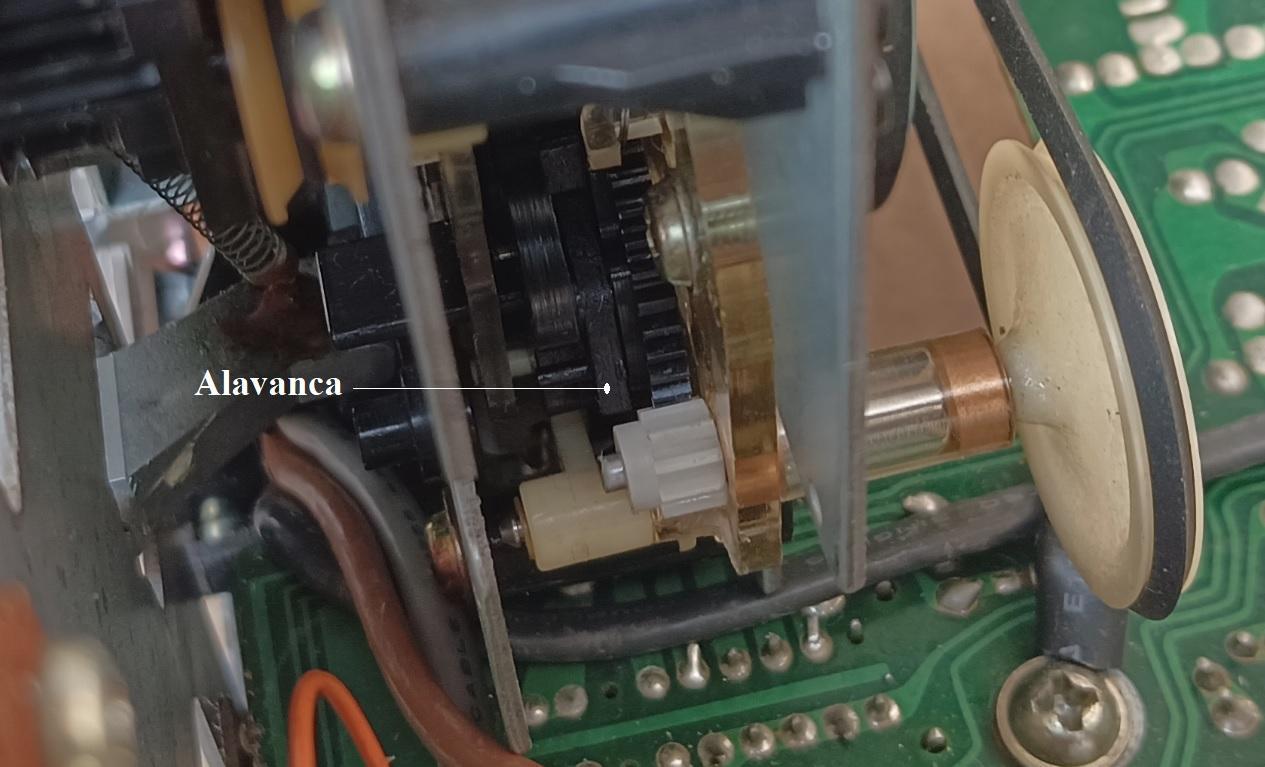

Cuidado: pois tem uma pequena alavanca (ver foto abaixo) que aparece para ativar o auto stop e se a engrenagem avançar neste espaço ela ira bater e com o tempo poderá quebrar inutilizado o sistema auto stop.

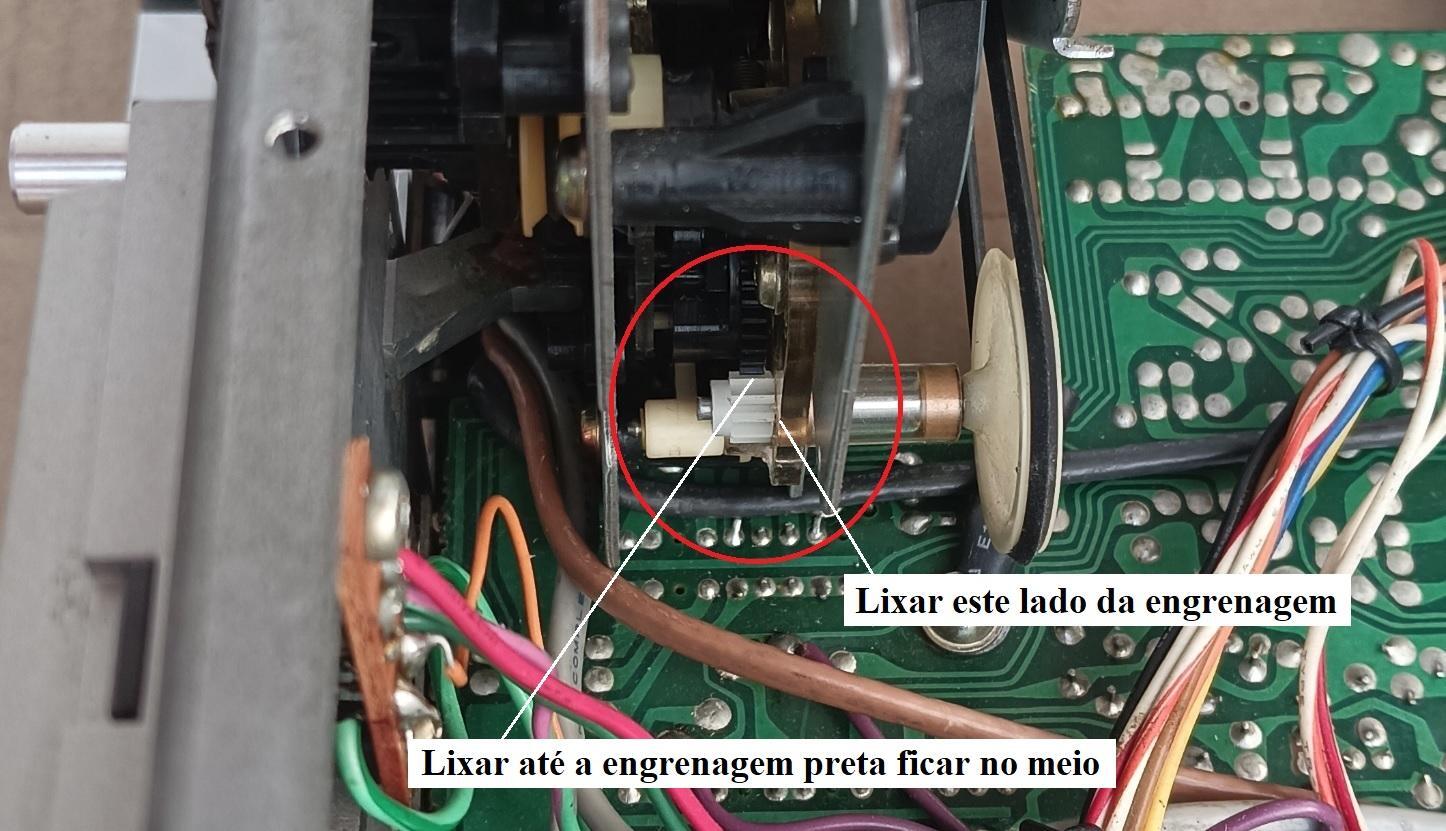

Adequação: Para adequação da engrenagem lixei (removi cerca de 1.4 mm) da parte indicada na foto abaixo para que a alavanca, citada acima, não pegasse na engrenagem e passei uma broca no furo para entrar com menos interferência no eixo, a folga horizontal entre a polia e a engrenagem deve ser mínima para que a engrenagem não avance na alavanca citada acima. Feito isso ficou perfeita! O trabalho de adequação levou uns poucos minutos.

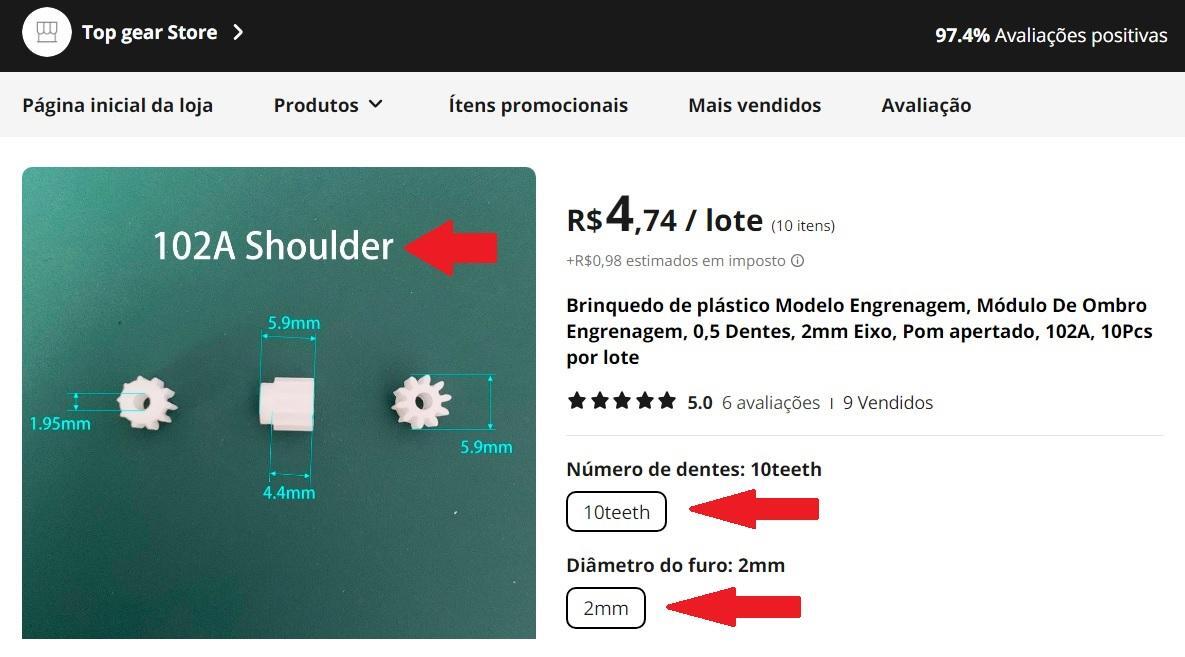

Quem precisar da engrenagem procure na AliExpress por: 102A Shoulder

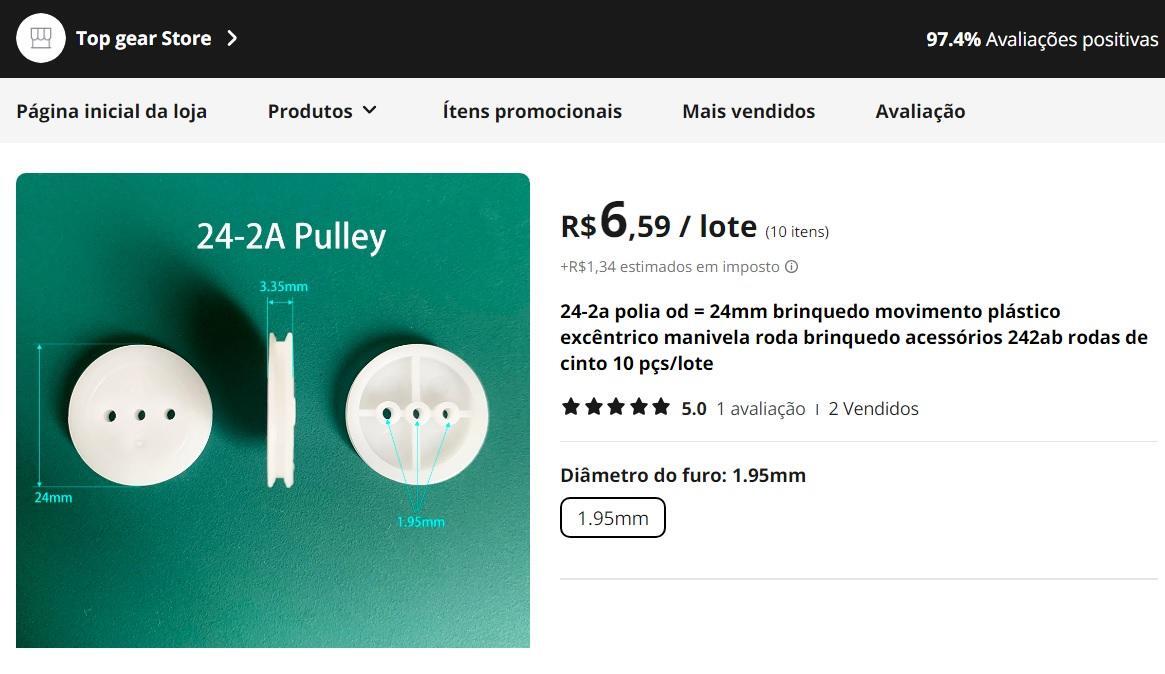

Se precisar da polia procure na AliExpress por: 24-2A Pulley



NOTA 01: Essa engrenagem indicada é extremamente resistente, coloquei um eixo com mais de 2 mm de diâmetro que entrou batendo com um pequeno martelo e mesmo assim a engrenagem não trincou.



NOTA 02: Se não tiver conhecimento, ferramentas e ou habilidade compre a engrenagem indicada e procure um profissional experiente em mecanismo de tape deck para fazer a instalação sendo obviamente, em qualquer caso, por sua conta e risco.



Solução Paliativa:

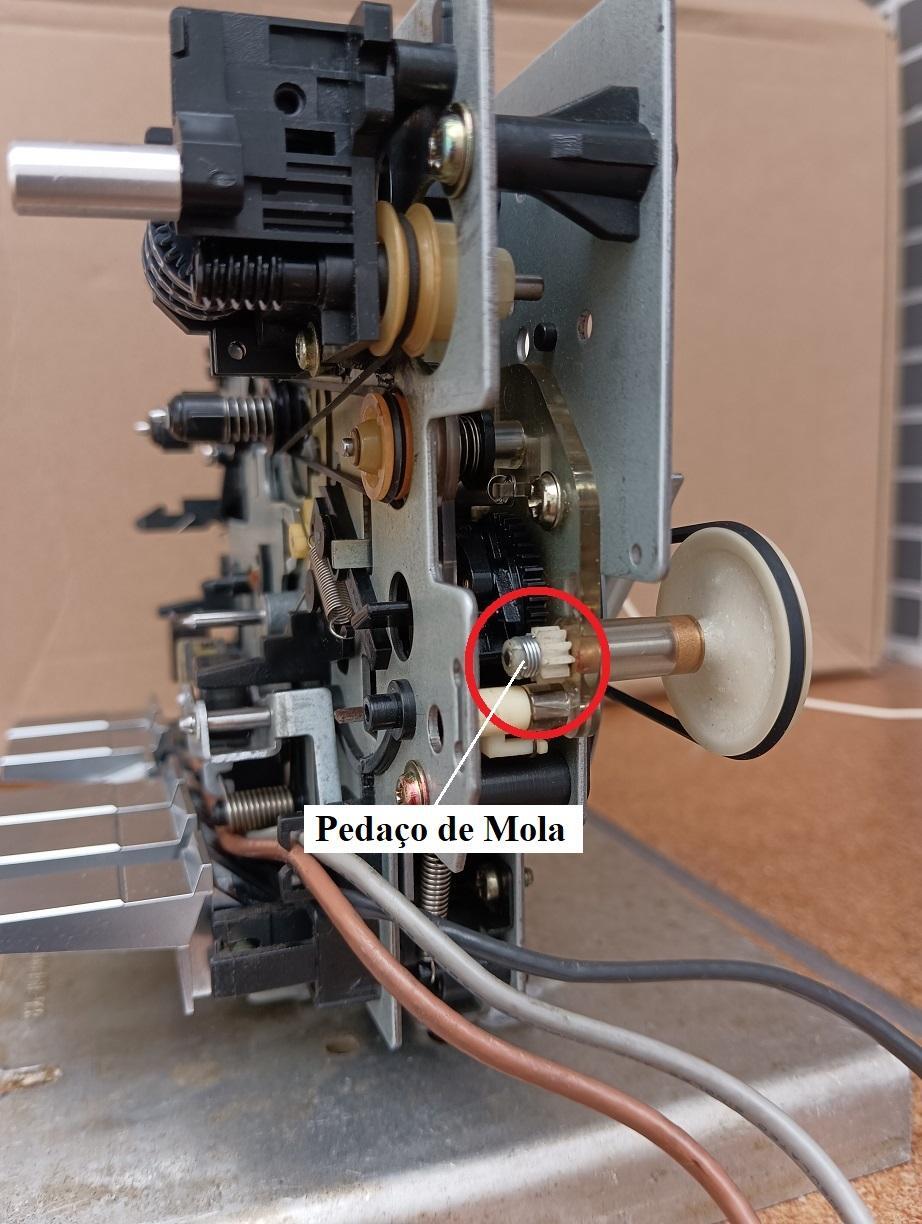

Enquanto não encontrava a engrenagem para comprar fiz o reparo indicado na foto abaixo usando um pedaço de uma mola que entrou firmemente no shoulder (ombro) da engrenagem original que trincou, após a colocação do pedaço de mola no shoulder da engrenagem apliquei uma leve camada de supercola sobre a mola, esperei secar, recoloquei a engrenagem e funcionou corretamente. Note que como a mola aumenta muito pouco o diâmetro do shoulder a alavanca, citada acima, não irá bater.

[PGoldman]

NOTA: Se alguém precisar comente que posto um tópico completo da restauração do Polyvox CP850D, defeitos e soluções.

[PGoldman]

Como não é possível editar a postagem acima, aqui vai o complemento:

------------------------------------------------



Problemas Encontrados Polyvox CP-850D:



01-  Fast-Forward (FF) não funcionava. (reparado)
02-  Auto Stop não funcionava. (reparado) - (mostrado neste tópico)
03-  Zumbido (98 Hz) só no canal direito (reparado) - Troca do Chip Dolby
04-  Ruído de fundo (dois canais) quando o play em pausa (reparado) - Limpeza da Chave Seletora
05-  Ajuste da tensão de BIAS do canal direito (reparado e ajustado)
06-  Canal direito não gravava ou gravava baixo. (reparado) - Troca da Cabeça Magnética
07-  Problemas no acionamento do sistema Dolby. (reparado) - Limpeza da Chave Seletora
08-  Ajuste do nível do bargraph. (ajustado)
09-  Problemas com os Trimpots (reparado) - Troca dos Trimpots
10-  Zumbido (60 Hz) - Troca de vários capacitores eletrolíticos esgotados com ESR alto.



Nota: Os itens 04, 06, 07 e 09 exigem conhecimento técnico e experiência já o item 01 exige conhecimento mecânico ninja; o resto é relativamente simples para um técnico em eletrônica. Nenhum dos 10 itens devem ser tentados por leigos, pois certamente irão "destruir" o Polyvox CP-850D.



Observação: Se eu tiver tempo e fizer um tópico da restauração completa do Polyvox CP-850D, somente os itens citados acima serão abordados.



Polyvox CP850D = Polyvox CP-150M que são clones do Alpage/ Alpine FL-5100.



Polyvox CP-850D completamente restaurado.





.





[PGoldman]

O Polyvox CP 850D esta com a frente perfeita sem riscos ou avarias e o silk screen dos logos e letras perfeitas com os botões sem nenhum sinal de desgaste ou manchas, como pode ser visto na foto acima, mas a tampa metálica que é ordinalmente pintada em cinza escuro tinha um pequeno arranhão bem na quina próximo ao fundo, nada que pudesse ser visto facilmente quando instalado no local. Fiz a restauração para deixar o CP850D o mais próximo de quando saiu da fabrica; então resolvi que mandaria dosar a tinta na cor exata da tampa e fazer esse retoque; mas antes, como dosar a tinta é caro e usaria apenas algumas gotas, fui a uma dessas lojas de vendem cosméticos com o acabamento, que tem a mesma cor da tampa, que recobre o local de parafusar o suporte do rack. E não é que encontrei um esmalte de unhas (que é praticamente tinta automotiva de secagem ultra rápida) na cor exata da tampa! Fiz o pequeno retoque e ficou absolutamente imperceptível. Para quem precisar abaixo a marca e a cor do esmalte que utilizei e tem a cor original da tampa do Polyvox CP 850D.

[Richardmp]

Goldman você conseguiu reparar seu Polivox, você teria tempo para restaurar o polivox cp 150m que tenho aqui? poderia levar ate você o tape.

[PGoldman]

@Richardmp, o meu CP850 esta finalizado e funcionando 100%, conforme comentei acima.



Fiz os reparos no meu conjunto de som: Polyvox CP850 + Akai A-35 + Gradiente TD B25  + Caixas Quasar QC-500; porque infelizmente não encontrei um técnico realmente competente, o que mais vi são os auto aclamados "especialistas" fazendo gambiarras e quase sem nenhum critério técnico, um deles nem usar o ferro de solda correto para remover uma blindagem o cara sabia, mas se mostrava como especialista. Evidentemente que existem técnicos competentes para o reparo do CP850, mas não tive a sorte de encontrar aqui em Sampa.



Dos três o que mais me deu trabalho foi o Akai A-35 que não estabilizava o Stereo do FM de forma alguma, tive ajuda de colegas deste e de outro fórum e conversei com alguns colegas engenheiros sobre a área do sintonizador que apresentava problema e consegui resolver de forma definitiva. FM Stereo 100% estável como quando o Akai A-35 saiu de fabrica.



Você tem conhecimento técnico básico sobre reparos em equipamentos eletrônicos e da parte mecânica de Tape Deck?

Qual dos itens listados acima seu Polyvox CP150M apresenta problema?

Tentarei te ajudar aqui pelo fórum e assim outros se beneficiarão das informações.













[FRANCICLEUDO ALVES DO NASC]

Obrigado pela excelente dica, tenho um CP 150 que está com essa engrenagem trincada, agora vou resolver. Você sabe as medidas do rolo pressor desse aparelho? Muito obrigado



[PGoldman]

@FRANCICLEUDO ALVES DO NASC Medidas Aproximadas: Eixo 2mm - 8X13mm. O ideal é remover o rolo pressor e leva-lo em uma loja que venda esse tipo de componente. Se estiver em Sampa você encontra na Casa das Correias - Rua dos Timbiras, 150 - Santa Ifigênia, São Paulo

[PGoldman]

@FRANCICLEUDO ALVES DO NASC Quando for mexer na parte mecânica tenha cuidado para não entortar ou deformar alguma peça, pois isso pode gerar problemas no funcionamento difíceis de reparar. Abaixo a sequência para a troca segura do rolo pressor. Evidentemente, faça isso por sua conta e risco!



Base de apoio





Escolha do lado correto para remover o eixo.





Removendo o eixo





Resultado final com o rolo pressor novo





[FRANCICLEUDO ALVES DO NASC]

Em 31/10/2024 às 13:16, PGoldman disse:

@FRANCICLEUDO ALVES DO NASC Medidas Aproximadas: Eixo 2mm - 8X13mm. O ideal é remover o rolo pressor e leva-lo em uma loja que venda esse tipo de componente. Se estiver em Sampa você encontra na Casa das Correias - Rua dos Timbiras, 150 - Santa Ifigênia, São Paulo

Muito obrigado nobre. Não moro em São Paulo, estou em Campina Grande PB, mas conheço a rua Santa Efigênia.
