Conexão Hub PWM e ARGB das ventoinhas

[ZUK4]

Eai Pessoal, nunca montei um PC e estou precisando de uma ajuda em relação a conexão de varias ventoinhas, tem no total 10 ventoinhas sendo 3 do watercooler, então tive que comprar 2 hub um de ARGB e outro PWM sendo cada um cabendo 10 ventoinhas.

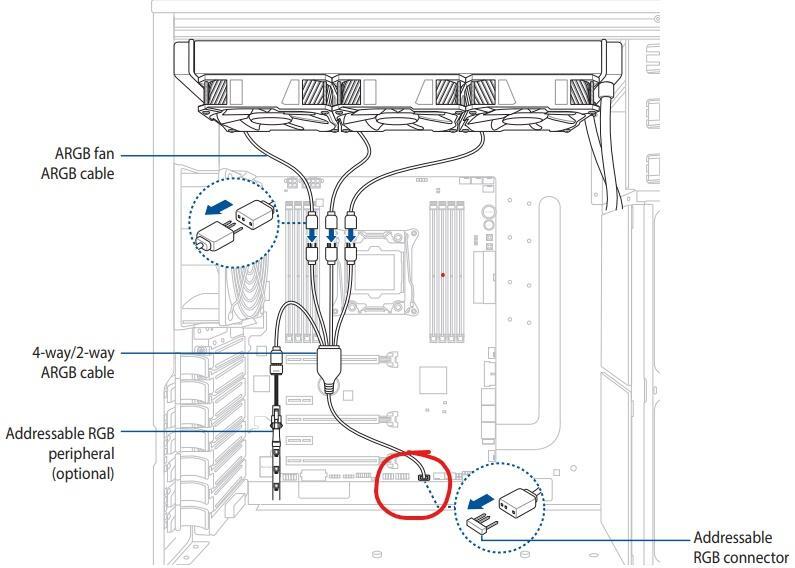

1. Minha duvida é eu posso conectar essa parte em que eu circulei de vermelho (imagem 1) no HUB ARGB.

(imagem 1)

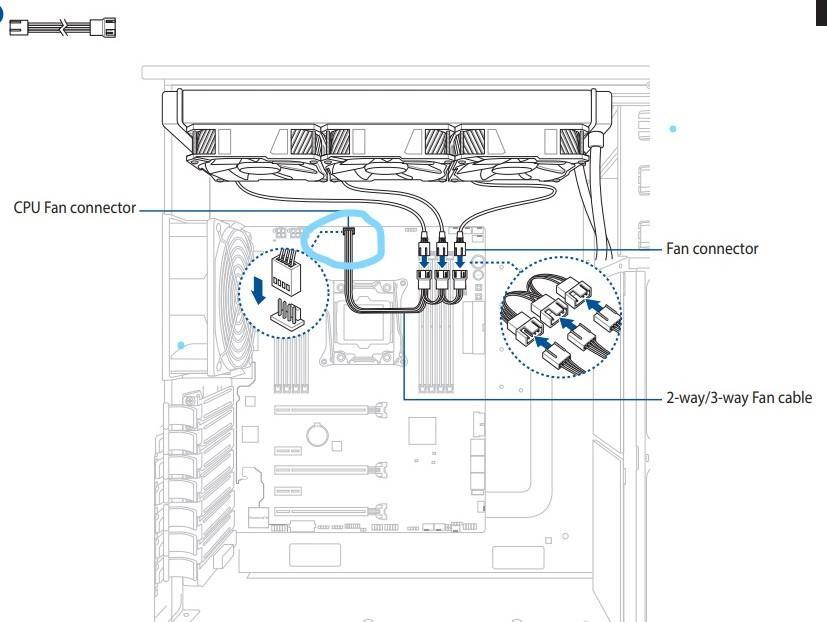

2.Posso conectar essa parte em que eu circulei de azul (imagem 2) no HUB PWM.
(imagem 2)

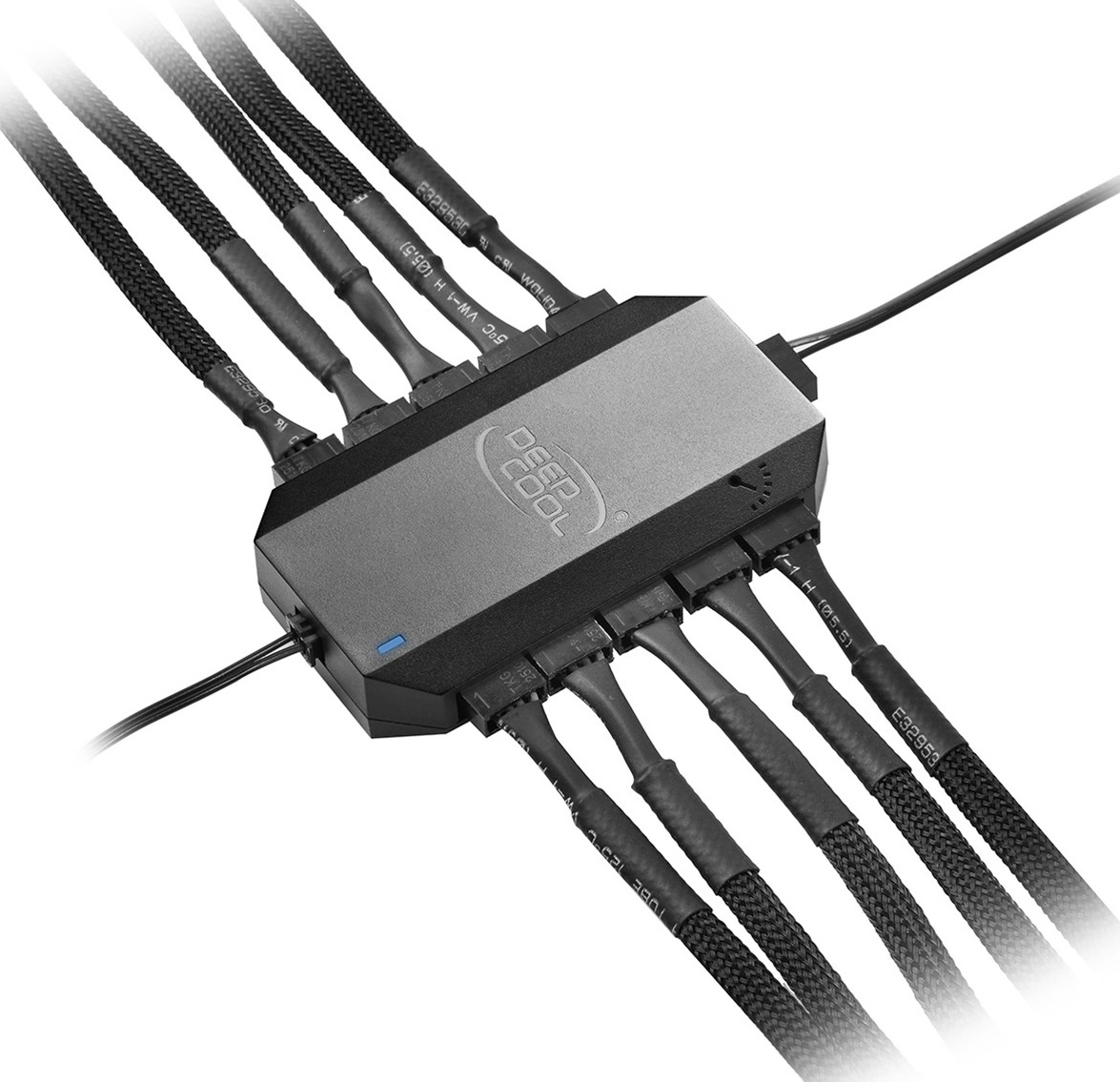

Meu HUB PWM é o DeepCool FH 10  e o HUB ARGB é o DeepCool SC700.
ventoinhas são da cooler master mf120 prismatic
placa-mãe b660 aorus elite d4
watercooler ROG RYUO II 360

1.

[1lokos]

Isso mesmo, conecte o cabo splitter 1>4 dos LEDs dos fans do WC no HUB A-RGB.

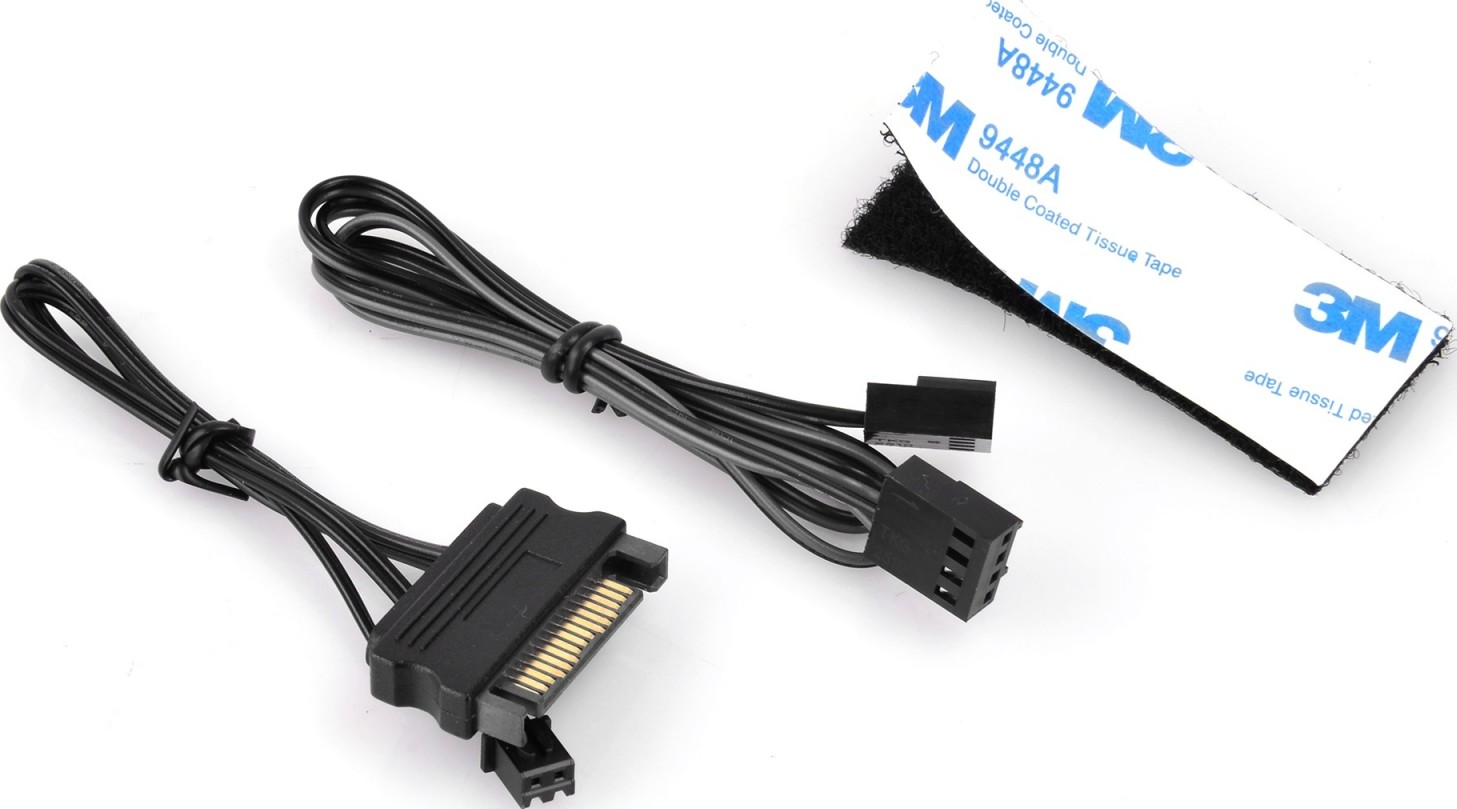

Mesma coisa com o conector PWM (azul) - nesse caso evite ligar mais de 4 fans por conector do HUB PWM, caso esse HUB seja passivo, sem conexão com a fonte. Em geral HUB PWM com 8, 10 conectores de fans tem alimentação pela fonte, por cabo SATA ou Molex.















[ZUK4]

Então eu conseguiria conectar todos o cabos PWM no HUB já que ele tem conexão SATA.
Sabe me dizer onde eu iria conectar os cabos dos HUBs A-RGB e PWM na placa-mãe?
e o cabo PWM da bomba do water cooler eu iria conectar na conexão CPU_FAN


@1lokos

[1lokos]

Conecta o cabo PWM dos fans do radiador do WC no conector CPU_FAN - porque esse conector controla a RPM dos fans em função da temperatura do CPU.



Conecta o cabo da bomba (3 pinos quadrados) num conector SYS_FAN (caso a placa-mãe não tenha conector CPU_PUMP, CPU_AUX...) e ajuste no BIOS para ficar em 100% RPM.



Os fans do gabinete conecta no HUB PWM, e o cabo do HUB conecta num SYS_FAN da placa-mãe.



Os cabos dos LEDs conecta no HUB A-=RGB, e o cabo de 2 pinos (5v, com falha [oo o]) do HUB A-RGB conecta num conector A-RGB da placa-mãe.







Os cabos de alimentação dos HUBs (SATA, Molex) são ligados na fonte.
