Como regular a abertura vertical da tv de tubo Philips 20GL1044/78z

[Endmmans]

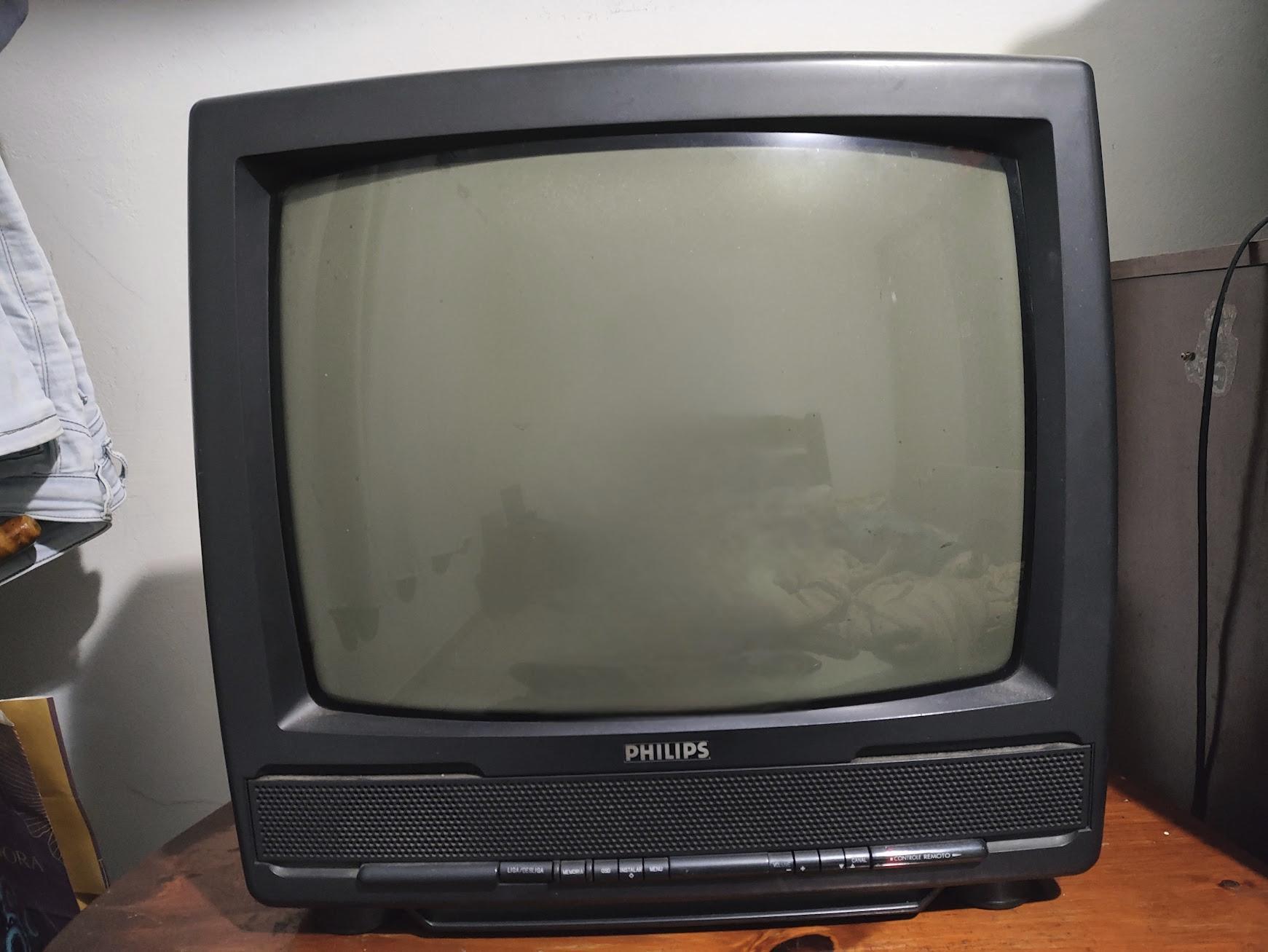

Boa noite. Alguém saberia me dizer se essa TV Philips 20GL1044/78z possui modo de serviço ou algum trimpot para regular a abertura vertical? Está muito aberta e cortando muito a imagem em cima e embaixo





[BCP]

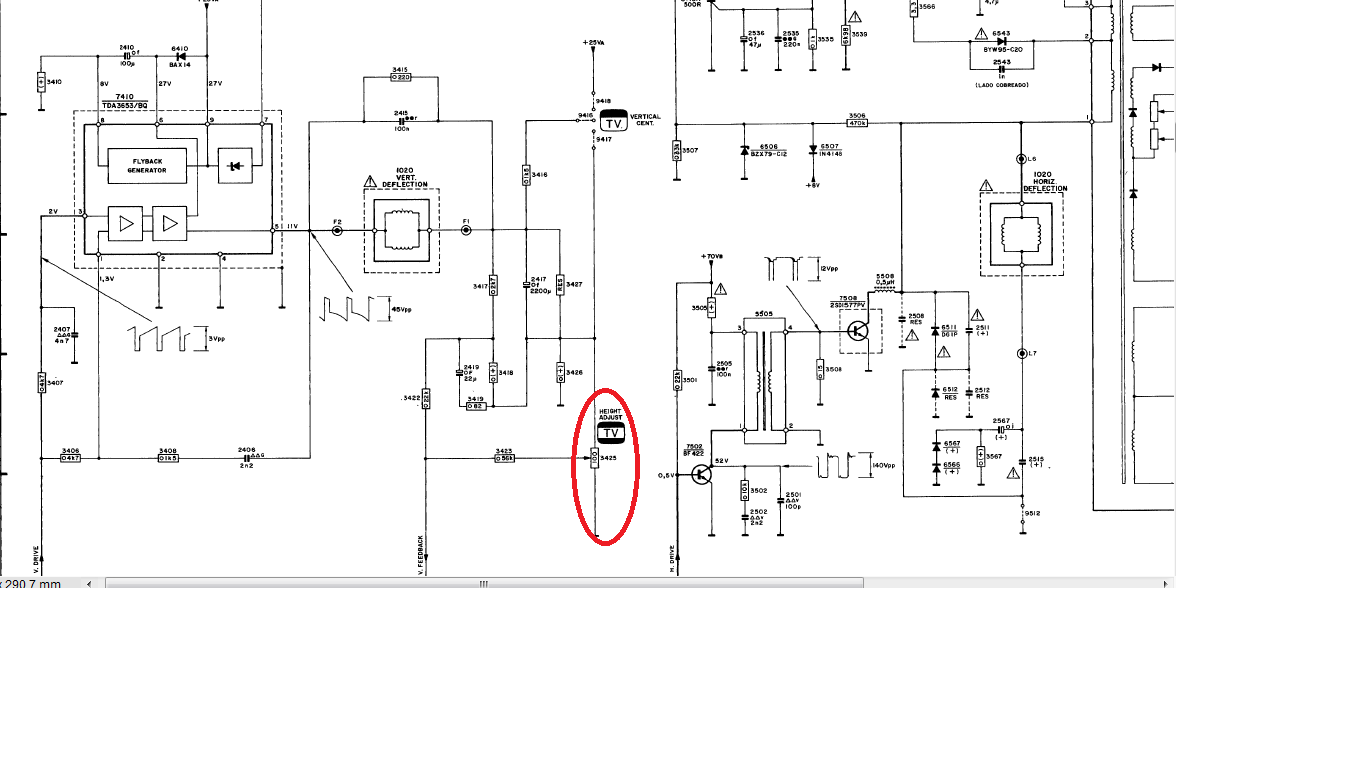

Se você passou o modelo certinho ela tem um trimpot de 100R para o ajuste vertical, na placa ele é o 3425 foto abaixo:

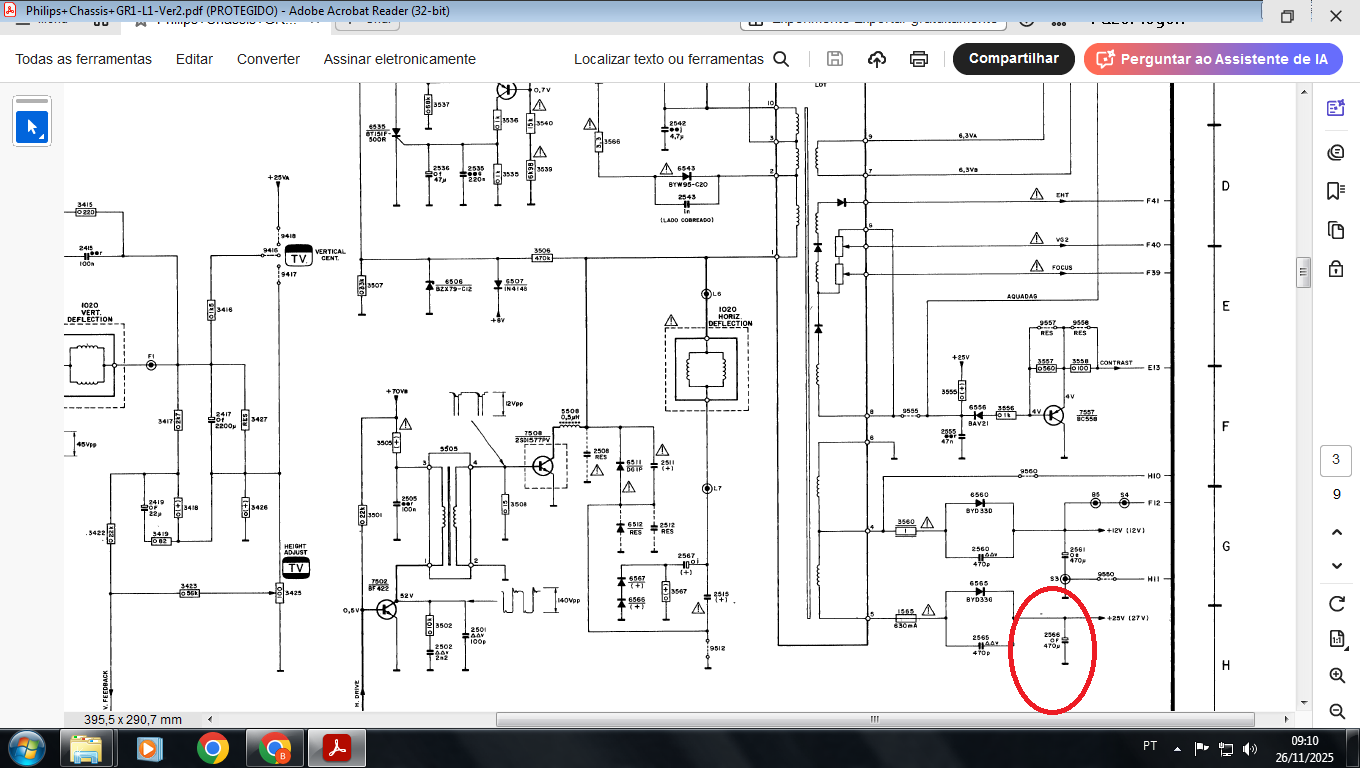

E já aproveita e troque também o capacitor 2566 de 470uF/35V, ele é o filtro da tensão de 25V que alimenta o vertical.

ele também interfere na linearidade e amplitude da imagem. foto abaixo:

[Endmmans]

@BCP Deu certo, obrigado. Pelo que vi, ela não tem um trimpot para ajuste de largura horizontal né?

[Endmmans]

@BCP ela estava com o vertical muito aberto, aí dei uma reduzida leve na abertura dele pelo trimpot. É possível reduzir a abertura horizontal também por algum trimpot ou potenciômetro?

[BCP]

Para a largura ela não tem ajuste, muitas vezes o excesso de largura é por conta do +B alto (Tem que estar em 70V), verifique isso, para o ajuste de +B tem um trimpot na fonte dela que é o trimpot 3340 de 470R.

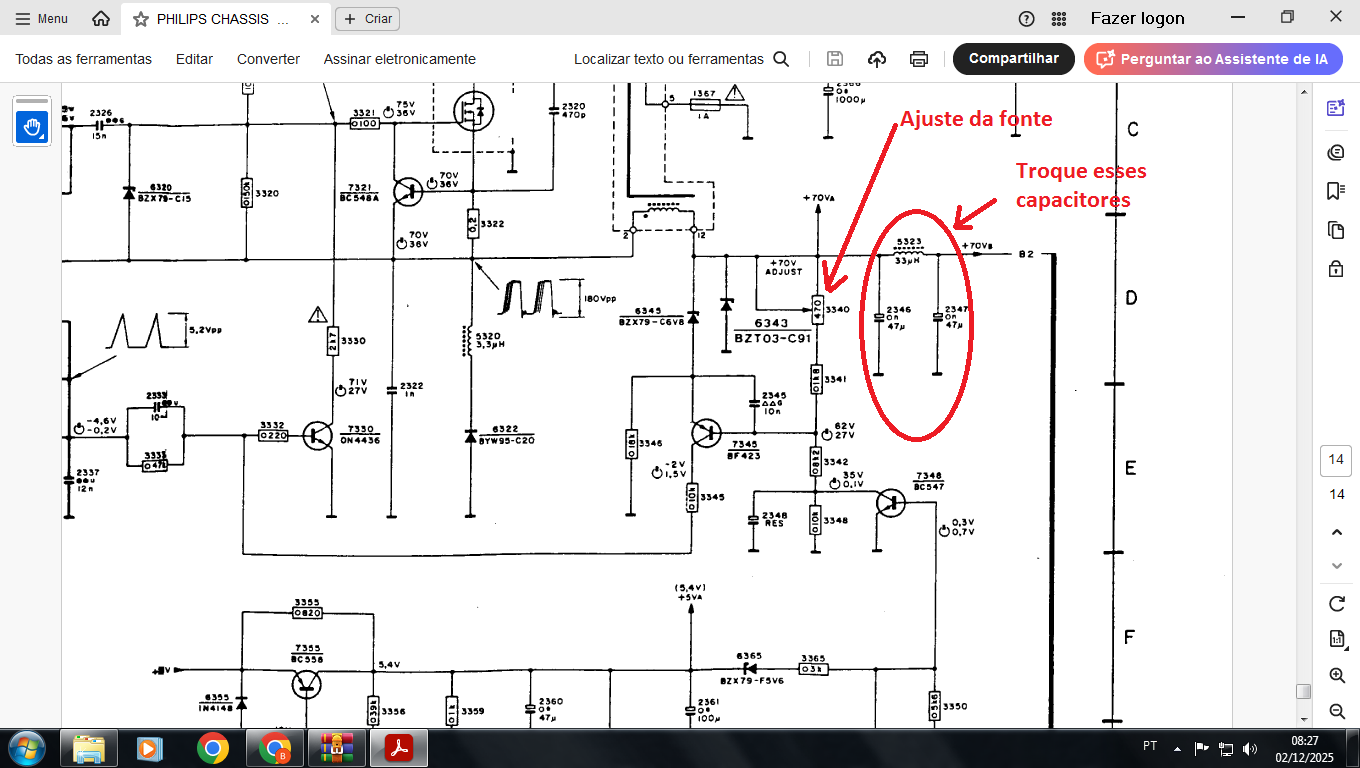

indico o ajuste da fonte abaixo. (troque também os capacitores indicados...

[Endmmans]

@BCP ela não está muuuito larga, mas eu queria fechar bem pouco. Se eu abaixar um pouco o +B e ele ficar um pouco abaixo dos 70V, pode dar problema? Isso pode fechar um pouco o horizontal?

[BCP]

Sim vai fechar um pouco, e não deve apresentar problemas significativos não...

Talvez um reajuste no vertical seja necessário.
