conectando Fonte Kanup KP-522 6+4 pinos e placa Delta H61M2K 8 pinos

[Pincipi]

Relacionado a este post:



Fonte Knup KP-522 com um conector ATX 12V (4 pinos) e um conector PCI-express (6 pinos)



placa-mãe Delta H61M2K com um conector ATX 12V (8 pinos)



 1-Está certo?



 2-Vai fazer Kabum?



[1lokos]

1 - Fios amarelos (+12V) no lado de baixo do conector.

2 - Fios amarelos no lado de cima...  provavelmente não fará bem para o CPU.

[Pincipi]

@1lokosFoi exatamente isso que eu pensei, uma verdadeira armadilha para um usuário sem experiência que pode interpretar que 6 pinos e melhor do que 4.

Aproveitando:

Visto por baixo dá para ver que as trilhas estão interligadas.

Usar ou não um adaptador de 4 pinos para 8 pinos vai fazer alguma diferença?

[1lokos]

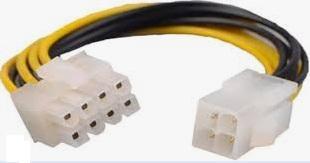

Não seria mais pratico usar um adaptador Molex para EPS 4 pinos?

[Pincipi]

Super prático se eu tivesse aqui com um na mão:

Ou um destes:

A fonte e a placa-mãe são novos, estão em garantia. Se eu pudesse abrir fazia a gambiarra dentro da fonte.

Com certeza dentro da fonte todos os fios amarelos estão soldados no mesmo ponto.
