Com essas fotos do meu PC, dá para dizer se a montagem está correta?

Picarleto · sexta-feira às 19:25

Rapaziada montei esse mas ainda não liguei, por essas fotos da pra dizer se está tudo certo? CPU está na cpu pcie na de vídeo e o 24 pinos na mãe

Mascote01 · sexta-feira às 19:36

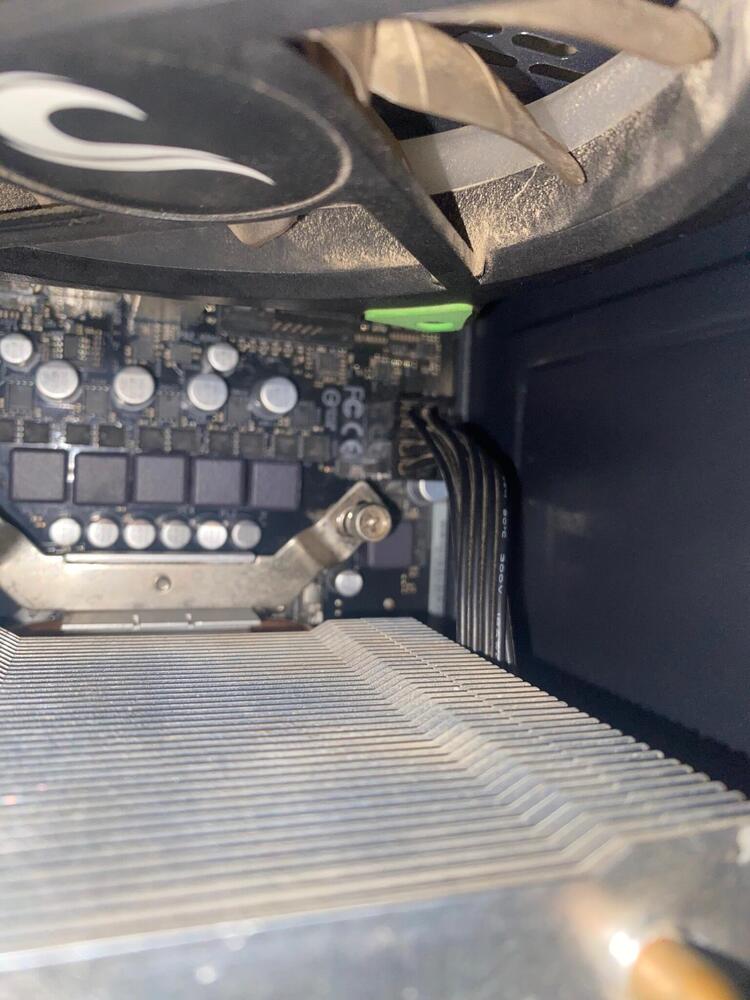

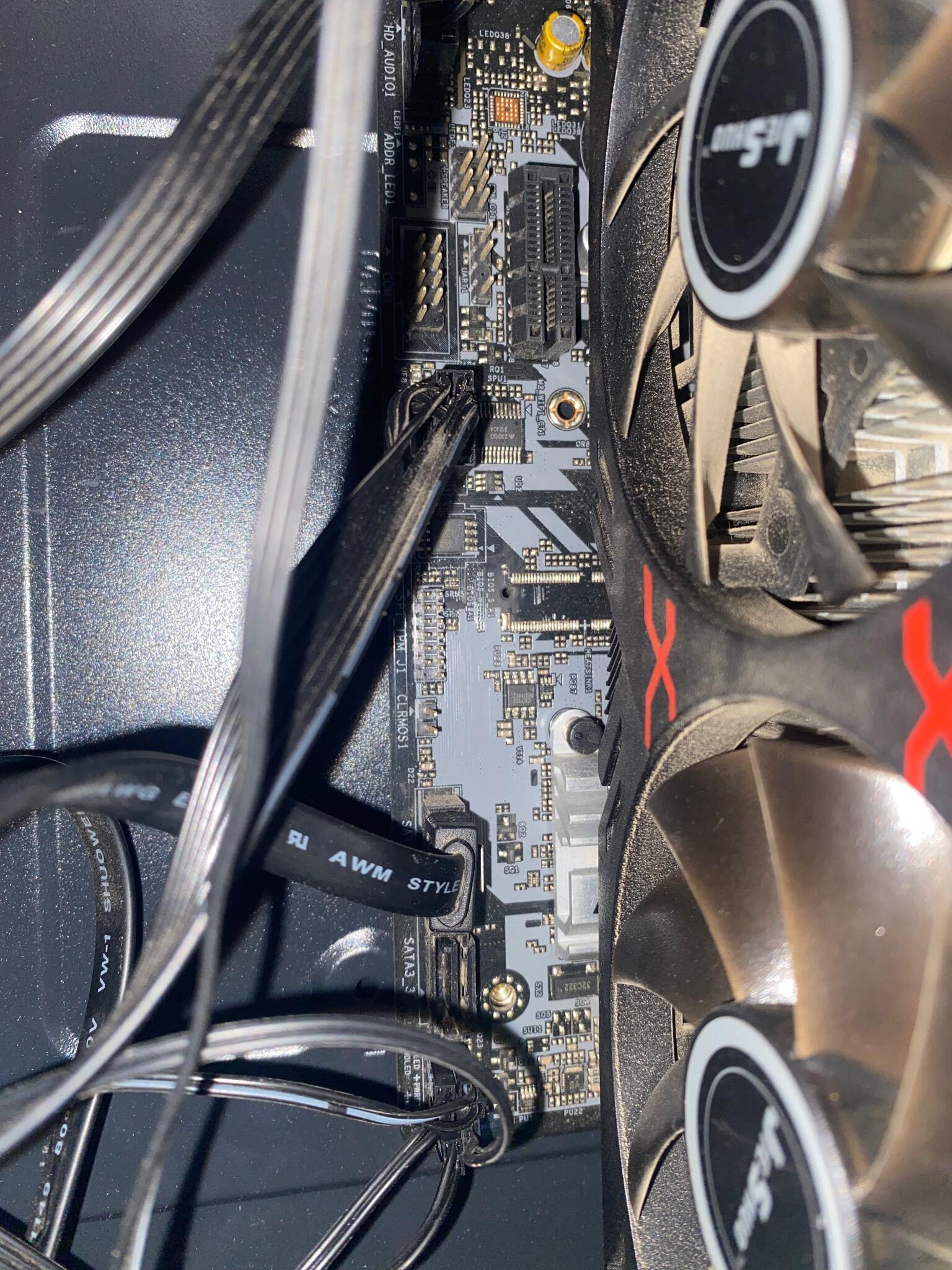

O cabo da GPU está OK, mas aparentemente ela não está devidamente parafusada no gabinete, na foto não posso ver, mas a julgar pelo ângulo da inclinação, creio que ela ainda não foi parafusada, mas posso estar enganado. Também faltam alguns parafusos para prender a placa-mãe no gabinete, na foto posso ver um cabo da fonte que aparentemente vai encostar na fan do aircooler, quase não consegui ver mas acho que nele está escrito CPU, você ligou corretamente na placa-mãe ou a fonte tem 2 cabos CPU 8pin? De qualquer maneira ele vai encostar na fan, é bom tirar, e também faltou aquela limpadinha básica, posso notar bastante poeira e se você montou ele assim, certamente deva ter ficado resquícios de poeira no conector PCIe da placa de vídeo, Memórias e talvez processador. A posição do arcooler está certa.

Picarleto · sexta-feira às 19:40

@Mascote01 aqui tem 2 conexões cpu da fonte conectei a que consegue ir mais longe

@Mascote01 pega?

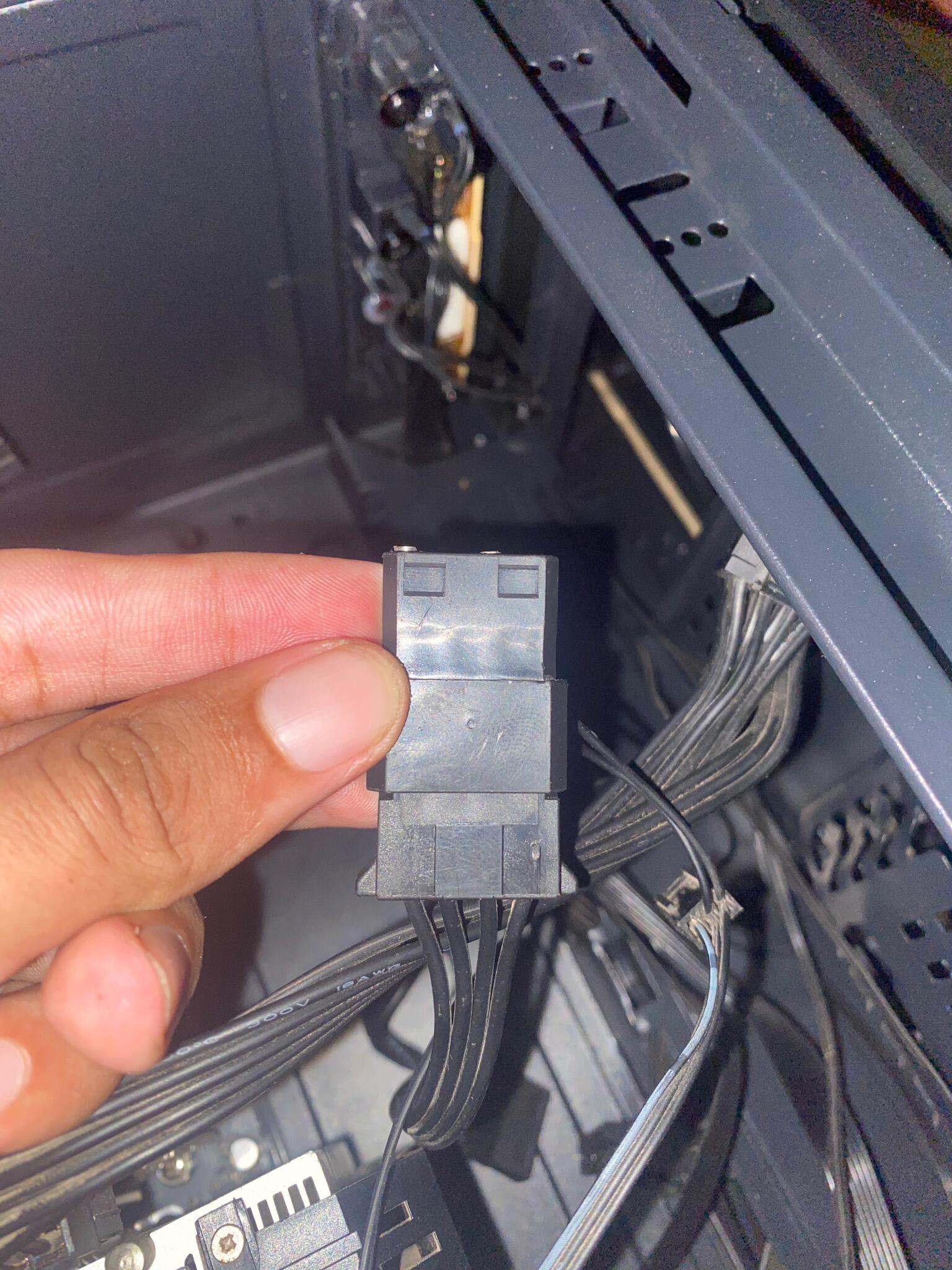

@Mascote01 também quero saber se tem problema porque o encaixe da fan quando eu coloco o conector de energia da fan sai os ferrinhos da frente

Tiberio · sexta-feira às 22:32

@Picarleto Esse PC está muito sujo, não tem como o negocio funcionar com tanta poeira assim...

Picarleto · sexta-feira às 22:37

@Tiberio mas estava funcionando antes fiz tudo hj

Tiberio · sexta-feira às 22:54

15 minutos atrás, Picarleto disse:

@Tiberio mas estava funcionando antes fiz tudo hj

Sim, estava, mas não se deve montar PC sujo, primeiro se retira toda a poeira pra depois montar.

Mascote01 · sexta-feira às 23:46

4 horas atrás, Picarleto disse:

também quero saber se tem problema porque o encaixe da fan quando eu coloco o conector de energia da fan sai os ferrinhos da frente

eu não entendi, você quer dizer que fica faltando, no caso a placa-mãe tem 4 pinos e o conector do cooler tem 3?

1lokos · sábado às 04:30

Esse fan na traseira do gabinete está montado invertido, soprando para dentro, contra o ar quente que sai do CPU Cooler. A função dele é extrair o ar quente para fora.

Citação

...também quero saber se tem problema porque o encaixe da fan quando eu coloco o conector de energia da fan sai os ferrinhos da frente

A parte traseira dos pinos do conector Molex não deveria estar aparente, pois se esta parte encostar no gabinete vai dar curto-circuito.

Tem a opção de não usar este conector Molex e plugar o conector de 3 pinos num conector SYS_FAN da placa-mãe, mas se os pinos continuarem aparentes o risco permace, pois como o conector Molex está em paralelo com o de 3 pinos, os pinos estão energizados.

Antonio V. Garcia · sábado às 10:45

O barato sai caro... aqui vai ter várias dicas e nenhuma certeira que vai resolver seu problema, pode ser tudo, até mesmo um prisioneiro errado fechando curto atrás da placa-mãe que pode estar atrapalhando o start dela... eu recomendo levar num profissional
