Cabo s-video 4pinos

[Bruno_bn]

Alguem possui o esquema de solda do cabo s-video de 4 pinos? comprei um q passo pelo forro da casa agora preciso conectar o plug mas não tenho o esquema fio-pino alguem possui?

Obrigado

[soul]

Tem esse aqui em cima, mas também tem aí em cima. http://forum.clubedohardware.com.br/index....howtopic=141149

[Bruno_bn]

obrigado

mas meu cabo é macho <-> macho , direto da placa de video para a tv, é o mm esquema?

[soul]

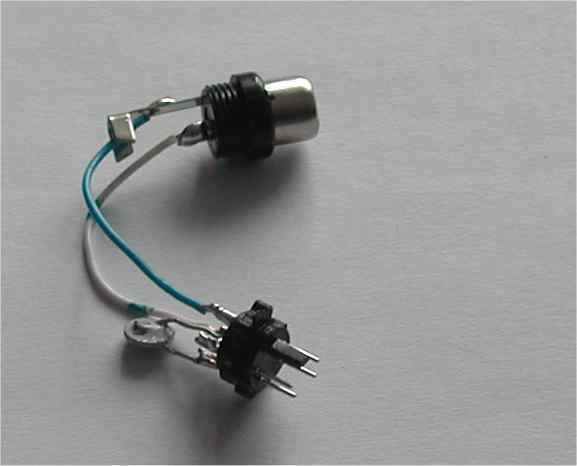

Adaptador não serve ?

[Bruno_bn]

então é assim ligaçao direta placa de video - tv , como a distancia era muita grande 10m +/- comprei o cabo e dois plugs macho, agora preciso ligar o cabo aos plugs. O cabo é composto de 4 fios (branco, verde, preto e vermelho) e o plug de 4 pinos, queria saber c tem ordem certa dos fios para os pinos

muito obrigado pela ajuda

[soul]

Isso são normas de cores, isso não faz muita diferença agora é só soldar um como se fosse outro. Por exemplo se soldou o azul e o verde acima onde diz luminância e crominância pode soldar em baixo o preto e o branco para os terras, mas cuidado para não soldar errado. Faça sempre uma comparação entre um e outro. putz acho que estou no limite de imagens
