Antena Omni Caseira Com Tubo de Cobre

[Guelweles]

Ai Galera montei uma antena seguindo o princípio de antena de cabo RGC

Materiais usados

1M Tubo de cobre, paguei R$10,00 no metro

2M Fio de Cobre, paguei R$3,20 no metro

1M Cano de PVC, paguei R$2,20 no metro

1 Conector N Fêmea, paguei R$10,00

A montagem foi feita da mesma forma que a do RGC

Fiz a do RGC tb, mas esta ficou melhor o sinal

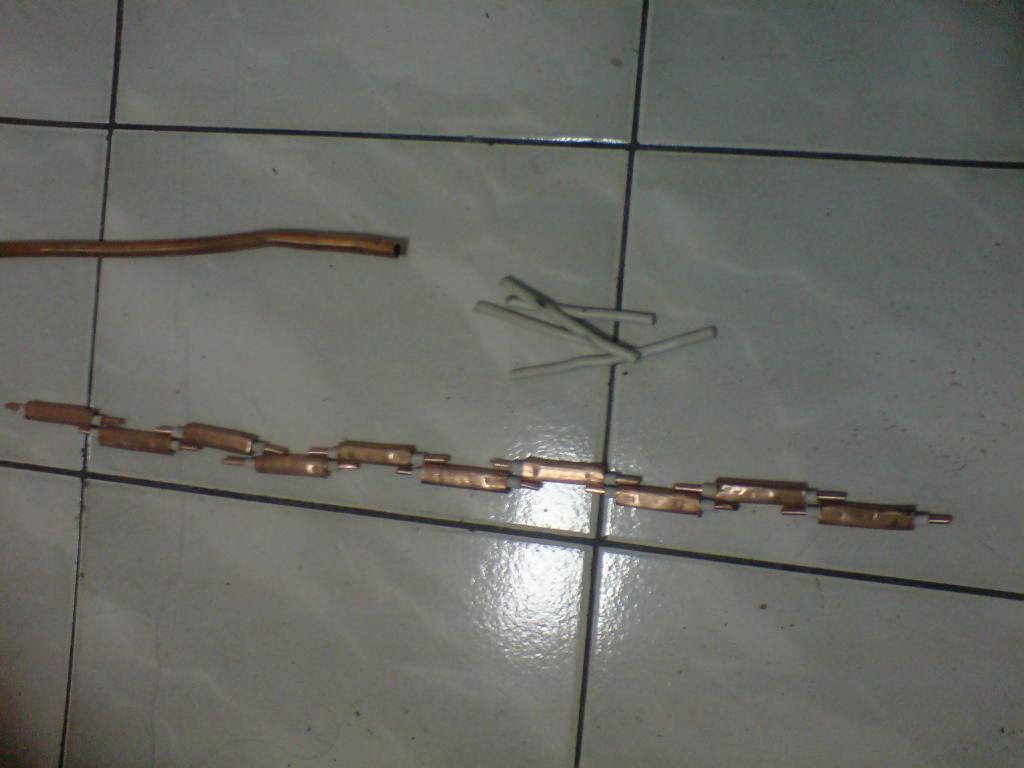

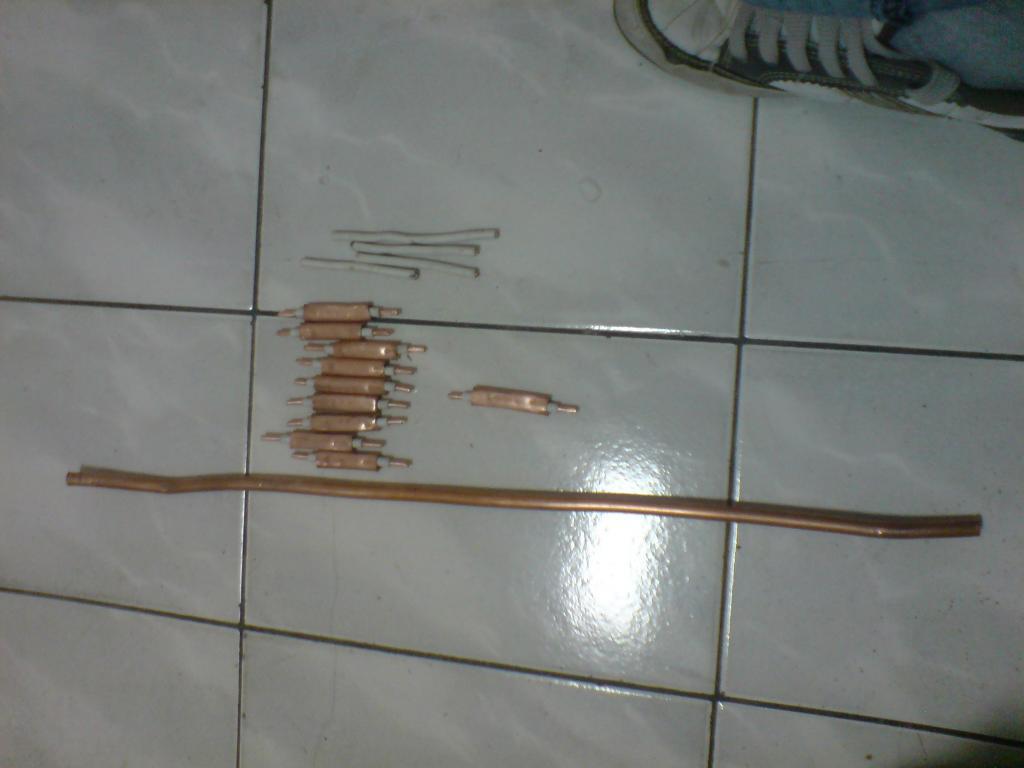

Cortei o tubo de cobre em gomos de 4 cm

Cortei o fio de cobre em 8 cm

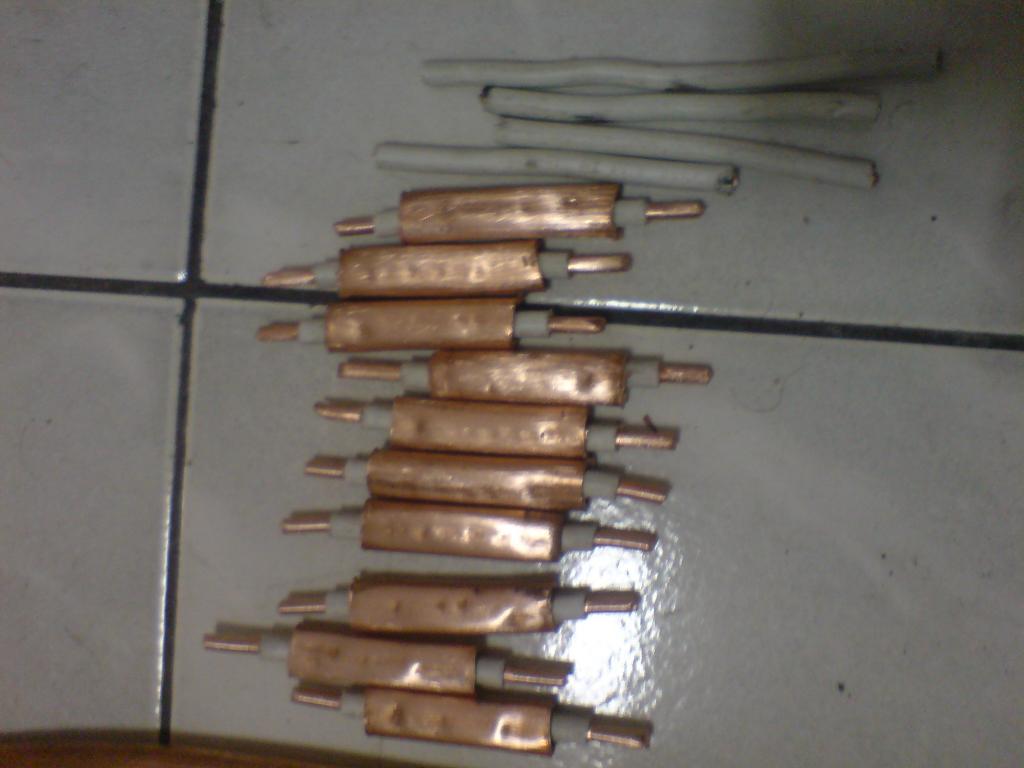

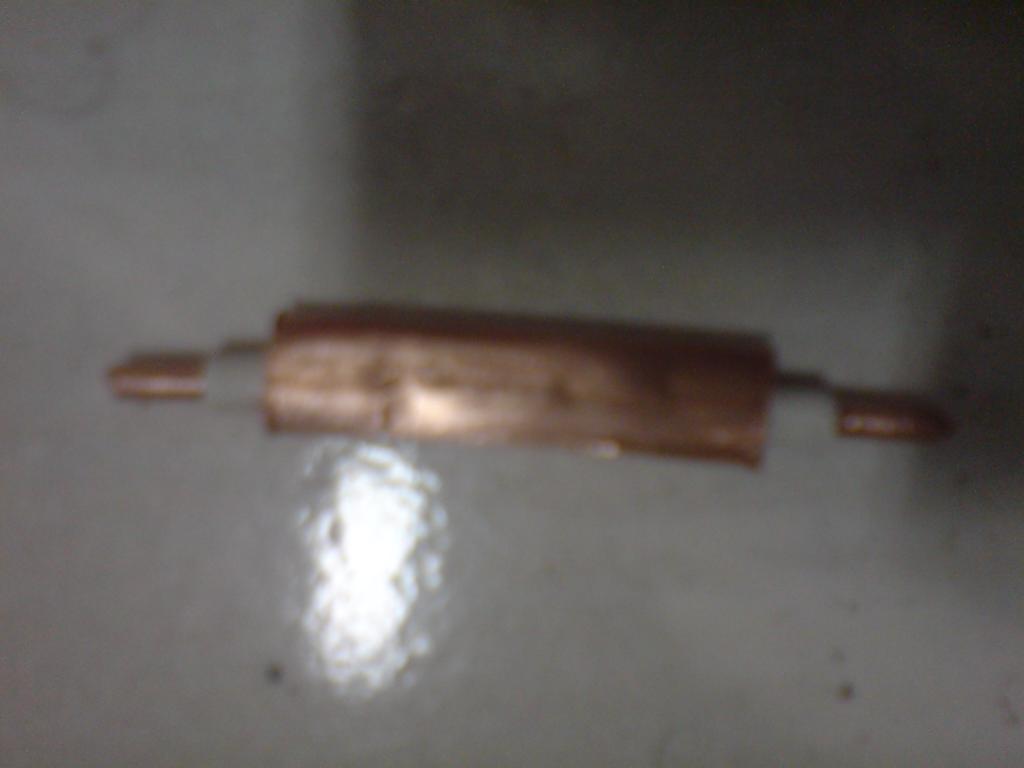

Passei o fio de cobre por dentro do gomo de 4 cm deixando 2 cm de cada lado

Apertei com o alicate o tubo de cobre para prender no fido de dentro

Depois disso é só você lixar o cobre e soldar no mesmo esquema da antena de RGC

Com ferro de soldar normal não consegui soldar, pois o estanho escorrega

Então em vez de soldar passei isolante para juntar as partes

1 metro de pvc não deu todos os gomos

Os gomos que sobraram levei para um cara da manutenção onde eu trabalho e pedir para ele soldar

O único jeito de soldar é com um maçarico

O sinal melhorrou, minha antena de 8 dbi pegava 70% de sinal do meu ap client

com essa antena o sinal chegou a 86%

pretendo soldar tudo para ver se fica melhor

é isso ai galera o material é barato e fica bom a antena

agora estou ampliando o sinal da minha rede com repetidores ligados a essas antenas caseiras

seguem as fotos

[Guelweles]

Tio Soldando para mim^^

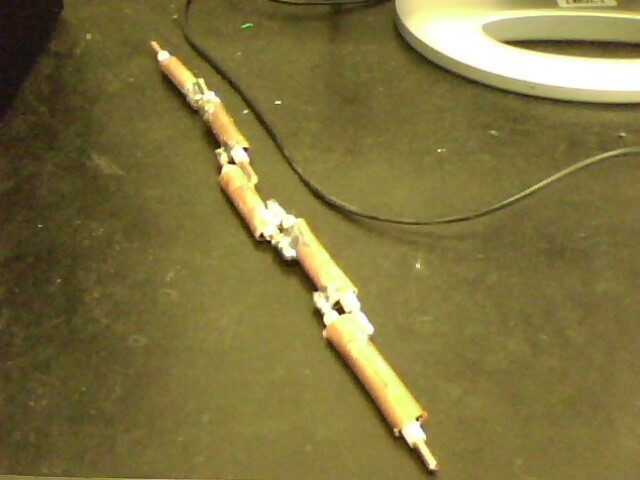

Gomos que restaram soldados

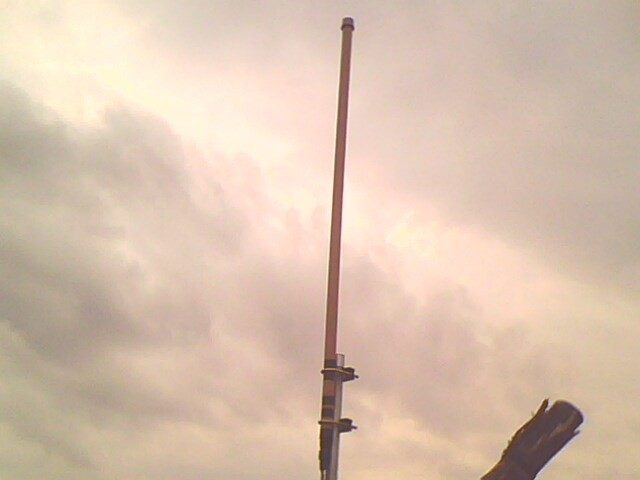

Antena pronta. já está em uso

Desculpem pelo tamanho da fonte, sou novo aqui, achei q ia ficar pequeno rsrsrs

[Guelweles]

68 visita e nenhum post?

ninguém gostou da ideia?

[PatchLevel]

Valtou postar os resultados.

Quanto de melhora foi percebido?

[Tazaki]

Os cálculos foram feitos para qual frequência, pois achei esses numeros muito redondos.

[Jurusbaldo]

Realmente amigo, estes tamnhos seus foram calculados como?

Estou pesquisando pra montar minha antena e alguns sites esplicam sobre o tamanho de 1/4 da onda pra fazer as antenas e este é de aprox 30mm (3,0 cm).

E mais uma coisa, quanto mais gomos maios o meu ganho?

Um abraçco.

Diego.

[Tazaki]

É importante manter a impedância da antena para a maior dissipação da potência.

E além de 1/4 de onda você pode utilizar outros múltiplos.

[Guelweles]

Então sobre esse lance de calcular onda, frequência dbi não sei como calcular

Eu tive melhora de 16 % do sinal em relação ao ap client

Tinha client meu que não tinha visada com minha antea, ele conectava as mais ou menos de 15 á 18% e fica a 1MB, depois de instalada essa antena ele conectou a 29% e conseguiu se manter em 11MB do padrão B.

Galera eu soldei a antena mas não ficou boa não sei porque rsrsrs

Vou preferiar deixar na isolante mesmo porque ficou, e soldar deu muito trabalho e não ficou bom rsrs

Alg sabe como posso calcular os DBI dela?

[Tazaki]

Não consigo entender essas porcentagem, por favor refaça os restes e coloque os valores em DBmW. aí sim poderemos ter uma ideia do ganho.

[Guelweles]

Tudo bem

Só que ai eu vou precisar de um note com o netstumbler para poder ver o sinal rsrs

vou ver se consigo arrumar ^^

[Guelweles]

Galera andei lendo um pouco mais sobre essas omni

Vi que elas trabalham com 1/4 de onda e outras com 1/2 de onda

Preciso fazer cada gomo medindo 1/4 de onda ou 1/2 de onda?

Qual seria a medida total de um gomo?

obrigado

[mdcast37]

Muito bom seu projeto vou coloca- lo em pratica e depois dou a resposta

[Eagle eye]

Amigo eu tentei a antena com o cabo rgc e não obtive muito sucesso.

estou tentando montar uma antena e ja testei alguns projetos na qual nao obtive o resultado esperado.

o seu projeto funciona bem?

como descobriu este projeto?

Obrigado!

[Nocyvo]

opa......

muito me interessa isso

conseguiu captar o sinal dela até qnt metros?

fez com fios de cobre do tipo rígido de fiação elétrica de qnt mm de bitola?

valeu

[Ihesley]

Ae amigo to querendo faze esse projeto me minha rede...!

a minha casa he mais alta e fica em um morro onde não tem interferencia nenhuma..!

Sera q meu sinal vai pega ate quantos metros ?

[fernandosoflay]

vei a atena e fácil de fazer so nao entendi como colocar montar o conector na antena

[MarcusJMF]

Pessoal, os cáculos utilizados para a antena com o RG-213 (núcleo flexivel)é de 1/2 onda e 1/4 na ponta!!

Fator Velocid (V) = 0.66Veloc Luz © = 299792458

Freqüência (f) =2441000000

V * C 0.66 * 299792458

1/2 comp. Onda = ------ = ---------------- = 0.0405m = 40.5mm

2 * F 2 * 2441000000

com o RCG-213 (núcleo rigido)

Fator Velocid (V) = 0.82Veloc Luz © = 299792458

Freqüência (f) =2441000000

V * C 0.82 * 299792458

1/2 comp. Onda = ------ = ---------------- = 0.05035m = 50.4mm

2 * F 2 * 2441000000

OBS.: vejam que o fator de velocidade dos cabos variam!! o problema é calcular o fator de velocidade desse "cabo".

Velam esse site q dá uma ideia boa..

[Adilson Pires]

[ATTACH]61903[/ATTACH]

Tio Soldando para mim^^

[ATTACH]61904[/ATTACH]

Gomos que restaram soldados

[ATTACH]61905[/ATTACH]

Antena pronta. já está em uso

Desculpem pelo tamanho da fonte, sou novo aqui, achei q ia ficar pequeno rsrsrs

http://wireless.gumph.org/articles/homemadeomni.html

[inforpablo]

Qual o Alcance aproximado da Antena Homini caseira.. em quilometro

[edsomel]

Entendi o projeto e a execução, mas gostaria de saber como foi feita a conexão do terminal na antena. De que tipo?

Valeu!

[Ronivonrr]

Beleza iermao, minha duvida e o seguinte, o conector tem positivo e negativo.

se o positivo liga no fio decobre, onde liga o fio negativo, Obrigado Ronivon!!!

[Lukmilani]

Me explica uma coisa amigo, pelo que eu percebi você ligou o núcleo do cabe rgc213 ao terra que no caso são os gomos de cobre nesse seu projeto, minha dúvida é de como você conecou a antena do router como você ligou o terra da antena pois eles estão em curto..??

[boyhytech]

[ATTACH]61903[/ATTACH]

Tio Soldando para mim^^

[ATTACH]61904[/ATTACH]

Gomos que restaram soldados

[ATTACH]61905[/ATTACH]

Antena pronta. já está em uso

Desculpem pelo tamanho da fonte, sou novo aqui, achei q ia ficar pequeno rsrsrs

como ficam as pontas, as fotos não mostram

[vianney]

Oi pessoal,

E para frequencia 3g de 850mhz, eu tenho um pedaço do rg-213 queria aproveitar, tenho um conector n fêmea sobrando que quero utilizar também.

Uma dúvida como vocês calculam a ponta de cada parte, a ponta desencapada como vocês determinam o tamanho?

Muito obrigado por qualquer dica,

Feliz passagem de anos a todos

Vianney

[BELA FLOR]

ai galera montei uma antena seguindo o princípio de antena de cabo rgc

materiais usados

1m tubo de cobre, paguei r$10,00 no metro

2m fio de cobre, paguei r$3,20 no metro

1m cano de pvc, paguei r$2,20 no metro

1 conector n fêmea, paguei r$10,00

a montagem foi feita da mesma forma que a do rgc

fiz a do rgc tb, mas esta ficou melhor o sinal

cortei o tubo de cobre em gomos de 4 cm

cortei o fio de cobre em 8 cm

passei o fio de cobre por dentro do gomo de 4 cm deixando 2 cm de cada lado

apertei com o alicate o tubo de cobre para prender no fido de dentro

depois disso é só você lixar o cobre e soldar no mesmo esquema da antena de rgc

com ferro de soldar normal não consegui soldar, pois o estanho escorrega

então em vez de soldar passei isolante para juntar as partes

1 metro de pvc não deu todos os gomos

os gomos que sobraram levei para um cara da manutenção onde eu trabalho e pedir para ele soldar

o único jeito de soldar é com um maçarico

o sinal melhorrou, minha antena de 8 dbi pegava 70% de sinal do meu ap client

com essa antena o sinal chegou a 86%

pretendo soldar tudo para ver se fica melhor

é isso ai galera o material é barato e fica bom a antena

agora estou ampliando o sinal da minha rede com repetidores ligados a essas antenas caseiras

seguem as fotos

[attach]61898[/attach]

[attach]61899[/attach]

[attach]61900[/attach]

[attach]61901[/attach]

seria possivel voce explicar detalhadamento como ficou ligado no conector e onde fica ligado o terra da antena que É a parte que nÃo entendi muito se possivel tirar nossa duvida.obrigado pela atenÇÃo.ok
