Sensor de Luz

[miniman12]

Dae galera estou criando um circuito que sob luz o led desliga e na sombra o led liga.

Eu fiz o primeiro teste só que eu havi trocado o LDR pelo resistor, dai ele estava sensivel a luz.

Quando eu troquei o circuito não funcionava muito bem, sob luz o led estava meio aceso e sem luz ele ficava um pouquinho mais forte, quase não dá para ver a diferença.O meu circuito é básico, divisor de tensão com LDR a saida vai em um transistor NPN que vai para um LED.

Como faço para aumentar a sensibilidade?

[miniman12]

Alguem por favor?

[jorgeletronico]

bem,se e um divisor você pode modificar o valor da resistencia ,e ir testando ate chegar a um q te agrade.Falei!

[miniman12]

Eu tentei mas tipo dai a luminosidade de quando está sobre sombra tambem abaixa.

[codename]

Olá, estou desenvolvendo um projecto semelhante, mas que em vês de ser apenas o controlo de Ligado/Desligado, envolve também a intensidade luminosa da Luz.

miniman12, poderias colocar um esquema ilustrativo do circuito que estás a utilizar?

Obrigado.

[Lokasso]

Se você quiser que ele só acenda totalmente ou apague totalmente (sem estados intermediários) você pode usar um apmplificador operacional como comparador: em uma das entradas o divisor de tensão com o LDR e na outra um outro divisor de tensão, que inclusive pode ser ajustável para que você possa controlar o limiar. Aí na saída deste ampop o led.

Edit: fiz um esquemazinho. Os valores dos resistores são apenas para você ter um ponto de partida, e variam conforme o LDR disponível e o limiar desejado.

[codename]

obrigado Lokasso, o esquema ajuda bastante!

no caso de eu querer os estados intermediários, como ficaria o esquema removendo o ampop?

[Lokasso]

Não é necessário remover o operacional não. Basta utilizá-lo agora como amplificador, e não como comparador. Dê uma pesquisada em circuitos com amplificador operacional (mais especificamente os que usam realimentação negativa, como o "amplificador não inversor" ou o "amplificador inversor") pra ter uma ideia melhor.

Assim que eu me livrar de umas provas que terei nesta semana (mais especificamente uma de eletronabo, ops, digo, eletromagnetismo) poderei ajudar mais...

[codename]

opa, vou rever melhor o assunto.

também estou a ter uma cadeira muito chata, chamada Electromagnetismo e Ótica.

[Lokasso]

Ah, só agora que me veio à mente: no circuito que passei acima, pode-se retirar o resistor que está formando um divisor de tensão com o potenciômetro e usar somente o potenciômetro para esta função. Coloca-se seu cursor na entrada do ampop, um de seus terminais em VCC e o outro em 0V... A diferença é pequena, mas é um componente a menos pra se dimensionar, já que será permitida agora uma faixa de ajuste mais ampla da tensão de comparação...

[codename]

Lokasso, tentei fazer a montagem do circuito que colocaste em cima, mas não obtive sucesso. que valor de resistência se deve colocar em divisor de tensão com o potenciómetro? suponho que tenha de ser bastante elevado para evitar estar limitar o potenciómetro.

não percebi como estás a dizer para remover essa resistência e ficar somente o potenciómetro, poderias colocar um novo esquema?

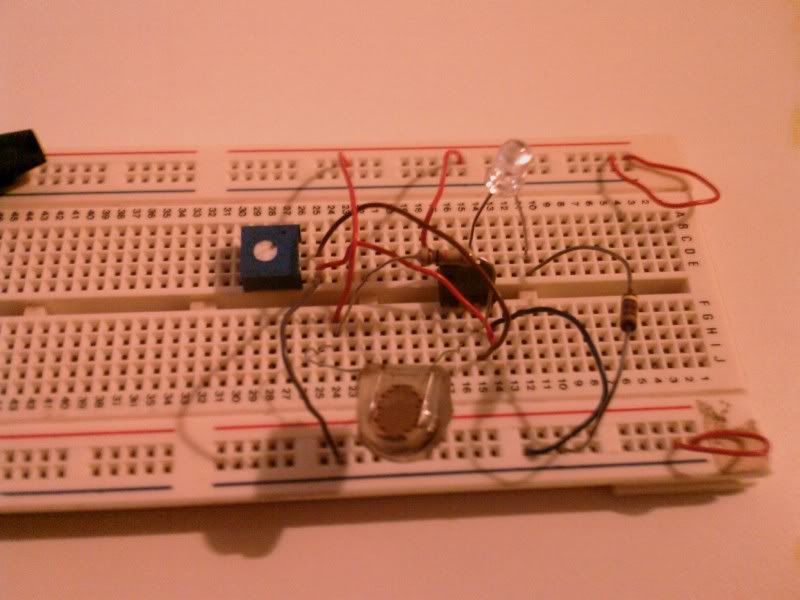

talvez um pouco confuso, mas eis a montagem que fiz:

[Lokasso]

Realmente está confuso, rsrsr.. parece que você ligou uma das entradas do ampop direto no terra (pino 3), e o trim-pot não está ligado em nada... o lado de cima não dá pra ver direito =/

Guenta aê que mais tarde eu posto o circuito que eu falei =)

[codename]

ok obrigado

[Lokasso]

Aí vai... como eu disse a mudança é bem pequena, apenas tirei um resistor.

[codename]

peguei, mas continuo sem saber que valor usar na resistência que tá em baixo, do lado esquerdo do esquema! 10k ?

[Lokasso]

Teoricamente qualquer valor poderia ser usado, mas para evitar problemas coloque um resistor de mesma ordem de grandeza do valor da resistência do LDR... tipo de o seu LDR varia de uns 5-100K coloque um valor intermediário, tipo, uns 30K. O valor exato desse resistor é irrelevante neste caso...

[miniman12]

Eu pensei em fazer uma porta logica com componentes comuns tem como?

Dai eu faço o circuito sendo sensivel a luz com um inversor entenderam?

[Lokasso]

Boa ideia miniman12 ! Bastante simples e funcional. voce esta pensando em colocar o divisor de tensão com o LDR na entrada de uma porta NOT (inversora) certo ?

Pra isso basta verificar a tensão de entrada da porta pra qual sua saida muda de estado (tensão de limiar) e calcular o resistor de modo que nos estados com/sem luz a tensão de saida do divisor varie acima e abaixo disto.

Algo a se pensar e' se ha histerese nesse limiar (acredito que se houver sera pouquissimo, mas...) e qual a impedancia de entrada da porta inversora, o que pode mudar um pouquinho o valor do resistor a se usar... Nada que um pouquinho de paciencia e um multimetro nao resolvam !

Assim que voce montar poste os resultados pra gente !

[miniman12]

O problema é que eu gostaria de fazer o circuito sem usar um CI.Você sabe como fazer uma porta inversora?

[Lokasso]

Olha, seria algo mais ou menos desse tipo:

http://www.geocities.com/romulo1954/gifjpeg/IMG00006.GIF

só que eu acredito que fazer isto com componentes discretos não vai lhe dar resultados muito satisfatórios. A função de transferência (é basicamente um "gráfico" que relaciona a saída para cada valor de entrada) não vai ser muito boa... o que quero dizer é que a luminosidade do LED que você vai colcoar na saída vai variar um pouco com a variação da luz em vez de ele estar totalmente aceso OU totalmente apagado, sem estados intermediários...

Qual seria o problema em usar CI ? Um amplificador operacional comum (o 741, por exemplo) é barato, fácil de encontrar, e tem só 8 terminais, sendo que você precisará usar (e portanto soldar) apenas 5 deles, não é difícil.... Fora que um ampop é bastante versátil: caso desejado futuramente, vai ser fácil alterar o funcionamento do circuito incluindo um ou outro resistor aí no meio, sem ter que tirar o ampop.

[miguelmhill]

Tenho um esquema pra isso.

Só vai um transistor, dois resistores, o LED e o LDR, mas não sei postar ela aqui..

[xyko-2020]

Tenho um esquema pra isso.

Só vai um transistor, dois resistores, o LED e o LDR, mas não sei postar ela aqui..

Use Modo Avançado ---> Gerenciar imagens.

[miniman12]

eu possuo um ci com 4 portas NAND vou usalo então obrigado.

Se eu deixar as outras 3 portas "voando" vai ter algum problema?

[xyko-2020]

Não deixe as entradas não usadas flutuando, ligue-as ao GND ou VCC. As saídas você pode deixar sem conexão.

[miniman12]

ok vou tentar
