Projeto Tesla Coil com flyback. ( Bubina de Tesla - Raio em Antena )

[kowtow]

Ola pessoal, estou querendo construir esse projeto:

http://www.instructables.com/id/MAKE-A-HIGH-VOLTAGE-SUPPLY-IN-5-MINUTES/step1/Some-Info-on-CFLs/

Alguem poderia me explicar melhor?

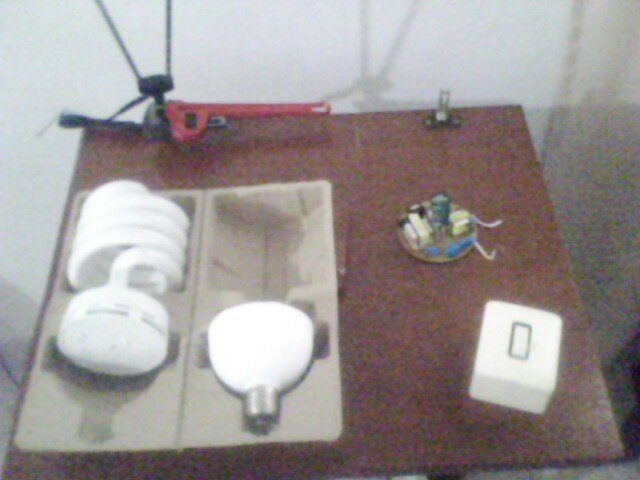

As fotos em anexo sao minhas, ja tenho os itens...

Coloco o circuito da lampada ligada em 220v ( com chave 1/0 ) e a parte do circuito para o flyback que estou confuso.

Ou se alguem tiver, um projeto parecido, me passem por favor.

Obs.: Estou ciente do perigo do flyback.

Conforme irei montando, irei postando fotos.

abraço pessoal!

[Alex :P]

O que você está querendo montar é uma Bobina de Tesla em estado sólido, usando a alta tensão do oscilador da lâmpada para excitar o flyback e obter M.A.T.. O projeto em si é interessante e bastante útil para acionar dispositivos de alta tensão (lasers, neons, globo de plasma, etc), lembrando que todo cuidado é pouco quando se trata de altas tensões e altas correntes.

[kowtow]

Boa tarde!

Obrigado pela resposta

Sabe me dizer, na tomada para o circuito da lampada, se tem ordem correta ou tanto faz? tenho medo de ligar e desarmar os disjuntores da casa.. rs

Se alguém souber mais informações como eu termino esse projeto, msg ae!!

valeu! Abraçoo!

[Alex :P]

Não, a tomada tem corrente alternada, logo não há certo ou errado nos fios de entrada da rede, só os do flyback, porque eles tem resistências diferentes.

[kowtow]

Acredita que eu não encontro o saída do circuito da lampada para ligar no flyback? kkkk

[Alex :P]

São os dois que iam ligados na lâmpada vão ligados no flyback...

[kowtow]

Mas no circuito tem 3 saídas que são 3 pedacinhos bem fininhos de cobre que vai para a parte superior da lampada... são eles mesmos?

[brucanpo]

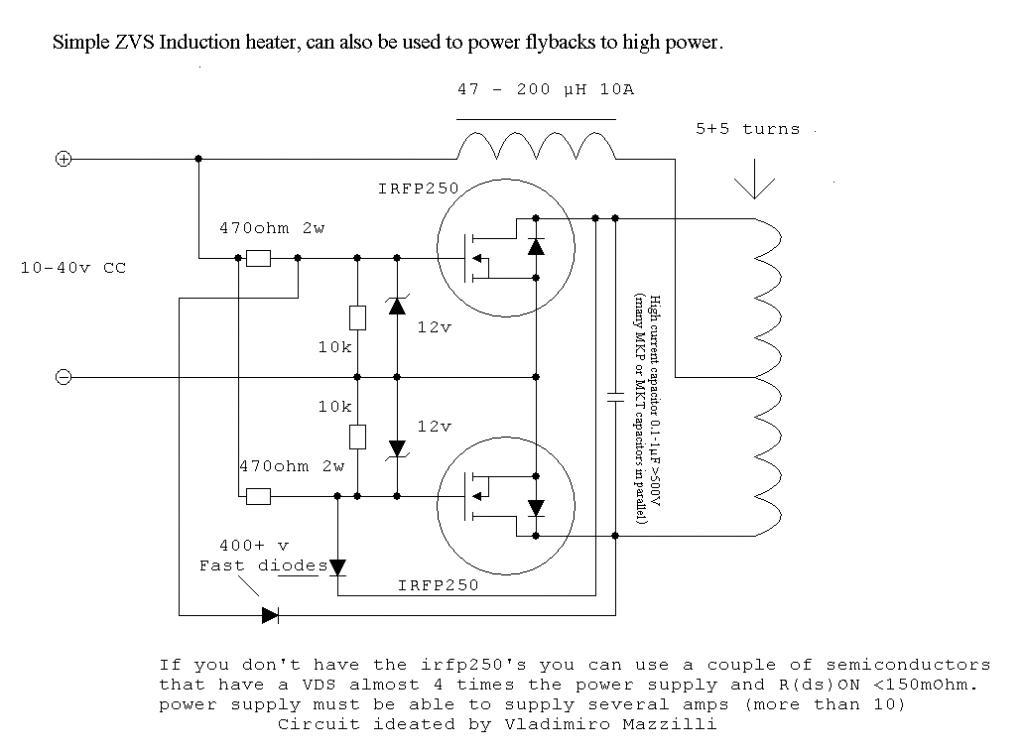

Boa tarde meu caro, ano passado eu fiz um projeto de Bobina de Tesla também, mas no meu projeto eu utilizei um circuito eletrônico para alimentar o fly back. O pessoal chama de ZVS, coisa simples, utilizava um indutor, e dois transistor.

[Ibraim Rebouças]

Veja se isto ajuda: http://www.centelhas.com.br/biblioteca/fontes_de_alta_tensao.pdf

[kowtow]

Obrigado pessoal pela ajuda

No circuito da lampada fluorescente, tem 4 saídas identificadas como P1 P2 P3 P4 ... qual delas eu ligo no flyback? Deve ser no P1 e P4 né?

http://www.centelhas.com.br/1875/

Vixi, eu acho que está tudo certinho pessoal mas não está funcionando! Me ajudem por favor

Material:

- Lampada Fluorescente 59W 220v

- Flyback de um monitor de 15'

- Antena de TV comum

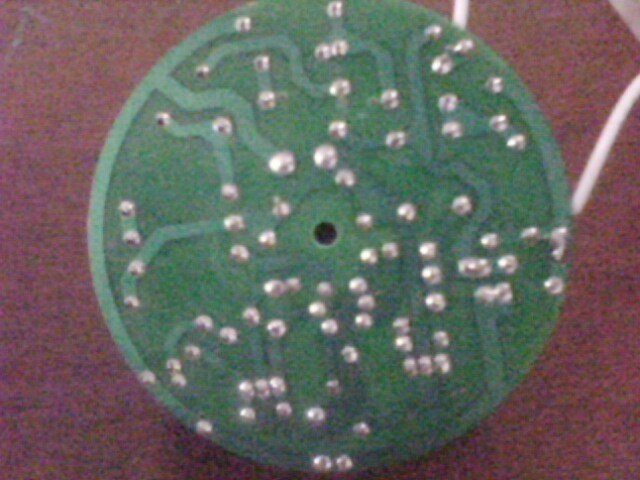

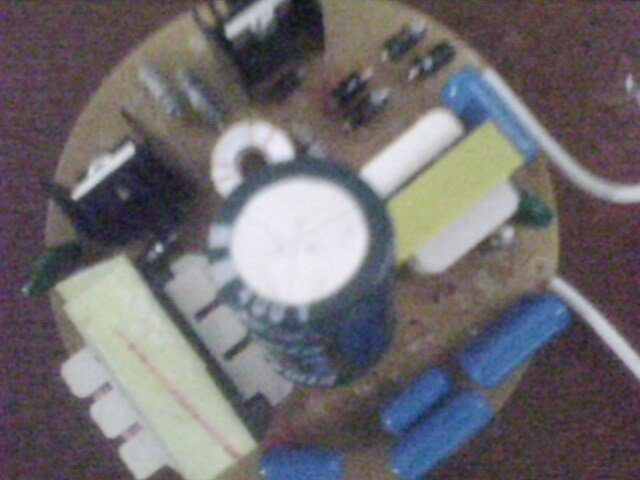

1) Retirei o circuito que fica dentro da lâmpada, na entrada alimentei com 220v e a saída ( não tenho certeza se está correto ) aonde está marcado P1 e P4 ... no P2 e P3 deixei sem nada.

2) Aonde estava P1 liguei no ponto 2 do flyback, e o P4 no ponto 1 do flyback. ( errei na hora de digitar na foto o correto é P4 ao invés de P2 )

3) No ponto 7 do flyback liguei na primeira parte da antena.

4) A saída de alta tensão eu liguei na segunda parte da antena.

Alguém encontrou algum erro?

Ele não está funcionando buááá...

Modelo do flyback:

Retirei o flyback de um monitor que estava funcionando então ele está ok.

A lampada antes de eu desmontar estava funcionando também, era nova.

Suspeito que eu devo ter feito alguma ligação errada ou seila... esses P1 e P4 estão um pouco duvidosos também...

Abraço pessoal!
