Isto seria um fototransistor?

[arh]

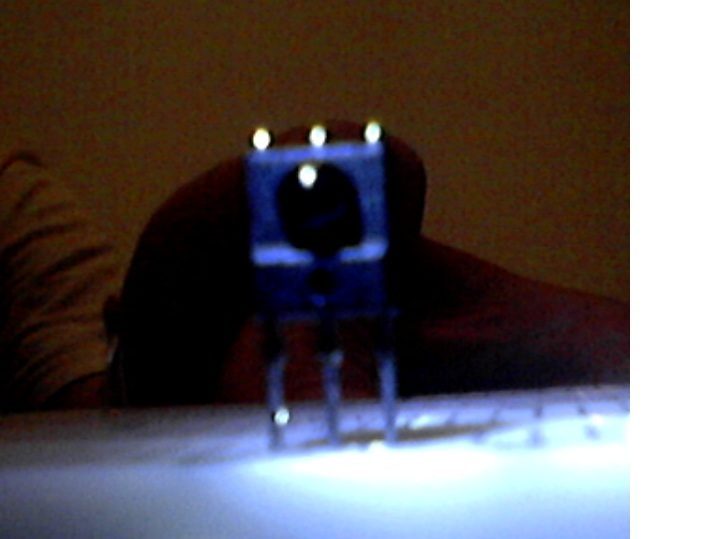

galera achei esse componente aqui em casa, dei uma pesquisada no google, e achei uns que parece com isto que tenho aqui.

isto seria realmente um fototransistor?

medindo aqui com um multimetro deu que ele é npn, ficando assim na seguindo a foto E...B...C

mas nesse link aqui http://eletronicos.etc.br/wp-content/uploads/2009/05/cont010b.jpg

como ficaria a base? nao entendi.

obs: como faz pra ficar a foto certinha tipo esse topico

http://forum.clubedohardware.com.br/fonte-alimentacao-ajustavel/963006

[jorgeletronico]

um fototransistor ,tem sua base sensivel a luz,quando recebe luz ele conduz.

[arh]

Caro Jorge, acho que não fui claro

A duvida é como ficaria a ligação, tipo

O emissor ta saindo para o capacitor e resistor, o coletor ta vindo do B+,

E como ficaria a base? Ficaria so a trilha purinha? Sem ligar a nada?

[Zin]

Acredito que seja um sensor IR, usado para receber sinais de um controle remoto, como este:

http://pdf1.alldatasheet.com/datasheet-pdf/view/26604/VISHAY/TSOP1838.html

[arh]

Zin tu respondeu minha proxima duvida rs.

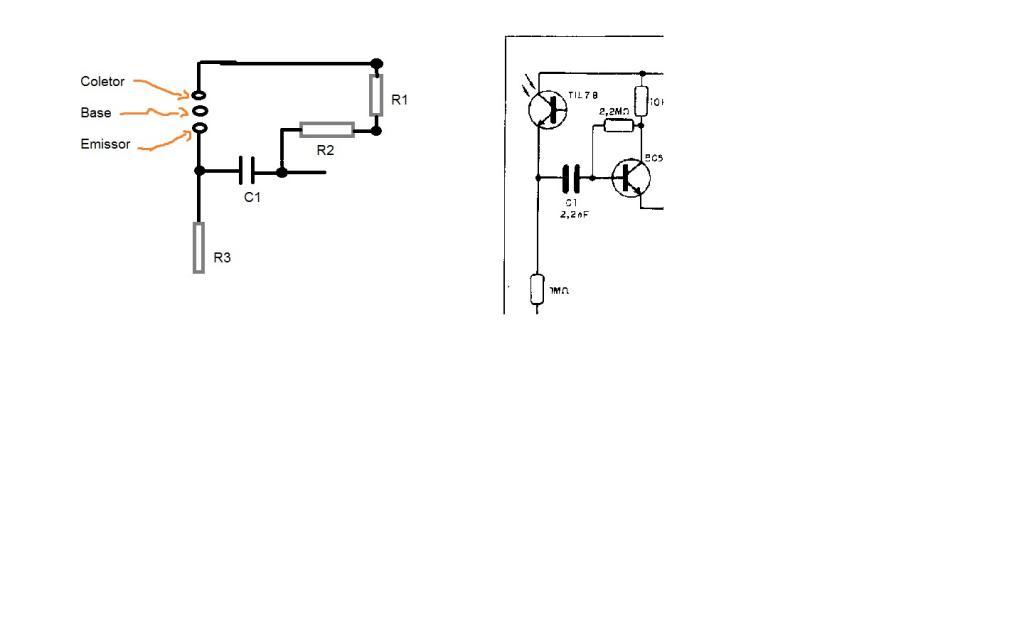

mas a primeira ainda fica, fiz um desenho meio tosco no paint pra ver se da pra entender.

saca só.

olha o desenho, o coletor ta vindo de algum lugar, o emissor ta indo pra algum lugar, e a base ficaria sem ligar a nada?

[Zin]

Então, se ele é mesmo um sensor IR, não vai funcionar como fototransistor. Ele apresenta um nível baixo quando detecta um sinal IR modulado em 38kHz.

[arh]

Ele tava numa capinha tipo essa, praticamente idento a isso

http://www.google.com.br/imgres?q=sensor+ir&um=1&hl=pt-BR&client=firefox-a&sa=N&rls=org.mozilla:pt-BR:official&biw=1440&bih=769&também=isch&tbnid=1VKKZomoXsSJWM:&imgrefurl=http://ryan.com.br/wp/review-samsung-p366/&docid=Gmd4jbwORnmZnM&w=320&h=236&ei=715pTo6BMMbegQekp8TxDA&zoom=1&iact=hc&vpx=374&vpy=467&dur=3470&hovh=188&hovw=256&tx=201&ty=134&page=8&tbnh=135&tbnw=180&start=195&ndsp=28&ved=1t:429,r:8,s:195

Se precisar tiro mais foto

[Zin]

Sem dúvidas, é um sensor IR. Ele tem três pinos: +5V, GND, sinal.

Você tem acesso a placa da qual ele foi retirado? Fica mais fácil identificar os pinos lá.

[arh]

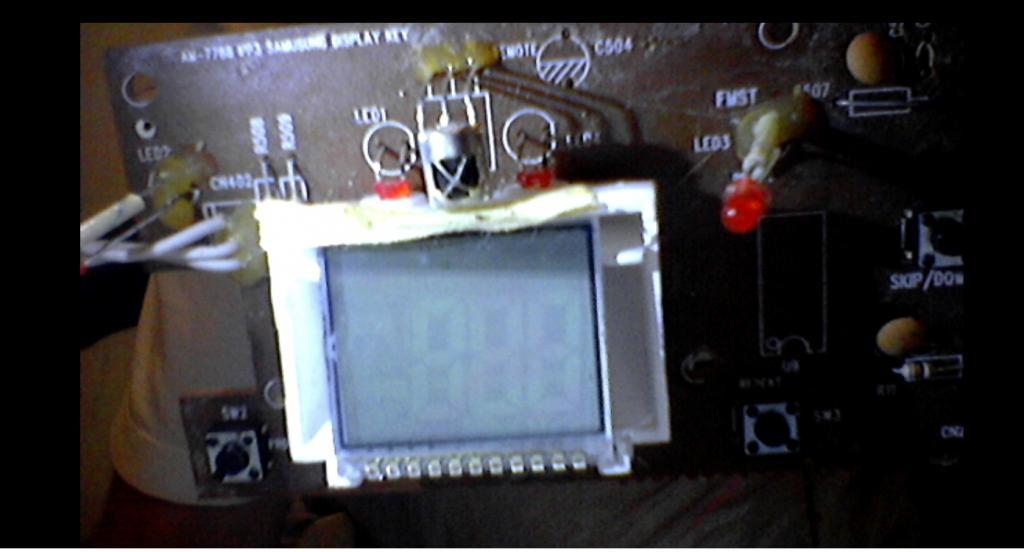

desse dai nao, mas tenho um outro aqui que ta na placa ainda.

com isto nao daria pra fazer um receptor nao?

[jorgeletronico]

É um receptor ir.So funciona se receber uma portadora de 38khz,se bem que tem 36 e 40 se nao me engano.Mais da sim pra fazer um recptor,e chavear um rele.

[arh]

teria algum meio de saber qual é os terminais? o in, out e o gnd?

daria pra mim fazer alguma coisa parecida com esta?

http://eletronicos.etc.br/wp-content/uploads/2009/05/cont014b.jpg

[Jambao]

Para saber quais são os terminais é só consultar o datasheet da peça. Isso é um TSOP. Para saber que TSOP é esse é só verificar com uma boa lupa, a identificação que tem nele. A não ser que essa identificação esteja apagada ou difícil de ler. TSOP é um receptor miniatura para sistemas de controle remoto que usam IR. Os 3 terminais correspondem a alimentação dele e a saída de dados. Olhando de frente o TSOP, ou seja, vendo a parte redonda de frente, os terminais são: o do meio é o terra, o da esquerda é saida de dados e o da direita é Vcc.

Isso não é um fototransistor e nem um um fotodiodo comum. Como disse antes, isso é um receptor completo de IR. Mais detalhes, é só pegar o datasheet mencionado pelo Zin.

Quanto a pergunta que você fez se daria para usar ele no esquema mecionado, acho que não. O TSOP recebe uma série de pulsos codificados por um transmissor de IR(um controle remoto por exemplo) e na saida dele saem os pulsos demodulados para serem decodificados num sistema previamente programado para executar tarefas. É muito usado em TV's, DVD's players, receptores digitais, etc. Veja no datasheet mais informações.

O que posso informar, baseado no datasheet é que dentro do invólucro do TSOP há vários circuitos e o diodo usado em seu interior, responsável pela captação de energia na região do infravermelho(IR), é um diodo PIN. O nome PIN é referente à construção do mesmo. Além de ter as duas camadas de silicio P e N, existe uma camada de silício sem dopagem, daí o nome: intrinseco. Então fica assim: Camada P, camada intrinseca, camada N. Por isso o nome: PIN. Mais detalhes, consulte sobre o diodo PIN.

[jorgeletronico]

Pera la ,eu tenho varios desses receptores e cada um a configuração dos pinos sao diferentes.Se nao achar o datasheet pode tentar achar os pinos da seguinte forma:

Ligue um resistor de 100 ohms em um dos pinos e alimente,em outro coloque o terra e com um multimetro meça o pino que sobrou,e com um controle remoto acione o receptor.Se a tensão do pino ficar em 5v e no momento em que acionar o controle ela cair ,quer dizer que este pino é a saida ,caso nao acontecer va tentando ate achar o pino em que acontece o que mencionei.Quanto a segunda pergunta ,sim da pra fazer este projeto sim,porém atente que precisara usar um controle remoto pra ligar e desligar,procure que aqui mesmo no forum tem um circuito deste ,para ligar uma lampada usando um controle de tv.Abraços.....
