Senhores.

baixei um circuito da internet de uma matriz de propaganda (aqueles paineis que ficam passando mensagens), só que no arquivo não vem o circuito, só tem o esquema da pci, ai só sei que no circuito usa o pic 16f877 e usa 4 demultiplexador 74HC154 ai tem varios transistores resistores e tem mais um ci que não sei para que serve tenho a suspeita que pode ser um max232 pra faze a comunicação do pic com pc porque este ci esta ligado em um db9. ai complica um pouco mais pra mim porque a placa é dupla face tem trilhas tanto no lado dos componente como no outro lado.

e bm não sei muito bem como funcionam aquelas matriz de leds eu tenho duas pra fazer teste com este circuito depois de pronto que são 5 colunas e 7 linhas, e na parte de baixo tem acho que uns 14 pinos, não sei qual é pinagem certa pra ligar qual é o gnd.

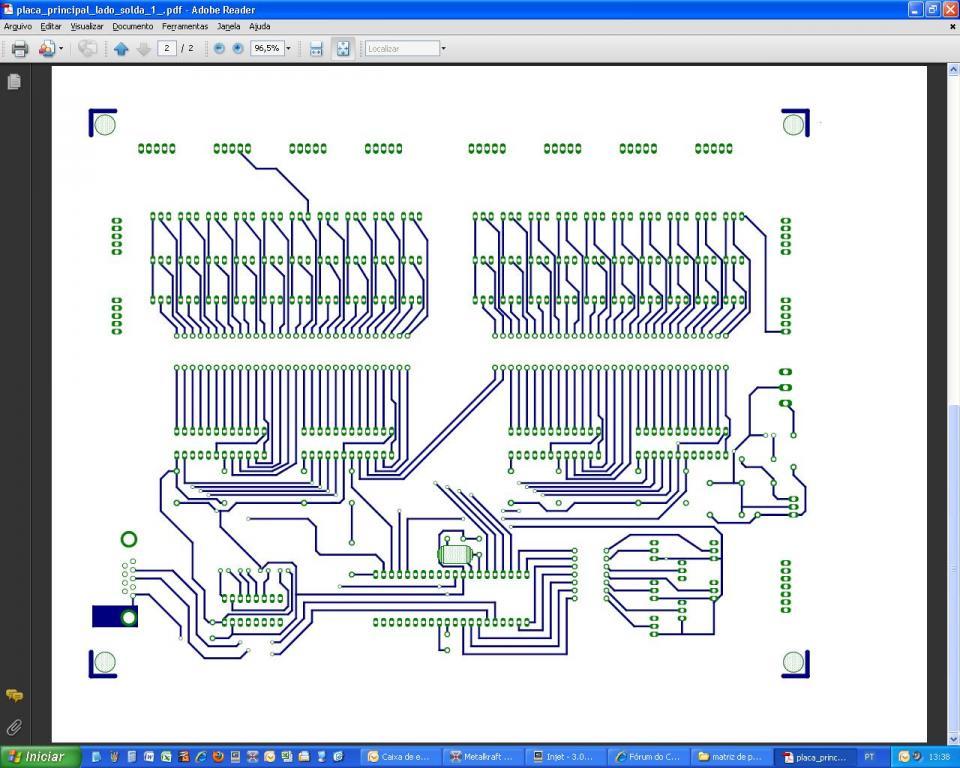

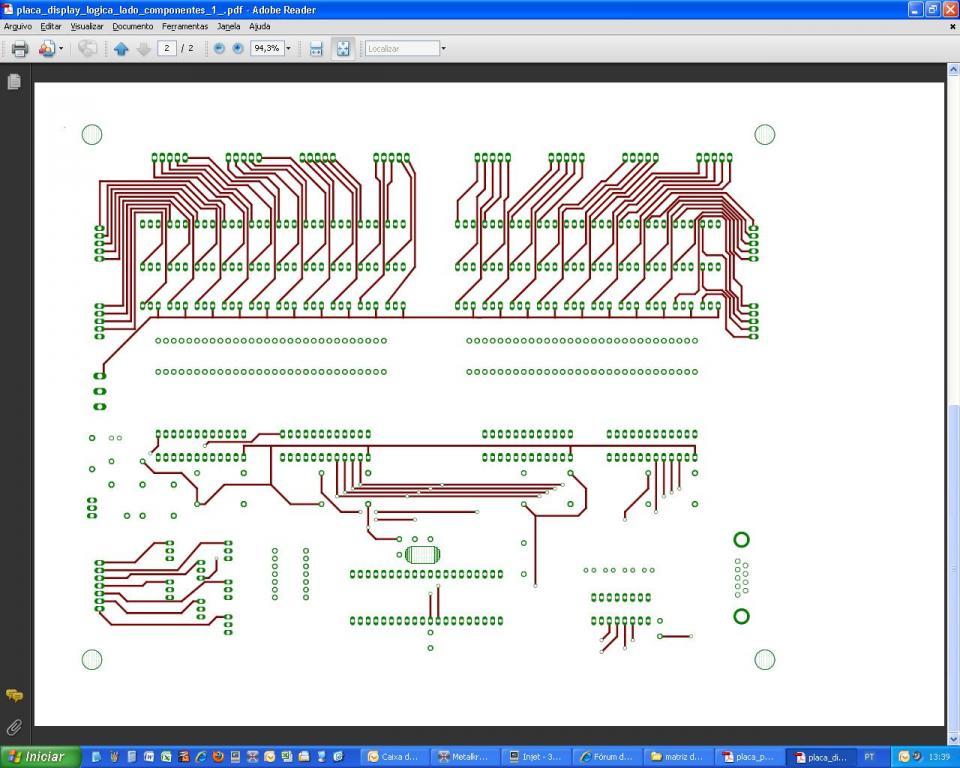

vou postar aqui o arquivo que tenho do esquema da placa, se alguem puder me ajudar, creio que sera bem construtivo este topico e sera um projeto bem legal de fazer.
