Fonte simetrica!

[mrvalterhugo]

ola a todos, eu queria a visão tecnica de vocês sobre essa fonte variavel simetrica, ja li varios topicos sobre fontes, e vi que o maior problema e a dissipação, quem sabe essa tambem, e com um bom dissipado ela se torna viavel?

http://construyasuvideorockola.com/proyect_fuente_dual_variable.php

http://construyasuvideorockola.com/downloads/fuente_v_r_s.pdf

e essa aqui?

http://construyasuvideorockola.com/proyect_fuente_variable.php

http://construyasuvideorockola.com/downloads/fuente_r_v.pdf

[faller]

Todas elas sofrem de alguns problemas:

1) Alta potência dissipada, no pior caso chegando a mais de 90 Watts.

2) Regulação pobre na saída pois a saída, no emissor do transistor, está fora do laço de regulação do CI;

3) Ausência de proteção contra curto ou alta corrente na saída. Um curto e o transistor se vai na hora.

Pergunte-se, a si mesmo, e só prossiga se a resposta for sim:

1) Tens certeza de necessitar tensão variável até 30 Volts:

2) Tens certeza de lhe ser extremamente útil uma fonte ajustável simétrica?

3) Imagina ter uso para ela, simétrica até 30 Volts?

4) É certo afirmar que duas fontes simples, ajustáveis não resolveriam seu problema de alimentação?

Se a resposta for sim nas quatro perguntas, siga na busca de algum esquemático melhor para fazer sua fonte simétrica ajustável. Esse dai não acho que valha a pena..

[mrvalterhugo]

eu quero uma fonte variavel, se for simetrica e bem vinda, de 20 a 25v esta bom, mas se não for simetrica não tem problema, fica ate mais simples ne mesmo? e com duas fontes simples dessas e possivel fazer varias configurações ne mesmo? e de preferência de 3a.

[faller]

eu quero uma fonte variavel, se for simetrica e bem vinda, de 20 a 25v esta bom, mas se não for simetrica não tem problema, fica ate mais simples ne mesmo? e com duas fontes simples dessas e possivel fazer varias configurações ne mesmo? e de preferência de 3a.

Fonte de alimentação ajustável 1,2 a 20V x 10A - Primeira parte - Montagem

Improvise, modifique, adapte..

Ou inove: Fonte ajustável para bancada - Uma visão diferente

[mrvalterhugo]

me interessei mais pela Fonte de alimentação ajustável 1,2 a 20V x 10A - Primeira parte - Montagem , mas a chaveada e muito simples tambem, e se eu for fazer a primeira, qual seria a tensão do trafo ideal? lembrando que quero de 3A.

http://loja.multcomercial.com.br/ecommerce_site/produto_5079_4689_Transformador-de-tensão-3A

se possivel na saida 25v.

e por que não ligar o voltímetro a mesma fonte do amperímetro e cooler?

e no caso da fonte com transformador , qual seria a função dos transistores?

[faller]

me interessei mais pela Fonte de alimentação ajustável 1,2 a 20V x 10A - Primeira parte - Montagem , mas a chaveada e muito simples também, e se eu for fazer a primeira, qual seria a tensão do trafo ideal? lembrando que quero de 3A.

http://loja.multcomercial.com.br/ecommerce_site/produto_5079_4689_Transformador-de-tensão-3A

se possivel na saida 25v.

e por que não ligar o voltímetro a mesma fonte do amperímetro e cooler?

e no caso da fonte com transformador , qual seria a função dos transistores?

- O voltímetro e o amperímetro não estão no mesmo referencial. suas entradas não podem ser colocadas no mesmo potencial.

- Os transistores auxiliam oferecendo uma corrente maior, pois o CI vai só até 5 Amperes..

Para saídas de tensão de 25 Volts x 3 Amperes, idealmente terias de ter um transformador de cerca de 28 a 30 Volts x 30 Amperes. Vai ter muita dissipação ai...

[mrvalterhugo]

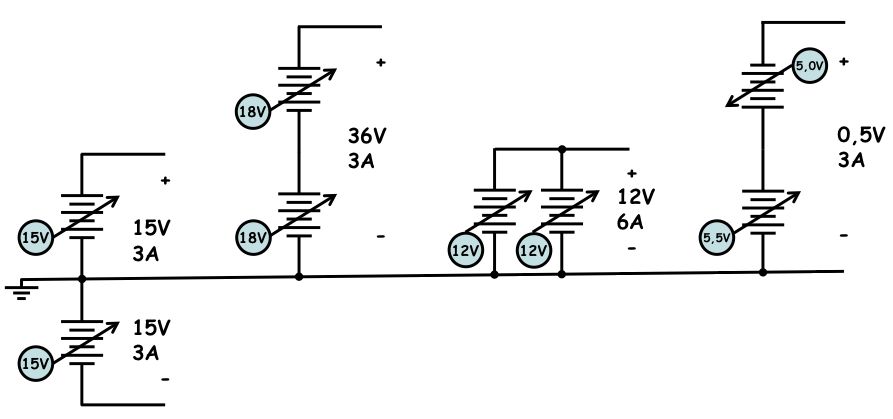

ola, tenho uma duvida quanto a fonte chaveada, se eu fizer duas ou mais sera possivel fazer associações como essas?

http://i137.photobucket.com/albums/q227/lafaller/Associaodefontes.jpg

[mrvalterhugo]

olha eu estive pensando em inovar, vou fazer duas fontes como o recomendado, no qual uma vai ser chaveada e outra com o transformador, se eu fizer todo tipo de associação com essas duas fontes diferentes não tera problema ne?

http://i137.photobucket.com/albums/q227/lafaller/Associaodefontes.jpg

[faller]

Toda a fonte, chaveada ou linear, tem transformador.. Imagine suas fontes como sendo baterias, que você associa como bem entender desde que ambas sejam isoladas entre si..

[mrvalterhugo]

ola, faller voce poderia me explicar como e uma associação em contraposição, eu procurei no google e não achei, pelas imagens que eu coloquei em cima eu no consegui entender como ela e feita, a sobre fontes, eu li uma apostila , e vi que para diminuir o riple depois da retificação e posivel colocar capacitor,indutor,capacitor sucessivamente, isso diminui muito a ondulação deixando a tensão de saida mais pura, por que o senhor não adota essa metodologia em suas fontes?

[faller]

..vi que para diminuir o riple depois da retificação e posivel colocar capacitor,indutor,capacitor sucessivamente, isso diminui muito a ondulação deixando a tensão de saida mais pura, por que o senhor não adota essa metodologia em suas fontes?

Quando você trabalha com uma fonte estabilizada, o ripple não é seu inimigo..

Você pode fazer uma fonte convencional, estabilizada, digamos de 12 Volts.. e tendo antes da estabilização, um ripple elevadíssimo digamos de 2 Volts pico a pico.. Se essa tensão de ripple oscilar entre 15 e 17 Volts, por exemplo, estará acima dos 12 Volts ajustados e estabilizados e acima do Vin/vout mínimo do regulador..

Por exemplo, um LM7812 tem uma rejeição de ripple da ordem de 65 db. Veja, direto de seu datasheet:

Ora, 65db = 20 log vou/Vi

vou/Vi será igual a 10 elevado a 3,25, isto é um relação de mais de 1.000 Vezes ( seria 10 elevado a 3)

Desse modo, se tiveres um ripple de 2 Volts na entrada do CI ele aparacerá na saída do CI como 2/1000 = 2 miliVolts..

Você comerá um corvo para fazer isso com capacitores e indutores..

Só por isso que não costumo usar filtros passivos com indutores e capacitores para eliminar ripple..

[mrvalterhugo]

então quer dizer que não e necessario um filtro com induntor, porque o lm aceitaria essa variação sem problemas e isso?

e como se faz aquela associação em contraposição?

[faller]

então quer dizer que não e necessario um filtro com induntor, porque o lm aceitaria essa variação sem problemas e isso?

e como se faz aquela associação em contraposição?

Desde que a menor tensão do ripple seja maior que a máxima tensão de saída mais um drop-out de 3 Volts mais ou menos..

Exemplificando:

Se Voutmáx = 12 Volts a menor tensão de ripple deve ser de 12+3 = 15 Volts.. Ai, se tens um ripple de 15 a 17 ou de 15 a 25 Volts pouco interessa pois o CI mantém a tensão de saída qualquer que seja a tensão de entrada, respeitado a tensão de dropout do CI..

Associação em contraposição???

Associação de que???

Para que se destina???

Associação = justaposição

Contraposição = com polaridades opostas

Com essa descrição ai pode ser mais um menos umas trinta diferentes concepções.. Sabe lá de que estás falando...

[mrvalterhugo]

eu falo em uma associação dessa imagem, a ultima associação das imagem, em que a tensão vai pra 0,5v

http://i137.photobucket.com/albums/q227/lafaller/Associaodefontes.jpg

[faller]

Sim, e dai?? O que desejas saber???

Se somares uma bateria de 12 Volts com uma pilha de 1,5 Volts, invertida, o resultado será 12-1,5 = 10,5 Volts, simples..

Se fizeres isso com duas ou mais pilhas ou baterias o resultado sempre será igual ao somatório vetorial (considerando o sinal) delas..

A mesma coisa vale para fontes independentes, isoladas uma das outras.

[mrvalterhugo]

faller, mas se eu fosse fazer uma fonte separada, exclusivamente para um circuito, que não precisasse de regulação, so retificação e filtragem, o indutor seria uma opção de filtragem?

[faller]

faller, mas se eu fosse fazer uma fonte separada, exclusivamente para um circuito, que não precisasse de regulação, so retificação e filtragem, o indutor seria uma opção de filtragem?

É justo para isso que eles são usados, na elaboração mde filtros passa baixa. eUm indutor em conjunto com o capacitor perfazem um filtro padssa baixas de segunda ordem. Isso é usado justo aonde não se necessita de estabilização, no caso de fontes para amplificadores de áudio, por exemplo..
