  1. Estou nessa duvidosa dúvida, pois presciso comprar um celular novo urgentemente, então eu preciso saber se o 4G vai acabar ou não para ver se eu posso comprar um celular novo com 4G ou com 5G!
  2. @.if Só esqueceste de citar o código do regulador e o valor do restistor R2! Na entrada é 12V!!!

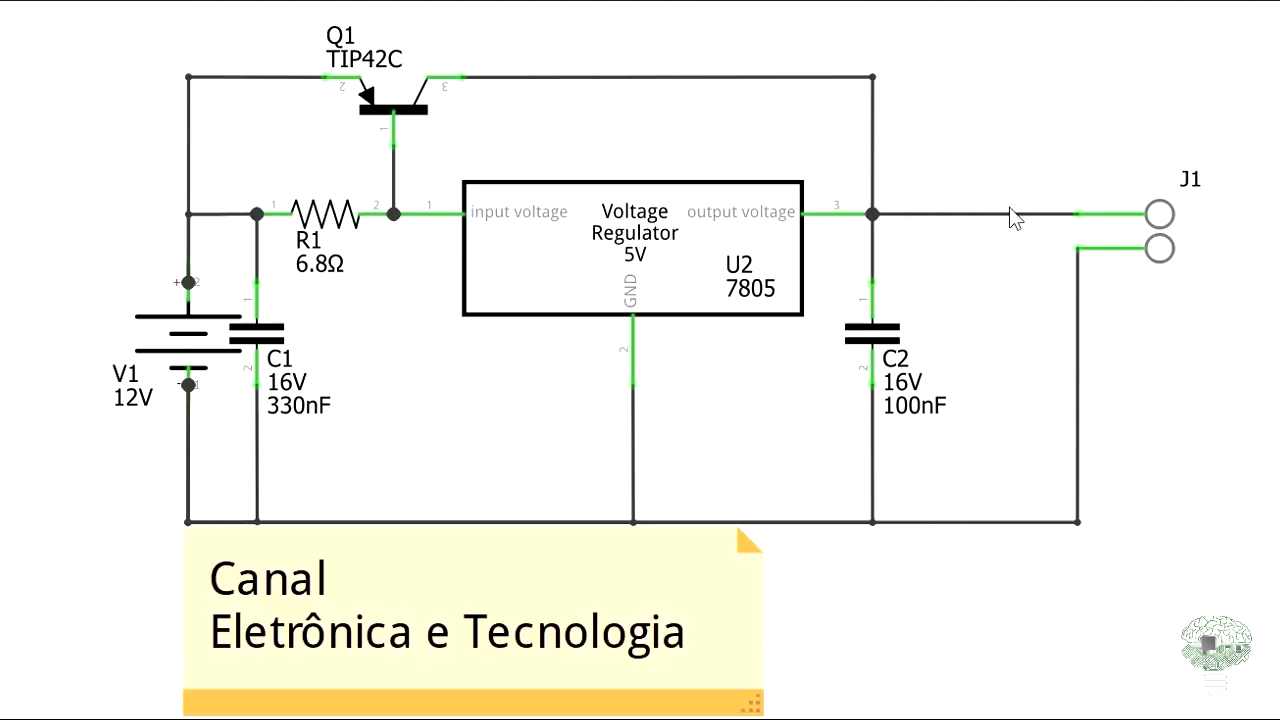

  3. @.if Gente, encontrei um outro projeto ***** que funciona super bem desse canal do youtube:
  4. @.if Ou Melhor, a pergunta seria: Quais eu coleciono em casa, extraídos de placas? São esses: BC547 D304X IRF630B TIP31C LM317T SDD13005 STC401 KIA431 WS79L05 A733B A928A A1281 C945 C1008 C3150 S8050 S8550 D882 D2058 2N3904 2N5551C 2N6520 S9013 S9018
  5. @.if Bom, tenho que comprar só o Transistor TIP42 na eletrônica, pois não tenho ele em casa!!! Vamos ver se assim consigo carregar meu celular no carro!!!
  6. @.if Me mencione esse projeto de 5v com esse reforço então!!!
  7. @.if Mas o que significa esse booster?
  8. @.if O Que é isso?
  9. Gente, acabei de encontrar esse outro projeto, que aparentemente é maravilhoso e potente: Ali nas duas saídas são gerados 5V. Alguém aí já testou esse projeto para ver ser é bom?
  10. E se eu fizer como esse cara que juntou dois transistor 7805 será que vai funcionar ou vai resultar na mesma barbári?
  11. A Cada vez que eu ligo o celular com o cabo na porta USB, ele só consegue carregar 1% e não carrega mais do que isso e então, o transistor CD7805 (que na verdade seria um LM 7805), mesmo com dissipador esquenta demais feito ponteira de ferro de soldar e então não continua carregando o celular. Ele está ligado em uma fonte de 12V x 10A. Abaixo, estarei mostrando o projeto com imagens: Lembrando que coloquei um diodo 1N4007 antes do capacitor de entrada;
  12. @rodrigo.dcvieira Aé? E como que faz?
  13. Encontrei bastante imas de neodímios em vários Discos Rígidos descartados. Goataria de saber se é possível fazer um mini-gerador com esses ímas de HD, pois só vejo o pessoal montando com aqueles de neodímios redondos comprados separadamente!
  14. @F4b10 Mais a pastilha de 6A consome um pouco menos de 12 né?
  15. Olá gentchê, aqui estou eu com meu projeto em desenvolvimento de uma mini geladeira caseira portátil de viagens, por isso, quero saber da humilde opinião de vocês, qual dessas pastilhas poderá apresentar melhor resultado e desempenho: a peltier de 6A ou de 10A? Pergunto isso pelo fato de dar preferência também não gastar muito dinheiro também!

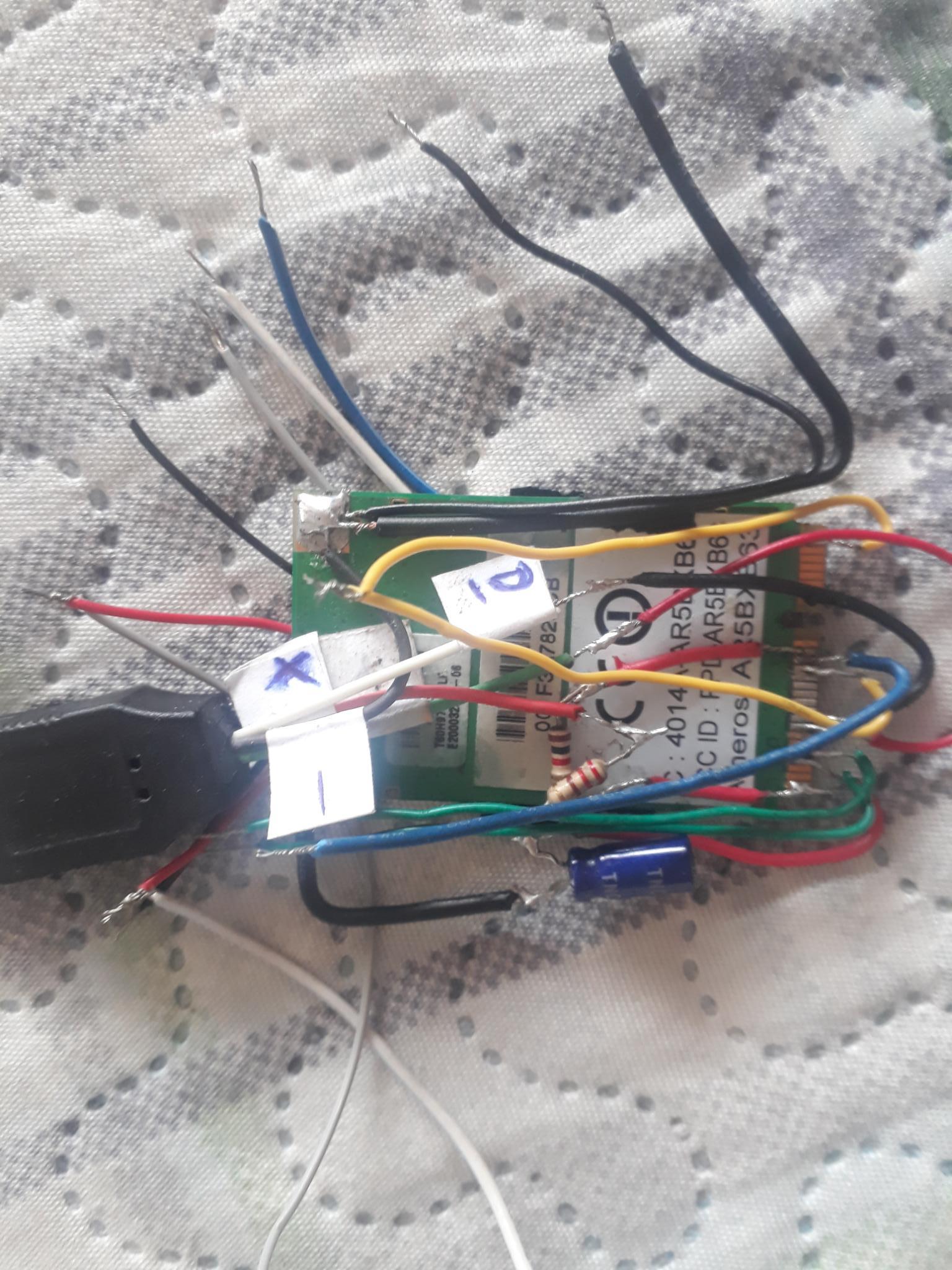

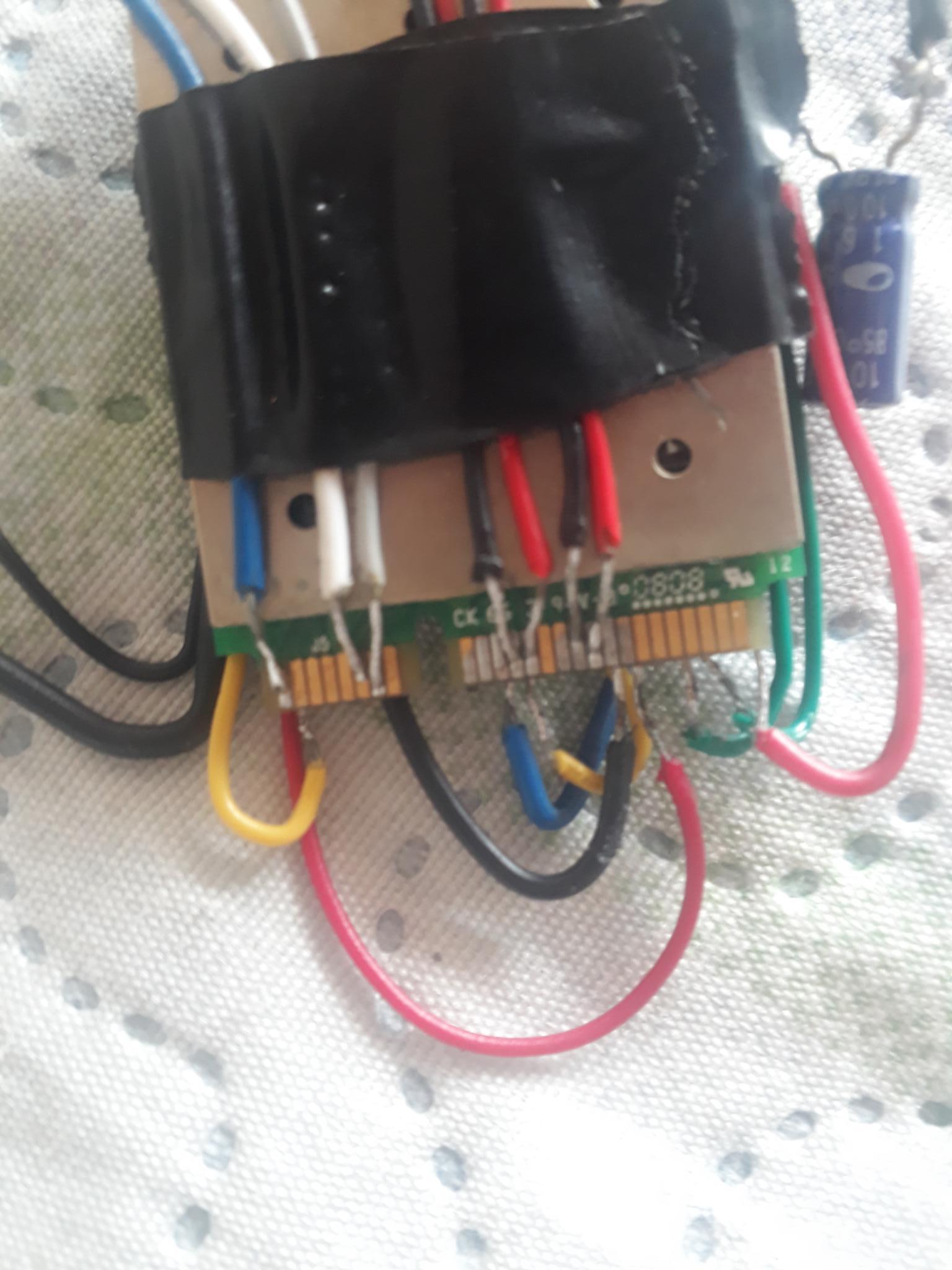

  16. @aphawkRealmente não muda nada. Então, por quê será não consigo fazer uma placa wifi (retirada de um notebook velho da acer que ligava mais não dava vídeo nem BIOS) funcionar no USB? Já soldei todos os fios em pinos corretamente (obvio que estudei todos os pinos né). Os primeiros pinos que tentei ligar na porta USB, foram os próprios pinos de sinais de USB da placa, mas não deu em nada. Mais tarde, tentei os outros pinos de Sinais de PCI-Express e também não deu em nada!
  17. @aphawk Sim paulo, mas essa placa é só WWAN né? Pois me refiro mesmo as placas WLAN que são as Wireless de notebook!
  18. @.if Sério? Mas como um chip de celular atua como C.I. microcontrolador? @aphawk E desvendando esse mistério mágico kkkkkk!
  19. @aphawk
  20. @.if Mas normalmente onde há driver inteligente, também teria que haver chips microcontroladores para fazer a interface/tradução entre o periférico e o S.O.!
  21. @.if

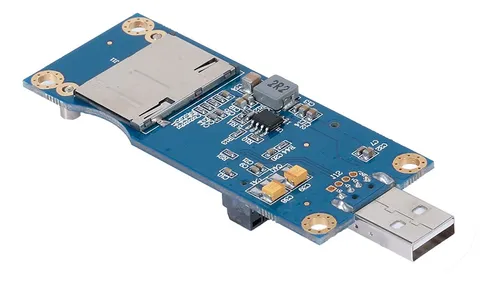

  22. beleza, entendi. Mas para fazer adaptação de uma placa pci-e x1 para ser reconhecida como dispositivo USB, necessita mesmo é de um CÍ controlador/tradutor de dados, além desse regulador de tensão? Pois essa placa faz extamente isso, mas no layout só possui um regulador de tensão, resistores, indutores e capacitores! Observe que esse outro adaptador mini-pci para usb, possui um C.I. de 4 pinos em cada lado:
  23. @.ifNão seria um equivalente a um Diodo SM712? https://components101.com/diodes/sm712-tvs-diode-array
  24. Já procurei na internet pelo seu código que é o tal de "AKD712", mas não encontrei nada a respeito dele!
  25. Sei que a corrente e tensão entram pelo 5VCC pelo pendrive e saem retornando pelo GND (isso é obvio em corrente contínua né). Mas agora, estou cabreiro com o D+ e D-. Em qual deles, o pendrive envia suas informações para a porta usb? É no D+ ou no D- (através da resposta eu já saberei em qual pino a porta retornará o dado para o pendrive de volta né)?
