souzadfs

Bom dia à todos. Bom a minha fonte está montada e funcionando perfeitamente, só falta alguns detalhes no gabinete que escolhi para ela, mas gostaria de saber se alguém aqui sabe uma forma de colocar um ajuste de corrente, neste mesmo esquema do colega @faller? Obrigado, Abraços

Bom dia. Para essa configuração, pode até ser que suporte, mas é uma fonte bem básica e genérica, pode dar dor de cabeça depois. Dê uma pesquisada, pois você pode achar fonte de 300W ou 350W, com 80plus e PFC ativo com preço bem acessível, e comporta essa configuração com folga. Abraços

Boa tarde. Acho mais perigoso ligar o PC com estabilizador, que sem ele. Abraços

Boa tarde. Difícil dizer. Uma fonte para testar se está funcionando e fornecendo a carga correta, o certo é ligar no PC e verificar o funcionamento deste, inclusive usando programas que exijam bom desempenho do PC, principalmente jogos. Fora do PC, o que pode ser feito, é tentar ligar a fonte fazendo um jumper nos pinos corretos do conector ATX, para ver se funciona, medindo as tensões para ver se estão ok ou usando um testador de fonte, daqueles que encontra no ML ou Aliexpress, que informam todas as tensões e até mesmo os milissegundos do powergood, mas lembrando que nestas situações, não está colocando carga na fonte e não será possível saber se ela está com a eficiência que tem que ter. Att,

Bom dia. Sou meio leigo no assunto, mas um rolinho de malha dessoldadora, custa nas lojas da Santa Efigênia, uns R$18,00, (no ML pode estar um pouco menos, mas tem o frete) o ácido, dependendo deve custar mais e lembrando que tem os riscos do manuseio e sendo algo específico, não vai achar pra comprar em qualquer lugar, como os colegas já disseram. Acredito que o custo/benefício (riscos a saúde) não valem a pena. Att,

Bom dia. Nem tinha visto, vou atualizar os drivers dos PCs do meu filho e o meu. Att,

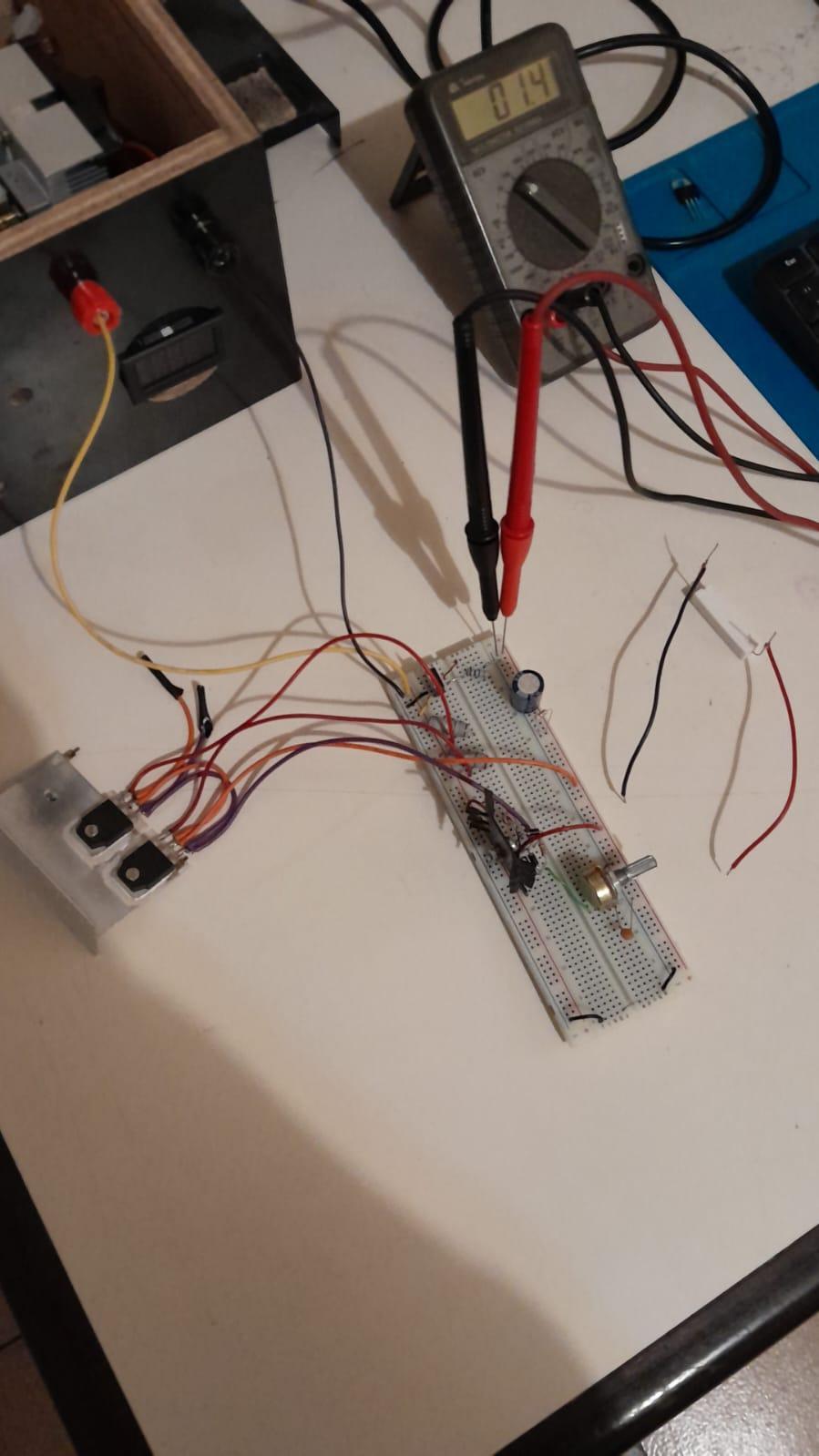

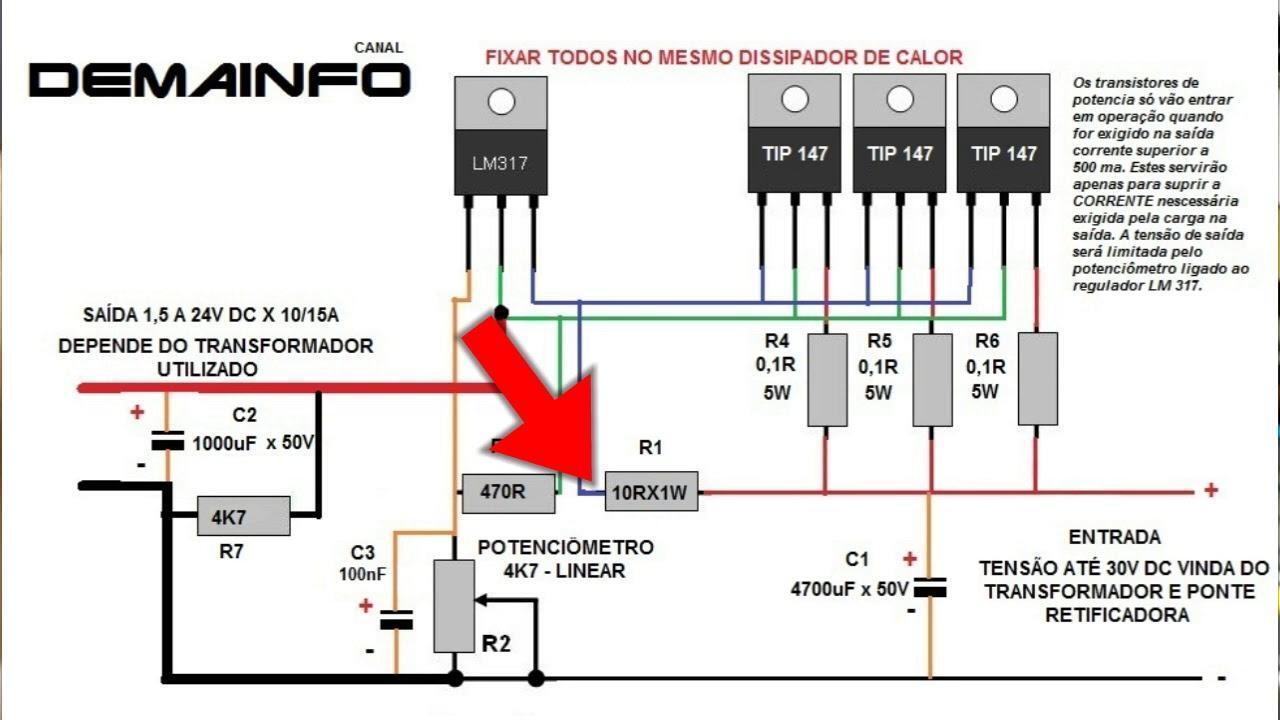

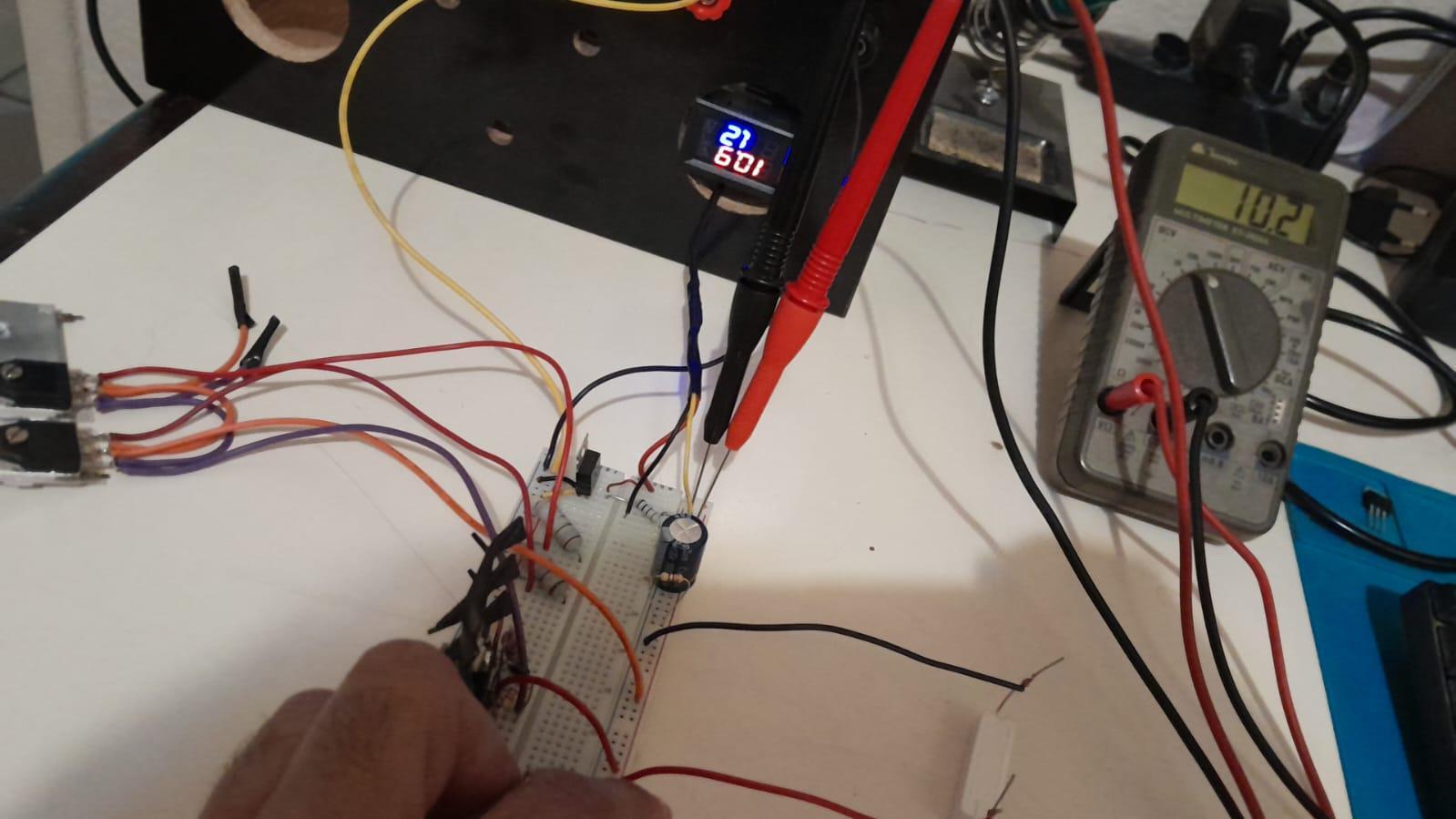

Boa noite à todos! Acho que agora vou finalizar a saga!! Montei este circuíto que vi no canal do Valdemar Gomes, é basicamente o mesmo circuito do colega @faller com algumas poucas diferenças, pois eu tenho os TIP147 do circuito original aqui do fórum. No primeiro teste, mesmo problema do teste inicial: A tensão só variava entre 19v e 21v. Verifiquei os TIPs, testando separado, achei um com defeito, removendo ele, a tensão passou a variar entre 1,2v e 13v, estranho, pois o trafo retificado, tava fornecendo 34v. Removido o TIP defeituoso, feitos mais testes, com a lâmpada de 12v, 21W, esta acendia forte mesmo com o potenciômetro no mínimo e o LM317 esquentava muito. Tava tarde pra continuar a queimar neurônios, fui dormir! Ainda mais que, ao testar o circuito sem os TIPs, ao chegar nos 2v, a lâmpada mal acendeu e o LM317 esquentou e foi dessa pra melhor. Hoje, assistindo um vídeo sobre como testar o TIP147 no multímetro, testei os 3 e o defeituoso estava aberto, os outros dois, estavam ok, mas a resistência interna, que deveria dar uns 8,15K ohm, está dando menos de 5K ohm! Mesmo assim, resolvi montar tudo de novo e fazer um último teste, pois ainda tinha o último LM317. Ao invés de usar a lâmpada, usei um resistor de 4,7 ohm / 10W como carga. Finalmente o circuito funcionou a contento, só que fiz algumas alterações. Neste esquema, foi usado um resistor de 470R entre o Vout e Adj do LM317, mas notei que ele estava limitando a tensão de saída máxima em 13v. Coloquei de 270R, a tensão máxima chegou nos 22v, com um resistor de 220R, chegou em 27v, vou deixar assim, pois queria no máximo uns 24v, vou deixar 3v de tolerância. Também coloquei diodos 1N4007, como proteção, como no circuito do @faller. O resistor de 10R, (usei um de uns 2W, retirado do primário de alguma fonte ATX que desmantelei) parece que segurou bem a corrente no Vin do LM317, (exceto quando eu testei a lâmpada sem os TIPs) esquentou bem pouco, mas os TIPs esquentaram bastante, mas vou montar com um dissipador maior do que este que usei e com ventilação forçada e também vou comprar o 3º TIP147, pra distribuir melhor a corrente, já que tenho um trafo bem parrudo! Abaixo, as fotos. No teste com o resistor como carga, levei no máximo até 10v, por alguns instantes, para não forças muito os componentes de potência, no amperímetro (de cabeça pra baixo, na caixa, kk) marcou 1,2A.

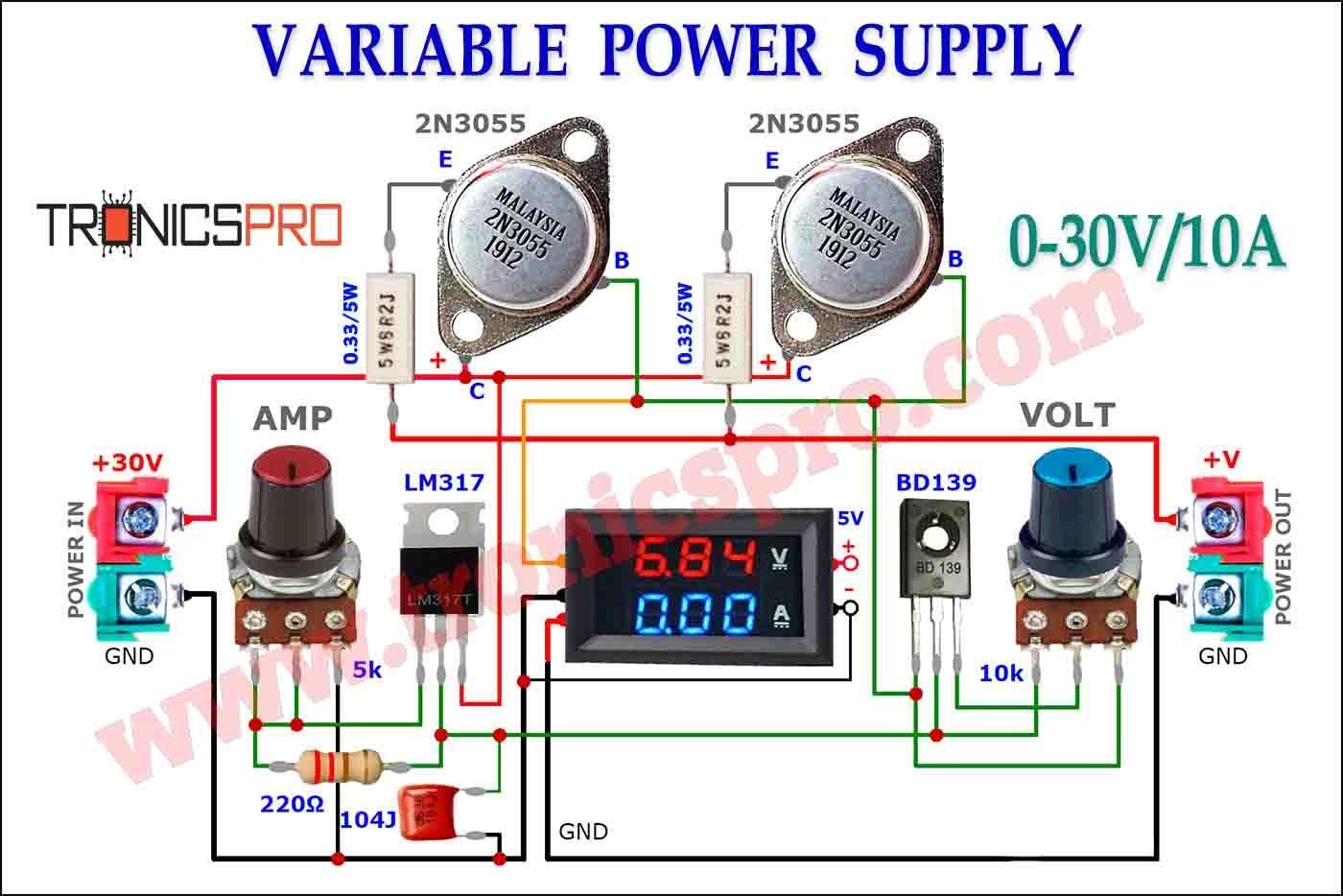

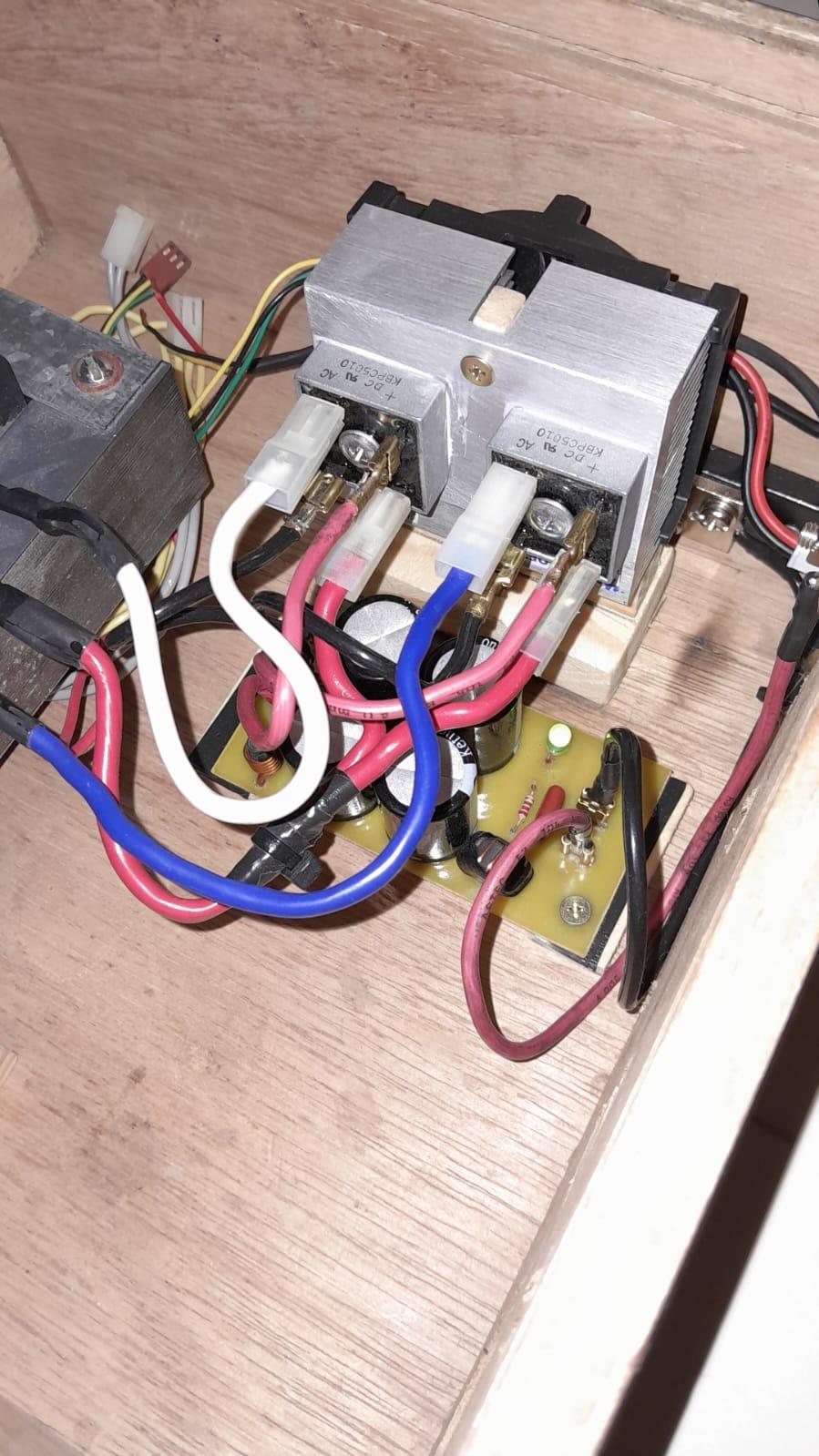

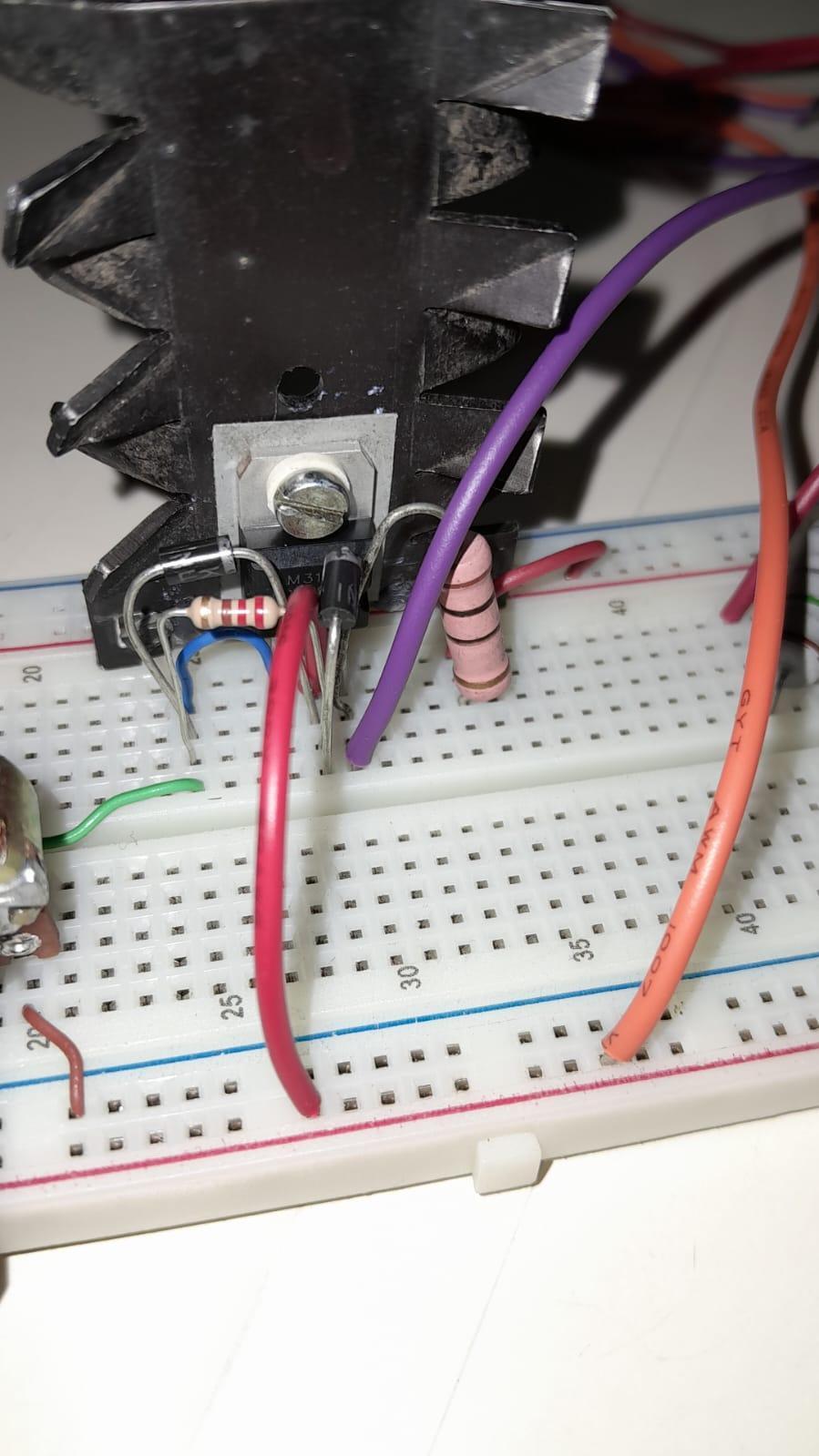

Boa tarde à todos! Dando um feedback, pois já tem um tempo que não entro aqui. O dispositivo dc dc, comprei na Shopee, chegou, liguei ele na fonte e não funcionou. Devolvi e me reembolsaram até o frete. Tentei outros dois circuítos, um com LM317 e 2 1N3055 (embora o circuíto pede 4), funcionou mas os 3055 esquentam muito, mesmo eu testando uma lâmpada de 21W 12v, por alguns segundos, que em tese consome nem 2 amperes, sendo que o 3055, segundo o datasheet, suporta 15A cada e o meu trafo, pode fornecer acho que uns 20A. Testando (sem a lâmpada de 12v, é claro) com a ponte completa no secundário da fonte, esta fornece 35V, nisso o LM317 queimou! Fiz um teste com outro esquema, com regulação da corrente e usando um BD139, mas só usei meia ponte do secundário do trafo, (19v). Este esquema funcionou, assim o novo Lm317 não queimou e teve o mesmo problema de aquecimento dos 3055. Também fiz o teste com ponte completa (35v), mas usei um 7824 no pino "input" do LM317 e este não queimou, mas limitou a tensão em 22v. Abaixo, os dois esquemas que usei: Este segundo esquema, percebi um erro, onde o potenciômetro que está escrito "AMP", na verdade é o da variação da tensão "VOLT". Está invertido. Pela simplicidade dos dois esquemas, embora funcionem, não achei eles muito legais, parece que faltam alguma coisa. Uma observação: os 3055, comprei na mesma loja da Santa Efigênia, onde comprei o LM338 e o LM317, que queimaram mesmo com a tensão ainda um pouco abaixo do limite (35v, limte, 40v, segundo datasheet), estou quase acreditando na falsificação destes componentes, mesmo comprando em loja que até parece ser confiável, para aquisição de componentes. O segundo LM317 e o 7824, comprei na Mamute, ainda vou fazer um teste do 317 com 35v pra ver se ele suporta. Abraços

Boa noite. Alimentar uma RTX4060 com uma Aerocool genérica?? É a mesma coisa que jogar R$4.000,00 na fogueira!! Fora o restante da configuração do PC! Estas GPUs exigem fontes de boa qualidade, de marca renomada, com PFC ativo e 80plus, no mínimo bronze, como os colegas já falaram aí em cima. A série VX da Aerocool, só tem um gabinete bonitinho, por dentro, é a mesma coisa que uma fonte genérica de R$40,00! Não recomendo nem as Kcas. Como diz o ditado: "por fora, bela viola, por dentro, pão bolorento." Abraços

Boa tarde. Sei que o tópico já tem mais de um ano, mas para duas fontes da mesma marca e modelo, não funcionarem, já verificou se está ligando o botão liga/desliga, na parte de trás da fonte? Abraços

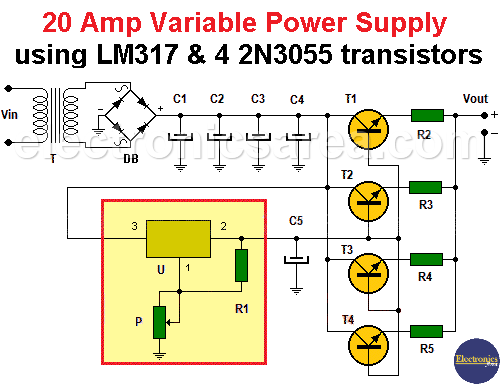

Bom dia. @.if, eu tinha encontrado outro esquema de fonte variável na internet, que usaria um LM317 e 4 2N3055, além de ter que comprar outros resistores, confeccionar nova pcb, etc... Em valores, ia gastar o mesmo ou até mais, que este conversor dc dc da Shopee, então comprei ele mesmo, pra ganhar tempo e paguei um fretezinho de R$7,80, valeu a pena! Muito obrigado pela dica! Abraços

Boa tarde. Embora minha intenção é o aprendizado, gostei da ideia do dc dc e do digital control, embora este último esteja meio complicado para adquirir agora. O dc dc, achei por 99,00 no ML, com frete grátis, mas por enquanto, vou insistir com o circuito do fórum. Abraços

Boa tarde. @.if, obrigado pela dica, eu já tinha visto este circuíto de proteção na internet, até fiz uma simulação dele, em protoboard, mas com outra fonte. Este SCR, se for o TIC106, eu tenho dele na minha bagunça! kk Só preciso ver o resistor, se não me engano, o circuíto que testei, ia um de 0,33 ohm por 5W, devo ter também. Ah, minha fonte está fornecendo 34,9V, acho que foi isso que queimou o LM388, pois está batendo na tensão de limite dele, segundo o datasheet. Abraços

Boa noite. Removi o 3º TIP, montei e não funcionou nada. Removi novamente os TIPs, mesma coisa. Testei o potenciômetro, normal, testei o LM338 no multímetro, mas não manjo muito, ele só dá um valor alto entre os pinos vin e vadj, acho que ele foi pro brejo. Comprar outro depois. Abraços

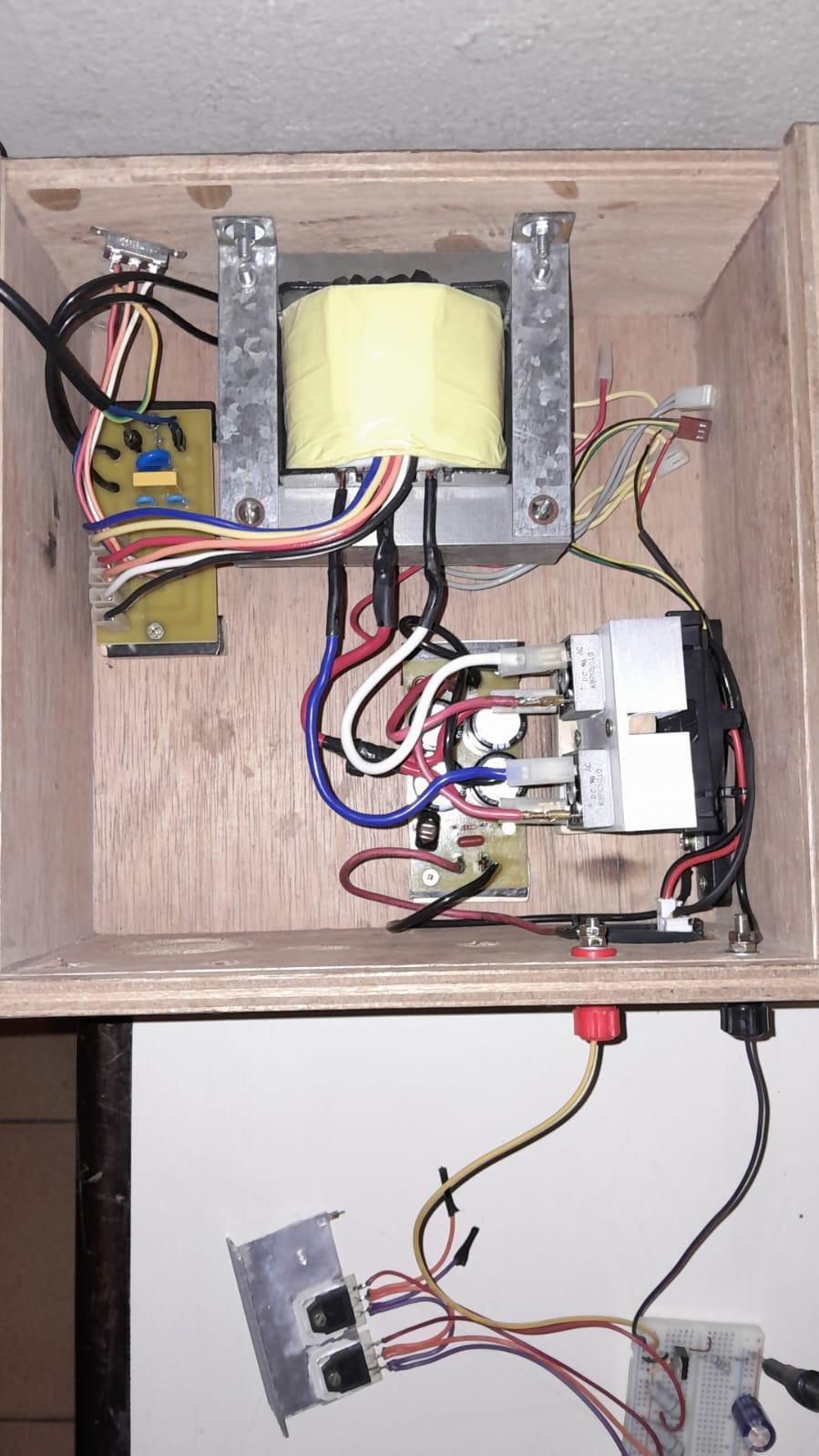

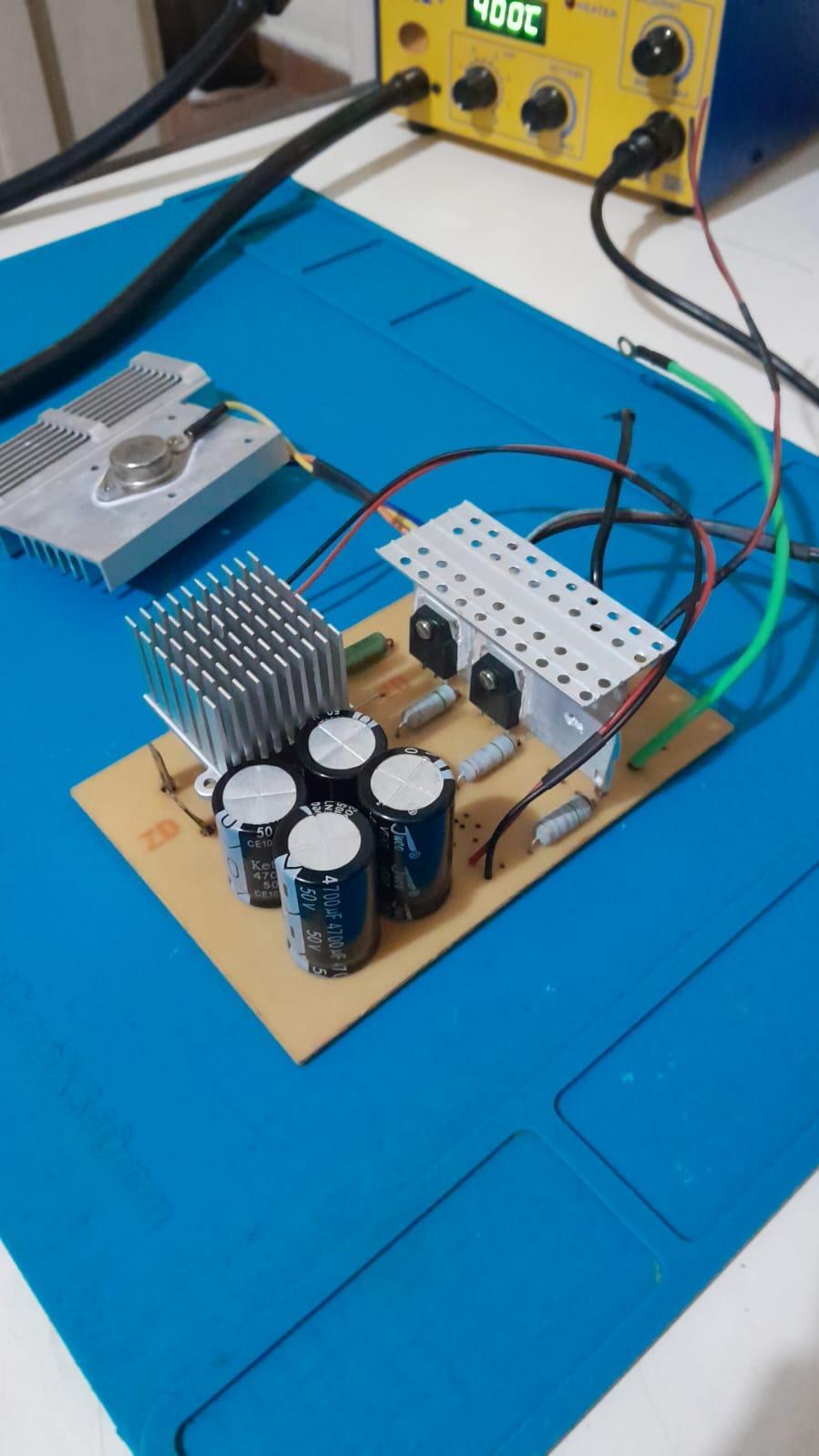

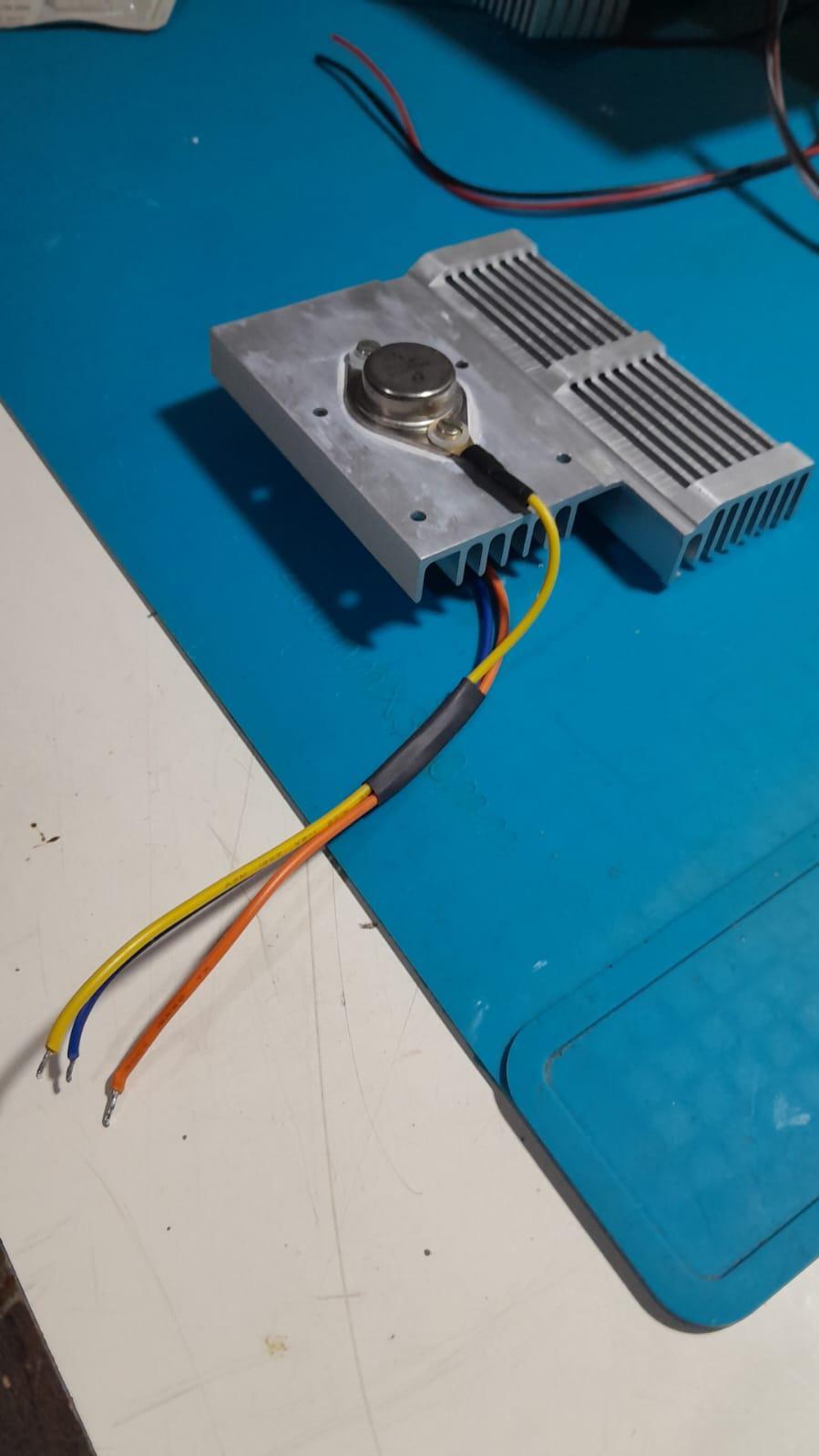

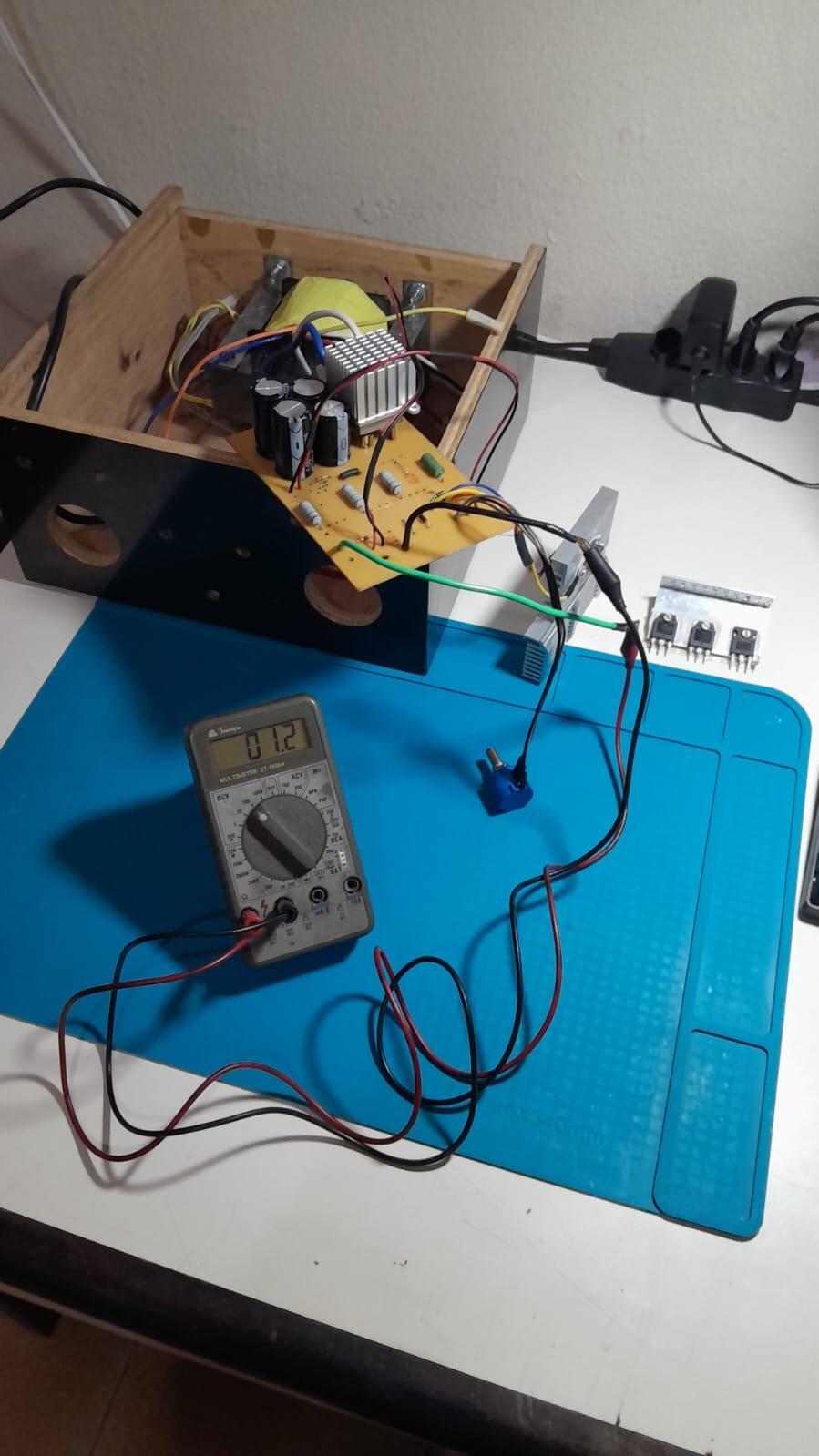

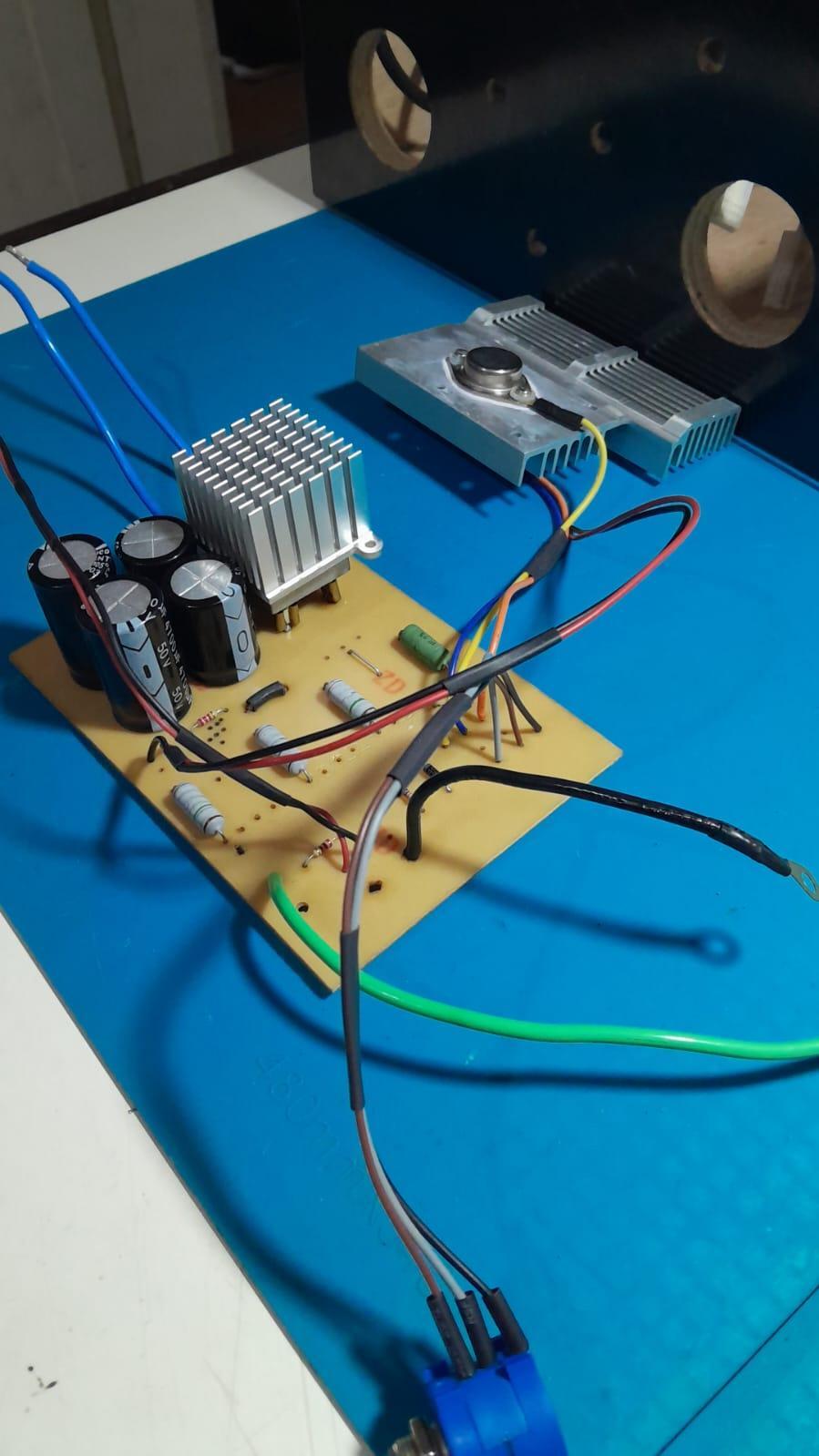

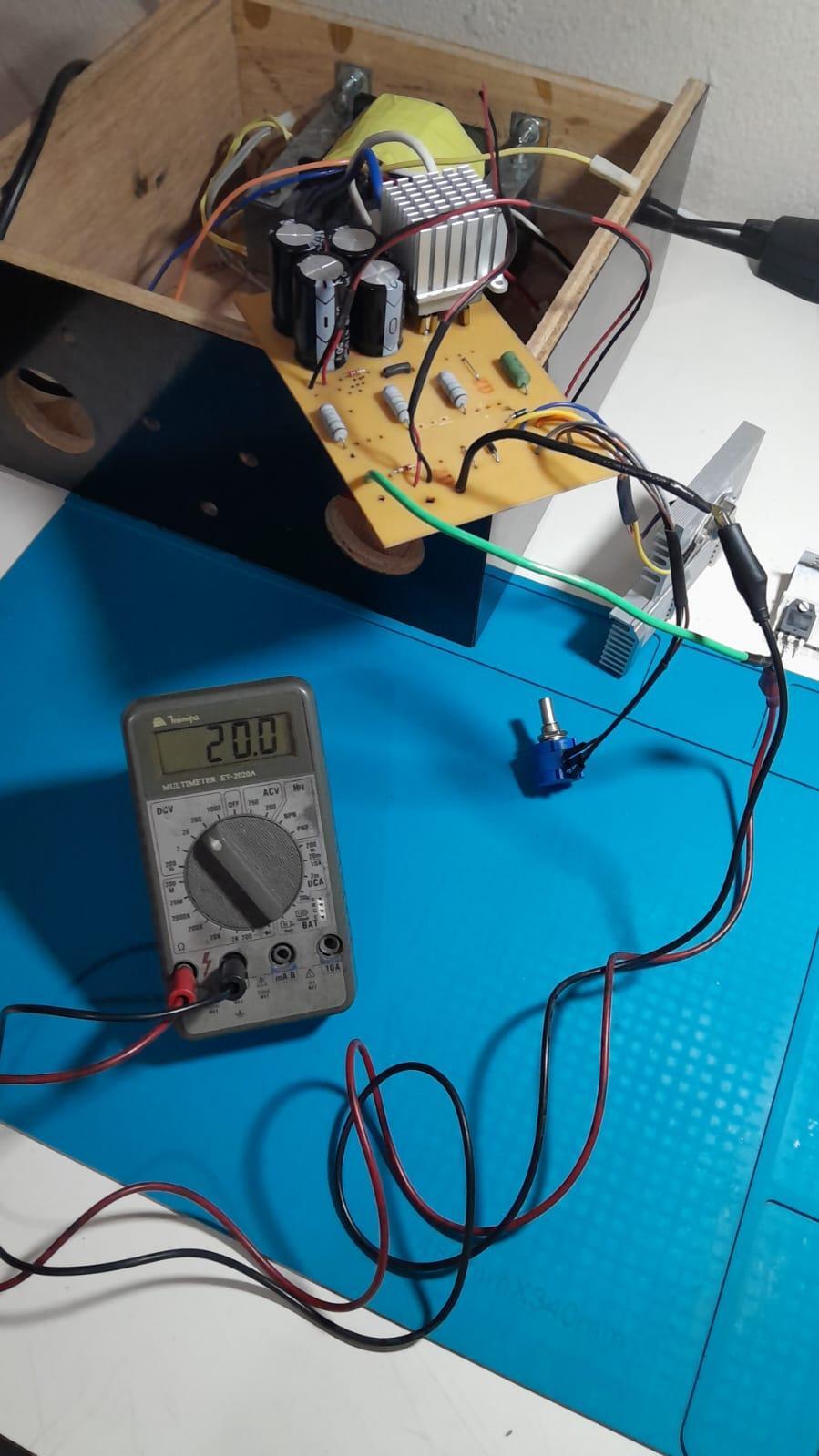

Boa tarde. @alexandre.mbm @.if @Renato.88 Obrigado pelas dicas. Hoje, resolvi remover os TIP 147 e fazer como teste, o circuito funcionar só com o LM338, não é que funcionou perfeitamente, tensão mínima 1,2V e máxima 20,0v!! Talvez a alteração que fiz, colocando um TIP a mais, interferiu no funcionamento. Ou deixo exatamente igual ao projeto do colega @faller, ou altero o resistor 1R, como o @.if mencionou. Pelo visto consegui um LM338 não falsificado, comprei numa loja na Rua Timbirás, região da Santa Efigênia, achei mais confiável que comprar no ML ou Ali. No ML comprei uma vez, dois mosfets falsificados. Vou fazer os testes e depois dou um feedback. Ps.: optei por montar em pcb, achei mais prático, pois vai ser montada nesta caixa preta da foto. Abraços.

Boa noite à todos. Alguém em 2024? Conheço bem pouco de eletrônica, embora eu mexa com isso a uns 30 anos! Montei uma fonte seguindo quase fiel o esquema do colega faller, a diferença é que coloquei um TIP147 a mais, para tentar ganhar mais alguns amperes, pois estou usando um trafo de no-break de uns 20A. Também estou usando um potenciômetro de 5K, multivoltas para dar um ajuste mais fino, pois não achei de 4,7K. A minha fonte não regula a tensão na saída, fica 18v oscilando um pouco para os 19v. O que poderia estar ocasionando isso? Uma vez que segui a risca o esquema, revisei várias vezes as ligações e os componentes foram testados e estavam bons. Abraços

Boa noite. Alguém ainda aqui em 2022!? Gostei da engenharia do colega. Também fiz algo parecido numa Zotac GeForce 210, com refrigeração passiva, pois atingia 77°C vendo vídeos no Youtube e dava erros nos drivers da GPU. Adaptei um cooler com o suporte dele, de um dissipador de processador Celeron 1.8, conectava na placa-mãe, naquele conector que seria para o fan traseiro, assim a temperatura não passava de 36°C!! Abraços

Bom dia. O tópico já tem 1 ano, mas vale o alerta! Invista em uma fonte melhor, que comprar estas genéricas, tem fonte boa cerca de 40,00, 50,00 mais cara e muito melhor. Este investimento a mais, vai te trazer benefícios na conta de luz e na preservação dos componentes do seu PC. Eu mesmo usei por muito tempo, fontes genéricas e de vez em quando, eu perdia uma placa-mãe! Recentemente abri duas fontes genéricas que usei, dentro estão em estado de penúria, com a placa quase toda escura e uma delas com capacitores eletrolíticos estufados! A uns dias atrás, paguei R$260,00 numa Cosair de 450W, na Americanas.com, na promoção! Vale o investimento. []s

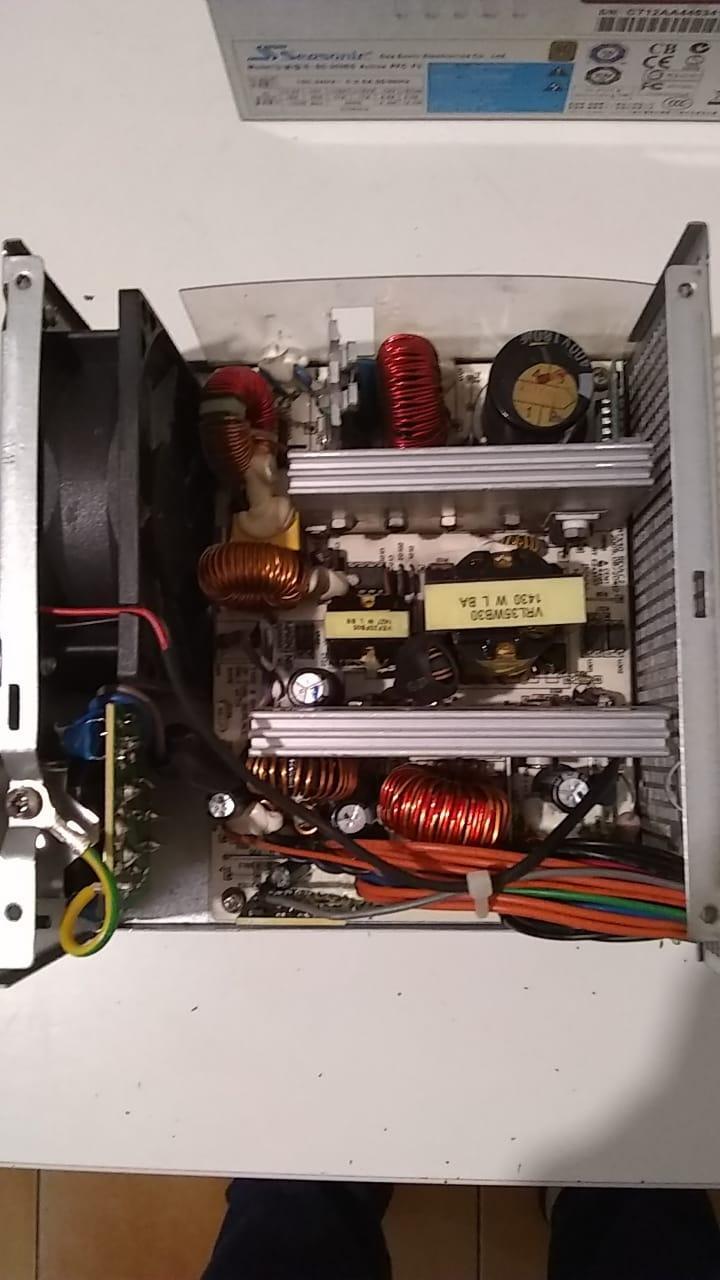

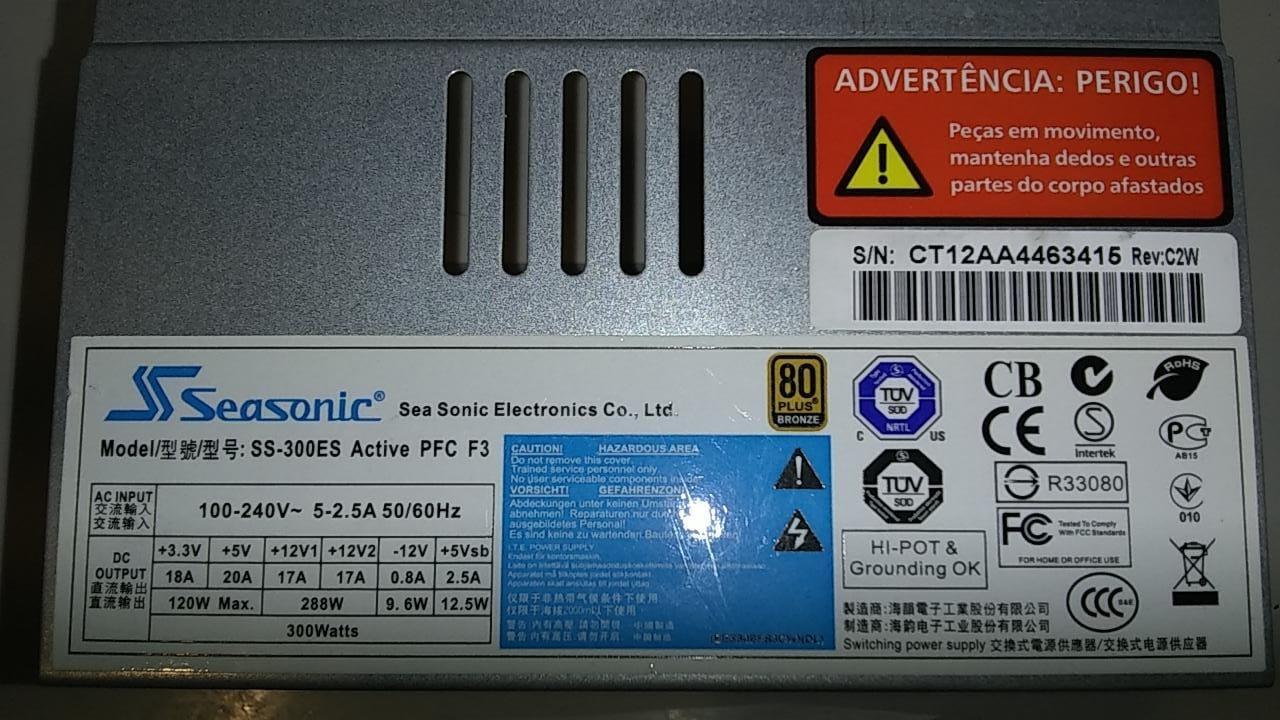

Boa noite, desculpem a exumação do tópico, podem me dar a pá de ouro! rs Respondendo a pergunta do colega no início do tópico, essa fonte parece ser boa sim, tenho uma que consegui junto com um material de informática que ia para sucata. Entendo um pouco de eletrônica e venho a um tempo, estudando aqui no fórum sobre fontes chaveadas de PC. A SS-300ES, tem uma boa filtragem na entrada da tensão da tomada, parece uma fonte parruda, em relação as genéricas que tenho aqui, TFC ativo, selo 80 Bronze, o circuíto é muito parecido com essa TFX que foi testada aqui no fórum. Usei por algum tempo funcionando sem nenhum problema, num PC com uma placa-mãe ECS G-41T-M7, com 4 GB de RAM DDR3, processador Core 2 Duo E8400, HD de 500GB, mas quando mudei a configuração para uma placa-mãe ECS G31T-M7, com 4 GB de RAM DDR2, processador também Core 2 Duo E8400, mas com 2 HDs de 500 GB e placa de Vídeo AMD Radeon HD5450 de somente 512MB DDR3, essa fonte depois de uns dias de uso, começou a resetar o pc. Até achei que fosse a placa-mãe, mas resolvi trocar a fonte por uma genérica de 350W, que eu tinha aqui em casa e parou de resetar. Também fiz um teste colocando essa fonte Seasonic, em um PC com placa-mãe Intel DH55TC, com 8 GB de RAM DDR3, processador i5-650, placa de vídeo GForce 210 1GB, DDR3, 1 HD de 500 GB e outra de 320 GB, também começou a resetar o pc, depois de uns dias de uso. Nesse PC i5, agora instalei uma Corsair CV450W, nova, nem preciso falar mais nada! Acredito que estes desarmes da fonte, possa ser o que o colega Phynsx postou, sobre um problema de aquecimento e achei o cooler pequeno (80mm) para a quantidade de componentes e o tamanho dos dissipadores que ela tem. O hold-up capacitor, pelo que entendi, é aquele capacitor eletrolítico do dobrador de tensão, no primário, que informa no corpo dele, a temperatura de trabalho de 85ºC, onde normalmente é usado capacitor de 105ºC. Acho que vou substituir esse capacitor. Será que é possível, instalar o hardware dessa fonte Seasonic, em um gabinete dessas fontes novas, que tem o cooler em cima, de 120mm? Tenho aqui uma Aerocool VX-350, que não funciona e inclusive se eu conseguir, trocar até a etiqueta para não ter uma fonte com informação errada. Abraços

Boa tarde! Tenho um Tempra ie 96, injeção Magnetti Marelli G7, e gostaria de saber se alguém aqui sabe que protocolo a Fiat usa. O conector é pequeno de 3 pinos, sendo um terra (GND) e os outros dois são ligados na ECU. Ele não usa OBD2. Grato, Daniel Fernandes
