COMO MANTER MEMORIZADA A ÚLTIMA FREQÜÊNCIA NO PLL Supondo que o rádio está pronto, estou usando normalmente, mas ao desligar a energia como é de costume, após algum tempo, eu perco o último canal memorizado e o rádio volta para o canal 01 como foi setado na configuração de hardware dos canais. Para manter o último canal utilizado pode se adicionar uma bateria de Litium de 3V nos pinos 5 (Vss) 6 (Vdd) do PLL mantendo a última programação. Descrição: Com o rádio ligado, a tensão no pino 6 (Vdd) é 5V, ao desligar o rádio após algum tempo, a tensão de alimentação do rádio cai e os 3V da bateria assume. O diodo é para bloquear a tensão da bateria com rádio ligado e impedir que os 5V do rádio chegue a bateria, mas quando o equipamento é desligado o diodo permite a passagem de corrente em direção ao pino 6 (Vdd). Vale lembrar que o Dtatsheet do NJ8820 diz que a tensão de trabalho do PLL é de 0,5 à 7V, portanto a sugestão abaixo funciona mantendo a memória RAM do PLL energisada retendo a última programação até que haja alguma alteração entre PLL e Memória Eprom/E2Prom < Soquete para bateria Obs: a sugestão acima deve ser adicionada sem mudar nada na configuração de hardware do circuito do rádio, devendo-se também instalar na bateria um soquete próprio para facilitar sua substituição quando necessário. NJ8820.PDF

Ai vai algumas dicas https://comm5.com.br/produtos/conversor-usb/1s-usb/download/ Baixem na internet também o SERIAL PORT MONITOR O programa Loopback faz testes com cabos seriais, mas só 4 portas 1, 2, 3, 4 loopback.rar

Procedimento para instalar APRS no INTRACO É possível instalar o sistema APRS neste rádio, para isto devemos ter em mãos um TNC e trocar o conector de microfone do rádio que é de 4 pinos por um de 8 pinos. Esta alteração é necessária devido a inclusão do sinal de áudio do discriminador na aplicação (Audio In) pino 5 dos conectores. Vale lembrar também que durante a utilização se faz necessário o desligamento do SubTon (CTCSS) para não influenciar na transmissão do sinal de APRS, para isto eu adicionei separadamente uma chave On/Off cortando o +Vcc da placa de subton. O circuito abaixo mostra as novas conexões do conector de microfone e o DB9 - Rádio/Power do TNC. O TNC utilizado foi um Tiny Trak4 da Byonics (www.byonics.com) NOTA: O sinal de Audio IN foi retirado da entrada do potenciômetro de volume R31 10K, lado do capacitor C43 de 2,2uF CT004P/CT019P pin3.

@MESTRE-ANDREI Muito obrigado Andrei por sua contribuição, é de muita valia este APP desenvolvido por você. Contribuição como a sua valoriza muito as inovações, o INTRACO é uma relíquia nacional, uma jóia no tempo por isto abracei a causa, hoje podemos ver alguns amigos se valendo das descobertas e impedindo que esta preciosidade vá para o desmanche. Abraço amigo.

Inserção de 256 canais utilizando uma chave Seletora Digital ou uma Chave Mecânica > Chave seletora Digital Para quem gosta de um sistema sofisticado com recursos avançados, aqui vai a dica para instalação de uma plaquinha utilizando um contador binário de 2 bits. Através dele é possível selecionar 4 grupos de 64 canais, onde divide-se o mapa de memória de uma NMC27C64 em 4 quadrantes onde em cada quadrante usa-se 4 páginas de memória e cada página pode se inserir 16 canais. Então 16 x 4 = 64 canais por quadrante. Vale lembrar que a seleção dos quadrantes é feita através das portas de endereços A12 e A11 da memória elevando-as ao nível 1 (5V). Neste circuito utilizamos um LED dual color de 3mm para indicar os 4 estados ( apagado - Verde - Vermelho - Verde + Vermelho) CIs utilizados: > Um DM7473M (duplo flip flop JK) > Dois TIL-113 opto coupler > Dimensões da placa de circuito 53 x 35mm > Chave seletora mecânica Para utilizar uma chave mecânica não há muito segredo, basta olhar o diagrama anexo para entender o que ela é capaz de fazer. A lógica da memória é a mesma em ambos os recursos, seleciona-se os 4 grupos de 64 canais como descrito acima através da manipulação das entradas de endereços A12 e A11 da NMC27C64. Neste recurso para indicação de estado via LEDs usamos um LED dual color e um LED pisca para indicar os 4 estados (apagado - Verde - Vermelho - Vermelho piscando) Os diagramas em anexo podem auxiliá-los, caso hajam dúvidas façam contato que terei prazer em auxiliá-los DICA: a chave mecânica que usei comprei no mercado livre, ela possui 2 seções de contatos que podem ser utilizados uma para a troca de canais outra para chavear as indicações por LEDs. NOTA: Vale ressaltar que tudo fica mais fácil na implantação destas alterações se o rádio possuir a placa de memória EPROM HA-1245 original da INTRACO, alguns rádios saíram de fábrica com ela mas isto não impede as alterações, porém isto exige um pouco mais de habilidade do técnico. Espero tê-los ajudado......73 CHAVE SELETORA DIGITAL (um push botton saltam os canais) CHAVE MECÂNICA (chave giratória saltam os canais)

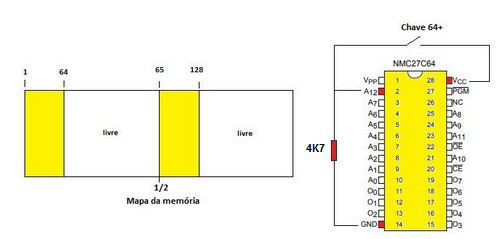

COMO FICA O MAPA DA MEMÓRIA (27C64/28C64) GRAVADA PARA 128 CANAIS CH1 aberta 64 canais (Amarelo) CH1 fechada +64 canais (Azul) O desenho mostra como os 128 canais ficam gravados na memória e como a re-paginação da memória acontece no mapa da memória usada. Vale lembrar que isto pode ser feito também em outros tipos de memóras, basta que se observe onde o primeiro canal da segunda página irá começar a partir da metade da divisão da memória. Vale lembrar que uma memória 27C64 pode armazenar até 512 canais, ou seja 16 x 32 = 512 canais porém, dependerá do circuito multiplexador de canais para selecionar todos eles. Obs: a tabela anexa mostra como ficam os canais gravados na memória A GRANDE SACADA PARA ADAPTAR MEMÓRIAS EPROM ou E2PROM NO LUGAR DE PROMs O maior problema que temos, é instalar uma EPROM ou uma E2PROM no lugar de uma PROM, pela incompatibilidade física, mas a dica que eu vou dar agora é fantástica, encontrei um fornecedor de placas adaptadoras para esta finalidade. Isto resolve o problema em rádios antigos ou placas de jogos que utilizam memórias PROMs tipo DM74S387 / DM74S570 etc...etc... Nota: neste fórum há uma citação exclusiva sobre placas adaptadoras para conversão de PROM em Eprom/E2Prom, também criei um post especifico para este assunto no Clube do Hardware.....é só procurar. Links: Onde comprar Como são e o que fazer Espero ter ajudado.... Boa sorte Tabela4 Intraco.xlsx

Como eliminar roncos provenientes de retorno do CTCSS de repetidoras no alto-falante. Os equipamentos mais antigos alguns não possuem filtros para eliminar este inconveniente ( ronco), se isto estiver acontecendo com seu rádio, a solução é implantar a sugestão descrita abaixo para eliminar tal interferência. Este filtro deve ser introduzido junto ao Alto Falante do seu rádio ou na caixa de som que esteja utilizando, no caso do INTRACO se ele estiver usando a fonte original o alto falante está alojado dentro dela.

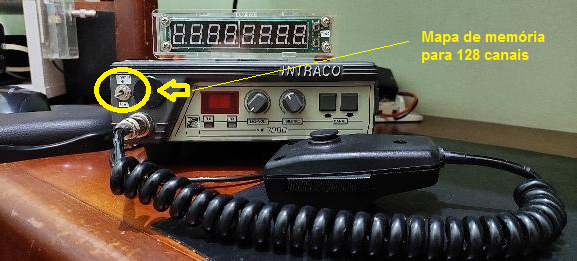

No Tópico A acima gerei um arquivo binário ( .bin) que contém os 128 canais divididos em 2 páginas de 4 seções cada uma contendo 16 endereços totalizando 64 canais por página. Para isto foi adicionada uma Chave HH no painel frontal do rádio para seleção dos canais altos e canais baixos onde: > Os canais baixos da 1.a página compreendem os primeiros 64 canais na maioria repetidoras > Os canais altos da 2.a página compreendem os 64 canais em Simplex de 144.000 à 148.000 MHz Os arquivos em anexo, contém: 1 - Arquivo binário a ser gravado em uma memória 27C64 2 - Arquivo em Excel contendo a tabela destes canais Vale lembrar que o primeiro canal da 1.a página contém a freqüência de APRS Geral 145.570 ( canal internacional ). É importante também ressaltar que a ordem dos canais idealizados para repetidoras são na sua grande maioria as freqüências mais utilizadas em todo Brasil e também no exterior e por se tratar de um rádio que possui um excelente PLL mas não possui um circuito interativo para criação de canais, tentei de uma maneira simples desenvolver algo que perdurasse ou que atendesse a uma gama maior de usuários e repetidoras criando uma tabela padrão universal. Mas isto não impede que um usuário com conhecimentos técnicos possa ampliar e melhorar ainda mais o que já comecei, por isto não bloqueamos nem travamos nenhuma informação, todo este trabalho feito aqui é livre e aberto à todos. Quero agradecer aqui o auxilio de alguns amigos que me ajudaram a desenvolver as ideias e buscar formas práticas para a execução deste trabalho. Quero lembrá-los que não se faz nada sozinho, que a parceria e o tempo destinado para as soluções neste projeto, sempre partiram de amizades que tenho com pessoas de alto conhecimento sobre o assunto e de muito boa vontade. - Antônio ( Neno) - Wilson (Wiltec Radiocomunicações) Espero ter ajudado. PU4ASL Atual_Intraco.rar

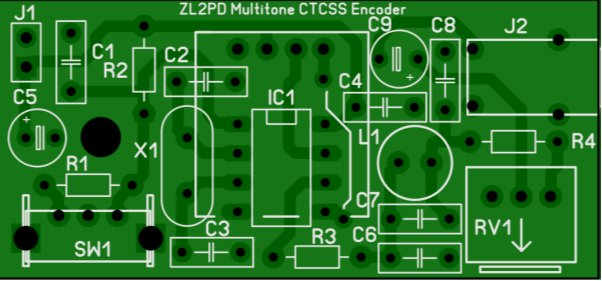

EM BREVE (montagem) Esta placa permitirá além da escolha dos Tons disponíveis ( 50 ) também a visualização das freqüências de cada TOM. A seleção de cada escolha será feita por um encoder e a amostragem via display, este recurso lhe permitirá obter a certeza que o TOM é mesmo o escolhido. Cabe ao montador decidir onde ficará alojado o display e o encoder para facilitar a seleção dos valores. É possível também, que o técnico de bancada use este projeto para montar uma unidade geradora de Tons para uso em bancada. Créditos ao ZL2PD

Como dobrar o n.o de canais no seu INTRACO ( Tópico A) O recurso apresentado aqui é antigo e já muito conhecido no mundo eletrônico, mas pouco divulgado entre os usuários, pois trata se de uma maneira de duplicar o n.o de canais no INTRACO ou outro equipamento qualquer via mapeamento de memória. A técnica de re-paginação de memória permite a duplicação ou mais de canais no rádio, bastando apenas que o executor conheça as técnicas de gravação de uma EPROM ou E2PROM e a técnica de fracionamento da memória utilizada. Como funciona: aloca-se os primeiros endereços dos 64 canais iniciais partindo do endereço 0000 e em seguida aloca-se os demais endereços referentes aos outros 64 canais partindo da metade (1/2) do mapa de memória para os canais subsequentes formando assim um mapa de 128 canais para o rádio. Vale ressaltar que mesmo dobrando o n.o de canais haverá muita sobra de espaço de memória em uma NMC27C64 que não será usada e permanecerá livre, se alguém ai dominar a técnica, poderá adicionar ainda mais canais adicionando mais chaves aos endereços A12, A11, A10....pois esta memória permite ainda mais avanços e se analisarmos os pinos de endereços sem uso e a trabalhar a imaginação irá além, porém o assunto aqui trata apenas da duplicação de canais, que ao meu ver já seria o suficiente. Nota: vale lembrar que esta técnica exige conhecimentos técnicos específicos sobre gravação de memórias e muita destreza e paciência. Boa sorte e bons projetos Segue o raciocínio no Tópico B logo abaixo

Botão para Seleção de Freqüência de SubTon Adicionei um Push Boton internamente ao chassis do rádio, para seleção das 50 freqüências de SubTon disponíveis na placa de CTCSS descrita anteriormente. Ele funciona da seguinte forma: Deve se abrir a tampa superior do rádio 50mm (deslizando-a para trás), no canto esquerdo do painel lado do display foi adicionado um botão ( Push Boton) O Push Boton pula sequencialmente uma a uma das freqüências gravadas no controlador ATTiny85, cada breve apertada no botão descloca-se a tabela de freqüências de 67.0 à 254.1 Hz totalizando assim 50 seleções. Uma vez confirmada a freqüência desejada, então deve se apertar novamente o botão e segurar por 3 a 5s para que o controlador memorize a freqüência desejada. Feito os passos acima é só confirmar se a repetidora atraca com a nova seleção escolhida.

Projeto da placa de Subton concluída para o INTRACO 7000 Caracteristicas: Freqüências: 67.0 - 254.1Hz Total de Tons gerados: 50 Tensão Pico: 113mV Ciclo RMS: 30 - 60mV (ajustável) Controlador utilizado: ATTiny85 Método de escolha de freqüências: Push Boton Memorização: Push Boton apertado por 3s Tecnologia de geração de Tons: PWM Tensão de Trabalho: 2,7V - 5V Corrente de consumo: baixíssíma Tipo de onda: Senoidal pura Relação sinal ruído: baixíssima Aquecimento: baixíssimo Fixação: Fita dupla face ou suporte 3D Projeto alternativo: com display OLED Os méritos do projeto são dedicados ao Radioamador ZL2PD ( Nova Zelândia) a quem agradecemos pelo esforço no desenvolvimento.

LINK PARA CALCULAR AS FREQÜÊNCIAS DOS CANAIS DO INTRACO > https://docs.google.com/spreadsheets/d/1iPPQjwn7h_IfhvbhKLDphYTQle2recxoHk7XowfZ70g/edit?ts=5f5f634d#gid=0 > https://docs.google.com/spreadsheets/d/1iPPQjwn7h_IfhvbhKLDphYTQle2recxoHk7XowfZ70g/edit?usp=sharing Vale lembrar que as freqüências de recepção devem-ser acrecidas de 45000 ( 45MHz) somando se, porém as freqüências de transmissão não precisam: Exemplo: Freq. canal RX = freq.RX + 45.000 ( 145350 + 45000 = 190350 ) RX: 190350 > 4A4B10E1 (h) 040A040B01000E01 byte RX TX: 145350 > 883B00E1 (h) 0808030B00000E01 byte TX Na memória, no endereço escolhido ficará gravado os bytes neste formato em uma única linha: ( 040A040B01000E01 0808030B00000E01 ) < Esta seria a gravação para um canal X No meu caso, o canal n.o 15 NOTA IMPORTANTE: você terá que fazer login em uma conta GOOGLE primeiro para ter acesso a calculadora, ou ela não aceitará a entrada dos valores.

COMO CONSTRUIR A SUA PLACA DE SUBTON (Protótipo) Abordaremos aqui a construção de sua placa de subton utilizando um CI controlador da ATMEGA o ATTiny85. Eu que não conhecia nada de programação de controladores desta marca consegui confeccionar. Esta placa possui 50 tons, são freqüências padrões e mais algumas especiais. Vale lembrar que fiz o circuito usando uma plaquinha padrão universal em um espaço de 30 x 30mm . Serão necessários: Boa vontade Espeirito inovador Programador USBASP ou um Arduino UNO R3 Um Resetter HV para apagar o CI caso seja necessário E de quebra, coloquei nos desenhos um XTal Tester para verificar seus Cristais Anexo está também um Diagrama de um SUBTON com Display usando OLED O arquivo compactado em RAR é o software da placa de CTCSS para o ATTiny85 Os créditos são todos ao Radioamador ZL2PD da Nova Zelândia, a ideia refere-se a um projetinho fantástico que ele desenvolveu. Desenho A (apagamento do ATTiny85) Desenho B (protótipo do subton) CTCSS_Multi_display.docx Sketch3_Attiny_resetter_fuse_AVR High.docx CTCSS_V02_PB_ToneSel_Save_RTB.rar Primeiro protótipo da placa de subton

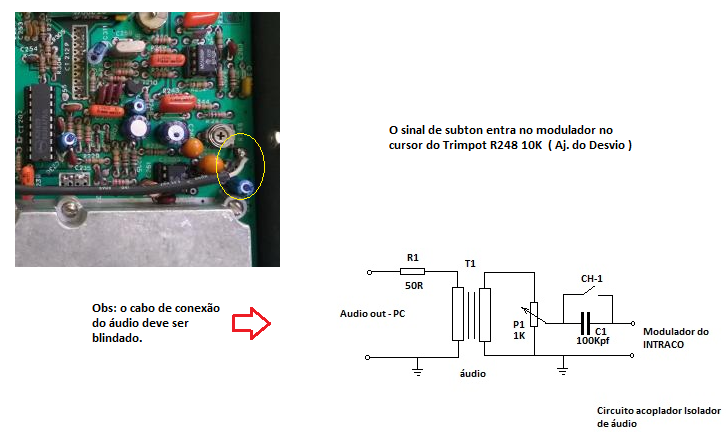

Programa gerador de códigos de Subton (CTCSS) via PC Caso você não tenha em mãos uma placa de subton para seu rádio, não se desespere, o programa anexo gera 50 Tons padrões conhecidos e utilizados nos transceptores. Basta que o sinal seja injetado no modulador do seu rádio e que haja um acoplamento entre eles se possível a transformador de áudio como descrito em comentários anteriores neste fórum. O arquivo em anexo está compactado em RAR, basta instalar no seu PC e retirar o áudio na saída do seu computador. Vale lembrar, que neste fórum há comentários e instruções de como inserir o sinal de subton no INTRACO, isto vale também para qualquer outro rádio que não possua o recurso, o interessado deve possuir apenas conhecimentos de eletrônica para identificar o local correto a inserir o sinal em seu rádio. Boa sorte e mãos a obra. SubTomBR.rar

Ninguém sabe como resolver esta desgraça de USB que não funciona no VMWare?

COMO SETAR O INTRACO 7000 PARA 64 CANAIS Se você já re-programou a memória Eprom ou E2Prom do seu rádio para 64 canais, então agora deverá setar os jumpers internos na placa do rádio para configurar corretamente os 64 canais. Siga o desenho em anexo conforme as posições pintadas em amarelo. Vale ressaltar, que neste procedimento está incluso também o retorno ao canal 01 quando apertadas as teclas UP/Down simultaneamente.

Manual Multiidiomas do I/O Panel da Conceptrônic Nele tem todos os passos de instalação do hardware e software. C05-124_CMULTIFP2_Quick_Guide_ML.pdf

Documento inédito, fórmulas de calcular os canais do INTRACO na UNHA (Raridade) O fabricante usava destes recursos para instruir os técnicos e engenheiros no aprendizado da configuração dos canais na época, este documento veio parar em minhas mãos recentemente, então postei aqui para todos vocês pdf20210210_11080618.pdf.

CD ISO do programa, drivers e manuais do I/O Panel Conceptronic A Imagem deste CD contém arquivos e drivers até o Win98 https://www.4shared.com/archive/6PrOEM8cea/CMULTIFP2_V2.html

GRAVADOR DE MEMÓRIAS PROM COM ARDUINO UNO R3 Para quem se habilita a tentar gravar os canais do INTRACO nas memórias originais, ai vai uma dica rara, é difícil achar alguém que tenha o gravador e saiba ler e gravar neste tipo de memória. https://hackaday.io/project/25953-promer/log/65610-firing-up-an-old-prom-programmer Tabela padrão atualizada dos códigos e freqüências do INTRACO de 144.000 à 148.100 Veja o arquivo em anexo: Tabela_Intraco_7000.xlsx PROM Programmer_Arduino_code.docx

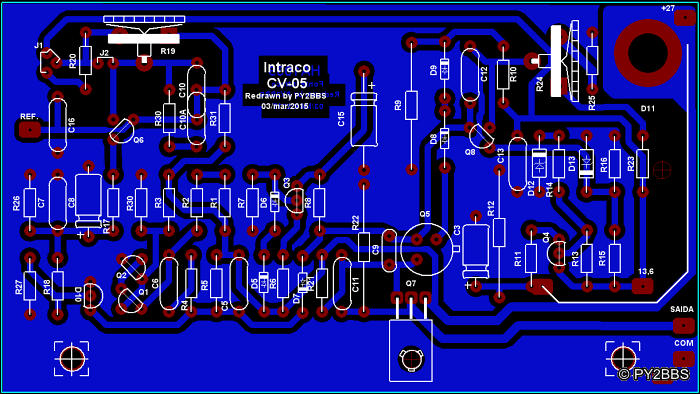

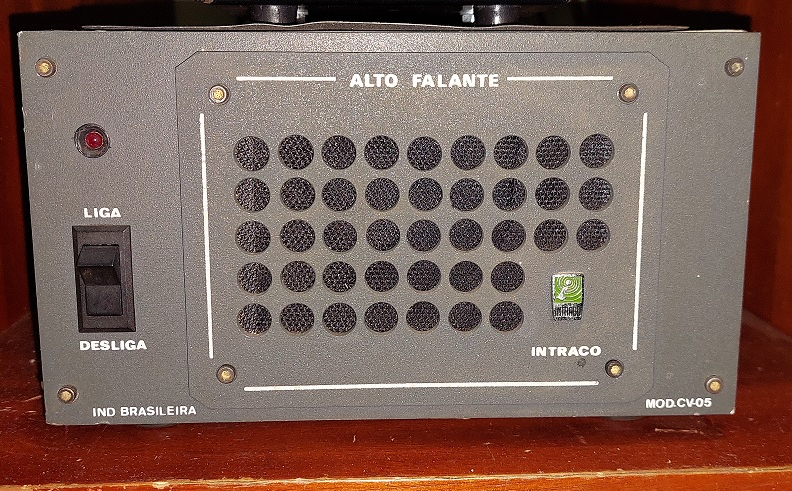

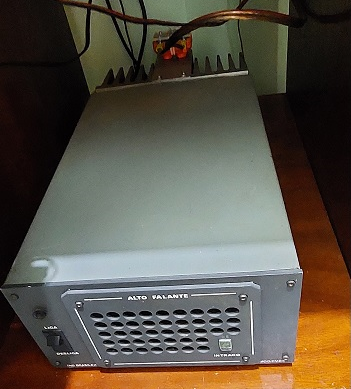

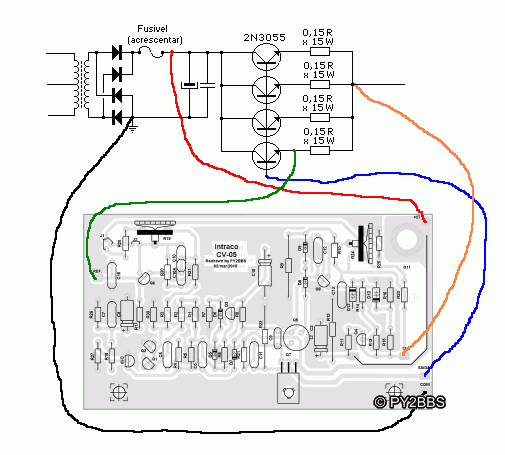

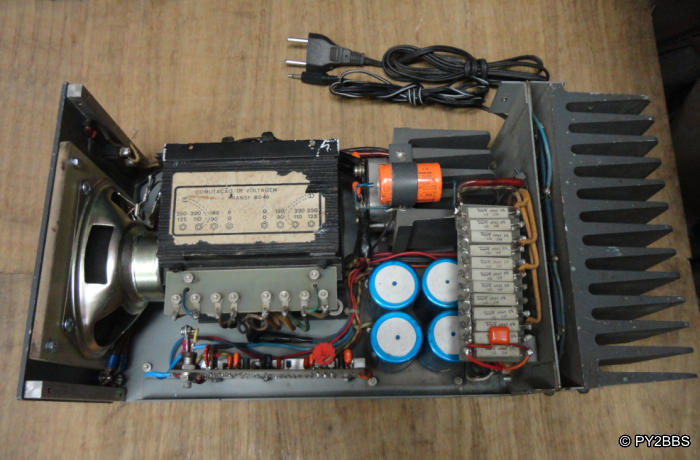

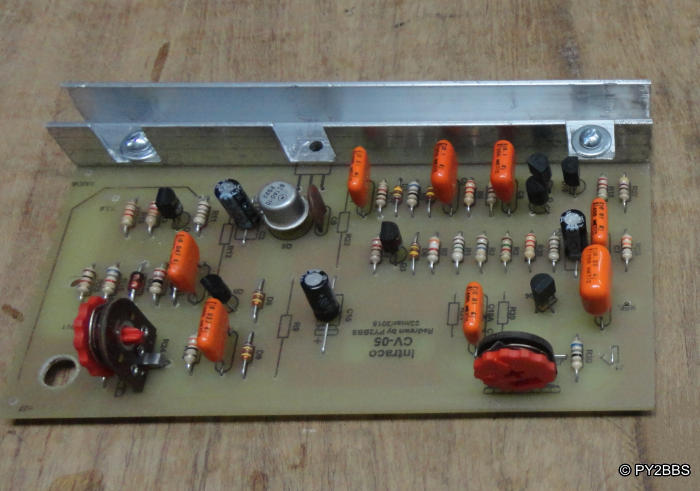

Diagramas ampliados do circuito Geral do rádio no formato A1 e detalhes da fonte retificadora CV-05 INTRACO_7000_1.pdf INTRACO_7000_2.pdf > Fonte retificadora CV-05 original utilizada no Intraco 7000 As 3 primeiras fotos são de uma fonte original, as demais são ilustrativas e de mérito do colega PY2BBS Maiores detalhes, visitem o Blog dele sobre a CV-05 Esquema: Vale lembrar, que todas as fontes da família Intraco usam a mesma placa de controle, portanto o esquema abaixo pode ser considerado para a CV-05

Manual de Serviço de Fábrica do INTRACO 7000 (extenso) Contém: Descrições Passo a Passo Formas de Ondas Ajustes Elétricos Tabelas de Configuração do n.o de Canais Esquemas diversos ( os demais diagramas estão no outro manual neste fórum ) Lista de Materiais 1001 detalhes que só as autorizadas e a fábrica possuiam Link para download: https://www.4shared.com/office/jX0SFkWgiq/Intaco_7000_Service_Manual2.html Procurem em breve também em: www.mods.dk Gentileza especial da Wiltec Radiocomunicações

Placas adaptadoras de memórias PROM/EProm-E2Prom (em edição) Este capítulo mostra uma ideia genial de um amante das memórias antigas e que ajudará muita gente a copiar PROMs e converter em Eproms/E2proms para substituição. Os links abaixo explicarão melhor a aplicação e funcionalidade. Adquira sua placa aqui Tudo sobre a aplicação Como funcionam as memórias Programador de PROM > Para LER uma PROM Para LER uma Prom gravada, insira no soquete do adaptador uma PROM, conecte agora o adaptador lado dos pinos Eprom no gravador de Eprom/E2Prom e acione a função ler Eprom, os códigos gravados na PROM serão lidos e poderão ser gravados em arquivos para serem utilizados posteriormente em uma memória Eprom/E2Prom. > Para adaptar uma Eprom/E2Prom no lugar de uma PROM Caso deseje colocar uma Eprom/E2Prom gravada no lugar de uma PROM, prepare uma outra placa adaptadora com soquete para EProm/E2Prom e o outro lado com pinos para encaixar no soquete Prom do circuito desejado, assim os códigos gravados na Eprom/E2Prom serão lidos através do soquete PROM e transferidos para o PLL do rádio. Este recurso evita o sucateamento de placas antigas por falta de memórias PROM, a falta deste componente que já foram descontinuados e a dificuldade de se encontrar gravadores para esta tecnologia hoje no mercado nos obriga a encontrar alternativas como esta. Esta metodologia salva alguns circuitos do sucateamento ou permite a leitura das memórias para serem reproduzidas em outras tecnologias mais novas e modernas ou nos ajuda a fazer Backup dos códigos gravados nas PROMs para posteriormente utilizálos. Para quem restaura equipamentos antigos é indispensável o uso destes adaptadores de memórias.

Esta é uma versão de placas de memória EPROM original desenvolvida pela INTRACO: Modelo HA-1245 Visando exigências futuras, a fabricante desenvolveu esta placa opcional para atender o mercado, muitos aparelhos já saíam de fábrica com elas a pedido de clientes. GRAVAÇÃO DA MEMÓRIA EPROM A memória Eprom 27C64 escolhida para gravar os códigos, pode ser gravada desde o endereço 00000 (hexa) de memória e terminado no endereço 00063 (hexa). Usei memórias da TEXAS e Thomson foram as que deram melhor resultado, as memórias SiD não carregaram davam erros. NOTA IMPORTANTE: grave os códigos em .BIN, não grave em .HEX espaços vagos deixe com FF todos. A seleção do mapa de memória é feito por uma chave HH no frontal esquerdo do rádio, os fios saem da placa de memória no jumper CT203/A ao lado do R201/A, passam por uma pequena plaquinha e vão para a chave de seleção Hi/Low Channel. Boa sorte.... As fotos ao lado mostram o chaveamento do mapa de memórias, fios Verde, Amarelo e Laranja
