Ademilton

Nota importantissima: Caso desejem retornar a gravadora CH-341A/B da condição modificada para a condição original de fábrica, não precisa desfazer tudo que foi feito acima, basta fechar um JUMP (fio) entre o 5V da barra B1 e o 5V da barra B2 (ao lado do conector ZIFF) pronto agora sua gravadora volta a condição original sem desfazer nada. Desta forma sua gravadora poderá trabalhar tanto na condição modificada como na condição original se assim o desejar. Boa sorte e bom trabalho.

Acredito que uns 10A.

Quem assistir o vídeo do Andrei, ficará surpreso com a riqueza de detalhes do projeto. Fiquei impressionado.....nota dez.

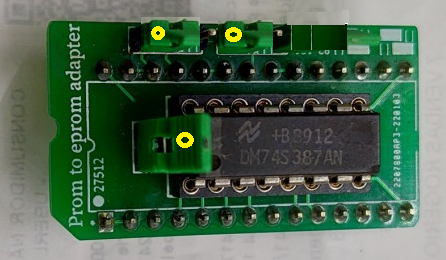

Bom dia pessoal O Andrei conseguiu mesmo ler o conteúdo das proms (DM74S387N e SN82S126N) ambas usadas no Intraco 7000 e Telepatch 160/40. Este recurso, me permitiu salvar os códigos gravados na PROM para posteriormente transferí-los para uma Eprom 27C64, 256 ou 512 ou ainda para uma E2Prom 28C64, 256 ou 512. Aos radioamadores que mexem com repetidoras é ainda melhor porque as vezes recebem um equipamento desconhecido que o proprietário quer retornar a frequência anterior e não se consegue saber o conteúdo da PROM instalada.....este recurso barato e simples, resolve o impasse além de permitir um backup. Aproveitando o momento dos testes junto com o Andrei, montei o circuito em placa universal o que me permite agora usá-lo a qualquer momento, mas já estou projetando uma nova placa, assim que estiver pronta, disponibilizo o Gerber para todos. Coitado do Andrei, estou enxendo as paciências dele, mas é por uma boa causa, estes rádios deixaram de ficar no anonimato e no pano preto....virou código aberto. 73 moçada.

@Blumer Celta Esta é a ideia, substituir um componente obsoleto por um mais recente com recursos amigáveis.

Pois é.....no meu forum dedicado ao INTRACO 7000, a ideia começou com um amigo o PY4MM (Dias) me dando de presente o rádio e a fonte, mas como o rádio foi sucateado por um órgão público eu precisava mudar suas frequências, mas como fazer isto, o aparelho estava funcionando, mas com apenas 1 canal. Ai começou tudo e fui parar em uma enorme pesquisa que durou 12 meses. Hoje este rádio tem 256 canais, várias modificações eletrônicas e recursos comparados aos modernos do mercado. Não fiz sozinho....tive ajuda da minha filha, genro e vários amigos cada um participou com o que conseguia e entendia. Salvamos esta preciosidade da industria brasileira de ser esquecida e abandonada. Você pode saber mais sobre o projeto procurando no CDH ou no Google, use as palavras (INTRACO 7000 e TELEPATCH 160/40). Foi o que pude fazer para ajudar o nosso hobbie. Veja o danadinho ai:

Acho que não vale a pena Andrei, são equipamentos muito antigos, seria um esforço a mais para ser apreciado por poucos conservadores da tecnologia Brasileira. A calculadora do INTRACO sim, porque não há um programa especifico para fazer estes cálculos. Minha filha que abraçou a causa e fez no excel para diminuir o meu sofrimento......kkkkkk Ela me disse: papai faça pra mim um descritivo dos passos que o Sr. usa para calcular estas frequências, talvez eu consiga jogar no excel e facilitar seu dia a dia com isto.....e não é que ficou boa a ajuda dela, só que tenho que converter uma à uma das frequências. Até disponibilizei o link no forum para que outros intrressados usem para fazer seus cálculos. Mas ajudou demais....

A excência do radioamadorismo sempre foi a curiosidade, experimento, coragem e a boa vontade. Onde houver chance de inovar estaremos lá......somos os Radioamadores do Brasil. 73

Paulo você é Radioamador? Eu sou o PU4ASL de Uberlândia-MG. Depois dê uma passadinha no Clube do Hardware e veja as minhas artes com o INTRACO 7000 e o Telepatch 160/40, antes era um pano preto com estes rádios, agora tiramos o pano e abrimos geral para todo mundo, só não usa que não quer. Todo este trabalho de usar o Arduino para copiar memórias PROM é para desenvolver maneiras fáceis de usar estes rádios mais antigos, eu minha filha o Mestre Andrei e o Wilson da Wiltec fizemos uma revolução nestes aparelhos. É só digitar no google "Intraco 7000 ou Telepatch 160/40" Espero que goste do que vai ver lá, acabamos com o MITO de que era mosca branca as informações destes rádios, virou código aberto agora. Nesta batalha aprendi muito sobre a plataforma Arduino, em breve vou postar um gravador que estou montando que aceita qualquer ATMEGA do pequeno ao grande, está na bancada já. Este Arduino que eu queimei a USB, vou usa-lo para gravar o Bootloader do ATMEGA8 da nova placa gravadora, usarei o conector ICSP do ATMEGA328 da placa do UNO R3 como gravadora, retiro o 328 espeto o Atmega8 ensiro o cabo do USBasp e pronto lá vai mais um bootloader pra dentro. Ô bicho fuceiro é Radioamador........kkkkkk 73

O programa está pronto, foi elaborado um Sketch: Leitor PROM.zip

ATUALIZAR O FIRMWARE DO MICROCONTROLADOR DA USB DO ARDUINO UNO R3 Pesquisando sobre a USB do Arduino UNO R3 descobri que o microcontrolador ATMEGA16U2MU pode ser atualizado via pinos ICSP. As instruções para atualização podem ser retiradas dos LINKs abaixo: Como funciona o Arduino Uno R3 Original Como obter as instruções de atualização de firmware Que ferramenta e software são utilizados para descarregar o firmware ATMEGA16U2MU

Muito Legal ajuda muito na hora de digitar no programador de Eprom, achei útil a ideia de usar os campos preenchidos com zero para aproveitar melhor a memória.

Esta pergunta me deixou na dúvida, porque até o momento eu não havia imaginado que o ATMEGA 16U2-MU fosse um microcontrolador programável, achei que fosse um componente dedicado a Seriais/USB, depois fui observar melhor e seu comentário me despertou a curiosidade porque ao lado deste chip USB há um grupo de pinos jumpers JP2 que provavelmente servem para reprogramá-lo na fábrica. Por este detalhe mencionado por você, eu desisti de repará-lo e adquiri um Arduino Genérico, cheguei a encontrar o componente na RS e na Mouser, mas fiquei com medo de comprar um microcontrolador sem nada dentro, portanto resolvi aproveitar os componentes da placa para outra finalidade e desisti do UNO R3 original (dedicado) mesmo sabendo que foi um presente do meu Genro. Bom a batalha continua no objetivo principal porque ele queimou quando eu e o Mestre Andrei iniciavamos o desenvolvimento de um dispositivo para ler memórias PROM usando um CD-4040 e algumas memórias da família DM74S387 e DM82S126. Todo dia aprendemos uns com os outros....valeu turma.

@aphawk Rapaz bem observado tem lógica, acho.que tem tudo a ver o que você disse...... acabei ficando sem o meu Arduino Uno R3 original. Pifou o CI ATMEGA 16U2 da serial/USB e não acha o CI. Ele não comunica mais com a USB do PC....

Super relevante esta discussão Eu e o Mestre Andrei, estamos testando uma aplicação para ler memórias PROM com Arduino UNO e NANO. Tivemos alguns problemas e por coincidência queimou o ship Serial/USB da placa Arduino Uno R3 original. Conferimos diversas vezes e não havia erros na montagem, acreditamos que a queima tenha acontecido por incompatibilidade entre CMOS e TTL. Usamos os CIs DM74S387N e CD-4040.

Vou pedir para o PCB remover....valeu pelo software.....Grato...

Como ler o conteúdo de Memórias PROMs para migrar para EPROMs ou E2PROMs Migrando projetos Eletrônicos antigos para novas tecnologias - é necessários que se leia e salve o conteúdo das famosas memórias PROMs, para que possamos mudar para outros tipos de memórias. Radioamadores e Gamers experientes são os que mais necessitam deste tipo atividade, porque uma memória PROM não permite uma re-gravação, então dificulta muito um upgrade de tecnologia para jogos ou uma mudança nas frequências de repetidoras ou a utilização de transceptores Vintages. Para quebrar este mito e ajudar a resolver este problema, resolvi postar aqui um passo à passo de como fiz para efetuar um BACKUP de dados das minhas PROMs utilizadas nos transceptores da INTRACO, TELEPATCH e outros modelos vintages ainda utilizados no cotidiano em nosso hobbie. Exemplificando com transceivers vintages mais conhecidos, eles vinham de fábrica com frequências acima 150.000MHz, mas para utilização em bandas de Radioamador precisam trabalhar de 144.000 a 148.000MHz, para isto é necessário uma conversão com memórias mais novas e uma re edição das tabelas de freqüências de repetidoras e em modo simplex. Devido a dificuldade na importação destas memórias antigas por não serem mais comercializadas, esta metodologia ajuda muito os aficionados e hobistas a executarem seus projetos utilizando memórias ainda existentes no mercado ou em sucatas de eletrônica. Então o que é necessários ter em mãos: Uma memória PROM gravada com os dados ( DM82S192N, DM74S387N ou similares ) Um adaptador PROM/EPROM ou um Arduino NANO ou UNO R3 Um gravador de memórias Tipo GENIUS G540 ou outro qualquer que suporte as atividades Um circuito integrado CD-4040 Um notebook com XP, Win7 ou Win10 Diante do problema, várias tentativas foram testads sem sucesso, até que solicitei ajuda ao nosso amigo ANDREI, ai ele me ajudou com alguns procedimentos que sob sua permissão eu irei postar aqui, os diagramas e o SKETCH Arduino passo a passo. Vale lembrar, que não se encontra mais gravadores de memórias PROMs no mercado quando se encontra os preços são muito altos e os fabricantes não produzem mais este tipo de memórias, então a solução é migrar para outras tecnologias mais acessíveis. Alternativa 1 usando o ARDUINO NANO ou UNO R3 para copiar as memórias Este foi o diagrama utilizado para varrer o mapa das PROMs > Arquivos do projeto acima > Projeto Leitor PROM.zip Alternativa 2 usando um GRAVADOR GENIUS G54O e um adaptador de memórias > De posse de um gravador Genius G540 ou similar para ler PROMS e gravar Eproms/E2Proms > De posse de um adaptador para PROMs/EPROMs/E2PROMs 27512 ou 28512 > Passo a Passo: 1 - insira sua DM74S387N ou DM28S126N no adaptador de memórias 2 - Feche os três Jumpers JP1, JP2 e JP3 do adaptador como na foto 3 - Insira agora o adaptador no conector ZIF do gravador Genius 4 - Abra o software do Genius G540 5 - Escolha a opção de memórias EPROM 6 - Selecione na lista de Fabricantes a opção GENERAL 27512 7 - No menu do programa desabilite a checagem de Verificação da Memória (Verify) 8 - Agora solicite ao programa para que leia a memória em (READER) 9 - Observe se o programa abriu a tabela com as páginas do mapa de memória, os dados estarão lá presentes no formato HEXA 10 - Salve a tabela com os dados coletados, e observe quantas páginas foram salvas 11 - Com os dados salvos, você poderá agora gravar suas Eproms ou E2Proms para migração de tecnologia Nota: em outras postagens aqui no Clube do Hardware é possível seguir os passos para a inclusão de memórias copiadas e gravadas em outros tipos de memórias, vale ressaltar que a ideia vale apara qualquer modelo Vintage, desde que se observe suas particularidades de programação e as características de seus PLLs. > Adaptador de memórias PROM/EPROM 27512: - Adaptador com Jumpers JP1, JP2, JP3 fechados > Arquivos copiados com o uso do adaptador: Exemplo: Intraco_Prom_Memory_BK.zip O arquivo acima, refere-se ao código necessário para amostragem de canais no display de 7 segmentos deste modelo, a contagem de canais é limitada a 99 pois neste modelo só há 2 displays.

Dificilmente voce conseguirá sugerir ou mudar algo por aqui...desista.

Mas porque ela é paga que estou sugerindo para que fique mais Clean.....se fosse gratuita eu não iria sugerir nenhuma melhoria. Tá ok..... Obrigado.

TELA DE POSTs MAIS CLEAN Um post tem por função orientar ou ajudar alguém a resolver um problema. Os Comentários são criticas ou sugestões a posts editados e que as vezes são tantos que poluem ou carregam demais a área do Post Original. Minha sugestão é: que os comentários não fiquem expostos junto com o Post Original, não precisa eliminá-los mas que fiquem retidos em algum lugar, mas caso eu deseje fazer um comentário ou ler os comentários, um link ou icone seja criado para levar o interessado até a área de exposição dos comentários. Mas porque a sugestão: porque tenho observado que alguns posts originais tem tantos comentários, que acabam poluindo a área dos posts originais ficando um documento enorme e carregado, que na grande maioria tem comentários inúteis ocupando espaço e deixando a tela do post poluida.......com a minha sugestão a tela do Post Original ficaria CLEAN, mas com a opção de comentar ou ler os comentários caso o leitor deseje ver se há alguma observação sobre aquele assunto.......mas não precisaria expor tudo junto com os Posts Originais, deixando carregada a tela com muitos comentários. Ao abrir o Post Original, apareceria só o Post Original e no final da página, icones com links que levariam aos diversos comentários sobre aquele assunto. Espero ter sido claro, mas se não fui podemos conversar via Whatsapp para eu expor a ideia. Já conversei isto com o BCP, ele pediu para eu expor a ideia.

VENTILADOR DISPARADO (Uso do processador) Fiz a limpeza total no sistema de FAN e o ventilador continuava em alta velocidade, então pesquisei e um vídeo na internet sugeriu alterar parâmetros no gerenciador de energia do Windows, e isto fez com que o ventilador reduzisse sua atividade em função do uso do Processador. Vale lembrar que o ventilador tem 3 velocidades: Baixa, Média e Alta Procedimento: Entre no ícone da bateria na barra de tarefas com o botão direito. Selecione Opções de Energia Escolha na tela que surgir, a opção (Equilibrado - Recomendado) Depois clique ao lado na opção (Alterar configuração do plano) em azul Quando a nova tela abrir, selecione (Alterar configurações de energia avançada) Na nova tela que abrirá, selecione na lista (Gerenciamento de energia do processador) Clique no símbolo de (+) Selecione agora (Estado de desempenho máximo) clique no (+) Ajuste o valor atual de 100% para 40% tanto na Bateria quanto na Tomada Temperaturas normais agora: HD - 46 graus Média - 50 graus Core 0 - 44 graus Core 1 - 44 graus Ventilador em Baixa velocidade em uso normal Aqui funcionando a todo vapor com o ventilador no mínimo (03/01/2024)

Eu comprei memórias novas para meu PC, mas apresentava erros quando inseridas, mas as caracteristicas estavam corretas segundo o fabricante. Resolvi atualizar os driver da placa-mãe, a partir dai as novas placas passaram a funcionar direitinho. Verifique no site oficial se sua placa-mãe possui novas atualizações, baixe e instale antes de inserir as novas memórias. Boa sorte.

DONGLE DE Bluetooth MOX SEM DRIVER Já que estamos falando de Bluetooth aqui, eu tenho um DONGLE USB da marca MOX bem pequenino, ele já não funcionava a muito tempo por falta de DRIVER, hoje achei o driver dele, se alguém ai precisar ou tiver um igual desativado.....faça contato comigo, eu envio o Driver.

Esta foto não mostra a placa toda, nela há uma referência de fábrica que a identifica, dê uma olhada nela, com este código eu poderei ver se tenho algo sobre este CI aqui.
