Carlosst

Sim, quero saber se a falta de audio vem dele mesmo. Já que eu tenho que trocar o CI, vou retira lo, assim a alimentação fica nula. adicionado 1 minuto depois Eu vi esse modelo, ele é muito diferente do meu, mas vou dar uma olhada no esquema, na parte de equalização deve ser a mesma coisa

Eu falei que não sai som nenhum, mas me enganei. Encostando o ouvido no alto falante, dá pra ouvir bem baixinho o som. Vou verificar esses capacitores citados. adicionado 5 minutos depois @Mestre88 Vou fazer uma pergunta de leigo: eu posso fazer um by pass? ou seja, ligar a entrada à saida do equalizador?

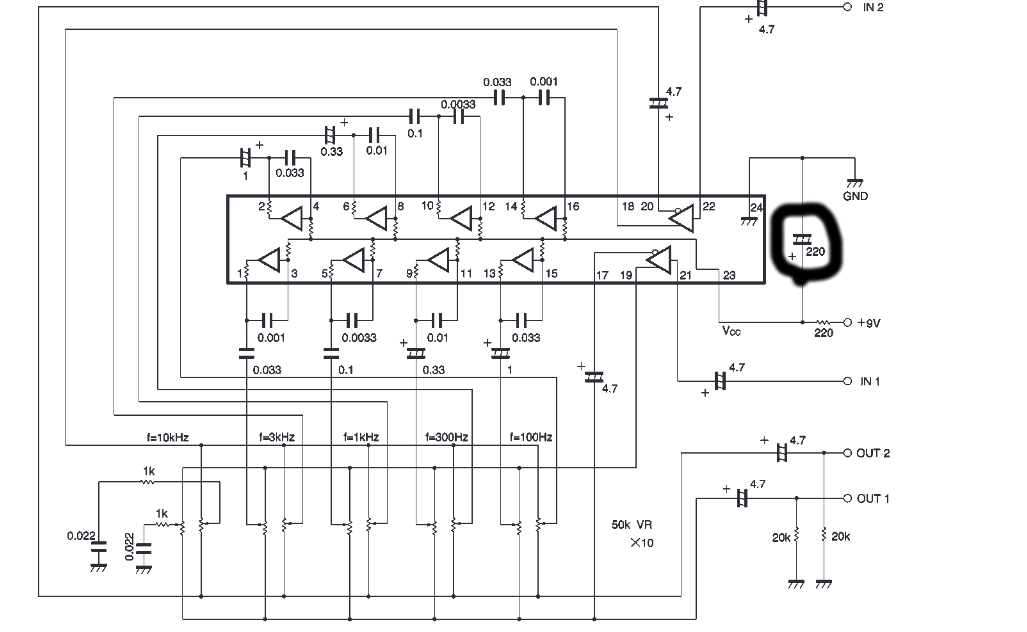

Fui tentar ressoldar uma solda fria do CI de equalização. Não sou muito bom com solda, soldei, retirei a solda e soldei de novo, rsrs. Foi muito tempo, acabou que agora não sai som nenhum. adicionado 36 minutos depois A solda fria em questão é o pino 2. Não tem nada a ver com a alimentação e entrada, que estão na outra extremidade do CI. Não deveria dar problema. Eu to pensando em trocar o capacitor assinalado, deve ter algum problema na alimentação, pra danificar o CI.Segue o esquema do datasheet.

Poxa, eu não vi o óbvio, kkk. era só acompanhar um pouco as trilhas. Mas eu tava tão seco que eram aqueles circuitos que comprei, que nem vi direito o que estava mais próximo dos potenciometros. É o Ba 3822L, achei o datasheet, e ele trabalha sozinho pra 2 canais, acho que vou conseguir achar ele fácil.

@Mestre88 Legal, vou tentar desconectar como você me indicou. Depois vou tirar novamente os parafusos do painel e tirar a foto desta placa.

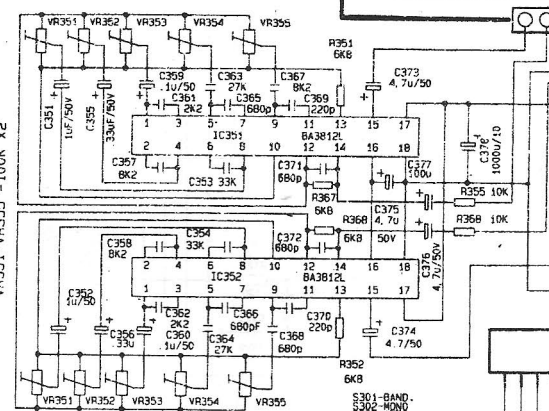

@Ricardo S Ferreira Eu sei como funciona, ou penso que sei, rs. Analisei na internet um circuito usado pra isso, e identifiquei no esquema que "era" pra ser deste som. Segue a foto da parte do esquema errado. Como eu disse antes, eu tinha até comprados 2 BA 3812L. adicionado 7 minutos depois Como eu citei acima, apenas uma banda funciona, e de um canal só, isso eu acho muito estranho.

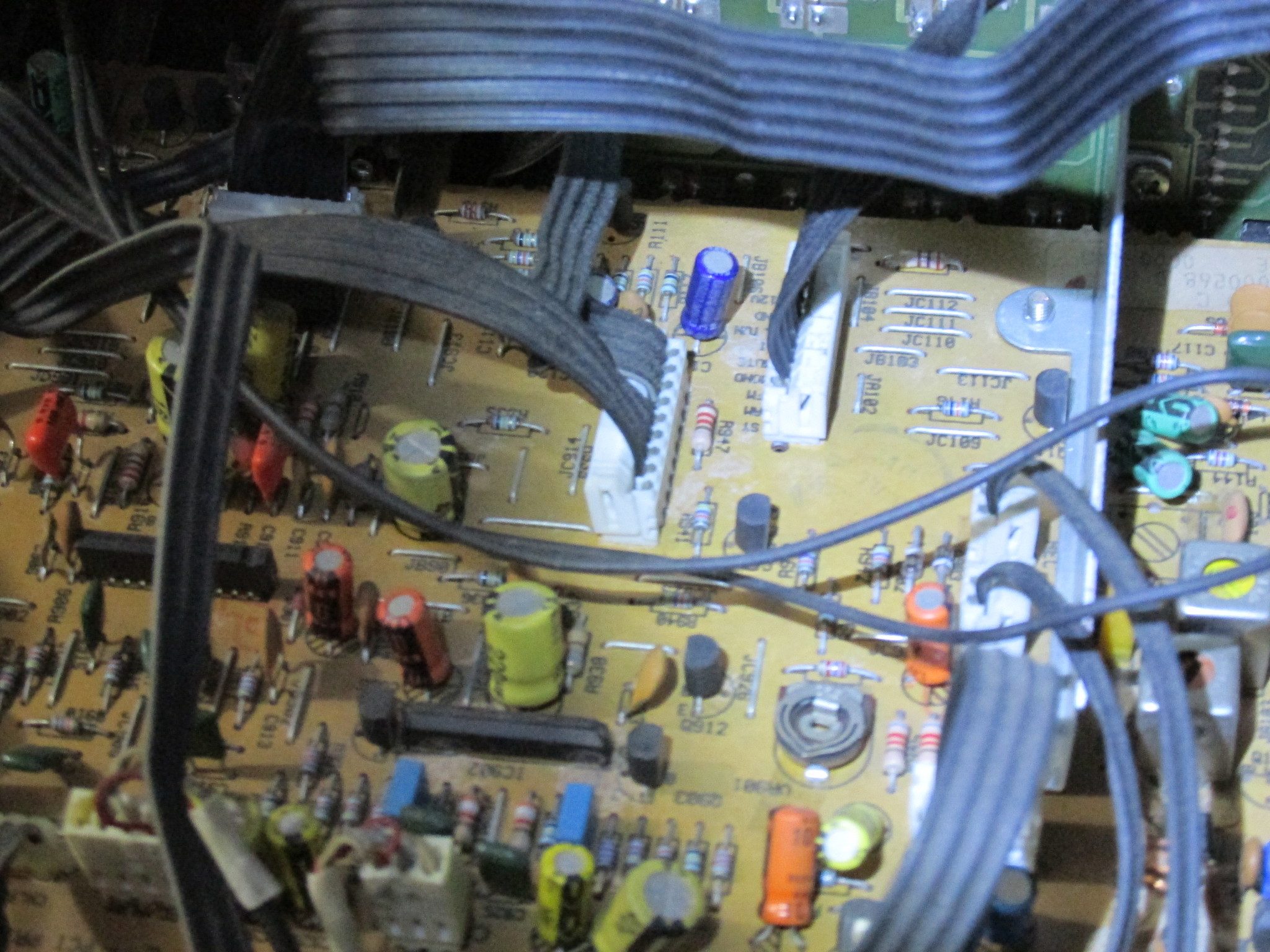

@Mestre88 Eu vi o datasheet de outro equivalente, lá realmente ele menciona tape deck, mas parece que é um tipo de pré amplificador, que serve pro rádio também. Na minha ingenuidade, eu vi o componente muito parecido com o CI equalizador do esquema, sendo com 18 pernas e da mesma forma. Eu tava achando estranho o fato de ter apenas um, sendo que teria que ter 2, um pra cada canal. Agora é ver na placa outros CIs para achar qual é o equalizador. adicionado 7 minutos depois @Mestre88 Quanto ao contato, tirei uma foto.

@aphawk Obrigado, vou adicionar nos favoritos. Não tem jeito, vou ter que praticar o inglês. rsrsrs Mas com certeza, com pessoas do mundo inteiro pra desenvolver algo em eletrônica, a gente pode aprender bem mais.

Eu pesquisei aqui no forum na parte de eletronica, sobre amplificadores, não encontrei nenhum tópico, além do meu. Aqui foi o único fórum que encontrei sobre eletronica, e olha que não é o tema principal. Alguem aí conhece outro fórum especializado nisso? Não achei nenhum, e os que me inscrevi, não me aceitaram. Acho triste, pois tem milhares de pessoas aqui no Brasil que curtem eletronica.

Eu imaginei que tivessem colocado um código errado do modelo no painel, mas procurei várias imagens na internet, e todos coincidem com o aparelho que tenho. Fazendo testes, descobri que a banda que tá funcionando é só de um canal. Uma coisa que tenho dificuldade é de desconectar o conector dos cabos, são muitos, não sei se tem algum tipo de trava, eu forcei mas não consigo, tenho medo de arrebentar na parte da solda destes conectores. Quero passar limpa contatos em todos eles.

Olá, depois de muita demora , hoje consegui ir na Sta Ifigênia. Lá tinha 2 lojas de esquemas, numa delas eu achei o do meu modelo de CCE. Acontece que é idêntico ao que eu encontrei na internet. Não é possível que eu não ache os componentes na placa. A pessoa que me atendeu, me garantiu que o esquema é original do aparelho. Eu vi no papel, não tem o que tirar do esquema que tenho. Será que eu sou tão nó cego que fico perdido na placa? rsrs

Eu tenho um media receiver, aqueles de carro, que amplifica a saida de audio do pc. Uso um equalizador gráfico de 15 bandas no pc. Creio que ele funciona como se fosse no estágio de pré amplificador. Além disso eu uso todos os controles de tonalidades do media receiver, como o loudness que eu coloco no máximo, além de acionar o bass boost e também o preset eu coloco em rock. O ajuste de tonalidade fica melhor no estágio de pré? Quero saber em relação a distorção?

@Mestre88 A tá,uma coisa não tem nada a ver com a outra. Realmente as luzes dos aparelhos tendem a mostrar realmente isso, que a fonte não ta aguentando o tranco. rs

@Mestre88 Eu nunca vi esse tipo de 3x1, o que eu tive era com led, você quis dizer com função de V.U., não é?@aphawk Com a explicação de vocês, ficou claro, que os capacitores não "aumentam" os graves, mas eles podem suprir potencia da fonte o suficiente pra reproduzi los. Eu tava com a ideia errada sobre isso.

@cesardelta1 Eu fiz eletrotécnica no colegial, uma das matérias era eletronica básica, montei até uma fonte regulada, 12 V 2A. Mas naquela época eu nem pensava em montar um amplificador, então esses detalhes eu não ficava pensando, e nem era discutido em sala de aula. Além disso, faz quase 30 anos que terminei o curso. Vim montar um amplificador só agora, com TDA 2030.

@Mestre88 To satisfeito com a explicação, me deixou mais tranquilo, em relação ao som Aiwa, obrigado! adicionado 10 minutos depois @cesardelta1 Eu tava pensando igual a você, mas lendo o que @Mestre88 disse, eu tive que concordar, pois essa frequencia não deixaria o diodo queimar, seria muito rápido essa carga do capacitor. adicionado 29 minutos depois Sinceramente, eu to confuso. rsrsrs

@Mestre88 Então a capacitância não interfere em nada na corrente do diodo? Estando depois do diodo, ele não se torna uma espécie de "carga" ? Analisando também, que existe a carga e a descarga do mesmo?

@Mestre88 Li que quanto maior a capacitância, maior a corrente, quando o capacitor está descarregado, então não é só aumentar a capacitor, isso vai interferir no diodo também, não é? Ou seja, ele tem que suportar maior corrente..

@Mestre88 Olha, eu troquei os capacitores do Aiwa que tenho, e vi muita diferença. Ele tem um recurso chamado T Bass, que antes, eu acionava e não via muita diferença. Agora com capacitancia maior, é muito nítido a diferença. O Carlos Mergulhão, fala que é por isso que ele coloca capacitores super potentes nas suas fontes, creio que 40 000 uF. Não teria outra finalidade, não é? A não ser a super friltragem pro sinal de saída de audio ficar o mais puro possível.

@Mestre88 Muito bom! No vídeo que eu mencionei, ele também citou que quanto maior a capacitancia da fonte de alimentação, maior o grave do amplificador, parece que eu já tinha visto outro video falando sobre isso.

@cesardelta1 você viu os ultimos vídeos do Carlos Mergulhão? Ele falou que os STKs tem a mesma estrutura dos DXs que ele monta. Vídeo: Minha história no audio. parte 2.

@Ricardo S Ferreira Eu me lembro de sua postagem, em que o sr mencionou eles, deve ter pego uma boa oportunidade.

@Ricardo S Ferreira Deve ter sido muito investimento!

@Ricardo S Ferreira Mostre outros equipamentos que você tem, além de caixas, seria legal!

@cesardelta1 Me corrija se eu estiver errado, num site em que definem os tipos de classes que eu abri, li que mais de 90 % dos amplificadores comercializados são classe AB. No caso dos TDAs ou STKs, então são que classe?
