Carlosst

Bcpetronzio, eu considerei isso, só não fiz a verificação, porque achei a qualidade das soldas boas, mas ainda vou examinar direito. Gostaria muito que o sr passasse o site onde conseguiu o esquema do meu system. Seria ótimo ver os circuitos. Tenho uma certa dificuldade em acompanhar as trilhas, fico confuso, olhando o esquema consigo ter uma noção mais clara. Obrigado!

Oi, eu tava tão contente pensando que tinha resolvido de vez o problema do processador, só que não. Eu deixei o system ligado direto, e até 3 horas e meia ele tava normal, com todas as funções dos botões, só que quando eu voltei 4 h depois, o visor tinha apagado os números e as teclas inoperantes. Creio que não teve problema de eu ter comprado capacitores com voltagens maiores, acredito que isso não ia interferir no bom funcionamento. Quanto a mancha do processador, eu imaginei que fosse pasta de solda mesmo, pois o restante da placa não tem nenhum sinal de mancha, inclusive na segunda placa. De qualquer forma eu vou escovar com alcool mesmo, dar uma limpadinha. Eu tenho um plano B para o processador, que é trocar o regulador de tensão, mesmo achando difícil ser este o problema, pois esse tipo de componente, não funciona "mais ou menos", ou ele ta bom ou não!

Eu de novo pra falar do resultado: troquei somente 3 capacitores, o de alimentação principal, de 4700 uf e 2 que estavam ligados no processador. Um deles observei que estava estufado, muito provavelmente era nele que estava o problema. Liguei e esta funcionando normal até agora, já tem 2 h e 20 minutos e os controles estão normais, de função, power, volume e sintonia de rádio e o display continua marcando o número de sintonia e mostrando a função do system. Eu tava ansioso pra consertar e fui comprar hoje os componentes. Fiquei surpreso com o preço baixo, o capacitor maior é 3,20 reais. Eu tava pensando até em levar num técnico. Ainda bem que eu arrisquei e eu mesmo consegui consertar, eu iria pagar com certeza mais do que eu paguei pelo system. Quanto aos estalos, quero ter certeza, vou ligar os 2 canais e ficar perto escutando. Se ainda persistir eu troco o TDA e os capacitores ligados a ele. Observei no processador umas manchas brancas nas pernas dele, creio que seja bolor de umidade, mas não tenho certeza. Por enquanto vou deixar assim mesmo, caso tenha algum problema, vou lavar com alcool isopropilico.

Obrigado, foi de grande ajuda! Eu vou comprar esse capacitor e o regulador de tensão do processador. A chance de ser um deles ou de ser os 2 é muito grande. Após isso vou observar se os estalos continuam, caso afirmativo vou trocar o TDA. Após a troca dos 2 primeiros componentes volto pra falar do resultado!

O modelo é Avanti AT-61

Eu desmontei a placa, e to querendo substituir os capacitores de alimentação. No primeiro momento, esses eu considero o que mais se desgastam com o tempo. Já outros componentes, acredito que ou funcionam ou não funcionam. No caso eu to querendo identificar o regulador de tensão. Tem 2 cis, que talvez sejam, pelo número de pernas reduzido. São: A6393D e o outro SDA 4558E. Eu não tenho certeza, e gostaria de uma ajuda.

Olha, agora tá com um problema maior. Eu não posso deixar ligado por muito tempo, mesmo deixando em standby, pois o processador do system para de funcionar. Todos os botões param de funcionar e fica sem nada no display, fica aceso , mas sem número de sintonia de rádio ou função.

Engraçado, eu to experimentando, canal por canal e não tá apresentando estalo. Cheguei a pensar que poderia ser a dessintonização de rádio! Coisa de segundos.

Eu experimentei durante um tempo um canal apenas, e não deu estalo, agora vou experimentar outro. você tinha falado do alto falante, e do motivo de ter queimado. Ele não tem nada o que você mencionou, ele não tá com o papelão estourado, e a bobina tá totalmente livre, bem centrado, não sinto ela raspando.

Quanto aos canais, eu só posso verificar, desplugando as caixas , pois não tenho o balance. Posso verificar os capacitores, pelo menos visualmente, pois não tenho um capacímetro. Quanto a potenciometros, o som não tem, o volume por exemplo é um botão, que não gira, o que aumenta o volume é um pequeno giro horário , um leve toque e o contrário no sentido anti horário. Eu nunca tinha visto um controle de volume assim, deve ser exclusivo da gradiente. Ele tem um pequeno equalizador de 3 bandas.

Olha, eu não manjo muito de eletronica, eu fiz eletrotécnica, e tive somente noções de eletronica, só montei uma fonte regulável e um amplificador nada complexo. Eu não saberia seguir circuito pra saber o defeito. Mas pensei nas 2 coisas citadas acima, ou seja: capacitor, ou o próprio stk, ou tda.

Eu troquei! Esses estalos são bem esporádicos. To desconfiado que seja um dos canais. Achei estranho um alto falante original da gradiente queimar. O antigo dono usava a caixa somente no system.

Comprei recentemente um system gradiente que tá com um problema, mencionado acima. Ele já veio com um alto falante queimado de um dos canais. O que poderia ser esse estalo? Alguma filtragem ruim, ou o chip amplificador com defeito?

Bom, se é pra uso profissional ainda vai. Mas me diz, como você iria usar 2 desses profissionalmente? Só se você for DJ mesmo. Pra isso você poderia comprar bem mais barato e de alta qualidade também, por um preço bem menor.

Não consegui entrar no site da saber eletrônica, consegui com o te1, gostei do site, tem vários projetos, vou começar a seguir, valeu!

Eu queria encontrar kit de amplificador com stk, mas isso sim é difícil, eu fiz uma compra da China de um kit tda 2030. A única coisa em eletrônica que eu montei até hoje foi uma fonte regulável de 12 V, isso quando eu tinha uns 17 anos. Agora depois de velho, to tentando entender melhor , os amplificadores. rs

@ilkyest Dá pra encontrar os stks sim, só que a maioria das pessoas usam tdas hoje em dia. Pesquisando na internet, os stks, apesar de ter uma qualidade de som superior, como dizem os colegas, são sensíveis a um aumento de volume brusco por exemplo. O meu kenwood, para aumentar o volume precisa de várias voltas no botão para atingir o volume máximo, coisa de umas 3 voltas completas. Eu achava um saco isso, mas agora eu entendo o por que dele ter sido projetado assim. Dizem que eles também queimam muito fácil se tiver um curto na saída. Deve ser por esses fatores que as pessoas estão adotando os tdas.

Não sou um entendedor do assunto, mas isso é interessante. Abraço

Eu sei que foge do assunto, realmente existe esse aspecto dos alto falantes, eles tem um limite onde tem a máxima eficiência, passando disso, eles precisam de uma suspensão mais dura pra aguentar mais potência, o que significa que eles não vão aumentar mais decibéis, são projetados pra aguentar mais, só isso. Tenho 2 pares de caixas acústicas, um é de suspensão bem macia e um meio duro, quando eu coloco pra testar aqueles graves fortes os mais macios em certo volume começam a bater no fundo o cone, já o outro par ainda tem o som normal. Isso significa que com um volume bem menor o som do primeiro é bem mais alto do que o segundo. Esses anúncios de propaganda de que alto falante tal tem 100 w de potência só serve pra vender mais, no final precisa-se de muito mais potência pra fazer o mesmo que um falante de menor potência conseguia fazer tranquilo. Eu vejo hoje em dia anúncios de mini system com mais de 1500 w rms, com apenas 2 ou 3 caixas acústicas pequenas. Isso é um absurdo estamos voltando no tempo do watts pmpo. kkkk

Não vejo necessidade de som limpo em volumes bem altos, e esse é o problema dos amplificadores, você começa num volume baixo e vai até o médio, a qualidade é ótima, depois disso ela despenca, pois eu nem posso ficar tocando direto em casa, por mais que a gente goste de certas músicas, vai ter um monte de vizinhos que vão preferir o silêncio. rs Vi nuns vídeos da internet amplificadores com transistores com um ínfimo THD de 0,015 % e com uma potência considerável de 100 W. O meu som , se eu colocar os 4 canais pra funcionar, fica em 92 W, é muito barulho. Eu faço uns testes de vez em quando, em volume alto, mas é questão de poucos minutos, pra não encher o saco de ninguém. Ainda tem gente que usa um som em casa e coloca módulos bem parrudos, com caixas acústicas monstro, pra piorar ainda colocam funk e outras músicas com super bass. Ninguém merece!

Mestre88, esse aiwa meu primo trouxe do Japão,e não tem o mesmo modelo aqui no Brasil, ele foi fabricado para ser usado em outros países, tanto é que a faixa de frequencia fm é bem extensa, vai de 76 Mhz até uns 108 Mhz. O kenwood que eu trouxe é da faixa normal do japão, vai de 76 Mhz e uns 92 Mhz mais ou menos. O stk da aiwa é daqueles grandões, ja o da kenwood é bem pequeno, creio que um quarto do tamanho.

Felipe Z, eu comprei o som automotivo pioneer faz poucos dias, e também uso ele no pc, pois também tem entrada auxiliar. Eu ia comprar caixa de som 2.2 da multilaser, com entrada usb , sd e auxiliar, com controle de grave , agudo e volume. Eu tinha feito até a compra, mas depois que vi o anúncio do pioneer, com um preço muito bom, acabei cancelando a caixa de som. Não me arrependi de ter trocado, pois esses recursos que você falou, tem todos nesse som. Com certeza a qualidade de amplificação também é bem melhor. Como eu já tinha uma fonte de pc reserva, eu usei pra ligar o som. As caixas que eu to usando são o do aiwa, ficou ótimo! Eu uso o Linux no pc, e tenho um software equalizador muito bom também, ele tem 15 bandas, posso fazer o ajuste fino ou eu posso usar as várias opções pré definidas também. Mestre 88, com certeza esse som é mais velho que o meu. Acabei de abrir o aiwa e ele tem um stk 4122ii, de 30 w. Olha uma coisa que eu não sabia: o tda não é novo assim, eu imaginava que fosse uma tecnologia recente, mas fiquei surpreso ao abrir um toca fitas da philips que eu tenho guardado, e que comprei ele mais ou menos em 88/89. Tinha um tda 1510, pensei que ele fosse criado depois dos stks. adicionado 3 minutos depois

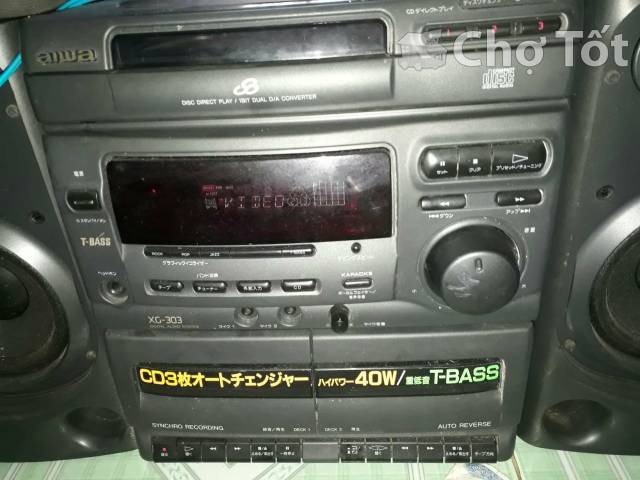

Eu também tenho um mini system da Aiwa, é um daqueles que deve ser igual o seu em algumas coisas. Tem bandeja pra 3 cds, tape deck e rádio, ganhei de um primo. Só que ele não tem muitos recursos, a equalização é pré definida, tipo, rock, clássico, jazz , são poucas opções , o loudness é fraco, não tem esse recurso de bass boost, mas ele tá funcionando, O kenwood que eu considero uma marca melhor, passou a não ler alguns cds depois de um tempo, não sei o que acontece, le alguns , mas não outros. Esse aiwa que eu tenho deve ter um stk também, eu ainda vou abrir pra ver, ele já deve ter quase uns vinte anos.

Eu comprei um som automotivo da pioneer recentemente. Muito provavelmente usa um tda. Vi nas especificações que ele tem um thd de 10%. Quando eu uso ele com a amplificação pura, ou seja, com equalizador flat, sem o loudness e sem incrementar o bass, eu posso aumentar o volume quase chegando ao limite e não vejo a qualidade de som se alterar muito, já utilizando todos esses recursos, o volume fica bem mais alto e começo a escutar muitos ruidos. O mini system da kenwood tem um som muito bom, mas não tem muitos recursos, ele é bem cru, quanto a essas opções, então eu não tenhos muitos parâmetros para identificar qual é o melhor, de acordo com o chip.

Eu tenho um mini system da kenwood que foi comprado em 2004, mais ou menos e tem um stk. Creio que essa marca seja muito boa e tradicional, pois fazem amplificadores e receivers de alta qualidade desde os anos 60, creio eu. Tem gente que fala que esses chips são muito rudimentares e sensíveis, e que estão ultrapassados, dando preferência aos tdas. Tem gente que fala que os stks são melhores pois são maiores e com uma área de dissipação de calor maior, coisa que os tdas atuais não tem. Por causa dessa falta de área de dissipação, estes, não aguentam muita potência e acabam distorcendo muito a qualidade de som em volumes altos. Qual a opinião de vocês que sabem mais de eletrônica? Eu sou eletrotécnico e só tenho noções de eletrônica, e passei a me interessar por amplificadores há pouco tempo.
