lucianolcoa

Pior que não. Não consegui fazer nada com esse código maluco. Acho que é só um id de identificação. Pesquisando no site da adafruit. Achei esse programa deles que promete extrair as imagens com o sensor. Mas sem sucesso, não consegui fazer ele ligar https://learn.adafruit.com/adafruit-optical-fingerprint-sensor/downloads

Pessoal boas notícias. Fuçando um pouco no módulo "ao que parece, o outro módulo que eu comprei estava defeituoso" Consegui capturar a imagem e até mesmo converter em bytes (acho que está em bytes). O problema é que não to achando um código decente em python para converter o arquivo gerado em jpg novamente.. Segue o código que o sensor está gerando FFFFFFFFFFFFFFFFFF035C1900012001940000000000000000000000000000000000000000000000000000000000000000000000000000000B0001008300000000000000000000000000000000000013D2EF01FFFFFFFF0200821F8AE29E69930E9E1C161FBE28201A7E6621A5DE16A55AFE2AA917DE1F2F587E6DB1E6BE2C34EB9E2E8CA35F5214907F14989E1F4825925F6EA6667F39B8D4BF65C3519F1DC0575C2143D69C384113DA33422A5A381918BB3F1A8E77401BA3773094621500000000000000000000000000000000000000000000000000000000297CEF01FFFFFFFF020082000000000000000000000000000000000000000000000000000000000000000000000000FFFFFFFFFFFFFFFFFFFFFF0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000084EF01FFFFFFFF02008203035E1A00012001940000000000000000000000000000000000000000000000000000000000000000000000000000000D0002008100000C0000CF3FCFFFFFFFFFEFFBEAAAAAAAAAAA95995956595155515144441004000000000000000000000000000000000000000000000000000000000000000000000000000000000000126DEF01FFFFFFFF020082270CA23E70

Dei uma brincada nesse circuito mas nem consegui ler ele na serial com arduino h Vi que um cara conseguiu ler ele usando python. Mas como coloquei ele na loja que achei que tava com defeito. Só vou poder pegar nele amanha

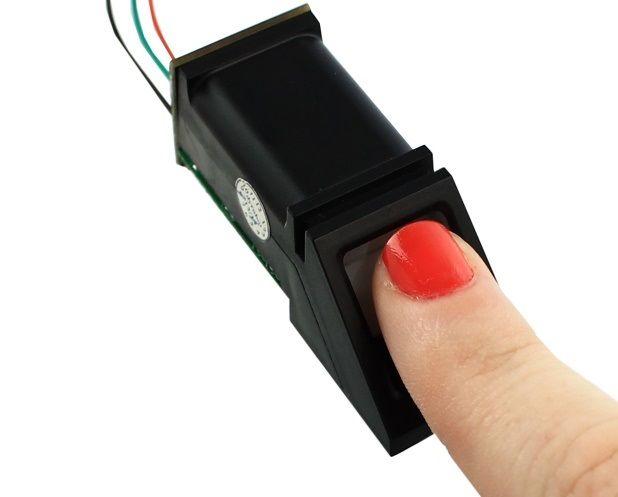

Pessoal, bom dia! Estou com um projeto no qual necessito capturar imagens das digitais num sensor biométrico e salvar num banco de dados em jpeg no computador. Com resolução de pelo menos 500 dpi . Alguém já usou sensor biométrico com arduino? Só achei um módulo que faz isso. Pelo preço de 500 reais...

Bom dia pessoal. Estou com um roteador LBLINK BLW1210M Dual Band Wireless Router 5GHz/2a4GHz 867M + 300M Support 802a11ac Sale. E a dúvida é simples: EU perdi a fonte dele e queria saber as especificações de sua fonte para arranjar uma nova. Procurei no site da empresa e não achei. Então, qualquer ajuda é bem vinda

valeu Aphawk.^^

Pessoal, fiz o Enade do ano passado e estou estudando pra concurso. Pois bem, no concurso que eu vou fazer cae questões de eletronica e estou usando as questões que eu fiquei em duvida no Enade para estudar. Aqui tem umas questões do ENADE a qual estou procurando sua resolução na net mas sem sucesso a encontrei. Segue fotos

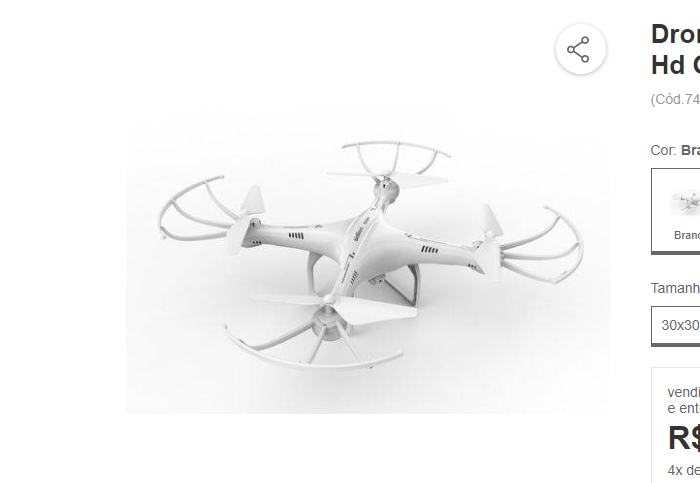

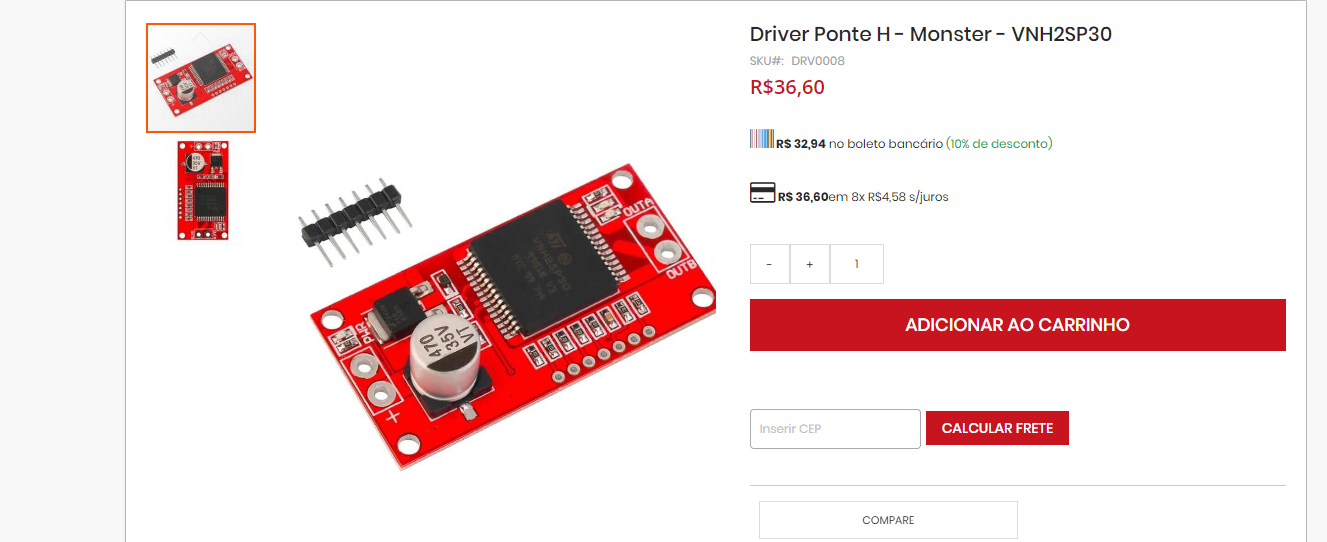

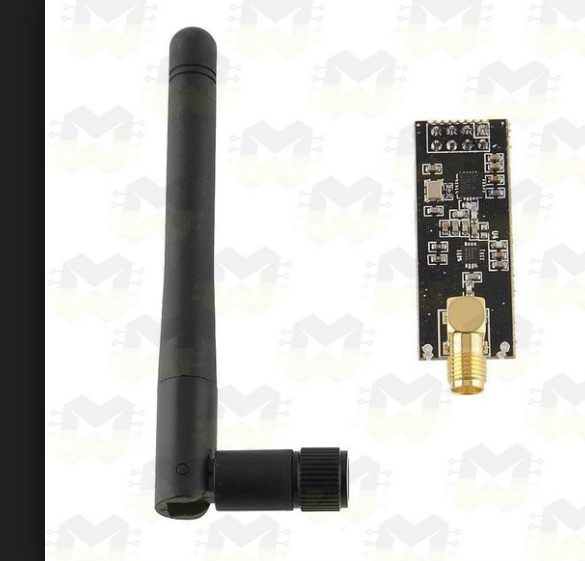

Pessoal bom dia. Há cerca de um ano eu comprei um drone de brinquedo no valor de 700 Bolsonaros. Como podem ver nessa imagem aqui Pois bem, a estabilidade dele é uma porcaria. Então pensei em criar um drone usando o arduino. Possuo um arduino já. Comprei um motor Brushless e seu drive de operação Além dos sensores de operação do mesmo Para controles de radio frequência irei usar o NRFL2401 como transmissão. Pois ja tenho em casa, mas aceito sugestões caso tenha algo melhor para fazer isto A carcaça darei um jeito de imprimir numa impressora 3d. O único problema seria o código usando estes componentes. Claro que futuramente adaptarei um altímetro para limitar o vôo do brinquedo e talvez uma câmera usando um raspberry da vida. Minha duvida é no tocante ao código. Como uso este sensor para definir a velocidade dos motores? Existe um código já pronto? ( Apesar de ser hobbysta, este projeto não to afim de quebrar muito a cabeça nele, mas, se não tiver jeito...)

@César Eduardo Cordeiro da Silva A entrada in é acionada pelo microcontrolador e a SD vai na fonte do dedicado ir2104. Que geralmente é 12 volts vcc. Ele comuta com um pulso as 2 saídas do mosfet e internamente evita o estado proibido.

Consegui resolver povo. Na verdade apenas acoplei errado a saída da ponte h no capacitor do motor. COloquei de forma correta e saiu xuxu beleza. Se alguém se aventurar a ver esse tópico num futuro não muito distante.

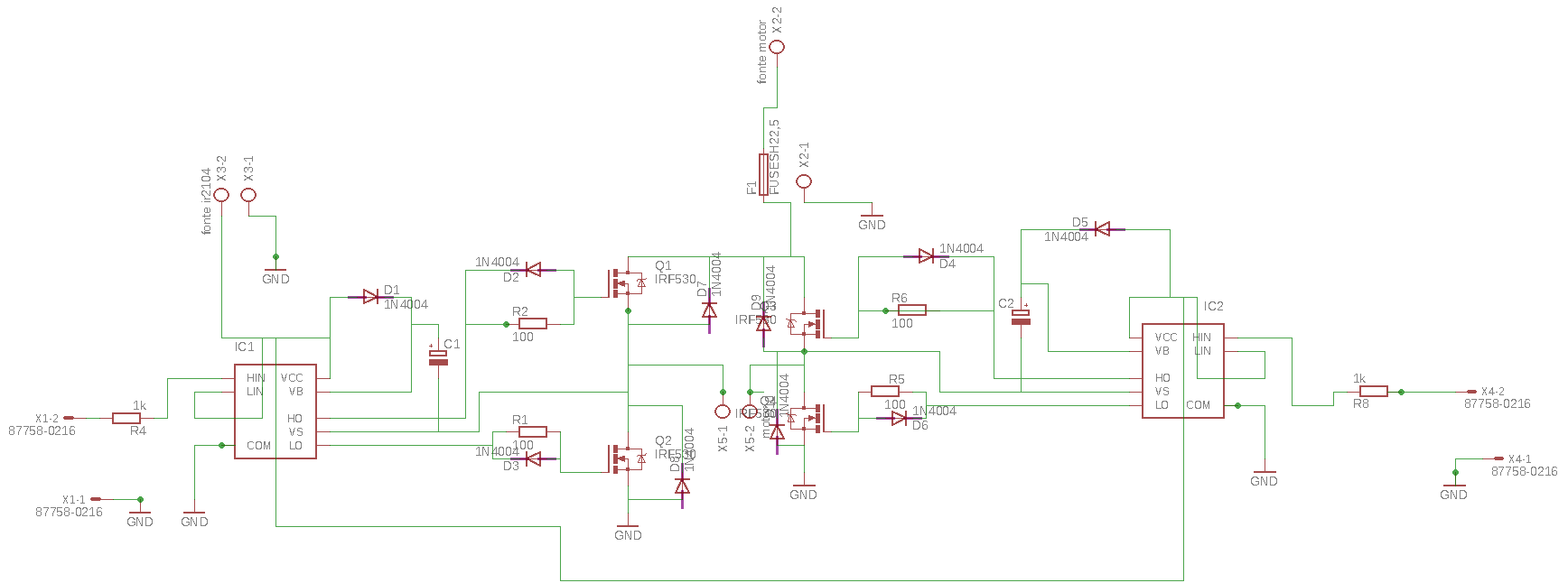

Boa tarde pessoal. Estou montando um inversor de frequencia com o Ir, 2104 para um motor experimental que fiz. O problema é que o circuito funciona como ponte H, mas não funciona como inversor, ele fica querendo oscilar "mexer o motor" mas acaba não mexendo. testei onda quadrada também é a mesma coisa. VOu deixar em anexo o código que eu usei mais o esquemático do inversor.

Boa tarde pessoal. Estou montando um inversor de frequencia com o Ir, 2104 para um motor experimental que fiz. O problema é que o circuito funciona como ponte H, mas não funciona como inversor, ele fica querendo oscilar "mexer o motor" mas acaba não mexendo. testei onda quadrada também é a mesma coisa. VOu deixar em anexo o código que eu usei mais o esquemático do inversor. Um adendo, no eagle ta o mosfet, mas usei IGBT, IRLZ44N

@Silva Magalhaes Eras que não venho aqui. Nem lembrava mais desse código. No meu blog pessoal (que não mexo mais também) fiz um carrinho controlado por acess point. lá tem o código mastigado, com login e senha. Mas tem que fuçar no "void setup()" http://eletronicaeutilidades.blogspot.com.br/2017/04/robo-controlado-por-wi-fi-usando-o.html

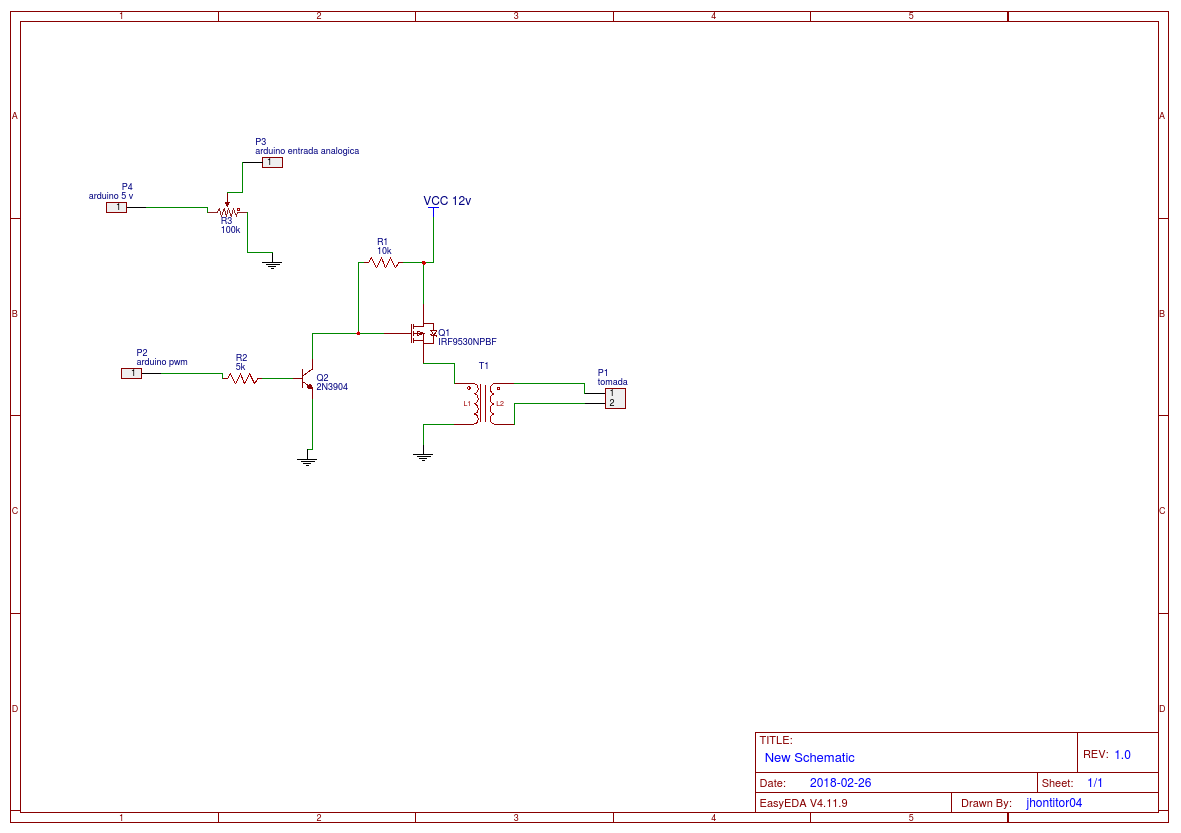

Consegui, deu certo aqui. Refiz o circuito com um mosfet do tipo p. Que, pela logica o gate e o drain são alimentados pela mesma tensão e o gate é desarmado por intermédio de um transistor auxiliar. Resultado: O transformador fritava ovos e o mosfet ficava de boa na lagoa. Agradeço em especial a ajuda do@Carlos Zanon . Foi bastante útil. Caso alguem precise fazer algo do genero

@Carlos Zanon hum, valeu por esclarescer. tava acionando com 5 v do arduino.

@Isadora Ferraz Mosfet estou usando o irf840, coloquei 2 em paralelo mas é que ja tinha feito o circuito como elevador booster. Não tem muito segredo, falam que o choque eletrico estimula novas celulas na planta dos pés. Mas valeu a dica, vou implementar na melhoria do circuito. Aqui tem uma matéria interessante que relaciona fascite plantar com tratamento de choques moderados http://blogs.oglobo.globo.com/pulso/post/tratar-lesoes-com-ondas-de-choque-pode-ser-solucao-513673.html

Pessoal to com uma duvida. Minha mulher ta com os pés doendo (facite plantar) e o médico recomendou choques eletricos na planta dos pés para estimular melhoras. Sabendo disso fiz um circuito com arduino, mosfet e um trafo simples tipo esse aqui. Mas o mosfet esquenta com o uso. Não sei como dimensionar para continuar a tensão (60 volts). Sem o mosfet esquentar. Alguem tem uma ideia?

@aphawk É mais de "verões passados" Que muitas vezes eu chegava aqui com uma duvida e a galera achava que eu não havia pesquisado antes. Expliquei que consegui declarar i digitalWrite direto no registrador, o que andei lendo por ahe que é 42x mais rápido que so colocar digitalWrite e também mudei o prescaler para fazer a leitura do adc mais rápido. Mas queria saber como declara digitalRead direto no registrador. Essa é a duvida em questão. digitalRead no registrador seria "rebaixar" a linguagem do arduino. Em vez de digitar int b= digitalRead(8); eu colocar um código em c que fasse isso mais rápido. Vi num blog que o comando para isso seria: //exemplo para o pino 8 DDRB=B11000001; PORTB=B11000001; bool x=(PINB &(1<<PINB0)

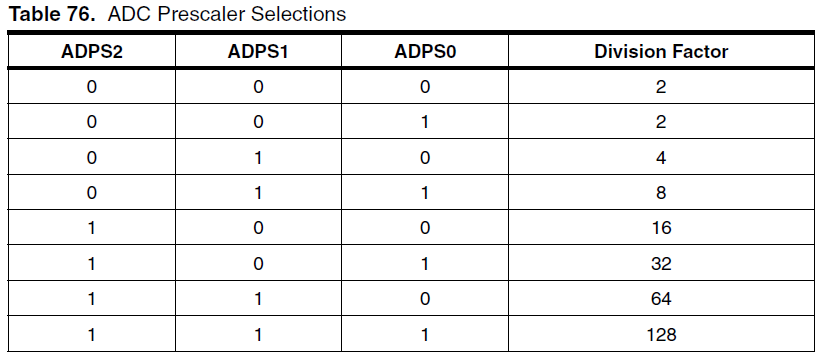

Pessoal, to fazendo a leitura de uma roda fonica com arduino e, por conta da rpm elevada do bixão (por volta de 7 mil rpms) preciso fazer os digitalWrite e ler o sensor da forma mais rápida o possível Ja otimizei o código substituindo os digitalWrite por PORTB=B11000100(exemplo) também fiz uma máscara de váriavel para aumentar a frequencia da leitura do ADC, trocando o prescaler de 128 por 16 conforme a tabela mas, queria saber como fazer um digitalRead usando comandos do registrador. O que eu consegui encontrar foi usando o comando DDRX onde o x é a letra das portas, no caso do arduino: DDRD para portas de 0 a 7 DDRB para portas de 8 a 13 PINX para a porta em questão Mas, novamente, volto a perguntar. Como fazer digitalRead direto nos registradores para ganhar "tempo"?

Tô ligado. Alterei a programação para a ponte h funcionar com motor dc e peguei um motor dc de impressora que havia comprado umas eras atras. Pois onda quadrada ou senoidal não tava "fumfando" no meu motor experimental. Bom, segui esse tutorial aqui : E ele funciona quando jogo o transformador. Até melhor que o do cara,pois dimensionei o capacitor,aumentei as espiras,diminui a lata,etc. Mas com o danado do inversor ele não funciona. A bobina até "vibra" ,mas o motor não gira. Mas no multímetro ele emite tensão alternada quando o Arduino e programado para tal e,controla o movimento de um motor DC. Quando alterei a programação e inclui um botão para alterar o sentido da rotação. Desisti desse esquema. Se alguém tem um método melhor de motor de indução agradeceria.

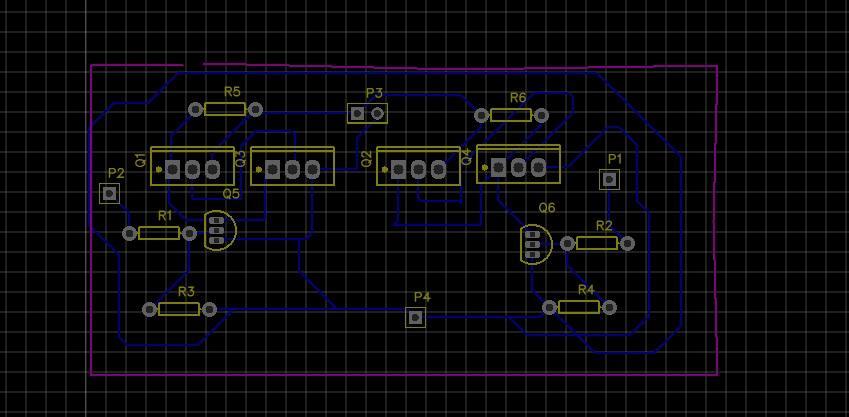

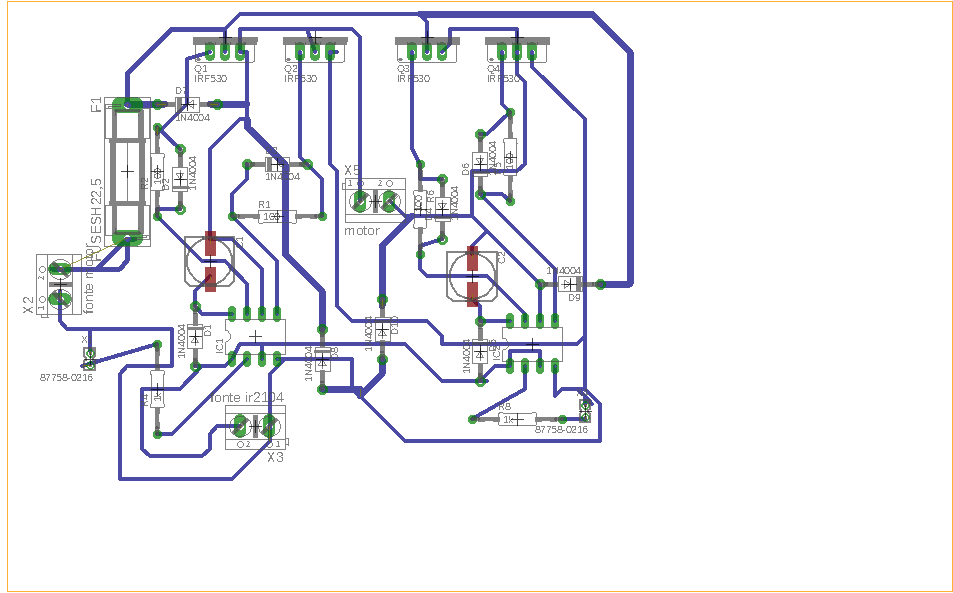

Pessoal, alterei mais ainda o layout e ,.... descobri que a ponte H tava certa. O motor é que ta "errado". Fiz um motor experimental como projeto de faculdade e, tava tentando fazer ele girar com inversor. O inversor funciona naqueles motores dc de impressora, mas o que fiz de indução, não tá rolando... De qualquer forma segue o layout e o esquematico das minhas ultimas mudanças

Por cautela eu no codigo desligo todos os mosfets antes de ligar qualquer sentido. Mas por curiosidade? Não posso mandar um "digitalWrite" do arduino ou qualquer microcontrolador na base do bc337? Queima os mosfets?

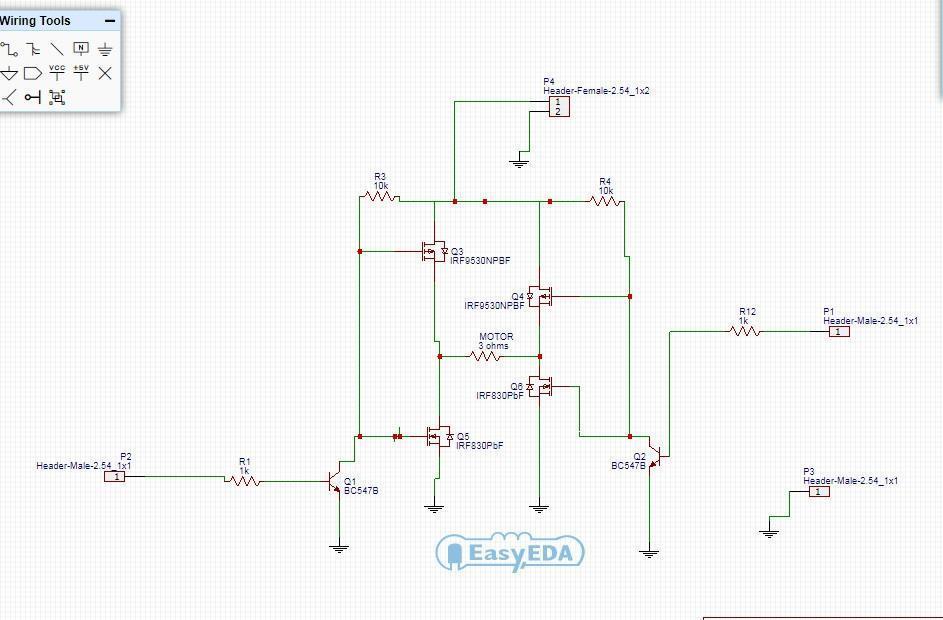

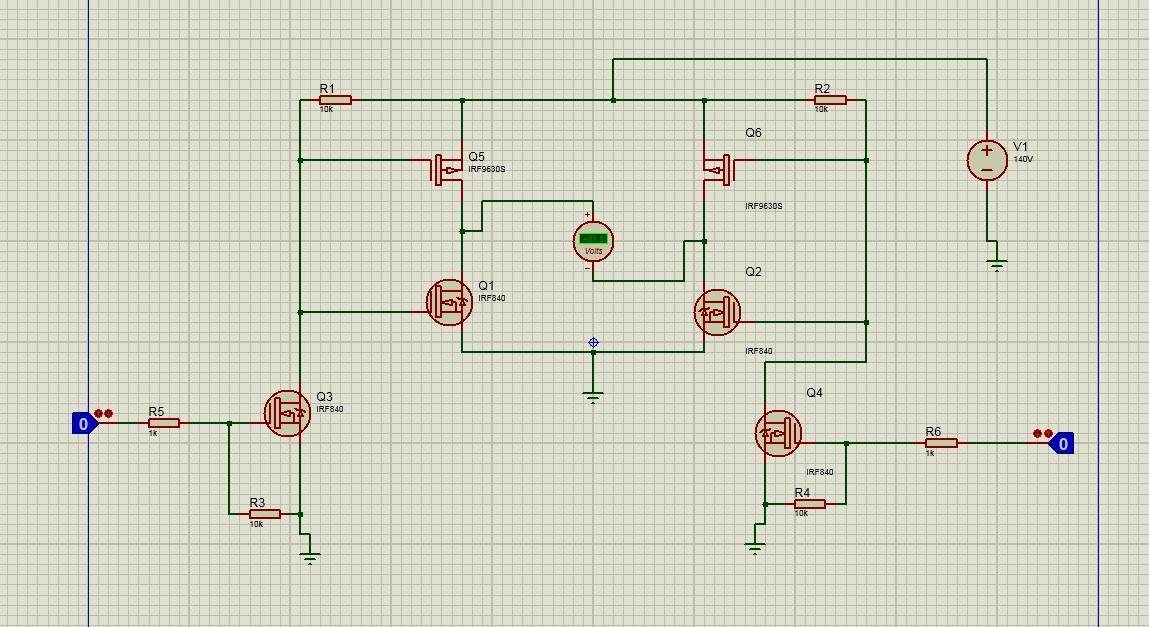

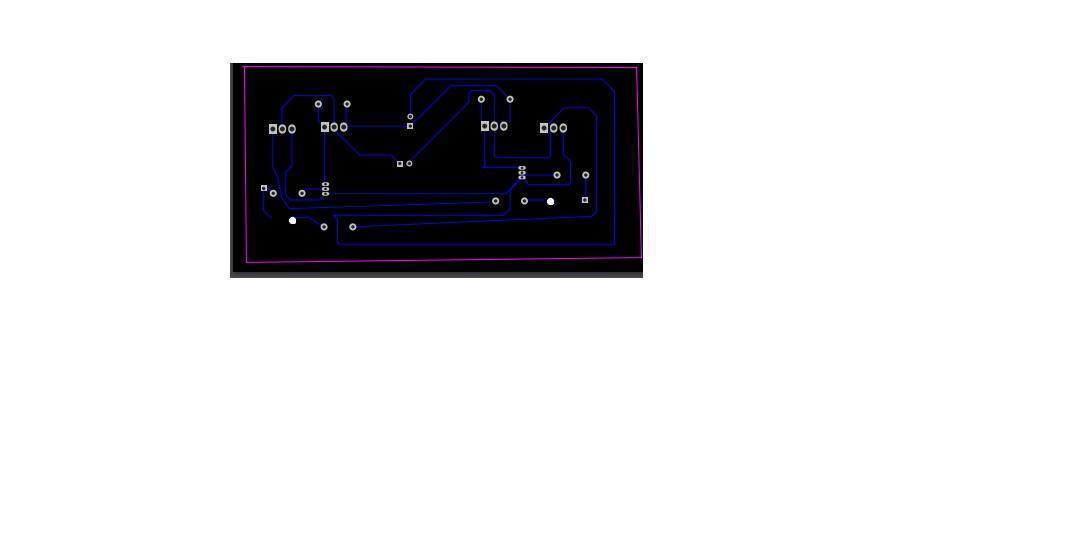

Pessoal novamente eu postando aqui. Aquele esquemático que fiz de ponte h com mosfets está "errado". Coloquei errado por que ele tá meio confuso, e se voce "acionar cruzado" os 4 mosfets eles entram em curto queimando, apesar de que no multimetro acusa a tensão normal, percebi a entender isso e gastei um baita dinherão. Fiz outra ponte h que testei agora está pra láh de confiável.,falta testar com o motor também. O ruim é que a tensão fica limitada a tensão máxima do transistor auxiliar que to usando como driver. Como to usando o bc337 que, segundo o datasheet ele suporta 80 volts. Temo que no máximo essa ponte h forneca 70 volts sem complicações. Mas já é uma grande coisa. Segue o esquemático e a pcb adicionado 28 minutos depois Pessoal uma duvida. Usar mosfet como transistor driver iria aumentar a capacidade de tensão do circuito??? O protheus "não quis" emular o ci com uma potencia acima de 80 volts, o que virá em anexo a seguir:

Pessoal, bom dia. Estava estudando em como se altera a frequencia de pwm dos pinos do arduino... Me deparei com essa tabela de valores em anexo. Queria saber se, tipo eu declarar TCCR1B = TCCR1B & B11111000 | B00000001; no void setup do arduino a frequencia altera para 31.375 khertz como fala essa folha. Uma outra dúvida. Lih em outros sites que a "função" TCNT=0; inicializa a variável contador para zero e , pelo que eu entendi, OCR1A=509; Seria uma espécide de PRESCALER que invocaria uma função a cada ciclo pelo comando: ISR(TIMER1_COMPA_vect){// interrupt when timer 1 match with OCR1A value //suas instruções } Queria mais "entender " isso. Sobretudo o OCR1A, como poderei chamá-lo. Desde já agradeço qualquer ajuda

O ML me deixou na mão.... até comprei mas vai chegar só na 3° feira. E o projeto é segunda agora... Ahe foi deu....
