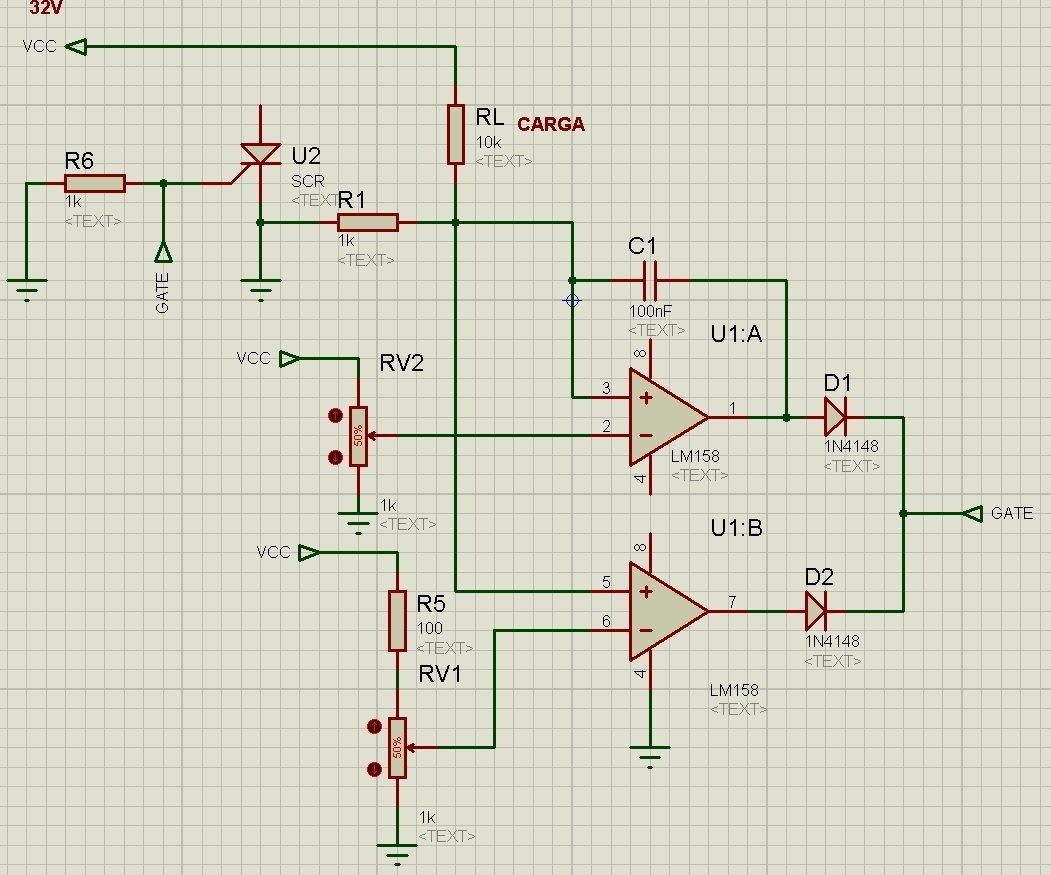

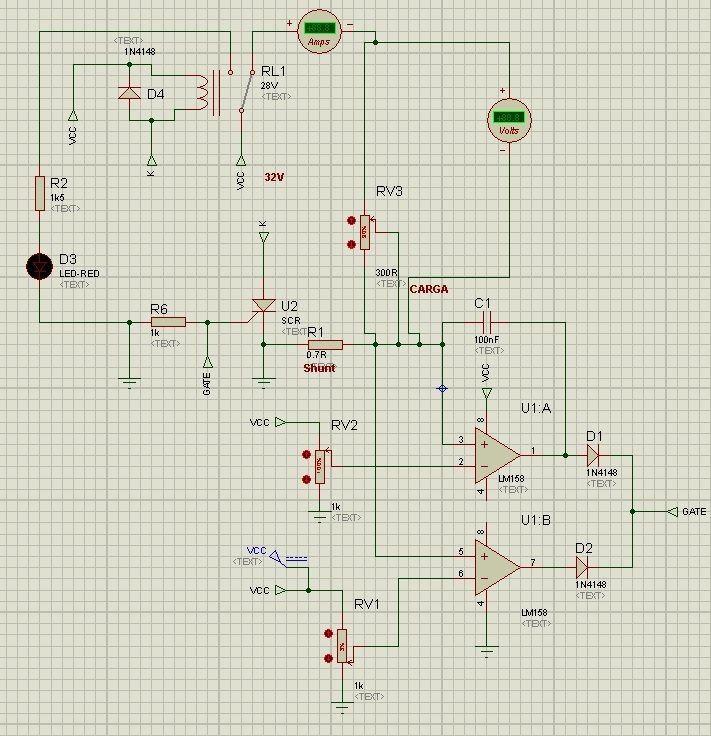

Esquema: O resistor Shunt vai funcionar R= 0,7/I max desejada? Como poderia chegar no valor do capacitor do 1 AMP OP? Variando o potenciômetro do OP 1 e OP2 percebi que influência na limitação máxima da corrente. Tanto o POT RV2 e RV1, deixando no 3% a corrente máxima é até 1,3A e o SCR arma. Ou seja, os POT RV2 ou RV1 são os que estão limitando a corrente? No simulador está funcionando adquirir o AMP OP para fazer na protoboard. Pessoal valeu pela força!

@Sérgio Lembo Estou tentando simular no Proteus. Circuito: Desconsiderar os Valores. Onde o Anodo vai? O circuito está certo? Terminal do Amp OP 4 e 8 são a alimentação.

Obrigado@Sérgio Lembo , valeu pela força! Alguém tem mais alguma ideia de algum limitador de Corrente?

@Sérgio Lembo Tem algum circuíto de exemplo, utilizando esse esquema? Sabe qual amp operacional poderia usar? A fonte tem aproximadamente 32V na saída.

Obrigado, pelas dicas! Eu também tentei colocar um capacitor em série com resistor. Utilizei Capacitor de 100nF e resistor de 330R, no qual é indicado pelo: http://www.newtoncbraga.com.br/index.php/testes-resolvidos/9715-snubber-er256, mas não deu certo. Disparo por variação de tensão (dv/dt) Quando há uma variação muito rápida, brusca, da tensão, num intervalo curtíssimo de tempo, o SCR também é disparado. Esse disparo é sempre indesejado e, por causa dele, costuma-se colocar um circuito de proteção RC em paralelo com o SCR para evitar a ocorrência dessa situação. É o chamado circuito Snubber.

Boa Noite! Coloquei o capacitor de 330uF em paralelo com R e não deu certo. Cheguei colocar até 4700uF, mas continua a mesma coisa .

Ok! Assim que conseguir testar o circuito com capacitor posto o resultado. adicionado 4 minutos depois

belezahehehe. Mas, porque quando conecto o cooler com a fonte desligada e depois ligo o TIC 106 não arma? adicionado 0 minutos depois

Hum. Entendi, usei como carga apenas motor e cooler que tem os mesmos princípios. Qual o valor do capacitor?

O problema é tipo ruido ou um pico, no qual quando a fonte está ligada e conecto a carga, aciona o TIC106.

Usei como carga um cooler. Como mencionei acima. Se com a fonte ligada, for conectar o cooler dispara e se conectar o cooler e depois ligar a fonte funciona. Agora se colocar uma carga com corrente alta, conectando-o com a fonte ligada ou desligada o TIC arma, pois ultrapassou a corrente de Limite, ou seja, beleza. Mas creio que com a corrente abaixo do limite era pra funcionar normal e já testei com outros TIC 106. adicionado 3 minutos depois Ele tem 3 Polos, Gate, Anodo e Catodo adicionado 7 minutos depois Datasheet: mXyzrtvs.pdf Vídeo explicando o circuito:

R = 1R para ativar com aproximadamente 700mA " em cima disse 1A, mas é 700mA" apesar que testei com outros valores. 0,7/I = R E montando com 1N4148 ou sem da na mesma. Ele serve apenas para proteger alguma corrente reversa se houver.

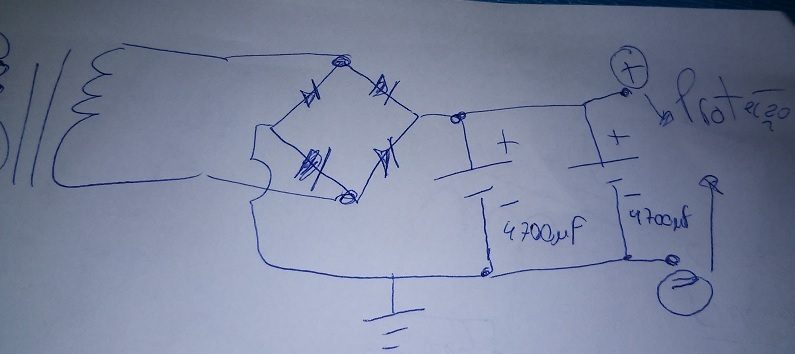

Fiz essa ligação do circuito acima depois do filtro da fonte:

Obrigado pela força a todos! Consegui montar o regulador de acordo com o Datasheet do LM138/LM338, pág 18 e figura 29, sugerido pelo amigo @Mestre88 .

Boa Noite! Estou usando esse circuito: Estou tento um problema de acionamento indesejado do TIC106. O que está acontecendo é que ligando a carga com o circuito ligado (fonte), o TIC106 dispara, mesmo com uma corrente menor do que a que limitei pelo "R". Mas se conectar a carga com o circuito desligado e depois ligar, funciona. Fiz esse teste limitando para 1A e usando carga de 100mA. Tem como melhorar isso?
