Não entendi direito. Porque no amp que vem com o pré out e pwr in, existe 2 jacks, onde 1 é o pré out e o outro pwr, mas além dos 2 tem o jack normal de entrada, ou seja a ligação é feita utilizando o jack de entrada, mais o pré out e o pwr in. O que você está dizendo para no lugar do jack mono, que é utilizado pra linha, trocar por um estéreo"e abrir a trilha". Esse jack estéreo vai ser o pré out e o pwr em um só jack estéreo?

Sim, tenho.

Sim. Eu tenho o fender frontman 212r que tem esse esquema e gostaria de fazer em um amp da meteoro de 30w.

Serve para acrescentarmos efeitos externos ao amplificador, como pedais ou racks. O send/return atua entre o pré amplificador e a potência, permitindo que você ligue efeitos como delay, chorus e pedaleiras após o pré-amplificador. Na prática o loop permite que usemos o efeitos após a distorção do amplificador fazendo com que os efeitos atuem sobre o som da guitarra já distorcida. Ajuda também a ligarmos menos efeitos antes do amplificador, preservando o sinal da sua guitarra. O video abaixo é mais simples de entender:

Boa Tarde! Tem alguma possibilidade de complementar um circuito de amplificador com send/return? Exemplo o pré out e pwr do Fender Frontman 212r.

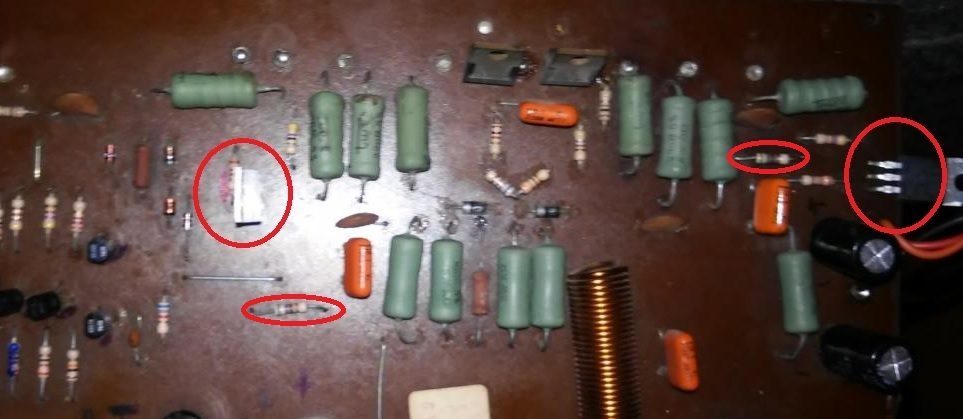

Outra pergunta tem 2 transistor o Tip 29 e 30, onde a base e emissor, fazendo o teste de continuidade está como curto. Mas quando tiro do circuito e testo estão normais. Será que é porque há um resistor de 47 ohms na base de ambos os transistor? É normal isso? E quando fiz os primeiros reparo tinha 2 resistores de 5k6 escuros de queimados " estava funcionando, mas troquei". A foto contém os componentes citados com um circulo vermelho.

Fiz outro osciloscópio pois os que pegaram fogo, foram porque aguentavam até 1 e pouco de volts. Apesar de ter feito outro osciloscópio com resistores, fiz medição da rede 110v e outra medição usando um trafo de 10v, ele mede na boa um pouco com ruídos, mas aparece a onda senoidal de 60hz e a divisão de volts. Mas quando ligo no terminal do meio dos potenciômetros e nos terminais dos transistores não aparece nada. Tem alguma medição a fazer com o multímetro em partes do circuito?

Beleza. Valeu.

Onde teria que colocar os terminais do osciloscópio? Nunca fiz uma analise em circuito com osciloscópio .

Fiz 2 osciloscópio desse do vídeo. E os 2 pegou fogo kkkkkkkk Não mediu onda ficou só mostrando uns sinais doidos até eu fuçar e pegar fogo. Apesar de querer aprender e arrumar o amp, estou quase desistindo.

Beleza.

Sim da uns pipocos. O que você quer dizer com testando os estágios?

Preciso inserir algum sinal? Ou é só verificando com o osciloscópio?

Eu elaborei o esquema da placa principal da foto. O anexo em pdf é o esquema da mesma. Há mais duas placas que são os pré amp, onde é feitas as regulagem de grave, agudo, volume, mas como os dois canais estão com mesmo problema, creio que é essa placa da foto. Só essa placa da foto da para fazer as analises com o osciloscópio ? Quais são os pontos onde devo fazer a analise? Valeu pela ajuda . palmer cb200.pdf

Como saber qual transistor está com o ganho acima fazendo saturar o som?

Tenho que injetar um sinal também certo? Tipo com gerador de sinal: Não tenho muito habilidade com osciloscopio, pois quase nunca utilizei. Mas tenho noção. Onde devo verificar o sinal no circuito que estou analisando?

Entendi. Como eu poderia verificar essas duas hipótese que você mencionou? Caso necessite de um osciloscópio, poderia usar esse do video?

Não entendi direito, o que você quis dizer: seu problema é com algo na linha de realimentação ou polarização dos transistores.

Recomendaria algumas medições? Onde eu poderia verificar tensões e etc.

Beleza! Alguém sabe quais medições fazer no trafo e no circuito ? Porque como troquei alguns componentes, no chute não consegui obter melhora. Depois de trocar alguns Transistor como Tip 29 e 30 e os capacitores eletrolitico não cheguei trocar mais nenhum componente, mas fiz o circuito da placa principal que está no anexo. No esquema coloquei umas chavinhas com as tensões, só para representar as mesmas que estão saindo do trafo. ampp.pdf

Posso trocar esses diodos por um diodo 4007?

É impressão sua ^^. Esses 4 componentes dessa foto acima, sabe me dizer que componentes são esses ?

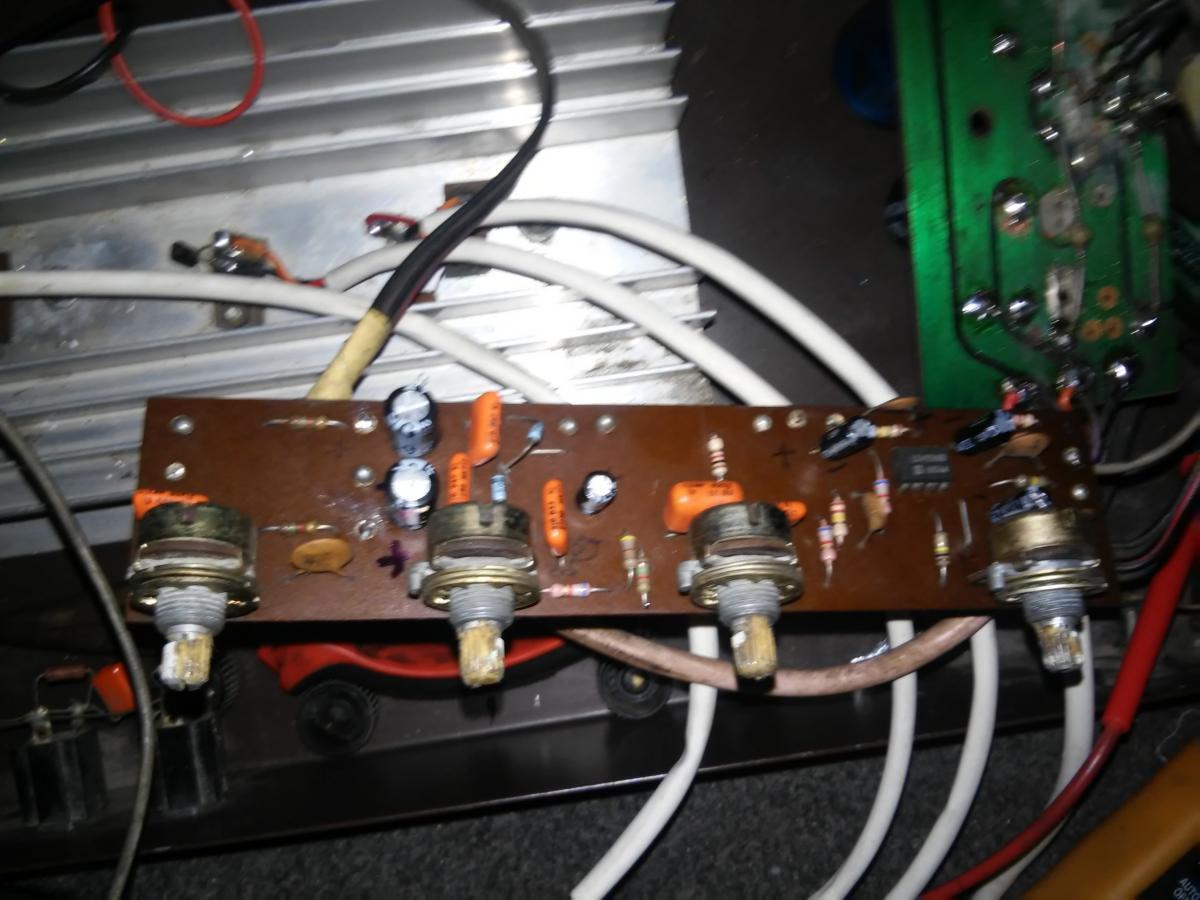

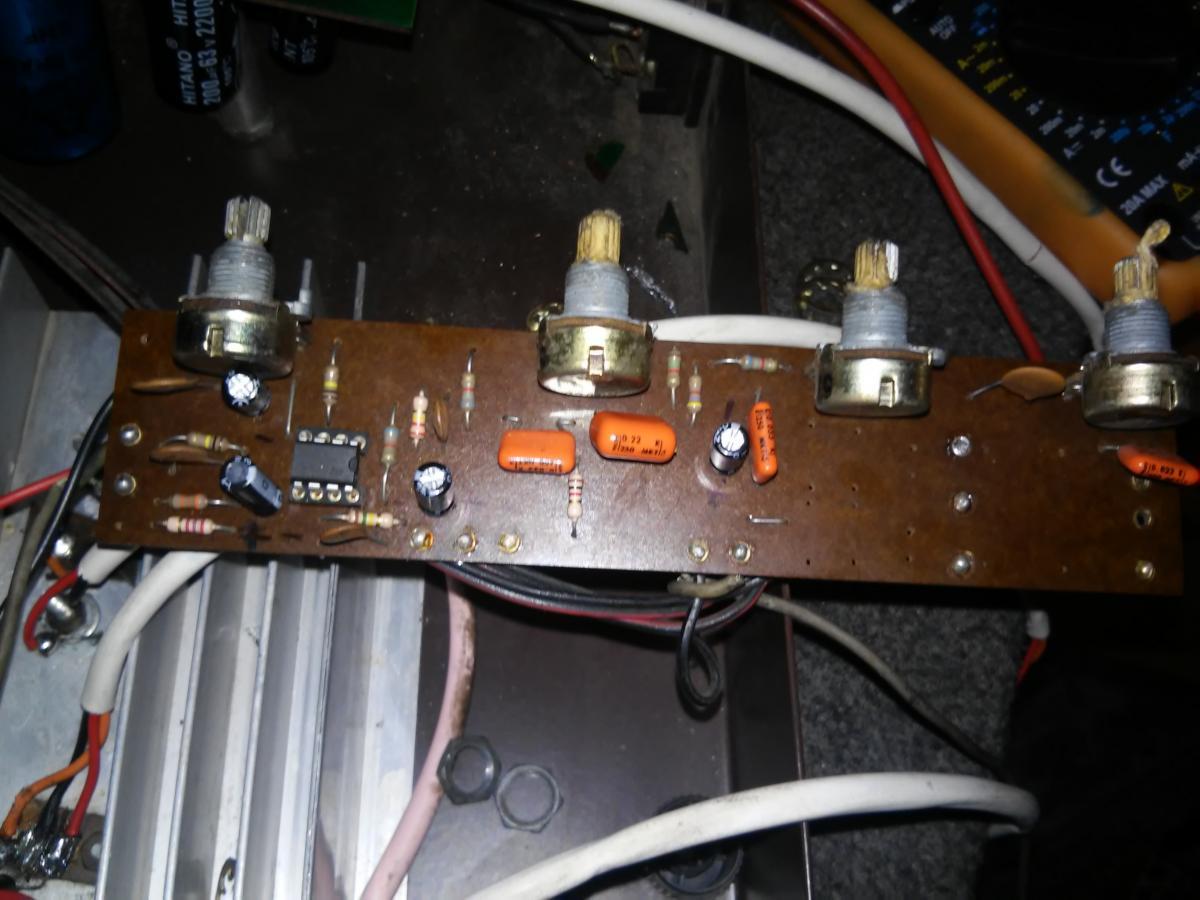

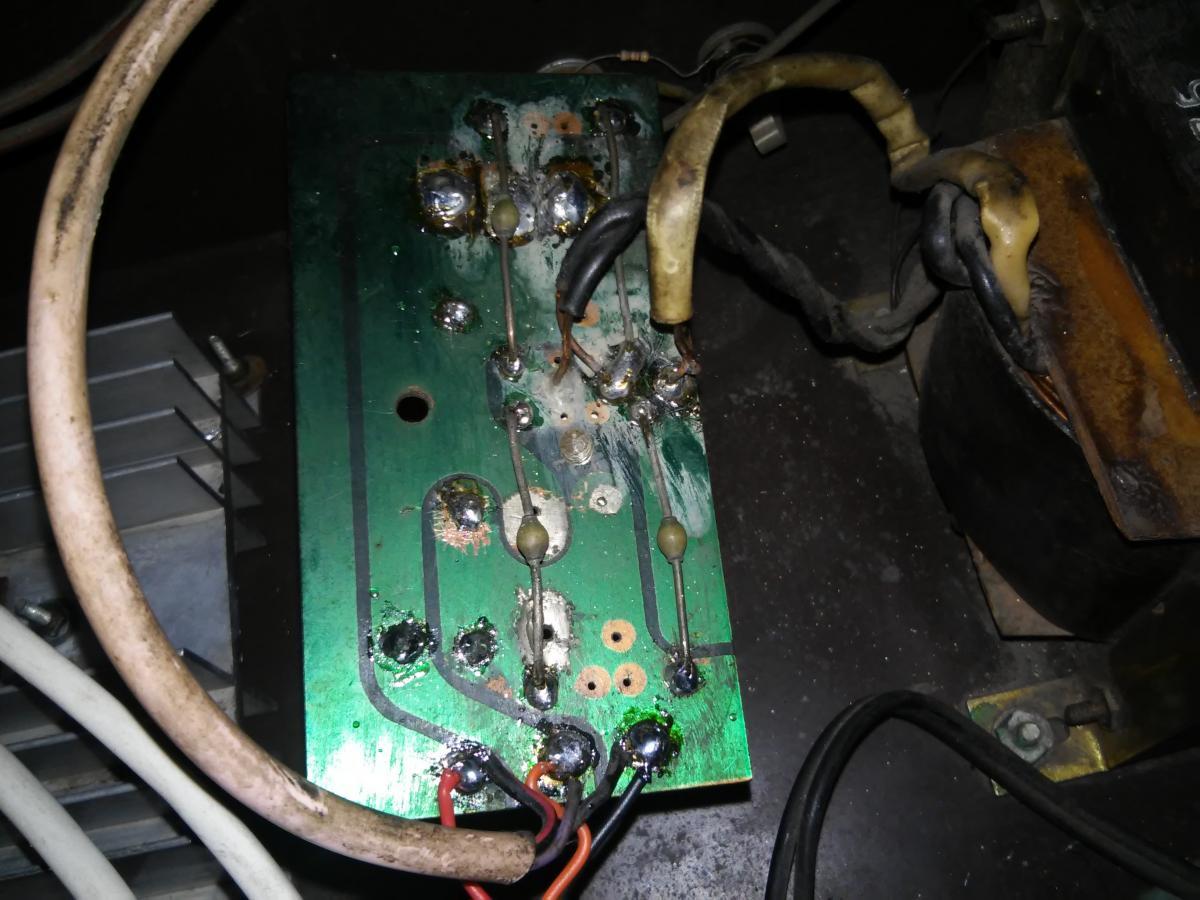

Algumas fotos das placas: Alguém sabe que componentes são esses:

Acho que vou trocar tudo, os de poliéster e cerâmica e os transistores. Fotos das placas do amplificador: http://oi58.tinypic.com/2rh49xw.jpg http://oi60.tinypic.com/vh6v4i.jpg http://oi60.tinypic.com/2yxj6us.jpg Faltou a foto de outra placa que é parecido com essa ultima placa, não estou conseguindo postar a foto no tinypic. Alguém sabe que componentes são esses? http://oi57.tinypic.com/35a4o7a.jpg

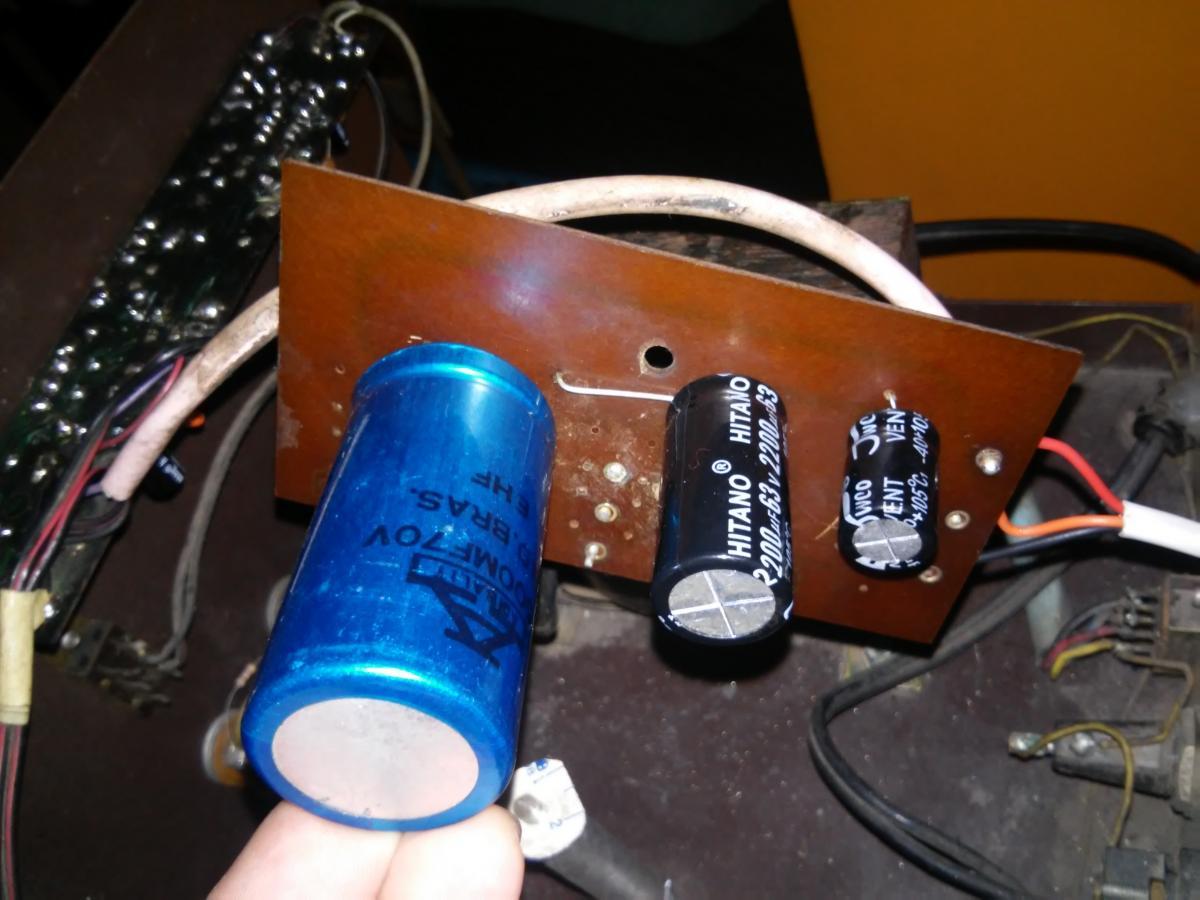

Não há trimpots no circuito . Depois do Trafo há apenas 1 capacitor de 2500uf 70v e o outro era de 2200uf 63v*(modificado, pelo jeito foi um dos técnico que trocou, porque estava danificado. Foi onde que eu troquei esse de 2200uf 63v, porque o estado dele estava meio feio. E coloquei um de 2200uf 63v em paralelo com 330uf 63v. Pra ficar perto do 2500uf 70v. Conclusão ficou um original de 2500uf 70v, porque tirei e testei e o estado dele está perfeito e troquei o de 2200uf, por outro de 2200uf, mais o 330uf em paralelo. E ficou 2530uf.
