Olá pessoal, recentemente fiz um projetinho que "aproveita" o PWM fornecido pela placa-mãe para controlar vários coolers, sabemos que nem todas placas-mãe tem suporte para mais de dois ou três fans com controle por PWM (Meu caso), pensando nisso resolvi fazer esse pequena "gambiarra", proveitosa penso eu, controlo todos meus coolers pelo SpeedFan, fiz uma configuração de curva de temperatura... Algumas placas mãe possuem saída com PWM para os fans do gabinete, o circuito pode ser utilizado para controlar vários fans ao mesmo tempo, pode ser conectado tanto no terminal do cpu fan quanto no do chassis fan... Aqui um vídeo do circuito, espero que gostem! Vídeo do circuito

Pode ser também algum diodo retificador de saída do trafo ou capacitores de filtro na saída, teste todos eles, retire os diodos da placa e veja se algum está em curto ou aberto, em caso negativo, dê uma olhada nos capacitores de saída da fonte...

Geralmente os MOSFETs são mais utilizados em circuitos com PWM... Os transistores de junção bipolar tem grande participação em fontes lineares reguladas, isso pois uma etapa de regulagem de tensão com capacidade de baixa corrente trabalha em conjunto com esses transistores para que haja uma tensão estabilizada e com alta corrente na saída da fonte, mas isso em fontes lineares com reguladores de tensão, desde zeners a circuitos integrados (ex.: 7812)... Uma fonte precisa ter capacidade pra fornecer 10A, temos um trafo de 10A, mas nossos reguladores são pobres em corrente, alguns chegam no máximo á 3A... Aí entram os TBJ para "amplificar" a corrente que sai da etapa de regulagem e poder suprir a demanda na carga... Os MOSFETs, como havia dito, são mais utilizados em PWM justamente por "precisarem" de tensão para acionar o Gatilho deles, há picos de corrente nesse gatilho pois funciona como uma espécie de "capacitor" que precisa ser carregado para "fechar" a junção Dreno e Source... Esses picos de corrente variam de acordo com a capacitância, se o circuito for PWM, pode ter picos altos no chaveamento, o que faz necessário a utilização de um driver de Gate para acionar o MOSFET... Existem "n" aplicações para eles, essas que citei são algumas das, mais para exemplificar...

Creio que teria que usar Zeners, fiz uma simulação aqui com o circuito do @rjjj e funcionou legal, mais "estático o circuito"... Quanto a apagar em 2,7V o circuito que enviei nos posts acima, o led apaga nisso, pois o zener não conduz mais nessa tensão, basta somar a tensão do zener com a do led e pegar uma margem para o que você quer utilizar, o zener só conduz acima da sua tensão de ruptura reversa, por exemplo, um zener de 1,5V começa a conduzir em 1,6V, pois a tensão máxima reversa dele é de 1,5v.

Seria interessante que você verificasse o fluxo de ar de cada fan "CFM", se os dois tiverem o mesmo valor, não tem problema... Esse processador parece meio quente... 58ºC... Dá uma aumentada nos PWMs, deve ajudar...

Pode ocorrer uma queima do transistor de potência do controlador, que regula a velocidade dos coolers, ou os coolers podem trabalhar muito abaixo do normal em velocidade máxima... Eu não arriscaria rs.

Olá, sou de São Carlos - SP e utilizo internet móvel da Claro (Plano internet casa 4GB, compartilhada), em meu aparelho que não possui suporte á rede 4G, a conexão chega facilmente a 5MB/s sem nenhum problema de conexão nem nada, quanto á telefonia não uso planos pós pagos, mas uso o tal do controle... Internet móvel não tenho o que reclamar, excelente.

Sim, é normal, esses carregadores, são muito compactos e possuem uma topologia de chaveamento do transformador principal deles chamada flyback, essa topologia possui surtos de tensão que fazem aquecer o transistor de chaveamento... Outro ponto é que: ao carregar o celular, você exige uma quantidade de corrente do carregador, o transformador então, que possui uma resistência por conta dos enrolamentos, aquece na conversão de energia elétrica ~170VDC para ~5VDC... Se o carregador for bem projetado e bem dimensionado, aquece pouco, se não pode aquecer mais, mas, por ser uma fonte chaveada, possui proteção contra sobrecarga e curto circuito... Se uma dessas duas coisas acontecer, sua fonte (carregador) desliga, evitando a queima de tudo... Então pode usar despreocupado, tive um que "pelava" ahahaaha

Bom pessoal, ultimamente tenho parado de utilizar meu wifi de casa justamente por ter efetuado a compra de um pacote mensal de Internet móvel, já que hoje em dia se usa Internet no celular realmente para tudo... Vou postar aqui um screenshot que fiz de meu celular com a velocidade da Internet... A operadora é a Claro e fiz algumas modificações no arquivo "Build.prop" do Android para ajudar na aceleração da conexão... Postem aqui seus testes de velocidade, gostaria de ver as diferenças em várias partes do Brasil e trocar idéias com vocês sobre Internet móvel... Alguns Tweaks em arquivos de sistema para melhorar a conexão... Nada de "Burlar o sistema", mas sim algo para melhorar o que já é razoavelmente bom.

Ainda tenho um rcuito parecido com o que mencionou aqui... Funcionou, mas, o brilho do led verde vai aumentando e atinge seu máximo quando a tensão da bateria é 4,2V, porém o led vermelho também fica aceso. Tanto em 3V quanto em 4,2V. O LED vermelho só apaga quando a bateria atinge 2.8V, não lembro os resultados práticos mas nas simulações foi isso, provavelmente foi a mesma coisa na prática, faz tempo que testei o circuito... Espero ter ajudado.

Uma vez fiz isso com um power bank que só tinha 1 bateria, coloquei 2, o indutor do conversor começou a aquecer (parece que ele faz step up para alimentar a carga na saída e stepdown para carregar, em um único indutor), coloquei 3 parecia que entrava em uma espécie de modo de segurança contra sobrecargas, isso quando as baterias estavam totalmente descarregadas... O sistema do meu aqui parecia não aguentar muito bem a carga mas agir numa boa na descarga ahahahaha... Aliás, "na descida todo santo ajuda" auhauau... Todas as baterias estavam em paralelo e por incrível que pareça o tempo de carga das duas, foi o mesmo que com uma, mas com aquecimento maior do indutor.

O amplificador em si tive a ideia de fazer desse jeito a partir do meu "Plasma Speaker" que utiliza praticamente o mesmo circuito, por isso foi feito assim, com um único MOSFET para chaveamento... Quanto ao Filtro LC que tem aí, estou fazendo algumas modificações devido á algumas análizes feitas no osciloscópio, a forma de onda não tá boa, mas nada que comprometa a qualidade do áudio ao meu ver, porém, quanto melhor, melhor. Provavelmente vou modificar o acionamento colocando dois MOSFETs, um N e um P, um único MOSFET faz somente o semi-ciclo positivo da onda em cima do alto falante... Esse filtro vai ser modificado também... Provavelmente também colocarei um Gate Driver com transistores NPN e PNP para acionar e cortar rapidamente os MOSFETs, mas vai demorar um pouco pois estou mais em cima de um outro projeto no momento, esse foi mais um teste mesmo, peguei o circuito do flyback e redimensionei para usar o alto-falante no lugar dele usando alguns princípios do classe D, como esse filtro por exemplo e o chaveamento por PWM... Fixo em 50%, ao colocar um som na entrada do CI, varia...

tu pode montar um adaptadorzinho, procure os pinos +12V; GND (negativo) e o de medição de velocidade, deixe o 4º isolado, faça um adaptador "macho - fêmea", macho com 4 pinos e fêmea com 3 pinos... Ou tente conectar originalmente, mas sem o 4º pino...

Pessoal, muito obrigado pelas respostas! Como @IsadoraFerraz disse, o Q2 dá uma segurança a mais na hora de "descarregar" o capacitor do gate de Q5... Vi a forma de onda do gate e a mesma está perfeita, sem rampas na descida mas com uma leve curva na subida, para uma carga suave e uma descarga rápida no gate (feita por Q2). A frequência não é muita, algo em torno de 60kHz...

Se quiser refrigera também o HD (o calor gerado por ele geralmente não é muito) é uma boa... Se seu gabinete permitir, coloque mais um cooler na parte inferior dele, e nas laterais, vai ajudar bastante na refrigeração... Deve-se tomar cuidado somente com o fluxo de ar, fazendo com que o ar frio suba forçadamente e vá se aquecendo ao longo do caminho, é necessário que tenha uma boa exaustão do ar na parte superior do gabinete...

@Bcpetronzio só complementando, além das interferências do PWM também consegui remover alguns ruídos provenientes do cooler em si, e da rede também, já que não tenho uma filtragem antes do primário do trafo...

@aphawk irei fazer algumas medições essa semana com osciloscópio, formas de onda na entrada e saída do amplificador com uma senoide limpa... Obrigado.

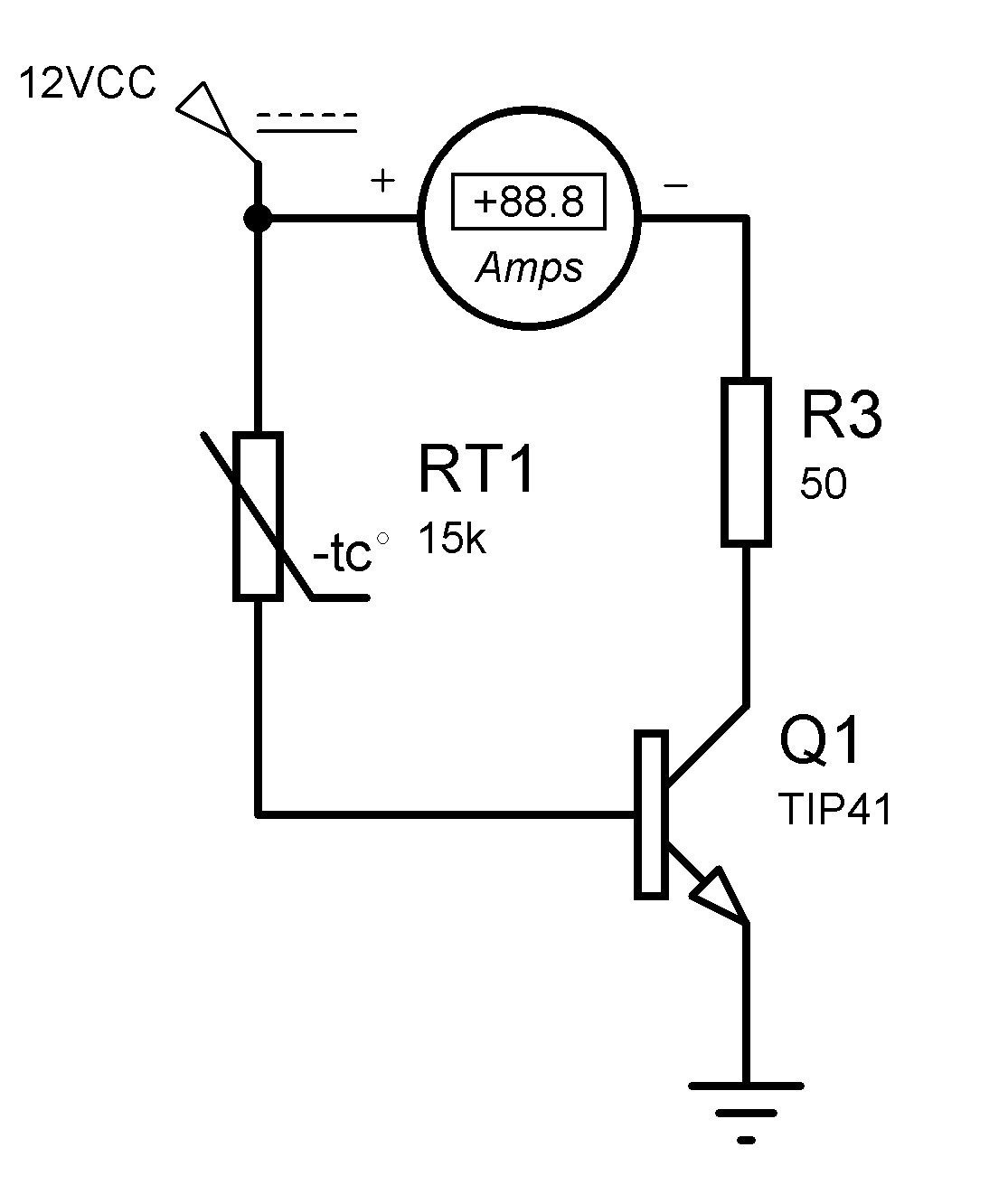

Bom pessoal, recentemente montei alguns circuitos eletrônicos e precisei refrigerá-los, mas a refrigeração não precisava ficar a 100% todo momento e eu também não queria ficar lá regulando com um potenciômetro, então decidi fazer esse circuitinho e compartilhar com vocês (creio que seja útil em computadores também). O circuito consiste em um resistor variável pela temeratura (Termistor ou NTC) e um transistor TIP41. Coloquei uma carga resistiva de 50R para simular um cooler de 240mA, geralmente esses comuns de gabinete estão nessa faixa, com exceção dos de altíssima performance... Datasheet do TIP41: https://www.fairchildsemi.com/datasheets/TI/TIP41C.pdf Nos testes a corrente foi total (240mA do resistor R3) á 50ºC e mediana (uns 120mA á uns 40~45ºC), é bem sensível á mudanças de temperatura, tanto elevação quanto queda. Espero que ajude! =D No lugar de R3 vai o cooler, coloquei esse resistor só pra simular uma carga de 250mA em 12V para testar e montar o diagrama do circuito. Não é necessário adotar um dissipador de calor ao transistor, aquecimento insignificante. *Pode-se usar mais de um cooler no circuito, respeitando a corrente máxima indicada no datasheet.

Você pode montar um controlador para esses fans ou comprar um já pronto... O circuito é relativamente simples, consiste de um transistor e um potenciometro para a regulagem.

Essas temperaturas do Speedfan geralmente são erroneas, sensores que não existem... já aconteceu comigo diversas vezes, tu pode usar outro software para monitorar, como o HWMonitor, faça um teste de stress na maquina com o AIDA64, marque tudo, veja se desliga e observe as temperaturas... Se não passar de 60ºC nesses dois programas (AIDA64 e HWMONITOR) está ok, pode ser outra coisa além da temperatura, como memória, ou só uma configuração de hibernação também...

Esse fan de 4 pinos possui conector de placa mãe ou é do tipo que vai conectado na fonte?

Tive um sempron socket AM3, não me lembro qual agora, que habilitei uma opção na bios da MB (Unlock core) que fez com que destravasse um núcleo do processador... Tive sorte desse núcleo estar "perfeito", pois geralmente os processadores dessa linha vem com núcleo a menos (eram pra ser X2), pois um deles não opera muito bem, comigo deu certo, mas vendi o PC, se não estava daquele jeito até hoje... Pode tentar isso também, junto com um over talvez, li que esses processadores geralmente vem com núcleos desativados por instabilidade, mas se der sorte e fizer os ajustes corretos vai ter um grande ganho de performance... No seu caso creio que sejam um ou dois núcleos...

Bom pessoal, fiz um circuito com CI 555, mais exatamente um amplificador como no título do tópico e vou compartilhar com vocês o diagrama, o circuito é extremamente simples, coloquei todas as partes para a montagem completa do projeto... Há também um vídeo do projeto em funcionamento, finalizado. Obtive excelentes resultados dentro dos parâmetros do projeto, espero que montem e comentem os resultados! =D Vídeo: https://www.facebook.com/luizpaulo.damaceno.33/videos/1624253461156349/?pnref=story Esquema: https://drive.google.com/file/d/0B7pGfVvqaphAMHhqbk0taklINkk/view?usp=sharing

@IsadoraFerraz, fiz um driverzinho com esse principio de feedback no flyback com BJT, cheguei a usar um MJE13009 e colocar 24V nele, deu um arquinho bem legal... Enquanto ao opto decidi n colocar pois ás vezes queimava com o minimo surto que tinha na malha gnd, aí depois parei de usar e acabei fazendo um driver de gate com BC327 e um schottky... Só uso o 555 pela possibilidade de modular áudio no arco...

@IsadoraFerraz se você tiver alguma dica de como fazer esse trafo driver funcionar ficaria agradecido, já que seria uma excelente ideia isolar a parte de potência do oscilador, e o trafo driver faria isso... Mas não tive sucesso com frequências acima de 15kHz, a qual ele foi projetado, usando um 555 mesmo... Tentei acionar o próprio bjt horizontal, de fonte atx e até mesmo MOSFET, pesquisei dias mas não consegui fazer ele funcionar direito, até montei o mesmo circuito do horizontal porém com o 555 como oscilador e duty cravado em 50% rs... O máximo que consegui foi com um optoacoplador, ficou bom, mas decidi não usalo no meu circuito...
