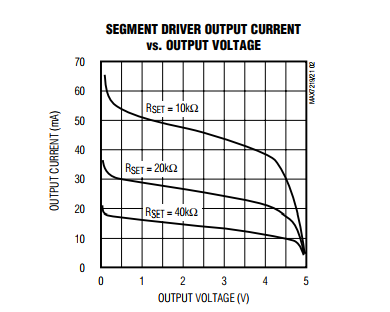

Utiliza um de 10k,que é bem perto do minimo recomendado 9.53k(pg.8 datasheet). Controla o brilho pela spi(dutycicle).Lembra também que quanto mais digitos,menor será o brilho,pois é multiplexado.No caso utilizado resistor de 10k,a corrente seria 40ma para cada segmento,utilizado apenas um digito,para dutycicle 100%(na verdade quase 100%,pois é 31/32 o maximo).Caso utilizar 4 digitos,mantendos os outros parametros,a corrente cairia para 10ma.Obviamente o brilho vai depender na onde utiliza,provavelemente num ambiente sem claridade,qualquer corrente vai funcionar de boa,já se tiver sol,talvez nem no maximo fica bom.Utiliza na alimentação capacitor cerâmico de 100nf para filtrar ruido e capacitor eletrolítico de 10uf para aguentar picos de correntes.A maioria destes max7219 são chinês,pois os originais são bem caro(7dolar),então tomar cuidado com os limites. Pg.4 Pg.2 MAX7219-MAX7221.pdf

É evidente que a tortura é abominável,mais partir do momento que o cara fez alguma coisa errada para mim deixa de ser abominável,pois bandido bom,é bandido morto ou que entrega os comparsas.Para entregar os comparsas o método na ditadura era tortura,hoje somos mais humanos,ai vem a delação.Caso houvesse tortura,nem precisaríamos de delação. Ao sermos mais humanos,pagamos o preço de bandido não cumprir toda a pena que merecia.

Acho que na primeira pergunta não expliquei direito.No link que eu tinha deixando,mostrava como são feitas as considerações dos mosfet,que apesar de ele suporta aqueles valores no datasheet,na pratica são inviáveis(longos períodos),pois você necessitaria de grandes dissipadores e/ou sistemas de refrigerações,driver de acionamento bom e limitação na frequência para atingir aqueles valores. Basicamente é que naquele video que você citou 300A(50a por mosfet) ,a sua placa é inviavel com aquela realidade(considera 1h ligado no minimo),pois aquele dissipador não seria suficiente para retirar todo calor gerado pelos mosfets,numa frequencia elevada de pwm.Se eu considera apenas a perda na condução e 50a medio,duty de 50%.Eu teria entorno de 20W de perda por mosfet,6 mosfet daria 120w,se você tolerar um aumento de 60°c,precisaria de um dissipador 0.5°c/w(na verdade um pouco menos ainda,por causa da junção-case do mosfet). A perda na comutação(simplificação) é psw=0.5*vds*imax*(tfall+trise)*freq,pws=0.5*24v*100A*(100n+100n)*20k= 4.8w. Cada mosfet perderia em media 25W(20w+4.8W),total seria 150W,por curto períodos é possível,mais para longos períodos você tem que ter um mega dissipador e sistema de refrigeração,o que torna inviável para maioria das aplicações.E no caso especifico da sua placa,o dissipador seu não daria conta. Obs: Seu projeto é bem legal,eu só fiz aquela critica(na verdade foi observação),pois você deu muita enfase no 300a,mais não demostrou os cálculos e ou resultado naquela situação,apenas considerou um dado do datasheet,e eu já cometi erro por apenas confiar no datasheet,não fazer as contas.O datasheet da maioria dos fabricantes são feitos para vender,tem que analisar as entre linhas dele,fazer os cálculos,e para mosfet,vejo que na maioria dos topicos,o pessoal considera apenas corrente que ele aguentar,coloca um fato de segurança e acha que aquilo é verdadeiro,desconsiderado todos os cálculos de dissipação.E como seu projeto é interessante,muitos vão ver seu vídeo,e achar que aquela analise que você fez é suficiente.

Coloca pwm em 50%,100khz e a corrente media 50A.

Legal. Mais duvido muito que aguentar 50A(por mosfet),só porque o datasheet informar 75A. Tem um bom artigo explicado sobre isto,como é fantasioso a corrente nominal e que normalmente é coisa que menos importa no datasheet.(já quebrei a cara com corrente nominal no mosfet,e vejo muita pessoas em foruns que só olha apenas corrente nominal do mosfet) http://powerelectronics.com/discrete-power-semis/forget-power-device-current-ratings-calculate-application-losses

Primeira vez que gerei um gerber no proteus faz um quatro anos,é duvido muito que versões anteriores não tenham geradores de arquivos gerber,pois é um padrão da industria,provavelmente você que não sabia como utilizar.Apesar de ser algo bem trivial,coisa de um minuto. Olha,normalmente não tem segredo nenhum gerar o gerber. Mais se os caras já fazem isto,melhor deixar com eles mesmo.kkk

Esta frase não acrescenta em nada informação para sua duvida,pois ninguém tem nada a ver que você precisa desta resposta para segunda,ninguém vai ajudar você por que você necessita desta resposta para segunda. Primeiro você tem que definir qual será formar que você vai controlar luminosidade e umidade,a forma de monitora você já definiu com o sensor escolhido.Após isto você terá base para ver qual modelo de micro vai satisfazer suas necessidades.

Normalmente 50v e 500v

Bem,explicar melhor,pois ainda não conseguir entender seu raciocínio.

Será que é necessário isto? Seria mais fácil fazer uma comunicação através de comando.Se eu receber "A" ligo um luz,se eu mandar "B" desligo a luz,se eu mando "C" ligo um motor... Se você quer se comunicar na internet,da um olhada nodemcu(esp8266),tem wiffi,além de ser um microcontrolador, e sair menos de 30 reais no mercado livre.

A resposta que fiz, foi com base numa duvida de um usuário do fórum,que surgiu depois da pergunta do autor do tópico(@lithium_ion ).Então porque o autor do tópico(@lithium_ion ) considera que fugi do assunto tópico?

O diodo no mosfet é gerado pelo processo de produção,todos os mosfet(destes normais) tem o diodo,não porque queria,é porque o processo de produção gera isto.Obviamente os fabricantes aproveitam isto,e melhora o desempenho do diodo(tempo de resposta,capacitância).

Qual o medo de usar registradores?Há varios exemplos na internet. Este topico é de domingo,se você tivesse passado umas 5horas estudando isto,você já estaria implementando.As vezes o caminho mais "fácil" não é tão fácil assim não.

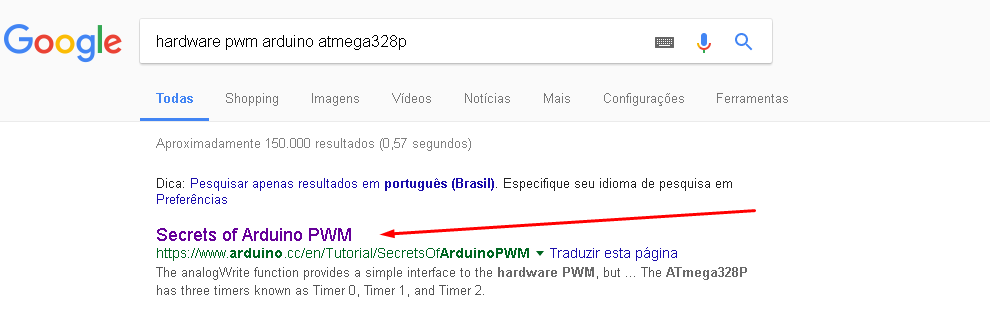

é este aqui?http://www.filipeflop.com/pd-88d41-placa-pro-mini-atmega328p-5v-16mhz.html datasheet Se for este da para melhorar,pois ele tem 6 pwm internos,provavelmente no arduino deve ter algum biblioteca para pwm via hardware,se não tive,alguém já deve ter implementado isto e postando no forum ou blog,se ninguém fez isto ainda,em um dia de programação você faz. Apenas pesquisando por "hardware pwm arduino atmega328p" ,já achei o que você queria https://www.arduino.cc/en/Tutorial/SecretsOfArduinoPWM adicionado 19 minutos depois O diodo deve ser Schottky,a corrente do diodo é bom ser maior que a corrente do motor.O mosfet deve dar preferência para baixo rdon(irf1404,irf3205),e ter driver para gatedriver rápido,assim minimiza perca de potencia,e nem precisa usar um dissipador no mosfet e não usar frequência muito alta de pwm(20khz tá bom). Este 4A você tem que ver ser é nominal ou travado,normalmente a corrente do motor travado(ou na partida) é 10x a nominal.

O pwm do microcontrolador é via hardware ou software? O ideal é usar outro microcontrolador,que tenha pwm via hardware preferencialmente,o preço é baixo. Também poderia aumentar o clock do microcontrolador,ai tem que ver se ele tem oscilador interno,pll ou trocar crystal. Colocar o modelo do seu micro,o codigo seu e circuito.

A tensão na verdade.

Se você adicionar um 12v paralelo com 36v,vai dar curto na bateria 12v,precisaria de mais 2 bateria de 12v,ou seja você precisa de 6 bateria no total para obter 36v e 24a.

Hoje em dia o conhecimento mais importante é saber aprender,pois hoje em dia o acesso a informação é bem fácil,comparado antigamente.O segundo conhecimento mais importante provavelmente é inglês para área de engenharia(principalmente eletrônica).

Procura em connector,veja se tem algum que as dimensões são equivalente,caso contrario construa seu próprio,procura no google como criar componentes ares,há vários tutorias,e isto é interessante,pois quando seus projetos forem evoluídos,vai faltar cada vez mais componentes.

https://economia.terra.com.br/itaipu-antes-do-paraguai-brasil-ja-discutiu-com-a-argentina,a98117a7adc4b310VgnCLD200000bbcceb0aRCRD.html http://brasilsoberanoelivre.blogspot.com.br/2012/09/diplomacia-e-diplomatas.html http://www.proceedings.scielo.br/scielo.php?pid=MSC0000000122011000300051&script=sci_arttext

A tensão que deve estar igual a especificação,a corrente é não tem problema,ou seja pode colocar uma de 4000mha,10000mha que não terá problema.

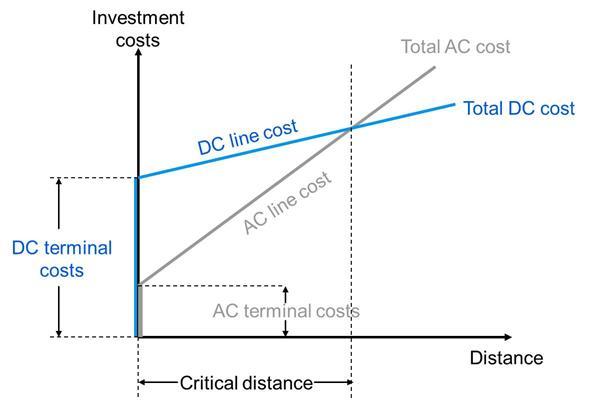

Aquela tensão que ele citou é um valor errado não chega nem 1MV de itaipu,sobre o comprimento das linhas tem que esperar alguém com mais conhecimento responder. Contundo para longas distancia a transmissão dc tem menor custo,pois eu tenho um custo fixo na conversão,e custo variavel(de acordo distancia) na transmissão.Para ca o custo da conversão é menor que dc,porém o custo da transmissão em dc é menor,com isto em a partir de uma certa distancia,o custo geral do dc se tornar menor. Imagem mostrando comparação:http://new.abb.com/systems/hvdc/why-hvdc/economic-and-environmental-advantages

Um dos motivos,é porque no paraguai é 50hz,como compramos parte da energia do paraguai. https://www.itaipu.gov.br/energia/integracao-ao-sistema-brasileiro Para fios iguais,mesma potencia e corrente media,as perdas em dc serão menores.Pois a perda P=r*i^2. Por isso normalmente linha de transmissão em dc é mais barato,pois permite usar fios de menores diâmetro,a estrutura necessita sustentar menos peso,reduzindo custo.Problema é a conversão.

É um fusível,o problema que você pode ter é não abrir em caso de sobrecorrente,pois o valor dele é maior do que o outro ou quando tiver um curto não desarmar num tempo hábil para proteger o circuito.

Qual a velocidade maxima do motor?(você diz 240rpm sem carga há 24v,suponho que você não conseguira obter 285rpm com 24v) Você deveria usar um fonte 110v e/ou 220v para 24v,e usar circuito pwm para regular a velocidade. O modo que você vai fazer depende para qual finalidade é o projeto e seu grau de conhecimento.
