Pelo que vi a versão mais recente é a 2.0, e tem pra estudantes, educadores e profissionais. gostei muito dele. adicionado 3 minutos depois Esta que você indicou é a que estou usando no momento, preciso ver a versão 2.0 professional Olha esta imagem Mestre:

Fácil de desenhar também! baixei no 4shared, a versão 1.15 más já tem uma mais recente vou tentar baixá-la. Me supreendeu este programa, pelo que vi no youtube acho que só nós não o conhecia. preciso aprender a usar o osciloscópio dele.

Este aqui não funciona nem no proteus e nem no multisim, então resolvi testar no circuit wizard, você conhece ele? se conhece me diga como usar o osciloscópio.

Me pareceu funcionar corretamente. Era isto que eu queria, Agora vou tentar simular no multisim, se não funcionar sei que é bug do programa. Muito obrigado Mestre, se a simulação ficar boa posto os resultados. Um banho no multisim e no proteus, pelo menos neste projeto, com várias tentativas frustradas de simulação nestes dois ambientes resolvi instalar o Circuit Wizard, e funcionou, pois não acreditava que o projeto tirado do livro estava errado, então fica a dica para desenvolvedores e estudantes de eletrônica, mais uma opção.

Então tente fazer e me mostre, pode ser no proteus mesmo,

Se eu quisesse fazer um biestável com transistores não teria pedido ajuda neste. Se poderem ajudar estou aguardando.

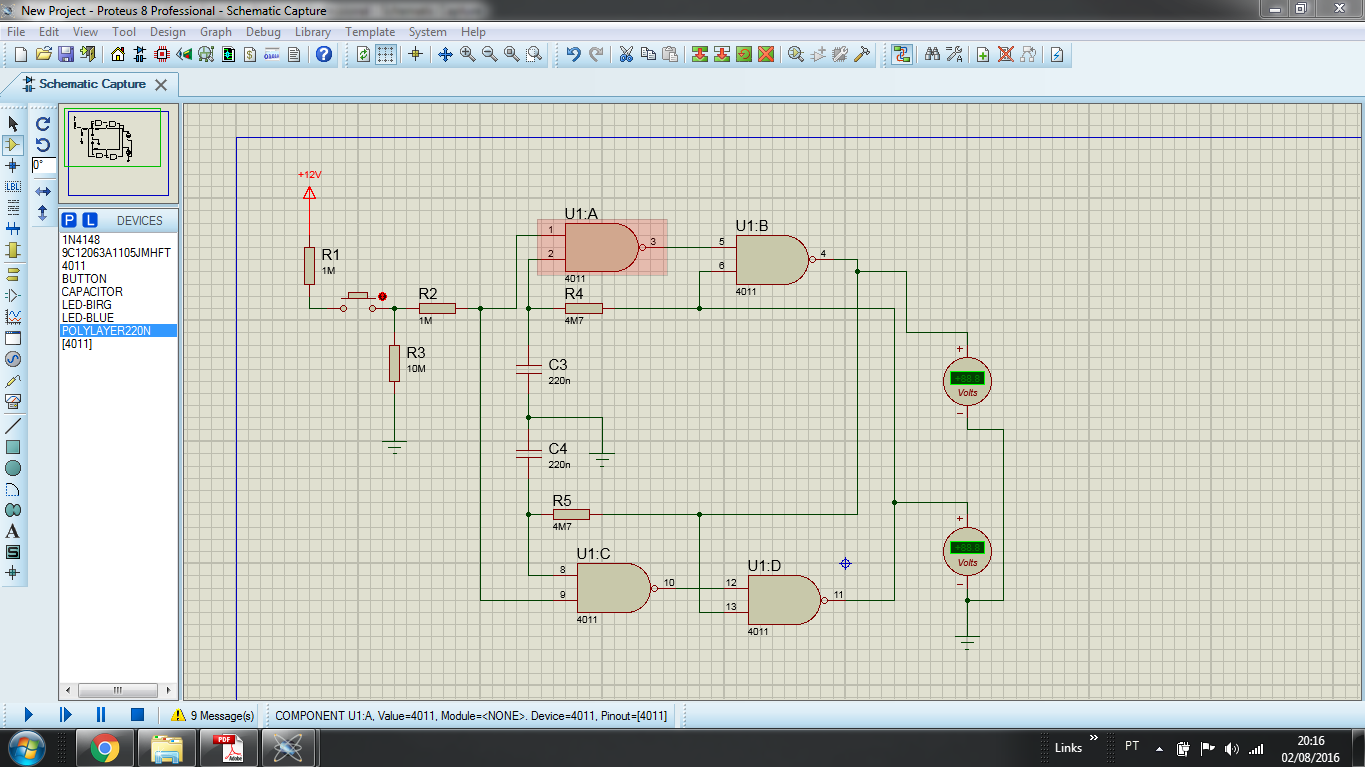

Este circuito foi sugerido por Newton C. Braga, acredito que todos conhecem este fenômeno da eletrônica, minha dúvida proposta aos técnicos do forum é: como adaptar este circuito a uma única chave? Esta simulação foi feita no proteus, veja a imagem abaixo:

esta conversa tá ficando boa! Falou de coisas que eu não sabia. tenho feito osciladores com outros CIS e tem funcionado muito bem, meu problema aqui é só com o 4011 e 4001, é bem provável que esteja faltando mesmo alguma coisa pro simulador funcionar.

Aqui no proteus troquei os capacitores por capacitores ACTIVE e editei, Coloquei dois leds um em cada saída depois de um diodo de uso geral agora um dos ledes acende e apaga com o toque, más este ainda não é o resultado esperado.

Se eu entendi direito este circuito é um biestável, então uma saída fica alta e a outra baixa. Acho que consigo fazer ele no multisim, amanhã vou tentar porque hj com o frio que tá por aqui já é tarde pra mim.

No proteus tenho tido problemas com o 4011 e o 4001 cmos. Agora mesmo tô simulando um circuito e o infeliz não quer funcionar de jeito nenhum.

Usei 60 HZ a partir da rede como base de tempo, em seguida é aplicado a um divisor

Ainda hoje recebo e-mails de pessoas me pedindo este projeto

Tenho usado mais o proteus do que o multisim,

Simulei isto há uns anos atrás, e acho que ficou correto
