Riguel

Norberto, esses três pontos estão sim interligados. Desconheço alguma loja que tenha todos esses componentes. Quando montei, encontrei a maioria na Proesi (uma loja excelente, recomendo). O centelhador encontrei na TMG Eletrônica O voltimetro comprei no Mercado Livre Usei rele de 12Vcc e montei uma fonte de alimentação para ele (fonte linear com um trafo 6+6) Estou usando esse protetor já faz 8 meses. Semanas atrás ocorreu uma forte tempestade de raios durante a madrugada por aqui. O fio do fusível de proteção foi vaporizado dentro da ampola de vidro. Troquei o fusível, fiz uma verificação interna para verificar se não havia alguma dano, estava tudo OK. Já na vizinhança foi aquele festival de equipamentos danificados: modens, geladeiras, tvs... Esse circuito do Faller é excelente, vale o esforço de montá-lo.

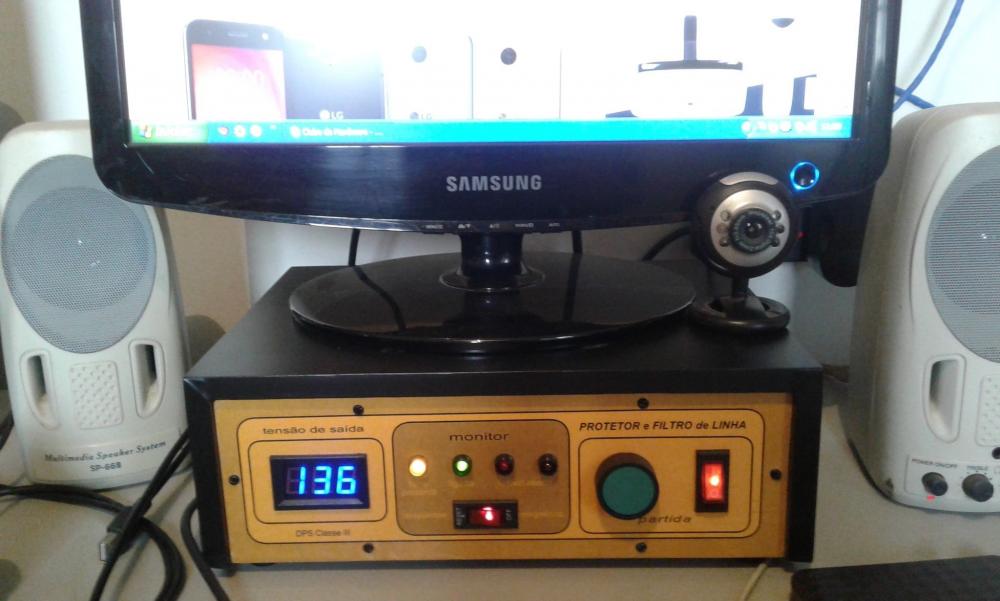

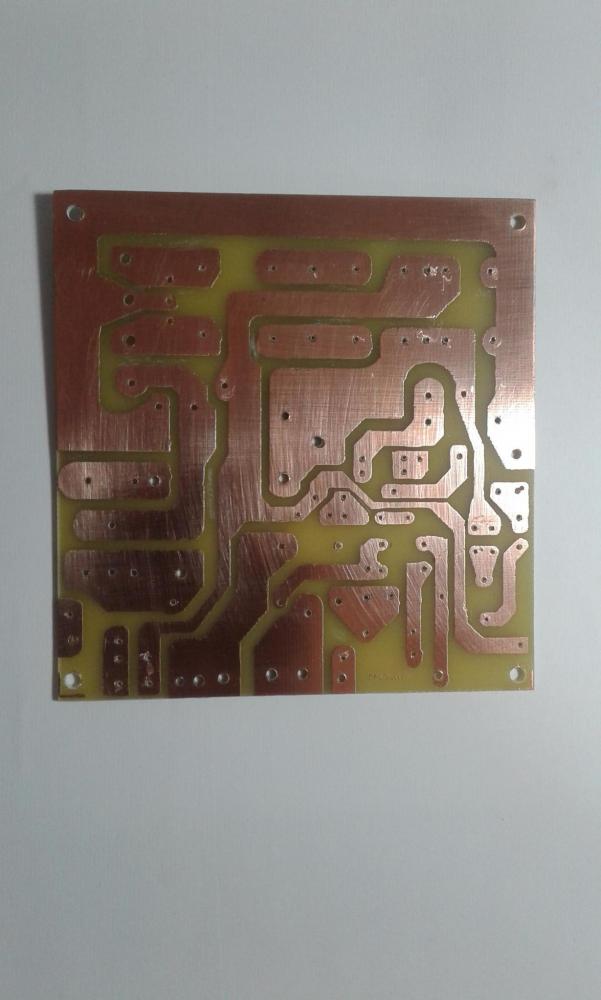

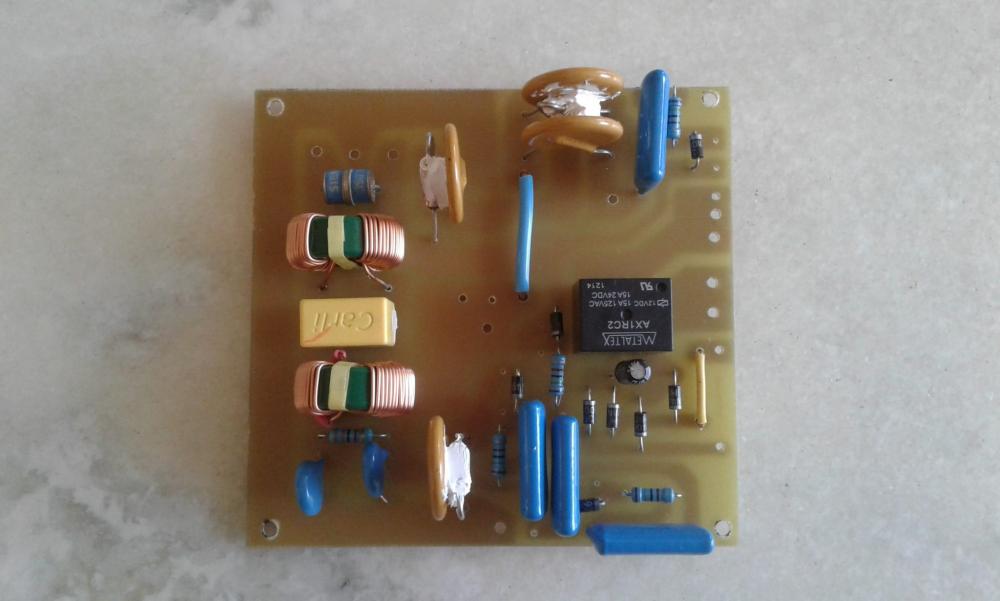

Olá para todos! Montei o protetor e filtro de linha elaborado pelo Faller. Abaixo seguem algumas fotos da montagem. Mantive o led de terra (led amarelo a esquerda) pois com ele posso monitorar o estado do fusível térmico entre o neutro e o terra. O led vermelho a direita irá se acender caso um dos outros dois fusíveis térmicos ligados a fase se abra e o outro led vermelho indicará o fusível ou a chave disjuntora abertos. O sistema de filtragem foi retirado de uma fonte de PC desativada. Modifiquei somente a ligação de uma das bobinas. O rele é de 12Vcc da metaltex, com capacidade de 15a. Usei um trafo de 6+6 externo para alimentação do rele. A placa em fibra de vidro mede 10x10,5 cm, feita pelo método de termo transferência de toner. Montei também uma segunda unidade para a tv e sistema de som, essa sem a tomada permanentemente ligada e com a chave geral no painel frontal. As caixas foram feitas de compensado 10mm e foram revestidas com filme plástico. Os painéis foram em duratex 3mm e o desenho dos mesmos foi feito no front designer. No caso do protetor para o PC, o mesmo foi pensado para servir também de base para o monitor, deixando o mesmo numa altura mais confortável e não ocupando espaço na mesa. A botoeira é da Lukma, com módulo de 10 amperes. adicionado 0 minutos depois Olá para todos! Montei o protetor e filtro de linha elaborado pelo Faller. Abaixo seguem algumas fotos da montagem. Mantive o led de terra (led amarelo a esquerda) pois com ele posso monitorar o estado do fusível térmico entre o neutro e o terra. O led vermelho a direita irá se acender caso um dos outros dois fusíveis térmicos ligados a fase se abra e o outro led vermelho indicará o fusível ou a chave disjuntora abertos. O sistema de filtragem foi retirado de uma fonte de PC desativada. Modifiquei somente a ligação de uma das bobinas. O rele é de 12Vcc da metaltex, com capacidade de 15a. Usei um trafo de 6+6 externo para alimentação do rele. A placa em fibra de vidro mede 10x10,5 cm, feita pelo método de termo transferência de toner. Montei também uma segunda unidade para a tv e sistema de som, essa sem a tomada permanentemente ligada e com a chave geral no painel frontal. As caixas foram feitas de compensado 10mm e foram revestidas com filme plástico. Os painéis foram em duratex 3mm e o desenho dos mesmos foi feito no front designer. No caso do protetor para o PC, o mesmo foi pensado para servir também de base para o monitor, deixando o mesmo numa altura mais confortável e não ocupando espaço na mesa. A botoeira é da Lukma, com módulo de 10 amperes.

Oi Marcelo! Segue um link com um material muito bom sobre os dispositivos DPS http://www.instalacoeseletricas.com/Findernet/download/section/PDFs/guia-dps.pdf Na página 5 são descritas as 3 classes de DPS e onde devem ser utilizados num sistema de proteção. O assunto é complexo, como alerta o manual que consta no link. Um DPS como esse que você montou é um Classe III e como está no manual (neste que te passei e em diversos outros que li), DPS "Classe III (desempenham um papel de terminação, impondo uma baixa “tensão residual” (nível de proteção) suportada pelos equipamentos eletrônicos finais". Para a proteção das tomadas e lâmpadas esse circuito não serve. Nesse caso você deve adotar a colocação de DPS classe II no quadro de distribuição. Em casa usei DPS classe II antes da entrada dos cabo na residência, no modelo de ligação chamado de T-Shape (pagina 34 do manual). Deu um certo trabalho para manter a soma das duas ligações menor que 50 cm, mas sem isso os DPS se tornam simples enfeites rsrsrs. Essa distribuição de tomadas e lampadas entre as duas fases é importante também para equilibrar as cargas nas fases.

Oi Marcelo! Gostei da montagem. Ficou muito boa no suporte e sem o risco de aquecer o fusível térmico. A ideia da abraçadeira de nylon para segurar o conjunto foi bem pensada. Vou usá-la quando montar o protetor e filtro do Faller (acabei o projeto da PCI ontem...). Colocando DPS no quadro de distribuição, a parte a proteção efetiva que ele promove, pode surgir um outro problema, que ocorre quando o mesmo atua na presença de um forte campo eletromagnético, pois ele forma um laço e na tomada no fim desse laço pode surgir uma ddp suficientemente alta para danificar um eletrônico mais sensível, daí a necessidade de se colocar um dps classe 3 (que é esse que você montou) para proteger o equipamento eletrônico. Agora sua central está protegida desses surtos que vierem pela alimentação. Parabéns pela montagem e fique interessado nesse termostado ajustável, vou pesquisar mais sobre ele.

Olá Marcelo! Os DPS no quadro oferecem uma ótima proteção para a residência, mas por uma série de motivos essa proteção nem sempre é efetiva no ponto de alimentação dos aparelhos eletrônicos alimentados pela rede protegida pelos DPS. Daí a necessidade de um sistema de proteção junto do aparelho alimentado pela rede elétrica, que é justamente esses sistema que você está montando. Neste link: http://www.instalacoeseletricas.com/Findernet/download/section/PDFs/guia-dps.pdf tem um excelente guia que explica essa questão dos DPS.

Olá Marcelo! Perto da montagem de um dimmer esse circuito aí vai ser moleza. Esse fusível térmico (85 graus) tá perfeito e o varistor também. Nunca usei um borne destes, mas dá para fazer sem ele pois me parece que ele complica a montagem. Quanto soldo esses fusíveis (e outros componentes sensíveis) uso um alicate destes http://loja.multcomercial.com.br/alicate-pinca-a-3-m-o-bico-de-pato-101418.html com um pouco de pasta térmica para ajudar, mas aqui dá para improvisar usando um pedaço de uns 10cm de fio de cobre 4mm desencapado, dobrado ao meio. Coloque o terminal a ser soldado na dobra, prenda com uma daquelas garras jacaré ou outro recurso que mantenha tudo firme. Dá um bom dissipador na hora de soldar. depois é tirar tudo e medir a continuidade do fusível térmico... só pra garantir. Vale comprar alguns fusíveis e varistores a mais. Mas deixe eu fazer uma pergunta: Nas vezes em que você teve problema com as centrais como estava o tempo? Pergunto porque a saída destas centrais com toda aquela fiação representada pela cerca elétrica de um lado e o aterramento do outro, durante uma tempestade com muitos raios, pode representar um problema. Quanto a falta de proteção na entrada da central, não surpreende. Só colocam mesmo um fusível e ele geralmente é o único que sobrevive quando dá algum problema . Esse circuito vai dar uma boa proteção para sua central. Precisando é só perguntar. Abraços.

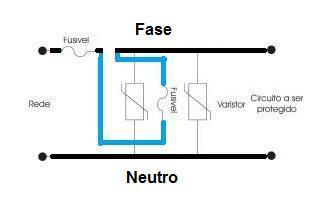

Não exatamente. O circuito fica como no desenho abaixo: A energia vem pela rede, atravessa o fusível normal, atravessa o fusível térmico e segue para o circuito, sempre pela fase já que, por norma, não se interrompe o neutro da rede. O fusivel térmico vai em série com a fase e os varistores são ligados entre fase e neutro. Mecanicamente eles ficam como na outra imagem, de outro circuito que o Faller desenvolveu e postou aqui no fórum. Recomendo uso de pasta térmica entre os varistores e o termo fusível. A soldagem do termo fusível tem de ser feita com rapidez e usando um dissipador de calor apropriado, senão o calor do ferro de solda vai danificar este componente (lembre-se, ele é sensível ao calor). O circuito é muito simples, mas não sei qual sua experiência com eletrônica e eletricidade. Qualquer duvida pergunte e lembre-se: Eletricidade é muito perigosa, então tenha certeza do que está fazendo.

Bom dia! A opção "A" não oferece proteção ao circuito. Nela o fusível está protegendo o varistor. Na opção "B" eu acrescentaria um fusível térmico (temperatura de fusão menor que 100 graus) depois do fusível normal e em série com ele. O fusível térmico colocado entre dois varistores, usando pasta térmica para uma transferência de calor mais eficiente. Varistores de 20mm e tensão Vca rms de 175 volts (no caso de uma rede de 127 Vca). Se no lugar do fusível comum usar um do tipo rápido, fica melhor ainda. Veja que essa configuração que sugeri está lá no circuito elaborado pelo Faller.

Oi Marcelo! Você tem certeza de que os problemas com a central da cerca elétrica estão sendo causados pela alimentação que vem da sua rede elétrica? Um problema na rede como um todo estaria afetando outros aparelhos também. E as ligações na saída da central bem como a própria cerca? Se houver algum problema que coloque a saída em curto em algum momento isso pode acarretar esses problemas. Eu faria uma analise cuidadosa de toda a instalação para descartar as diversas possibilidades.

Olá pessoal! Falando em estabilizadores - um equipamento que eu nunca utilizei em meus pc's - alguém no fórum já desmontou o transformador de um destes equipamentos? Bem, eu já desmontei dois destes trafos para utilizar o núcleo e o carretel para enrolamento de outros transformadores e o que encontrei ao desmonta-los foi um enrolamento feito de qualquer maneira, sem o cuidado de manter o número de espiras igual em cada camada e sem o uso de isolante entre as camadas, além de outras medidas para garantirem um bom desempenho do trafo.

Olá Faller! Mais uma vez agradeço pelas suas orientações. No curso de eletrônica que fiz o tópico aterramento era tratado de forma bem superficial, resumindo-se, praticamente, a instalação de uma ou mais hastes cobreadas de 2,40m e sua interligação ao sistema sem maiores cuidados. Leituras e estudos posteriores dentro da eletrônica não mudaram muito esse panorama. Foi, primeiro no radioamadoristmo e depois na elétrica, que descobri toda a complexidade envolvendo o tópico aterramento: As diversas topologias do mesmo e das estruturas de ligação à terra, sistemas de proteção junto a rede elétrica, equipotencialização e técnicas de mensuração da resistência e resistividade do solo para a correta elaboração do sistema de dispersão, bem como da necessidade de monitoramento e manutenção periódica do conjunto para garantir seu adequado funcionamento. Enfim, toda uma série de cuidados para evitar que um sistema destinado à proteção de pessoas e equipamentos não se torne, ele mesmo, uma fonte de perigos. Quanto pensei na instalação deste quatro led para monitoramento, mais do que para indicar a presença do terra em si, foi para indicar a ocorrência da interrupção do fusivel térmico entre o neutro e terra. Uma vez interrompido esse fusível, perde-se uma importante linha de proteção, restando entre neutro e terra, para proteção, somente o centelhador. No HT Forum foi apresentado um texto introdutório muito bom sobre aterramento, focado principalmente em suas topologias, vantagens, riscos e cuidados necessários nas topologias TNC-S e TT, que são as mais usadas em residências e pequenos comércios. Um ótimo ponto de partida para aqueles que - como eu já pensei uma vez - acreditam que uma simples haste cobreada enterrada verticalmente no solo resolve a questão do aterramento: https://www.htforum.com/forum/threads/aterramento-aterra-o-que.104334/

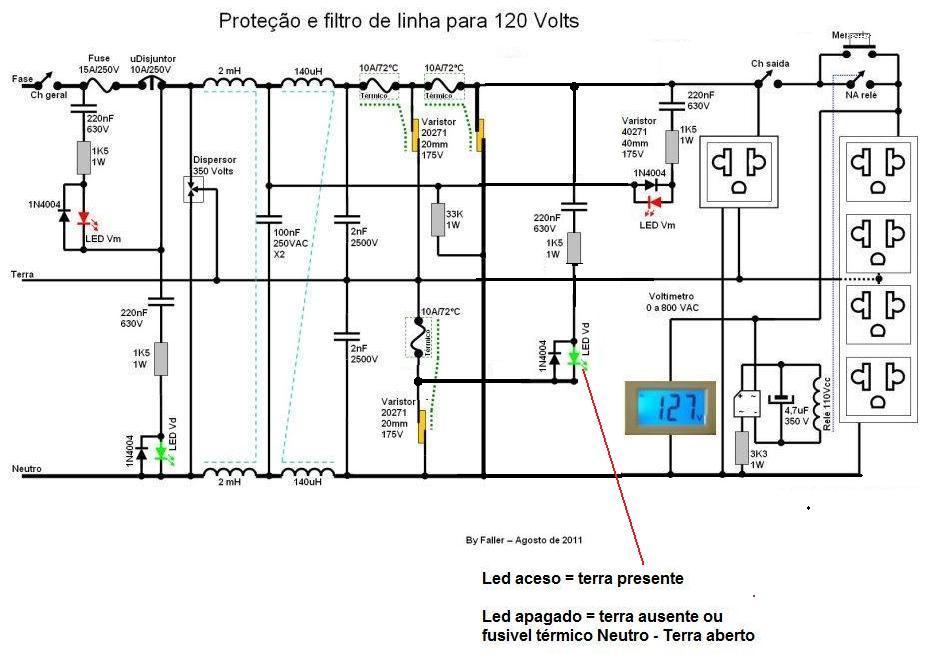

Olá Faller! Agradeço sua atenção. O funcionamento dos leds de monitoramento em seu projeto eu entendi perfeitamente depois daquela sua primeira explicação. Minha ideia (e acho que não fui muito claro na exposição) é focada na colocação de um quarto led (que eu desenhei a parte no esquema) ligado entre os pontos "F" e "T" que eu marquei em vermelho no seu esquema original, com o objetivo de monitorar o aterramento e a integridade do fusivel térmico ligado entre o varistor conectado ao neutro e o terra. É algo equivalente ao que fazemos ao ligar uma lâmpada entre fase e terra na tomada para "testar o terra". Refiz o desenho, acho que agora minha ideia ficou mais clara.

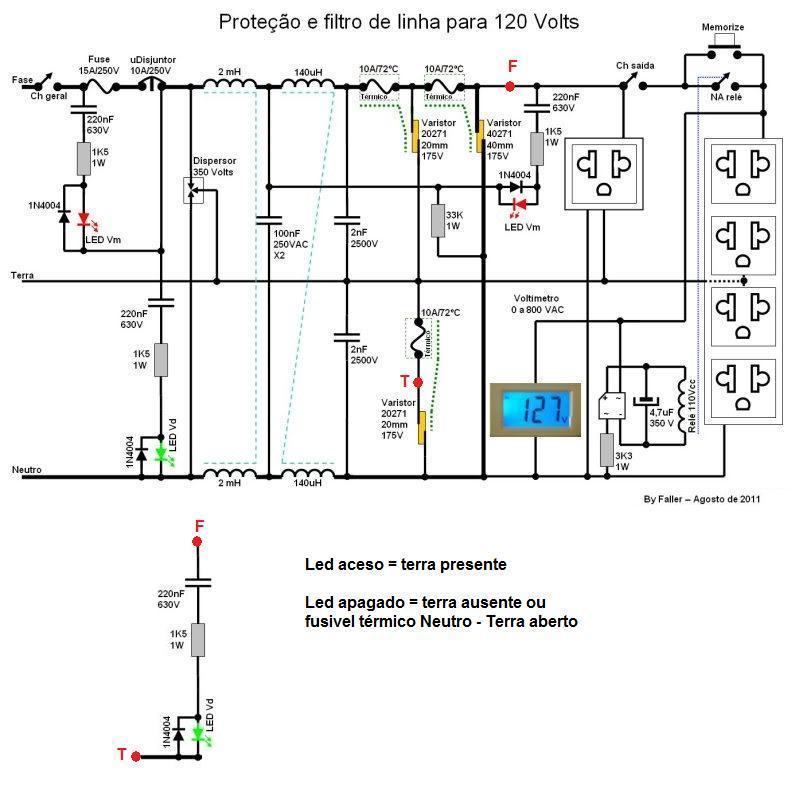

Olá pessoal! Terminando de reunir os componentes para a montagem do protetor e filtro de linha projetado pelo nosso colega Faller, ocorreu-me que seria interessante contar com mais um led de monitoramento que indicasse a presença do aterramento e a continuidade do fusível térmico entre o neutro e o terra. Pensei em montar mais um circuito, igual ao que é utilizado para mostrar o funcionamento do protetor (led verde), ligando-o entre os pontos "F" e "T", conforme o esquema que acompanha este texto (Faller, usei seu desenho do esquemático sem pedir sua autorização. se tiver algum problema, me avise que apago a mensagem). Penso que se o filtro com esse monitoramento for ligado a uma tomada protegida por IDR o mesmo pode vir a ser acionado por conta desse fluxo de corrente fase-terra. Fora essa possibilidade, não entrevi qualquer outro problema que a inclusão deste led de monitoramento possa vir a causar. O que vocês acham? p.s.: Em tempo: Estou considerando um aterramento TT. Considerei também o fluxo de corrente através da carga, mas no meu caso, estando as tomadas de saída desligadas, permanecendo somente a tomada do roteador, as fontes ligadas a ela (roteador e antena receptora da internet) não têm o pino terra.

Obrigado pelo esclarecimento, Faller. De fato eu analisei o circuito desconsiderando a carga, um erro primário de minha parte . Com o percurso através da carga o funcionamento dos leds de monitoramento fica claro.

Olá para todos! Esta é a minha primeira postagem no fórum. Procurando por um projeto de protetor e filtro de linha encontrei esse excelente circuito projetado pelo Faller. Estou terminando de reunir as peças para a montagem do mesmo. Só tem uma parte do circuito que não entendi como funciona: Trata-se do segundo led vermelho, que no esquema aparece próximo da tomada para modem. O led verde, entre a fase e o neutro, ok, vai se acender estando o circuito ligado. O primeiro led vermelho, havendo abertura do fusivel ou do disjuntor, a corrente circulará por ele, completando o circuito através do led verde, ficando os dois acesos, o verde possivelmente com um brilho menor. Já o segundo led vermelho, ocorrendo a abertura de um dos dois fusíveis térmicos na fase, não consegui visualizar como se completará o circuito para o acendimento do mesmo... Para isso ocorrer ele não deveria estar ligado antes do primeiro fusível térmico, logo após o segundo indutor, numa situação semelhante ao primeiro led vermelho?
