42pn4600 com imagem ocilando e resistor aberto na parte do set up
matheus2602 respondeu ao tópico de matheus2602 em Televisores e projetores
-
42pn4600 com imagem ocilando e resistor aberto na parte do set up
matheus2602 respondeu ao tópico de matheus2602 em Televisores e projetores
Olá boa noite, a tv voltou em garantia, com dois mosfets Sum45n25, troquei eles e a tv voltou a ligar com o mesmo problema de antes, não sei porque já verifique soldas frias em toda a placa y-sus e na z sua e nada vou mandar um vídeo do defeito para entender melhor não são as tensões vs e va pois elas estão perfeitas, seria a tensão vzb muito alta, tem preto a tv tem, fica como um cinza chuviscando, não fica preto,e quando a desligo a imagem que fica marcada dá uma clareada e desliga, naquele ponto onde faltava um resistor coloquei um de 68k. -
TV lg 49lf6350 liga quando quer e desliga
matheus2602 respondeu ao tópico de microtecinfo em Televisores e projetores
@microtecinfo Ja verificou o teclado de botões dela? voce falou que ela esta oxidada em alguns pontos, verifique se você ligar a tv e retirar o teclado ela se desliga sozinha. -
@saitam Aa tensoes de standby geralmente sao de 5v, na sua tv ela pode ser 12v de standby que no caso é o 12_a, ou ela pode em standby ficar com uma tensoa baixa, e quando a fonte arma a tensão sobre para 12, verifique a principal, em reguladores e circuitos step down de alimentacao, veja se nao ha curto nessas linhas, e veja se quando o cabo e ligado a principal as tensoes somem?, tem algum testador de barramentos de led?
-
42pn4600 com imagem ocilando e resistor aberto na parte do set up
matheus2602 respondeu ao tópico de matheus2602 em Televisores e projetores

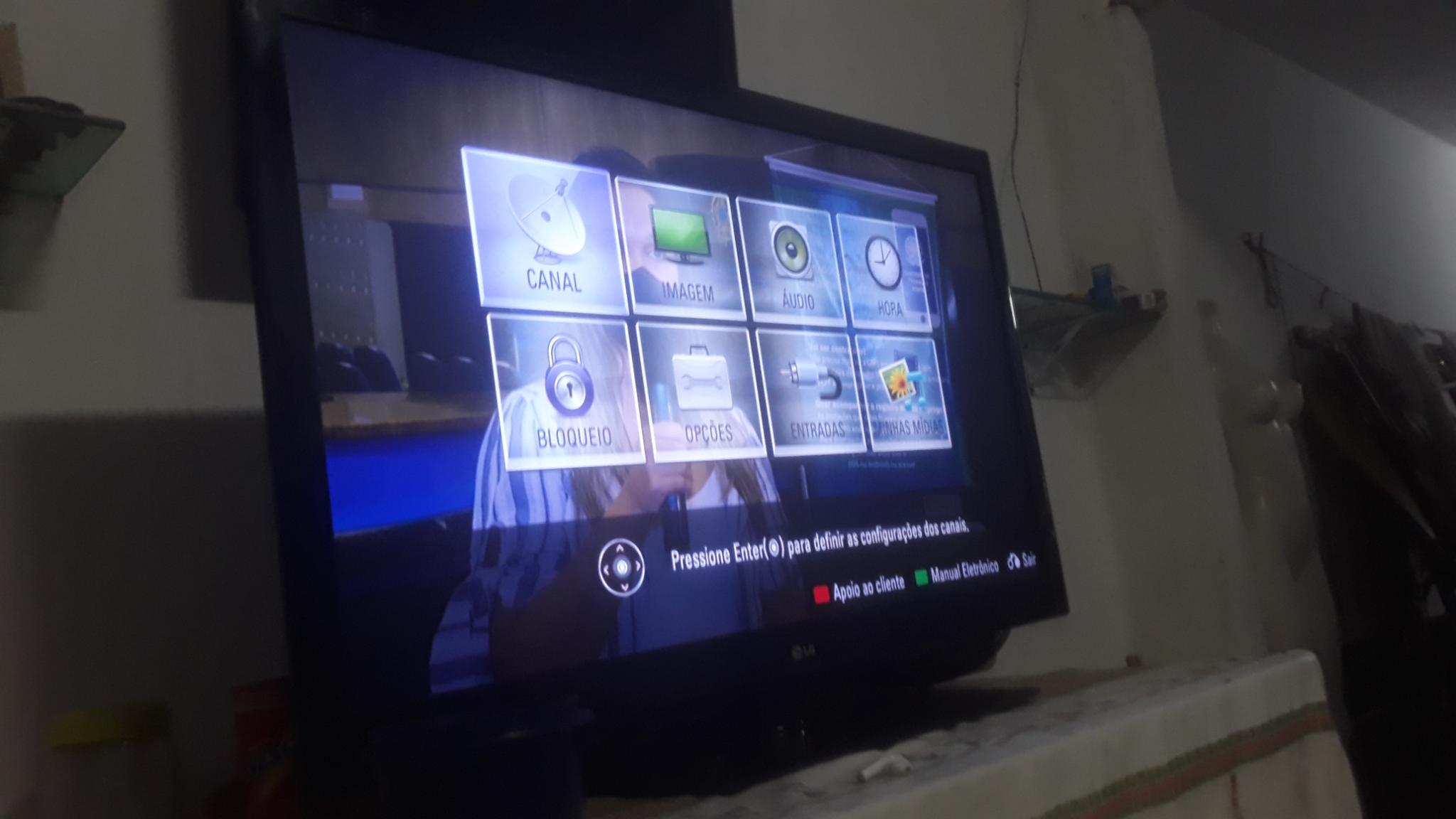

seicque sao tensoes diferentes, uma delas o ajuste e na fone no caso da vs e va, e a outra na y sus set down set up vou ajustar as de vs e va ok? fiz alguns ajuste e a tv voltou ao normal obrigado, pela ajuda! Tv voltou ao normal apos ajustes. -
42pn4600 com imagem ocilando e resistor aberto na parte do set up
matheus2602 respondeu ao tópico de matheus2602 em Televisores e projetores
como te falei, quando coloco uma lanterma na frente dela ela nao tem burn-in, e tipo assim esse burn-in que eu falo e bem leve, qualquer imagem que aparece ela fica na tela maio qie apagada, outta coisa qie percebi foi que o display nas partes pretas onde aparece o rastro, ele e meio acizentado, o pixel ele nao fica totalmente apagado, fui colocando valores diferentes ate melhorou um pouco a imagem, so que ainda fica de leve isso. sobre regurar as tensoes, tenho qie fazsr isso com ela ligada ne?, sem como eu ajustar as de set down e set up, também, so que sem o ociloscopio so no olho mesmo,? -
Estou com uma tv 42pn4600 qie esta com imagem estranha, fiz a troca do kit da y sus e a tv voltou a ligar depois disso percebi que ela esta com imagem parevecendo que tem burn-in na imagem so que nao é a tela, vefiquei a y-sus e vi que tem um resistor aberto, seu numero é R628, ele esta ecuro e nao sei seu valor poderia me informar o esquema da tv, ou volor do mesmo, ele fica em serie com um resitor de 1k e em paralelo com um diodo, segue foto, tirei ele e verifiquei que estava aberto, coloquei ele invertido na placa pra vcs saberem a posicao dele.
-
Transformando placa de philco Ph43n91dswa em Hd
matheus2602 postou um tópico em Televisores e projetores
bom dia estou com uma placa de uma tv philco que quero colocar no lugar de uma tv philco de 32 pol, o unico problema e que o conector do lvds da minha placa e tem 51 pinos e os display tem 30 pinos um e FHD e o outro e hd, alguem teria os esquema dessa tv ou saberia informar como faria a modificacao pois ja tentei e nao da certo, nao parece imagem, imagino que tenha que trocar alguma resistor, aguem experiente pode me ajudar? -
Transformando placa de tv lg 39lb5600 de FHD para HD.
matheus2602 postou um tópico em Televisores e projetores
Ola bom dia estou com uma plca de uma lg 39 pol, que teve sua tela quebrada, queria tirar uma duvida pois ela tem o concector lvds 51 pinos FHD e quero transfromar em um de 30 pinos HD, fui atras do esquema da tv, nao achei o mesmo modelo da tv entao fui atras de tvs que utilizam a mesma placa, e encontrei, vi que tem que trocar alguns resitores de posicao, minha duvida é que como podem ver na imagem tem uma coluna de resitores tando de um lado quanto do outro, o que quero saber e se e necessario trocar todos os resitores da coluna FHD para a do HD, ou nao estou tomando referencia do R224 e o r223 pois na placa que tenho a fhd ela tem todos os resistores na posicao do r223, na respectiva coluna, quero saber se preciso tirar o r 223 e colocar no lugar do r224 ou se tenho que colocar todos na posicao do seu inverso, obrigado desde já. -
Tenho uma tv lg 47le5300, fiz um topico anteriormente sobre seu concerto, como havia falando no topico, antes de dar todos esses problemas ela estava dando rastros na imagem e ate agora continua, so que quando desligo o true motion eles somem, nao aparecem mais, nao sei o que ocorre, poderiam me ajudar, seria sofware?, obs mesmo quando desativo na tela inicial da tv fica uns rastros, e ja testei em outro display e fica com o mesmo problema.
-
Tv lg 47le5300 com imagem esbranquicada.
matheus2602 respondeu ao tópico de matheus2602 em Televisores e projetores
a TV voltou a funcionar após a troca do vi de c gamma o curto ocorreu nos pinos 20 e 17 acho que entre eles , e quando ele foi aterrado, o vi de gamma perdeu a referência dele, entao a tv ficou branca. -
Tv lg 47le5300 com imagem esbranquicada.
matheus2602 respondeu ao tópico de matheus2602 em Televisores e projetores

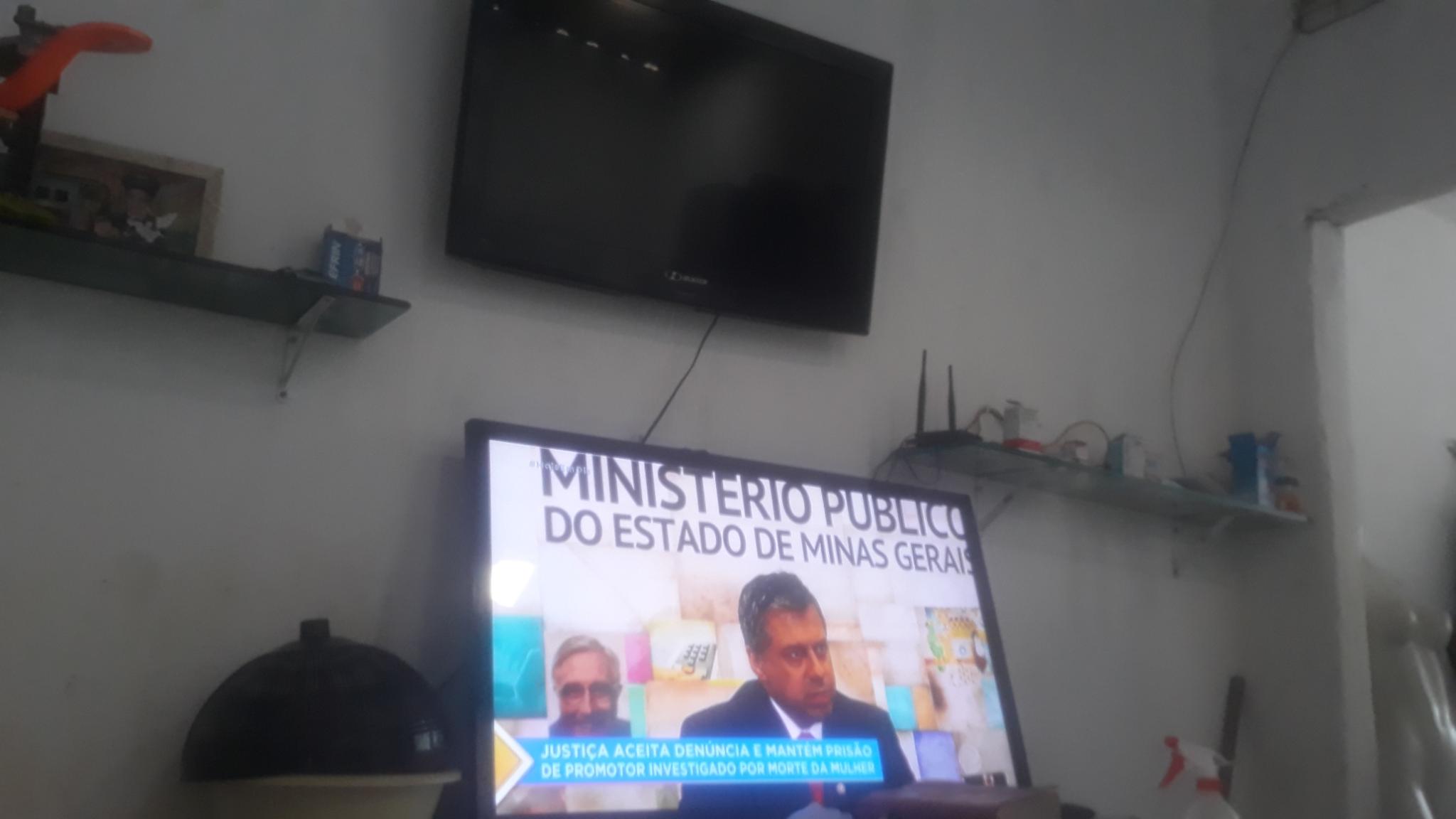

ola, queria informar que a tv foi concertada, realmente era o ci do gamma pois teve um corto de seus pinos ao terra e assim sua queima foi trocado, e a tv esta otima, segue a foto, obrigado a todos que ajudaram. -
Philips fwm986 Nao liga em standby
matheus2602 respondeu ao tópico de matheus2602 em Equipamentos de som e home theaters
@lucas35 o problema do chiado era o ci de saida, coloquei ele na sorround e o funcionando coloquei na frontal, agr so comprar um ci novo, obrigado, ela nao ligava por causa da mecanica qie esta sem uma engrenagem, tirando isso o som esta bom, obrigado. -
Tv lg 47le5300 com imagem esbranquicada.
matheus2602 respondeu ao tópico de matheus2602 em Televisores e projetores
Ta ok vou dar como encerrado a tv, obrigado a todos que ajudaram, que deram dicas, Grato a todos! -
Tv lg 47le5300 com imagem esbranquicada.
matheus2602 respondeu ao tópico de matheus2602 em Televisores e projetores

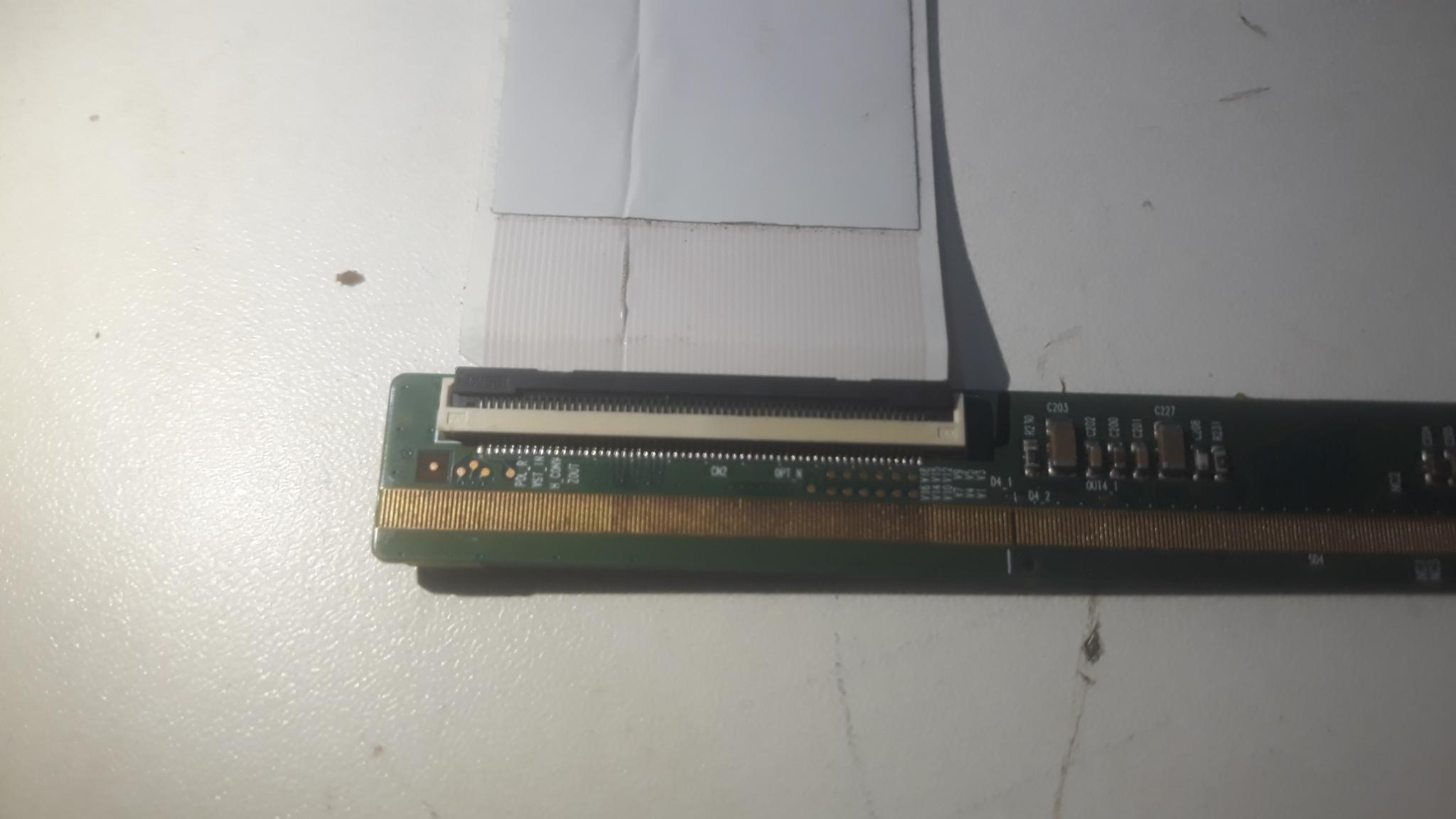

@Jeferson De Jesus Teixeiraola eu ja tinha torcado este cabo flat como falei, sorte que o guardei, e essa placa nao e do display dela especifica pos nao quero tirar aquelas canaletas da tela, acho que e bem perigoso danifica-la, sobre a placa que tirei a foto e do mesmo modelo de display que retirei dele pois estava quebrado, o curto ocorreu mais ou menos entre os pinos 42 e 44 do da foto onde mandei anteriormente, contando da direita para esquerda, espero que nao esteja incomodando, abraços.
