  1. @MOR e @albert_emule vcs estavam corretos. Eu verifiquei atentamente o transformador e percebi que uma das "peninhas" dele está com a solda mas sem o fio e uma pontinha à toa de fio saindo de dentro do embrulho dele. Eu tentei retirar um pouco o embrulho pra pegar o fio mas aí ele arrebentou e eu tive que tentar tirar mais um pouco e depois de algumas horas muita dificuldade eu consegui soldar novamente o fio no terminal e o transformador voltou a funcionar mas não de forma perfeita, dependendo de como se mexe ele para de funcionar, aí sacode ele e ele volta (kkkk)... Imagino que seja mal contato mas eu já "cutuquei" o fio soldado várias vezes pra testar e quando faço isso nada acontece... é um negócio meio fantasmagórico... kkk O que fazer?
  2. Obrigado a todos por responderem! Eu li as respostas de todos e vou relatar as minhas experiências: @Mestre88 eu coloquei testei vários resistores entre os valores que você indicou em série com o fone, mas isso causou distorção no som, então troquei o valor do resistor de 1M por um de 4M7 com um resistor de 100R em série com o fone e funcionou perfeitamente em volumes baixos mas com volume a top dava distorção outra vez, então eu fiz várias experiências trocando (muitas vezes) o resistor de 1k e por fim com um resistor de 5k6 o circuito funcionou perfeitamente. @rjjj o problema é conseguir esse transformador kkk e eu medi a resistência do fone com o multímetro e deu cerca de 6,5 ohms. Imagino que seja um fone com impedância de 8 ohms. @albert_emule eu gostei muito do seu amplificador mas o problema é que a tensão dele é de 12V e o radinho funciona com duas pilhas... vai ser difícil achar espaço pra encaixar uma fonte ou mais pilhas dentro dele... Existem a venda baterias pequenas de 12V? @MOR eu nunca nem vi alguém enrolando um trafo... essa seria a última alternativa pois não sei se conseguirei refazê-lo. E eu gostei muito do circuito que você postou mas você disse que o fone deveria ser de 32R e eu andei medindo o fone dele e é de 8R, tem problema? Novamente, OBRIGADO a todos!
  3. @Mestre88, obrigado por responder. Eu pensei bastante no que você disse a respeito de fazer o rádio funcionar sem o transformador e fiz alguns testes colocando um resistor no lugar do primário (testei vários...) e acoplando o sinal a um simples amplificador através de um capacitor. O circuito que proporcionou melhores resultados (o som no fone ficou bem alto)... está abaixo (desculpe pela qualidade da imagem..) mas tenho receio de que a corrente que passe pelo fone agora seja muito maior do que antes e isso venha a queima-lo se eu ajustar o potenciômetro em maiores volumes, o que você acha? alguma sugestão? Se esse circuito desse certo minha ideia seria montá-lo o mais pequeno possível e dar um jeito de fazer ele caber la dentro do rádio...
  4. Olá pessoal! Ganhei de me avô um pequeno rádio que ele mesmo montou de um kit para montagem na década 80. Depois refazer algumas soldas que estavam estranhas e trocar os eletrolíticos eu testei o radinho com um traçador de sinais e encontrei sinal até na base do transistor de saída que é acoplado ao fone de ouvido (não tem alto-falante) através de um transformador. Testei o fone e tá funcionando perfeitamente mas o transformador está com o secundário sem continuidade. A minha dúvida é qual transformador eu poderia usar pra fazer o rádio "voltar a vida". Eu gostaria muito de fazê-lo funcionar novamente... Andei pesquisando e encontrei alguns a venda na china mas qualquer um serve? imagino que não, tem a questão da impedância né? Se ajudar, eu analisei a placa (que é bem simples) e desenhei como o transistor de saída está polarizado... Agradeço desde já.
  5. Bills

    Pisca pisca de leds

    Obrigado pelos toques @Isadora Ferraz, @Mestre88 e @Sérgio Lembo. Acho que vou desistir mesmo de fazer... me pareceu, a princípio, ser algo simples de se calcular e que sairia bem mais barato do que os encontrados no mercado mas, sem dúvida nenhuma, a emoção de se fazer o "bichinho" funcionar tendo pensado, calculado e trabalhado desde o início é o que mais me motivava e, aliás, é o que me faz gostar de eletrônica. Pensarei em outra gambiarra mais viável para me divertir enquanto monto. Novamente, obrigado a todos!
  6. E aê pessoal, beleza? É o seguinte, gostaria de montar eu mesmo um pisca pisca de leds para colocar em árvore de natal. Minha ideia inicial é usar um 555 mas precisava alimentar pelo menos uns 20 leds e o circuito deve ser compacto e a fonte deve ter grande durabilidade, já que vai ficar ligado muitas horas durante vários dias. Exatamente por isso pensei em fonte ao invés de pilhas mas que tipo de fonte usar? O 555 trabalha com no máximo 18 V e para alimentar tantos leds a essa tensão eles teriam de ser em paralelo, certo? Pensei em usar uma fonte capacitiva que vi em um blog na net e colocar na saída do 555 leds em série paralelo, sendo 4 grupos em paralelo de 5 leds em série. Sendo que quando metade deles acendesse a outra metade apagava. Minhas dúvidas são: 1-A fonte que eu vi na net aguenta esse circuito? A que eu pretendo usar é a terceira dessa postagem desse blog, minha ideia é colocar um zener 12v. http://eletronicafacill.blogspot.com.br/ 2-Haveria uma maneira mais prática de fazer isso? Pois com tantos grupos de leds em série-paralelo vai dar um trabalho danado a quantidade de fios que vou ter que manipular na saida do pisca-pisca... Aceito sugestões.. Desde já obrigado.
  7. Tenho um amigo que me disse que havia comprado um som para o carro com 2000 W de potência (e no corpo do som estava realmente escrito "2000W") ... eu pirei na hora... Quis ver a bateria e tava escrito lá: "12V-60A". Fazendo uma conta rápida, 60*12=720W, ou seja, essa deveria ser a potência máxima pra um som de carro... De onde saem esses 2000W?
  8. Tenho aqui um transformador com saída 6-0-6 retirado de sucata e gostaria de saber a potência dele (não tem inscrição nenhuma no corpo dele). Procurando na net achei esse post desse blog:https://eletronicagambiarra.blogspot.com.br/2017/10/como-descobrir-as-especificacoes-de-um.html Mas não tenho indutímetro, alguém poderia me dizer se existe algum outro modo de fazer isso?
  9. Olá pessoal. Boa noite! Eu to aqui com uma raquete de matar mosquitos que não tá funcionando, então resolvi tentar concertá-la mas estou com algumas dificuldades. O primeiro teste que fiz foi funcionar a raquete perto de um rádio AM em funcionamento, pois se o oscilador dela estivesse funcionando haveria interferência no rádio, como sempre há quando ela está funcionando normalmente. Entretanto o rádio AM não "notou" a presença da raquete, então concluí que o problema estava no oscilador. (esse teste foi inventado por mim e por favor me corrijam se meu raciocínio estiver errado... kk) Quando a abri não achei nada de anormal (fio soltos ou coisa assim...), imaginei então que o transistor (um D882P) pudesse estar com defeito e o retirei para testá-lo mas ele estava bom. A bateria está legal, marcando 4,3 volts quando no corpo da mesma está escrito "4V 250mA". Não sei qual pode ser o problema, alguém poderia me ajudar?
  10. É vdd @Isadora Ferraz. Eu não havia pensado por esse lado...

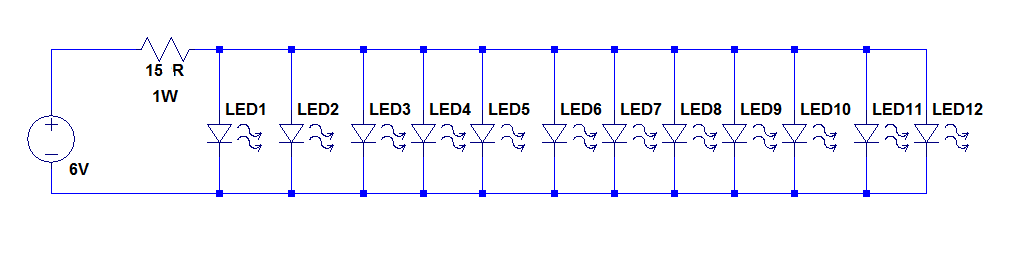

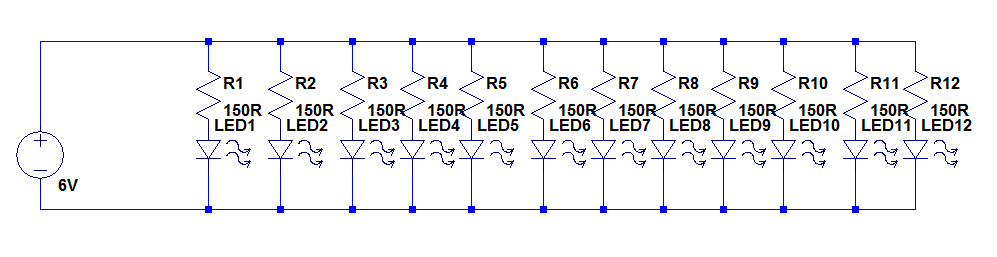

  11. Associe 4 pilhas de 1,5 volt e assim você terá 6 volts e depois coloque todos os leds em paralelo. Suponhamos que a tensão do led seja de 3 volts e você quer passe por cada um deles uma corrente de 0,02 A. Como são doze leds a corrente total que passará pelo circuito será 0,02*12=0,24A. O resistor do led seria 3/0,24=12,5 que arredondamos para 15 ohms. A capacidade, por exemplo, das pilhas AA alcalinas é de 2500 mAh. Então, teoricamente, elas aguentariam 2,5/0,25=10 horas!!! Um outro cálculo importante a se fazer é a potência de dissipação mínima que o resistor deve ter. P=V*I. Como a tensão sobre o resistor será de 3 volts (os outros 3 vão pros leds). então: 3*0,24=0,72W. Ou seja, o resistor deverá ser de 15 ohms e 1 watt ou mais. O circuito ficaria assim: Se você quiser evitar o resistor de grande potência o resistor deve ser aumentado, pois 3/0,02=150 ohms. E ficaria dessa forma: Desta forma os resistores poderão ser de qualquer potência. Se você utilizar pilhas tipo D (1,5V) alcalinas, o circuito vai durar, em tese, 54 horas ligado pois a capacidade dessas pilhas é de 14000mAh, a desvantagem delas é o tamanho... É só uma sugestão. Espero ter contribuído.
  12. Olá pessoal! Eu sou iniciante em eletrônica e estive pesquisando a respeito de um multímetro pra comprar. Obviamente procuro qualidade aliada a bom preço. Nessa pesquisa achei um me pareceu bastante interessante pois além de tensão CA, ele também mede corrente CA, o que eu não achei em quase nenhum outro vi. Gostaria de saber a opinião de vocês a respeito dele. Se vale a pena ou não. Gostaria também de saber se ele mede corrente CA de qualquer frequência ou se mede somente corrente a 60Hz? Uma outra dúvida, ele mede corrente CA de qualquer forma de onda ou somente de correntes senoidais?
