Olá pessoal!Eu estava estudando o classe AB e resolvi fazer algumas simulações de amplificadores que via na internet e fazendo cálculos pra ver se o que eu tinha estudado "batia" com o que estava sendo simulado. Todavia, quando o resistor de coletor do transistor driver é colocado em série com o alto-falante (como mostrado no print da simulação que postei abaixo) o ganho sai completamente fora do esperado. Quando este resistor vai direto ao vcc, então o ganho desse transistor é aproximadamente gm*Rc mas quando ele é ligado em série com a carga o ganho (me parece..) aumenta até 5 vezes mais. Como podem ver no print, a Vpp entre coletor-emissor é de 330mVpp com um sinal na base de apenas 1mVpp, ganho de mais de 300 quando gm*Rc dá em torno de 62... ,Alguém poderia explicar porque isso acontece? Desde já fico grato!!!

Certa vez fiz uma fonte de alta tensão variável usando resistores em série com o primário do flyback. Um oscilador ultra simples mandava pulsos e uma chave selecionava um resistor em série com o primário, quanto maior o resistor, mais tensão ele "rouba" da bobina e menor a tensão induzida no secundário... Lembro que usei resistores de 0,47 a 5 ohms. Espero ter contribuído!

Nesse blog ensina a calcular um pisca da maneira que você quiser e com a tensão que você quiser... https://eletronatico.blogspot.com/2018/12/calculando-um-pisca-de-leds.html

você quer saber só o básico? Se for isso, no site do Newton C Braga tem um curso completo de graça... Mas é só o "basicão" e tem várias dicas que são realmente "de ouro" pra quem gosta de fazer montagens e ainda não tem muita experiência. Agora se você quer ir um pouco mais longe como aprender a calcular circuitos de complexidade moderada e entender um pouco mais leia o livro mencionado pela Isadora e os livros do Malvino. A grande "sacada" do "negócio" é você saber o que quer, como você mesmo disse, a eletrônica é um universo muito amplo. Então, por exemplo, se seu interesse é por amplificadores, procure por livros específicos sobre isso (depois de já saber o básico...). Se for por circuitos lógicos, idem... Livros que ambicionam ensinar um pouco de tudo acabam não se aprofundando muito em nada... Mas tenha sempre um espirito curioso e investigativo.. "pra que serve aquele resistor?", "por que aquele capacitor está alí?" é assim que a gente aprende.

Eu tenho o testador mencionado pelo @Ricardo S Ferreira que comprei no bangood (é só 20 reais por lá com o frete e tudo..) . Posteriormente também comprei um multímetro com função de indutímetro e pude comprovar que as medições do mencionado testador são confiáveis se o indutor for maior que 100u...

@aphawk eu testei e o circuito ficou muito instável. Com comportamento as vezes correto mas muitas vezes o pulso não produzia efeito nenhum... Já tava pensando em fazer placa de circuito impresso sem testar... kkk você me salvou. Vou abandonar esse projeto. Obrigado!!

você está me dizendo que se eu montar esse circuito na protoboard ele não vai funcionar? vou testá-lo aqui e volto com os resultados...

Hmm... não seria mais fácil, então, usar o 555 como astavel numa frequência bem baixa e proibir as oscilações através do aterramento do pino 4?

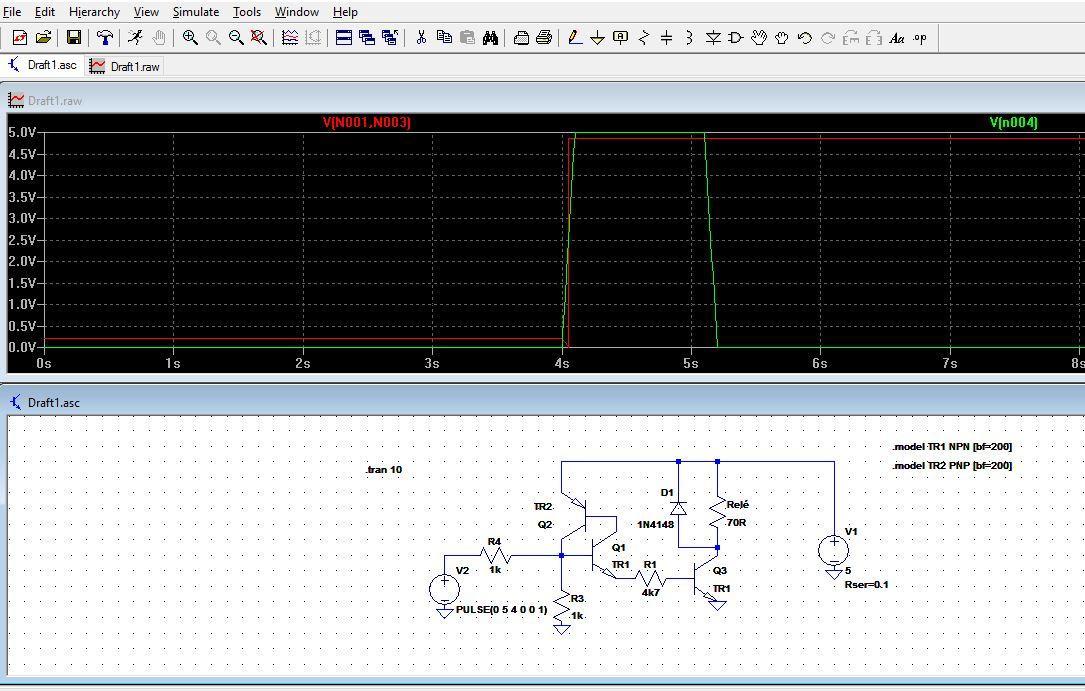

@aphawk é pra um alarme que estou montando com peças tiradas de sucata... Utilizarei o BC547 e o BC557 funcionando como um SCR... E como sei que nessa configuração a corrente de saída é igual à soma das duas correntes de base, então me preocupei se poderia alimentar diretamente o relé com bobina de 70 ohms. Mas, como o amigo @BCP me mostrou que não pode ultrapassar 20 mA,, decidi colocar outro transistor no circuito. Pelo menos no simulador "deu certo" Na simulação utilizei dois transistores com HFE de 200 pois sei que esse é o HFE mínimo deles... Um fato estranho é que, no simulador, o circuito funciona com alguns transistores e com outros não. O próprio BC547b, que tem na biblioteca do LTspice, funciona quando combinado com alguns transistores mas não funciona com outros (todos de baixa potência). Porque? ...

@BCP Obrigado!!

Procurei por esse parâmetro mas não encontrei...

Olá pessoal! Eu estava testando um eletrificador de cerca (procurando curto na cerca...) e tive a "brilhante" ideia de usar uma chave de teste comum. Na chave de teste estava escrito "100-1000V" e usava um resistor de 820k em série com uma lâmpada neon. Como a tensão que eu iria testar era de 15 mil volts, troquei o dito resistor por dois resistores de 47M em série com a lâmpada, totalizando, portanto, 94M. Fazendo contas breves, 15kV/94M=159uA. pensei que essa corrente não era suficiente pra me dar choque (tinha lido que o limiar da sensação de choque era de 1mA...) mas me enganei. Levei um baita choque... kkk O que deu errado? Onde eu errei no meu raciocínio? Obrigado!

Eu tinha um walkie-talkie parecido, só que de outra marca, dando o mesmo defeito ( as pilhas começaram a descarregar bem mais rapidamente do que quando o aparelho estava novo...). Troquei um capacitor eletrolítico que ficava em paralelo com a fonte (pilhas) e ele voltou ao consumo normal... Espero ter contribuído!

O @Magnect quer saber a melhor maneira de se iniciar em eletrônica e o tópico descambou para um debate sobre obsolescência programada... kkkkk Cara, no site do Newton C Braga tem um curso básico para iniciantes sobre eletrônica analógica e eletrônica digital. Depois você pode ler os livros "Eletrônica" do Malvino e ir evoluindo no grau de dificuldade das leituras... Não sei se é a melhor forma, até porque sou mero hobbista.... mas, olhando do ponto de vista de quem quer começar, acho que está de bom tamanho. Lógico que o aperfeiçoamento você conseguirá com cursos e faculdade mas o mais importante de tudo é você gostar de eletrônica e sempre querer evoluir e independente do que possam dizer, é indescritível a sensação de você mesmo montar uma "geringonça" e vê-la funcionando... por isso, creio eu, a eletrônica é e sempre será apaixonante!!!

Eu até consegui captar uma rádio local aqui mas bem fraquinha e com muita interferência. Pensei nesse circuito pra tentar aperfeiçoar o rádio e ver se conseguia captar mais estações... vou ver se acho alguma sucata de rádio antigo nos ferro-velhos aqui da cidade pra tentar achar um diodo de germânio ou um cristal de galena e também testar um diodo rápido como vcs sugeriram. Obrigado a todos!

@Isadora Ferraz, @Mestre88 e @rjjj talvez (certeza acho.. rsr) "retificador" não foi a expressão correta. Minha intenção era melhorar um rádio AM "de galena" que montei... esse circuito seria usado como demodulador no lugar do diodo. Meu pensamento foi o seguinte, os diodos geralmente usados necessitam que o sinal captado pela antena tenha mais que 0,6V, então pensei que poderia usar o transistor fazendo o mesmo trabalho e com a polarização do transistor "cortando" a "banda inferior" do sinal, eu conseguiria reduzir bastante essa "barreira" de forma que, segundo meu raciocínio, eu conseguiria ouvir sinais muito mais fracos... Mas não sei se isso é viável, como vcs podem ver tenho muita ideia e pouco conhecimento e prática kkkk Minha ideia seria viável?

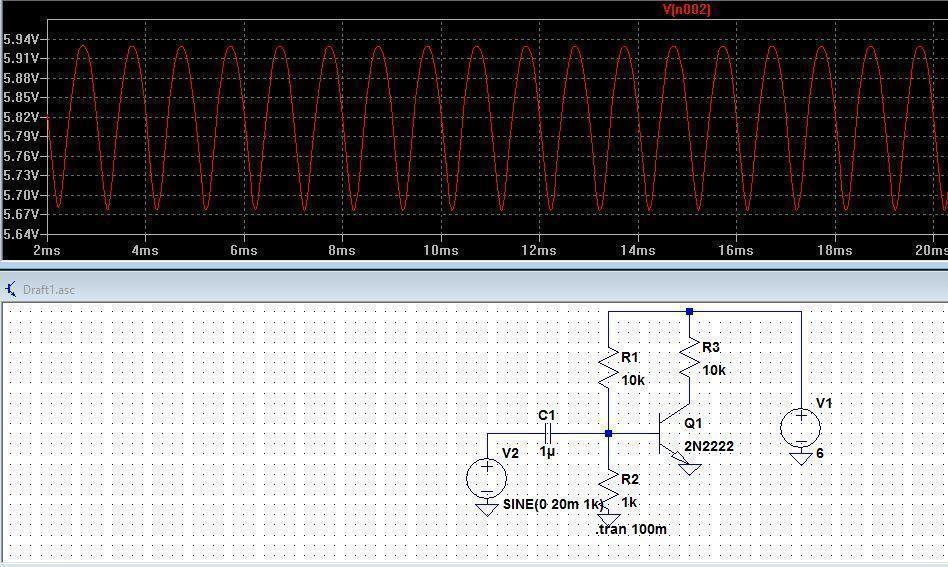

Olá pessoal! Eu estava fazendo alguns testes no LtSpice e então resolvi tentar fazer uma espécie de retificador polarizando o transistor com tensão de base abaixo de 0,6V, assim, pensei eu, ele só vai amplificar metade do sinal... mas não foi isso que aconteceu, a senoide está sendo completamente amplificada... estou postando um print da minha experiência, a tensão no gráfico é a do coletor do transistor em relação ao terra... se alguém puder me explicar onde eu errei fico grato.

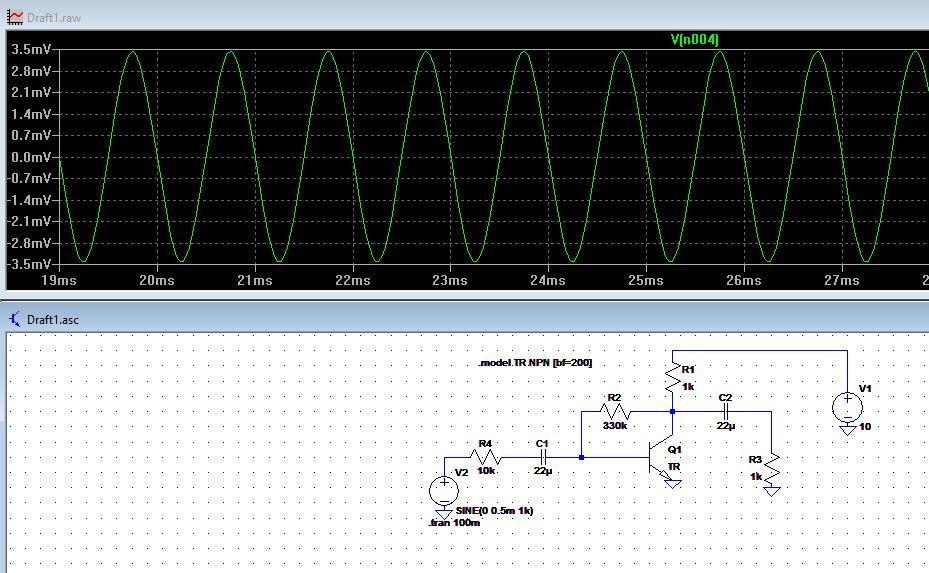

Olá pessoal, estava fazendo o exercício da imagem e após fazer todos os cálculos resolvi conferir no LTspice mas o ganho de tensão não tá dando certo... Sendo Ic=~3,5mA, os cálculos que fiz foram estes: r'e=0,025/0,0035=7,14 Av=~(1000//1000) / 7,14 = 500/7,14= 70 De acordo com as contas que fiz, Zin=1428 ohms e a tensão de entrada absorvida pelo transistor (injetando 1mVpp) é de 124uVpp, o que multiplicado por 70 deveria dar 8,7mVpp, só que na simulação ta dando exatos 7mVpp na carga... O que eu fiz de errado? Segue abaixo também um print da simulação...

Podem ser vagabundas e não durar nada mas não são baratinhas, aqui na minha city valem uns sete reais... péssimo custo-benefício... kkkkk

@aphawk Desculpe mas eu ainda sou estudante e estou aprendendo e essa sua frase me deixou uma dúvida. Se não estou enganado, com o sensor aberto o primeiro transistor entra em corte, certo? Então o segundo transistor não teria polarização de base, logo sua corrente entre emissor-coletor seria bem pequena... bom foi esse o meu raciocínio. Onde eu errei? Desde já obrigado!

Olha colega, essas baterias de 9V tem capacidade de uns 400mA/h e esses motores de vibracall consomem uns 500mA... Sabe o que isso significa? que a bateria não vai durar muito tempo mesmo não... Pra uma bateria de 9V talvez fosse mais indicado um aviso através de leds e aí um simples transistor com uns dois resistores mais o led seriam suficientes. Quanto ao seu circuito, eu testei aqui no simulador e ta funcionando ok. Com o sensor aberto (sem condução) o consumo é baixíssimo... Verificou se não tem nenhuma ligação incorreta? A bateria é nova? No mais, espere por mais respostas... Falou!!

@Ricardo S Ferreira obrigado pela sugestão só que meio inviável pra mim pois o frete pra mandar esse rádio aqui pra minha cidade (moro no interior..) seria de $43,00... Morar no interior também dificulta muito o que já foi sugerido pelos outros amigos aqui do CH que era procurar em oficinas de concerto de rádio velho e aqui na minha city de 10 mil habitantes não tem nenhuma... kk (moro num fim de mundo... ) De qualquer forma sua ideia foi boa, vou pesquisar pelo ML, talvez eu encontre um rádio velho a venda lá que tenha um pequeno transformador e que tenha o frete um pouco menos "bravo"... Novamente obrigado!

@MOR eu testei o circuito que você sugeriu mas com um resistor de 22R em série com o fone de 8 ohms e um BC547 (eu não tinha o transistor que você sugeriu...) e deu um ótimo resultado, som alto e limpo. Só que medindo no multímetro sem sinal aplicado o resultado foi bem diferente do que você disse como ideal, deu Vce=1,4V e Ic=40mA... Eu gostei bastante desse ponto de funcionamento, está no meio da reta carga... essa corrente ainda é muito forte pro fone ou poderia deixar como está? Seu circuito me parece ideal para se implementar no rádio caso eu não consiga "reviver" o transformador pois usa pouquíssimos componentes e isso vai facilitar muito na hora de tentar fazer a montagem a mais pequena possível afim de fazer tudo caber dentro dele..

@Mestre88 eu já testei encostando nos fios dos outros três terminais mas ta meio confuso pois ora da mau contato com um, ora da mau contato com outro e ora não dá mau contato com nenhum...eu to com medo de que naquela hora que eu arrebentei um pedaço do fio eu possa ter danificado alguma coisa la dentro...
