Tudo o que você precisa saber sobre aterramento – Parte 1/2

como eu vejo se meu aterramento foi bem sucedido?

Uma parada que aumenta a capacidade do aterramento é usar uma haste de cobre enterrada proximo ao micro(para quem mora em casa)e conectá-la através de um fio á tomada do estabilizador o ideal é que esta haste (encontrada em ferragens) tenha 2,5m de comprimento. Outra dica é procurar usar um fio com a mesma bitola (em milímetros) dos fios fase e neutro que chegam na tomada em que está ligado o estabilizador.

Olá colega,

veja bem, não existe aparelho ou dispositivo eletrico ou eletrônico que substitua o terra.

é importante que voce esteja ciente que somente uma massa muito grande e neutra elétricamente como o PLANETA TERRA é capaz de absorver descargas elétricas, correntes de fuga e descargas eletrostáticas.

Bom Dia

Quero deixar para vocês o meu Guia Prático de Aterramento Elétrico para iniciantes.

Completamente auto-explicativo, ilustrado e gratuito.

http://br.geocities.com/silx2000/guia_ajustes_finos_xp

Bom uso.

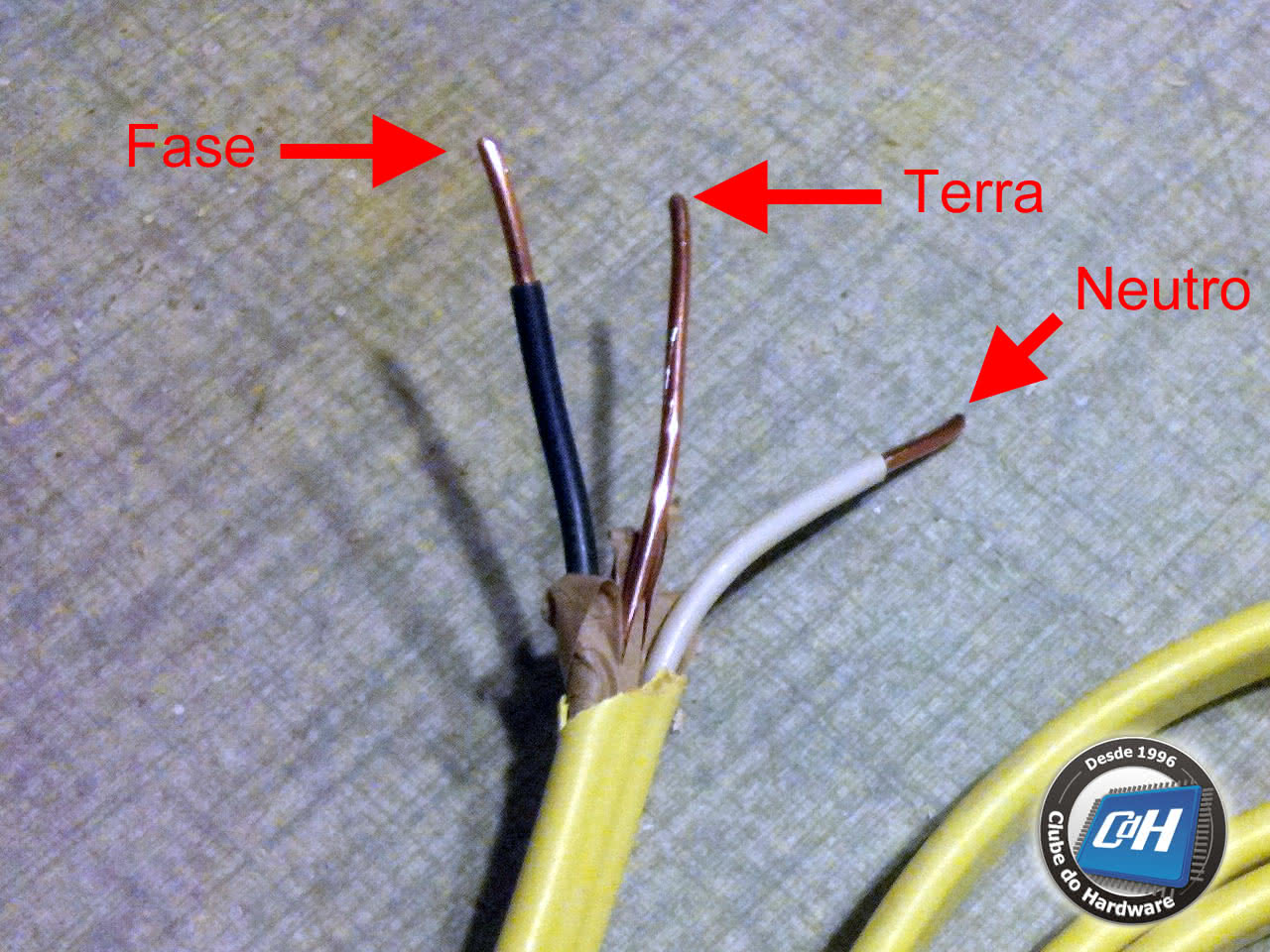

Bem, eu tenho uma duvida... aqui onde eu moro tem uma lampada que esta sem o bocal e tal, tem 3 fios, terra, neutro e fase, colocando a chave teste eu encontro o fase, mas como eu consigo indenticicar o neutro e o terra? já que o potencial deles é 0? pois eu quero colocar a lampada e eles em seus lugares corretos alguem poderia me ajudar??

Muito obrigado!

o link esta off

http://www.para-raios.com.br/produtos.htm

os links acima sobre aterramento estão off

mas o terra pode ficar um pouco longe do computador ?

ou precisa ser o mas próximo possivel ?

valeu

Tenho uma duvida.. os tal "DR" é o mesmo que "DPS" ?

Negativo ajcorrea. DPS são os Dispositivos de Proteção Contra Surtos. Utilizam varistor, e atuam desviando cargas vindas de descargas atmosféricas, os raios. Deve haver um DPS para cada fase e um para o neutro, todos ligados em um aterramento eficiente. DRs são os Disjuntores Diferenciais Residuais, e atuam contra corrente de fuga, no caso pode ser alguém levando um choque ou um fio desencapado << Aqui mora o problema. Residências antigas costumam ter falhas na fiação. Desse modo, a atuação do DR é totalmente comprometida, pois ele desarmará a todo instante, como se alguém estivesse 'levando choques', pois há fuga de corrente. Outro problema na utilização de DRs são as resistências nuas em chuveiros antigos e algumas torneiras elétricas. Nesse caso, o DR também desarma.

Onde encontro DR (não vale o da imagem, AB custa um olho e um rim).

Usamos aqui DPS em todas as instalações, no caso do DR seria para minha residência...

É comum encontrar DPS em instalações de grande porte, como um datacenter. O custo das máquinas é alto demais para se por em risco. Quanto ao DR, vai depender de diversos fatores. O ideal é procurar um modelo de marca conhecida e confiável. Faça uma breve pesquisa. E não esqueça que, para uso residencial, deve usar o modelo de 30mA ou menos, pois os alvos da proteção são pessoas. Não esqueça que o modelo do DR vai depender se sua rede é monofásica, bifásica ou trifásica! Não esqueça também que o DR não suporta ligação fase pós-DR e neutro ante-DR (e vice-versa), além do fato que não se deve aterrar o neutro no QDC após o DR, e sim antes. Pra finalizar, nunca esqueça que o DR não substitui o disjuntor termomagnético geral!

Só uma dica para quem pensa em DR, resolvo esses erros e porcarias diariamente, não instale eles no circuito principal, qualquer aparelho ou circuito com fuga de corrente desligará tua casa inteira e você pode nunca descobrir onde está o problema precisando retirar o dispositivo, e quando falo em nunca descobrir é nunca mesmo, pois as casas grandes tem muitos circuitos que passam por forros de gesso e madeira impossível de investigar sem ter que fazer uma bela reforma.

Instale nos circuitos pontualmente, chuveiros, tomadas em banheiros, cozinha, lavanderia e etc, mas prepare o bolso e um quadro de distribuição enorme, pois eles ocupam muito espaço, mas alguns anos depois do final do projeto vai compensar cada centavo, pois instalações elétricas geralmente apresentam problemas depois da garantia do eletricista, kkk.

Outra observação, em iluminação de jardins expostos ao tempo não recomendo usar, terá que tirar em menos de 1 ano, pois as luminárias expostas ao tempo e enterradas sempre apresentarão alguma fuga, por isso vai a dica, nunca se aproxime ou encoste em alguma luminária em jardins quando estiver chovendo ou pós chuva, o risco de levar choques é enorme.

Vou colocar alguns dados aqui pra terem uma ideia

EFEITOS DA CORRENTE NO ORGANISMO HUMANO

100 µA a 1 mA - limiar da sensação

1 mA a 5 mA - formigamento

5 mA a 10 mA - sensação desagradável

10 mA a 20 mA - pânico, sensação muito desagradável

20 mA a 30 mA - paralisia muscular

30 mA a 50 mA - a respiração é afetada

50 mA a 100 mA - dificuldade extrema em respirar, ocorre a fibrilação ventricular

100 mA a 200 mA - morte

200 mA - queimaduras severas

Obs: 1 µA (um microampère = 1 milionésimo de ampère)

1 mA (um miliampère = 1 milésimo de ampère)

Por isso o DDR ou IDR é tão importante na questão segurança em se tratando de pessoas em 30mA a pessoa pode ter uma parada cardíaca e ir pro saco

por isso eu acho que o Brasil deveria adotar o modelo de 5 ou 10mA o problema é que só se acha o de 30mA e mesmo assim o custo é altíssimo

Ideia boa, marcoia1, o problema é que abaixo de 30mA começa a ficar muito sensível à fuga, e o DR perde eficiência...

"Outro problema é que o plugue com aterramento está sendo oferecido somente nos equipamentos maiores, tais como geladeiras, máquinas de lavar, televisores e computadores. Não sendo obrigatório em eletrodomésticos menores tais como torradeiras, batedeiras, liquidificadores
e ventiladores, o que é um perigo. O pino terra deveria estar presente em todos os equipamentos elétricos, independentemente de seu porte ou finalidade."

Não é bem assim. Muitos destes equipamentos (eletrodomésticos e ferramentas) possuem classe II de isolação, sendo a dupla isolação constituída de isolação básica acrescida de isolação suplementar, NÃO devendo ter pino de aterramento. Isto pode ser observado se a placa de identificação do equipamento possuir o símbolo de um quadrado dentro do outro.


Olá pessoal !!!

Seguinte, moro em Goiânia (muito seco) e aquí em casa não possuo aterramento. Como vou me mudar nos próximos meses eu não quero gastar com um projeto completo de aterramento na minha atual residencia, já que na minha nova casa este projeto vai ser feito (já foi feito, na verdade). O problema é que eu preciso urgente desmontar meu notebook e trocar o processador do mesmo.

A pergunta que eu tenho é essa: se eu colocar uma barra de cobre (padrão para aterramento), ligar um fio de cobre em um plug ligado a barra de cobre, levar esse fio de cobre até o meu quarto (pela janela mesmo), desencapar o fio de cobre na ponta e finalmente ligar a minha pulseira anti-estática e minha manta anti-estática nesse fio de cobre, nós estaremos "aterrados" (eu e a manta) ???

Bem simples a pergunta.

Forte abraço à todos !!!

ps: não sei se esse é o locar correto para essa pergunta, se não for, mil desculpas.

Eu soube de um sujeito que descobriu um cabo de aço descendo do telhado pela área interna do predio e puxou um fio até ele, pois o cabo de aço terminava numa barra de ferro incrustrada no solo lá no térreo. Acontece que era o cabo de aço do para-raios! Não sei o que houve, se ele descobriu o erro antes ou depois da tempestade.

Quem mora em apartamento é mais difícil fazer aterramento do que quem mora em casa. Não é fácil para quem mora em um predio mais antigo, no 10º andar por exemplo.

Parece que construções novas de edifícios costumam ter um local próprio para aterramento.

Eu nunca tive nada queimado por conta de descargas de energia, até por que quando estou em casa eu costumo tirar tudo da tomada em caso de tempestades.

@GirafaFeroz, eu não teria coragem de usar um cabo de aço encontrado assim. Mas o curioso é que, em tese, não importaria ser o cabo do pára-raios, importaria? A energia do raio deveria passar direto para a terra, pela maior condutividade elétrica, não é mesmo?!

Em tese poderia não ocorrer nada, lembrando que um milésimo da energia direcionada ao solo que seguir pelo aterramento do computador seria suficiente para fritar a fonte, HD, placa-mãe, VGA, etc...

Em tese ficar na areia da praia no meio da tempestade não seria tão perigoso por conta dos inumeros para-raios dos prédios da orla marítima, mas na prática o que ocorre é bem diferente...
