Testes de Carga
Nós fizemos vários testes com esta fonte de alimentação, conforme descrito em nosso artigo Nossa Metodologia de Testes de Fontes de Alimentação.
Como com fontes de baixo custo nós nunca temos como saber de antemão se elas vão conseguir entregar suas potências rotuladas ou não, nós as testamos de maneira um pouco diferente. Nós vamos aumentando a carga aos poucos, até descobrirmos o máximo que a fonte é capaz de fornecer. Como sempre, nós puxamos sempre mais corrente/potência das saídas de +12 V, pois isso reflete melhor o uso de um computador moderno, visto que o processador e a placa de vídeo são conectados a esta saída.
Se você somar todas as potências listadas para cada teste você pode encontrar um valor diferente do que publicamos na linha “Total” abaixo. Como cada saída pode ter uma pequena variação (por exemplo, a saída de +5V trabalhando a 5,10 V) a quantidade total de potência sendo fornecida é um pouco diferente do valor calculado. Na linha “Total” estamos usando a quantidade real de potência sendo fornecida, medida pelo nosso testador de carga.
+12VA e +12VB são as entradas independentes de +12 V do nosso testador de carga. Durante nossos testes a entrada +12VA foi conectada ao barramento “+12V1” da fonte, enquanto que a entrada +12VB foi conectada ao barramento “+12V2” da fonte de alimentação (conector EPS12V).
Entrada |
Teste 1 |
Teste 2 |
Teste 3 |
Teste 4 |
Teste 5 |
+12VA |
3 A (36 W) |
3,5 A (42 W) |
4,5 A (54 W) |
5,5 A (66 W) |
6,25 A (75 W) |
+12VB |
2,5 A (30 W) |
3,25 A (39 W) |
4 A (48 W) |
5 A (60 W) |
6 A (72 W) |
+5V |
1 A (5 W) |
1 A (5 W) |
1,5 A (7,5 A) |
1,5 A (7,5 A) |
2 A (10 W) |
+3,3 V |
1 A (5 W) |
1 A (5 W) |
1,5 A (4,95 W) |
1,5 A (4,95 W) |
2 A (6,6 W) |
+5VSB |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
-12 V |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
Total |
84,6 W |
99,2 W |
124,4 W |
147,8 W |
172,7 W |
% Carga Máx. |
15,4% |
18,0% |
22,6% |
26,9% |
31,4% |
Temp. Ambiente |
41,6° C |
41,2° C |
41,1° C |
41,5° C |
41,9° C |
Temp. Fonte |
44,9° C |
44,9° C |
44,9° C |
44,9° C |
45,1° C |
Regulação da Tensão |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Oscilação e Ruído |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Potência CA |
123,3 W |
139,8 W |
169,8 W |
197,1 W |
227,5 W |
Eficiência |
68,6% |
71,0% |
73,3% |
75,0% |
75,9% |
Tensão CA |
116,2 V |
116,0 V |
115,7 V |
115,4 V |
115,2 V |
Fator de Potência |
0,638 |
0,643 |
0,655 |
0,664 |
0,673 |
Resultado Final |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Entrada |
Teste 6 |
Teste 7 |
Teste 8 |
Teste 9 |
Teste 10 |
+12VA |
7,5 A (90 W) |
8,25 A (99 W) |
9,25 A (111 W) |
10 A (120 W) |
11 A (132 W) |
+12VB |
7 A (84 W) |
8 A (96 W) |
9 A (108 W) |
10 A (120 W) |
11 A (132 W) |
+5V |
2 A (10 W) |
2,5 A (12,5 W) |
2,5 A (12,5 W) |
3 A (15 W) |
3 A (15 W) |
+3,3 V |
2 A (6,6 W) |
2,5 A (8,25 W) |
2,5 A (8,25 W) |
3 A (9,9 W) |
3 A (9,9 W) |
+5VSB |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
-12 V |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
Total |
198,7 W |
223,5 W |
246,5 W |
270,9 W |
293,5 W |
% Carga Máx. |
36,1% |
40,6% |
44,8% |
49,3% |
53,4% |
Temp. Ambiente |
43,2° C |
44,2° C |
45,2° C |
46,5° C |
45,4° C |
Temp. Fonte |
46,0° C |
46,7° C |
47,6° C |
48,9° C |
49,9° C |
Regulação da Tensão |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Oscilação e Ruído |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Potência CA |
259,1 W |
290,4 W |
318,4 W |
349,4 W |
378,6 W |
Eficiência |
76,7% |
77,0% |
77,4% |
77,5% |
77,5% |
Tensão CA |
114,6 V |
114,1 V |
113,6 V |
113,1 V |
113,3 V |
Fator de Potência |
0,679 |
0,685 |
0,687 |
0,693 |
0,697 |
Resultado Final |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Entrada |
Teste 11 |
Teste 12 |
Teste 13 |
Teste 14 |
Teste 15 |
+12VA |
12 A (144 W) |
13 A (156 W) |
14 A (168 W) |
15 A (180 W) |
16 A (192 W) |
+12VB |
11,75 A (141 W) |
12,75 A (153 W) |
13,5 A (162 W) |
14,5 A (174 W) |
15,5 A (186 W) |
+5V |
3,5 A (17,5 W) |
3,5 A (17,5 W) |
4 A (20 W) |
4 A (20 W) |
4,5 A (22,5 W) |
+3,3 V |
3,5 A (11,55 W) |
3,5 A (11,55 W) |
4 A (13,2 W) |
4 A (13,2 W) |
4,5 A (14,85 W) |
+5VSB |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
-12 V |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
Total |
318,2 W |
340,5 W |
364,4 W |
386,9 W |
412,6 W |
% Carga Máx. |
57,9% |
61,9% |
66,3% |
70,3% |
75,0% |
Temp. Ambiente |
44,5° C |
46,6° C |
48,5° C |
45,7° C |
47,3° C |
Temp. Fonte |
46,9° C |
48,5° C |
50,6° C |
52,3° C |
54,3° C |
Regulação da Tensão |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Oscilação e Ruído |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Potência CA |
411,5 W |
442,9 W |
474,0 W |
506,0 W |
543,0 W |
Eficiência |
77,3% |
76,9% |
76,9% |
76,5% |
76,0% |
Tensão CA |
113,4 V |
112,6 V |
112,7 V |
112,3 V |
112,1 V |
Fator de Potência |
0,702 |
0,703 |
0,705 |
0,708 |
0,710 |
Resultado Final |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Entrada |
Teste 16 |
Teste 17 |
Teste 18 |
Teste 19 |
Teste 20 |
+12VA |
17 A (204 W) |
18 A (216 W) |
19 A (228 W) |
20 A (240 W) |
21 A (252 W) |
+12VB |
16,5 A (198 W) |
17,25 A (207 W) |
18,5 A (222 W) |
19 A (228 W) |
20 A (240 W) |
+5V |
4,5 A (22,5 W) |
5 A (25 W) |
5 A (25 W) |
5,5 A (27,5 W) |
5,5 A (27,5 W) |
+3,3 V |
4,5 A (14,85 W) |
5 A (16,5 W) |
5 A (16,5 W) |
5,5 A (18,15 W) |
5,5 A (18,15 W) |
+5VSB |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
-12 V |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
Total |
435,4 W |
458,7 W |
484,3 W |
503,4 W |
549,4 W |
% Carga Máx. |
79,2% |
83,4% |
88,1% |
91,5% |
99,9% |
Temp. Ambiente |
44,3° C |
47,1° C |
44,8° C |
45,5° C |
49,4° C |
Temp. Fonte |
50,9° C |
54,2° C |
46,7° C |
47,0° C |
51,2° C |
Regulação da Tensão |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Reprovada em +12 V |
Oscilação e Ruído |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Potência CA |
576,0 W |
613,0 W |
651,0 W |
688,0 W |
Reprovada |
Eficiência |
75,6% |
74,8% |
74,4% |
73,2% |
Reprovada |
Tensão CA |
111,2 V |
110,8 V |
110,5 V |
110,1 V |
Reprovada |
Fator de Potência |
0,713 |
0,715 |
0,717 |
0,720 |
Reprovada |
Resultado Final |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Reprovada |
A Cooler Master eXtreme Power Plus 550 W queimou enquanto tentamos extrair 550 W dela em altas temperaturas.
A eficiência ficou o tempo inteiro abaixo de 80%, variando entre 73,2% e 77,5%, dependendo da carga.
As tensões ficaram o tempo todo dentro da faixa permitida.
Os níveis de oscilação e ruído foram baixos. Abaixo nós publicamos os resultados para o teste 20 (550 W), mas é importante notar que o nível de ruído pulou de 25,2 mV em +12VA no teste 19 para 78,4 mV no teste 20. A mesma coisa aconteceu com as outras saídas (o nível de ruído em +5 V pulou de 18,8 mV para 43,6 mV, por exemplo). O máximo permitido é 120 mV nas saídas de +12 V e 50 mV nas saídas de +3,3 V e +5 V. Todos os valores são de pico-a-pico.
Figura 15: Entrada +12VA do testador de carga com a fonte de alimentação fornecendo 549,4 W (78,4 mV).

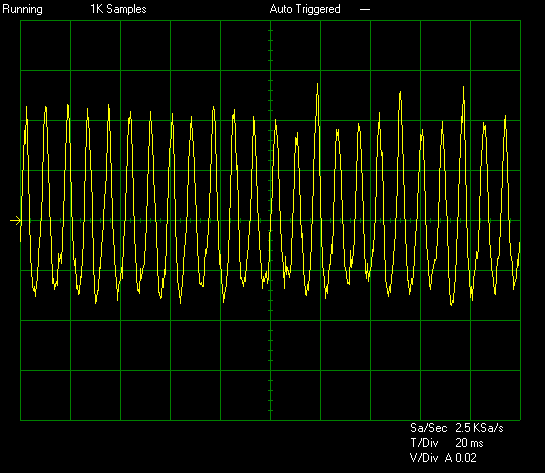

Figura 16: Entrada +12VB do testador de carga com a fonte de alimentação fornecendo 549,4 W (88,2 mV).
Figura 17: Barramento de +5 V com a fonte de alimentação fornecendo 549,4 W (43,6 mV).
Figura 18: Barramento de +3,3 V com a fonte de alimentação fornecendo 549,4 W (12,2 mV).
