Instalação
Na Figura 11 você pode ver o clipe usado para instalação em processadores AMD soquetes AM3, AM2+ e AM2, bem como um espaçador que deve ser usado sob o clipe.
Figura 10: Suporte para processadores AMD.
Na Figura 12 vemos os clipes para instalação em processadores Intel soquete 755. Nesse caso não há nenhuma placa de reforço a ser usada no lado da solda da placa-mãe, mas apesar disso você precisa remover a placa-mãe do seu gabinete (a menos que ele dê acesso ao lado inferior da placa-mãe) para colocar as porcas que seguram o cooler no lugar. Não é uma solução boa, pois é pouco prática e ao mesmo tempo não protege a placa contra empenamento.

Figura 11: Suportes para processadores Intel.

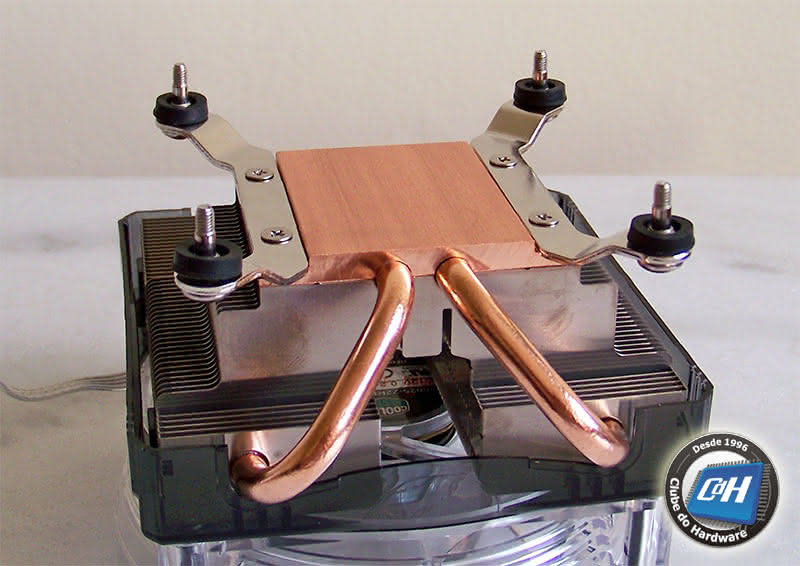

Na Figura 13 você pode ver a base do Vortex 752 com os suportes para soquete LGA775 instalados.

Figura 12: Com os suportes para soquete LGA775.

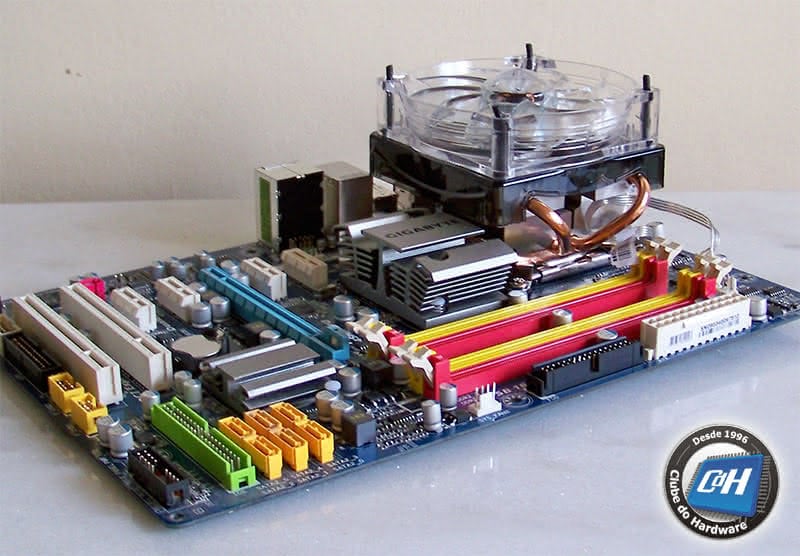

Figura 13: Instalado na placa-mãe.
O Vortex 752 é relativamente baixo e não ocupa muito espaço, podendo ser instalado em gabinetes "slim", ou seja, modelos torre média com largura reduzida ou mesmo em gabinetes compactos (SFF), já que ele é mais baixo do que as placas de expansão de altura padrão.
Figura 14: Instalado dentro do gabinete.
