Problema com circuito de LED ritmico

[Lucas Santos_717908]

Opa,



Montei um circuito baseado nos vários que pesquisei na internet. Só que ja estou a 3 dias brincando com o meu e não consigo fazer funcionar!

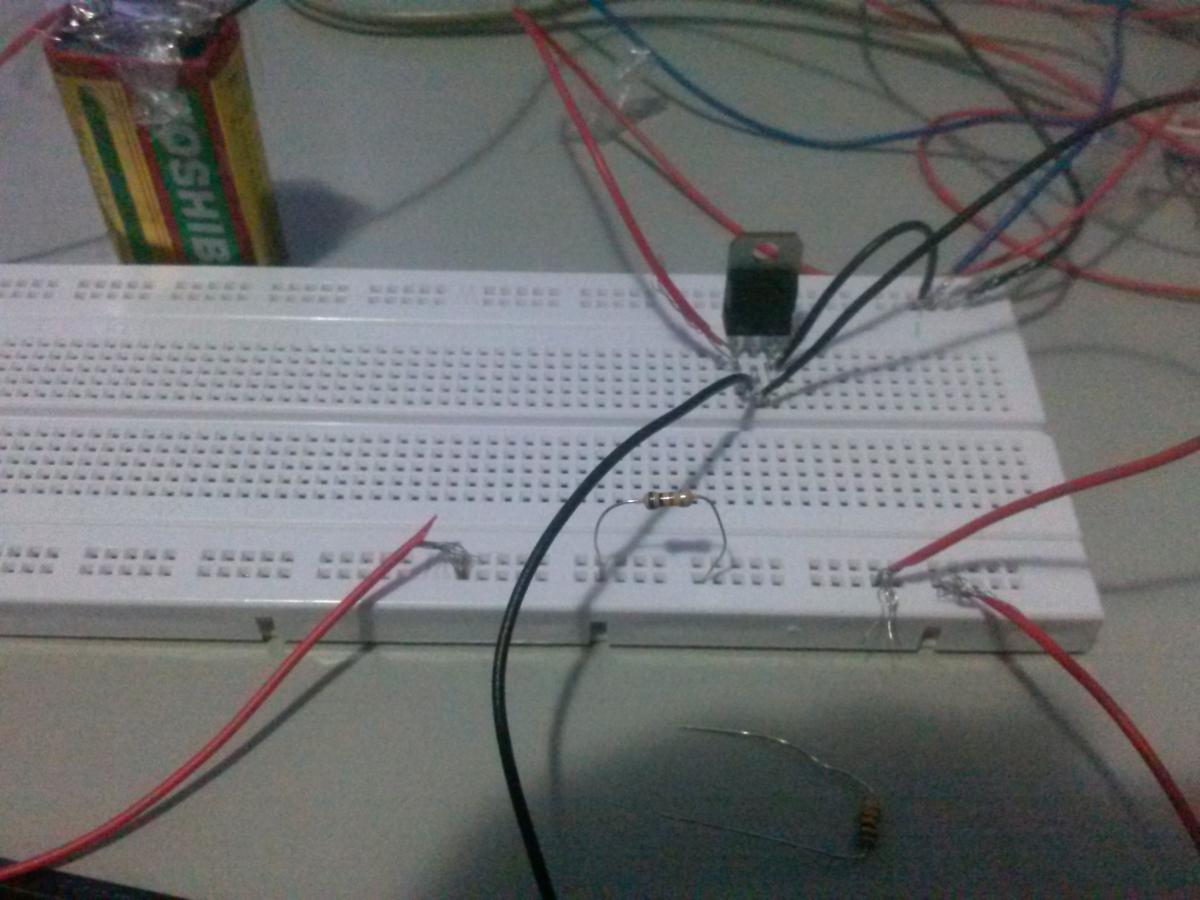

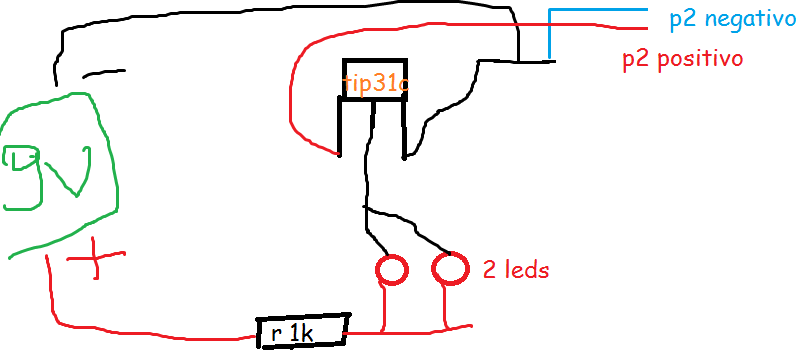

Ele tá como os 2 anexos. Agradeceria muito se alguem pudesse me ajudar



[dmhigor]

Verifique o barramento que você esta ligando o resistor.

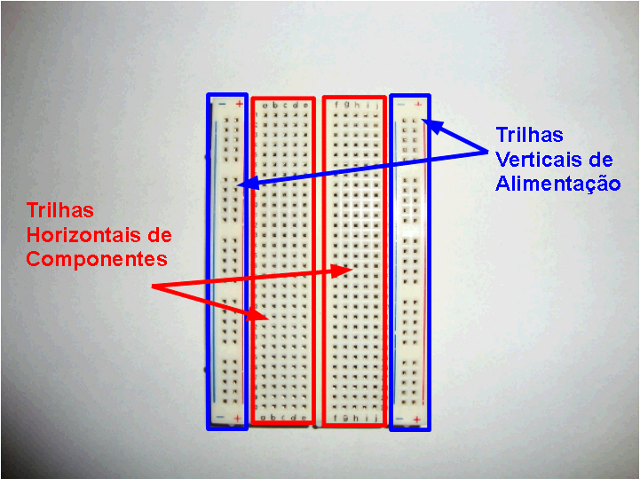

Pelo que conheço de protoboard este barramento na linha que esta o resistor é todo interligado.





Como não consigo ver o resto da ligação no led acredito que os 2 fios vermelhos da direita estão ligados no led.

Deixe uma perna do resistor onde esta e a outra jogue no barramento acima junto com os dois fios vermelhos do led.



Se o resto estiver ligado certo isso resolvera.

[Lucas Santos_717908]

Não entendi, o que eu deveria fazer com o resistor?

Na realidade eu acho que o problema é com o transistor porque qd ligo um fio na perninha esquerda com a do meio os leds se ascendem. Não sei.. preciso de uma dica do que fazer para corrigir este problema pois sou novo com circuitos :x

[dmhigor]

Não entendi, o que eu deveria fazer com o resistor?

Na realidade eu acho que o problema é com o transistor porque qd ligo um fio na perninha esquerda com a do meio os leds se ascendem. Não sei.. preciso de uma dica do que fazer para corrigir este problema pois sou novo com circuitos :x

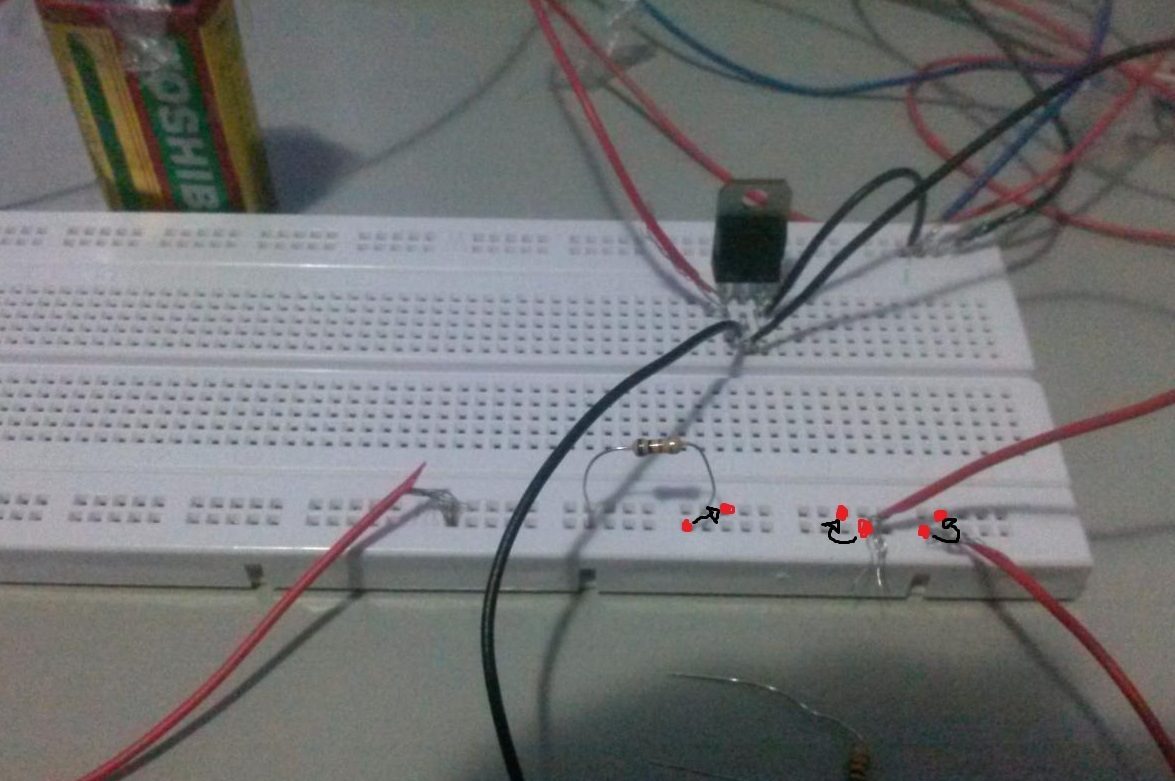

Segue o exemplo da imagen onde as setas indicam a modificação do resistor e os fios.





Como não estou vendo o resto do circuito não posso confirmar se o transistor esta correto.



Espero ter ajudado.

[xyko-2020]

Para descobrir se é o transistor, pegue um resistor de 1K a 10K e ligue da base do transistor (primeiro pino da esquerda olhando de frente) e ligue ao positivo da bateria.

se o led acender, é problema de sinal de entrada fraco, se não acender, pode ser o transistor.

[Lucas Santos_717908]

Valeu a dica, mudei mas continua sem funcionar.

Com meu multimetro verifiquei que não há corrente passando no pino do meio do transistor.. nem quando eu ligo a musica.



Meu p2 é mono. Saem 3 fios dele, um vermelho, um branco, e um descascado. O vermelho e o branco percebi que é a fase (daí juntei os 2) e coloquei como positivo que entra na perna esquerda do transistor. O descascado é o neutro e coloquei na perna direita do transistor de onde deveria ser o negativo.



Ja tentei inverter isso, fazer o diabo mas nada funciona

[RESOLVI]



Como a saída é mono quando eu plugo só a metade do p2 ele funciona perfeitamente!

Para ter um efeito melhor deveria comprar uma saída p2 stereo.



valeu rapaziada pela ajuda!!! Quem quiser conferir o >video<



Tentando se aprende, mas corre-se sérios riscos.

[xyko-2020]

@Lucas Santos_717908

RESOLVIDO.

Se houver algum problema e queira reabrir o tópico, entre em contato com a moderação.
