PICkit2 Clone não reconhece o PIC a ser gravado

Recommended Posts

Boa noite pessoal, acabei de construir um placa PICkit2 Clone para me ajudar nuns projetos e ela não está operando adequadamente e preciso da ajuda de vocês!!! =D

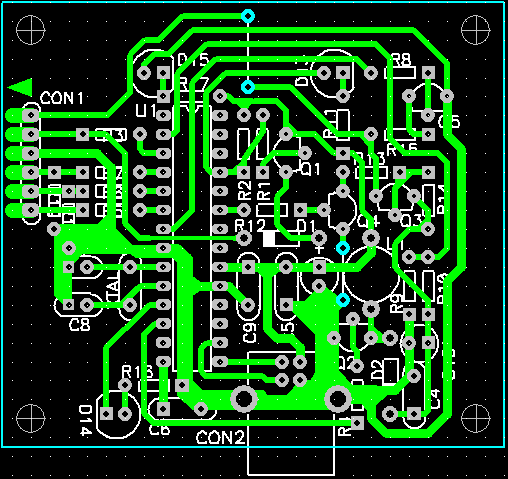

segue o layout e a placa produzida.



Bom, para começo não sei como ela funciona, só peguei esse layout da minha faculdade e funciona perfeitamente e na minha apresenta falhas. Quando insiro ela na na USB e abro o software PICkit 2 v2.61 é reconhecido normalmente, mas quando faço a busca do microcontrolador a ser gravado, simplesmente não encontra (Tools -> Check communication). Por dificuldades de encontrar alguns componentes na minha cidade, foram feita adaptações, como a construção do indutor, coisa que está em torno de 720uH, onde deveria ser 680 uH correto? E também outros transistores foram substituídos.



Gostaria de saber o motivo, o erro cometido, a opinião de vocês, pois como não sei o funcionamento de um gravador PICkit2 e muito menos o da minha placa, fico sem muito o que saber fazer. O pinos ICSP de cima para baixos, estão na ordem correta (Vpp, Vdd, GND, PGD, PGC e AUX). Não sei pra que serve esse pino AUX também.



Faço a seguinte conexão no PIC18F4520:

Vpp -> pino 1

Vdd -> pino 11 e pino 32

GND -> pino 12 e pino 31

PGD -> pino 40

PGC -> pino 39



email: [email protected]<script cf-hash='f9e31' type="text/javascript"> /* */</script>



post-707494-0-17112500-1437257861_thumb.

post-707494-0-28497200-1437257908_thumb.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigo, tenta escolher manualmente seu mc e mande ler. Neste momento verifique se o vpp foi pra 12V. Se não, sim, o problema pode ser o indutor mesmo. O meu funciona legal com um de 1mH. Meça de novo o seu ou use fio mais fino



Se os pinos que você liga no 4520 estão de acordo com o d.s. então tudo bem
