Semp tv 2134 chassi sk11

[Rvs]

Ola amigos, bom dia!!!

Alguem ja viu esse defeito:



essa tv chegou com esse problema, tinha varios pontos com solda fria, principalmente no circuito vertical, refiz todos, mais continua do mesmo jeito, tem audio normal, troquei alguns capacitores do circuito vertical, mais nao adiantou, ela tem um zumbido como se fosse na defletora, retirei a mesma pra verificar, mais estava normal, medi a mesma, esta dando 3 e poucos ohms e 17 pouco ohms. Sera a defletora, ou pode ser o CI vertical???



P.S as tensoes do vertical estão normais!!!

[Ricardo S Ferreira]

Parece, olhando a foto mais de perto, que a trama está em toda a tela, descartando circuito vertical e horizontal.

Começaria olhando o circuito de sincronismo.

PS. Pode apenas ser reflexo na tela.



[Rvs]

Amigo @Ricardo S Ferreira, a foto nao ficou muito legal, mais essa imagem fica no meio da tela, so no meio.

[Ricardo S Ferreira]

A imagem sim, mas me parece que a varredura atinge toda a tela.

[Rvs]

no caso de um lado a outro, central

[Ricardo S Ferreira]

Na parte de cima da tela aparenta uma faixa mais clara, como uma barra de menus do windows.

Se não for reflexo no vidro, a varredura está normal.

[Rvs]

nao amigo, isso e reflexo, como falei, essa imagem encontra-se so na parte central da tela, tanto na parte superior, quanto na inferior, nao tem nada, esta preta.

[BCP]

Eu acredito que seja falta de sincronismo também, siga a linha do pino 8 do flyback, BCL e EHTO, o EHTO vai para o pino 8 do processador IC201, tem até um zener de 5,6V que merece atenção nessa linha, a linha do BCL vai para o pino 48, é só como complemento mesmo, pois elas saem do mesmo pulso do flyback...

Caso não tenha componente ruim nessas linhas, talvez o problema seja corrigido no modo de serviço do TV.

[Rvs]

Ok, vou analisar e postarei o retorno, valeu!!!

[Rvs]

BC, nao encontrei nenhuma componente ruim ou alterado nessas linhas, entrei no modo de servico, mais nao tem como alterar, pois a imagem esta distorcida.

[BCP]

Como é essa distorção?, Pela foto, me pereceu que a imagem esta apenas deslocada para a parte direita da tela! Não é isso?

Caso não seja, tire uma outra foto, mostrando o TV bem na frente e com uma imagem mais conhecida, tipo: com pessoas ou uma paisagem conhecida....

Não precisa ser de muito perto, pode ser de maior distância, para termos uma melhor noção da situação sua ai...

[Ricardo S Ferreira]

Eu acho que a TV virou um osciloscópio.

Falando sério. Acho que está faltando um sinal de sincronosmo aí.

[BCP]

Hehehehe!!!! @Ricardo S Ferreira , eu pensei que aquela imagem era um símbolo das olimpíadas!!!! KKKKK!!!!...

[Rvs]

kkk...acho que ela entrou no clima...kkk mais e verdade, parece uma varredura de um osciloscópio...kkk BC a imagem nao esta deslocada, com relação ao horizontal, ela ocupa toda tela, mais como relação ao vertical, ela reduz e ficar toda no meio da tela com assim, mais vou tirar mais umas fotos e tentar mostrar melhor.

[Rvs]

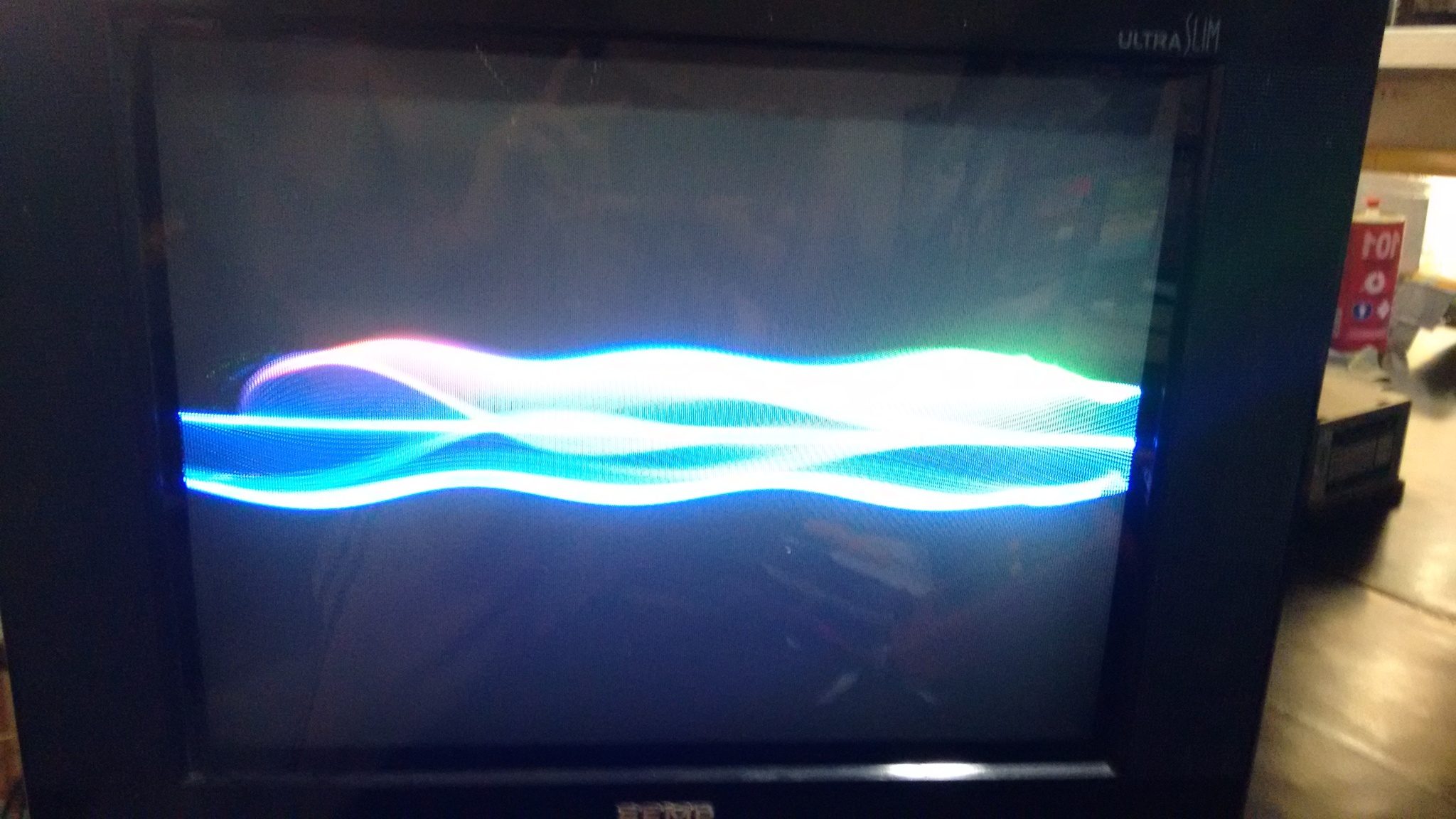

Quando ela liga vem assim:

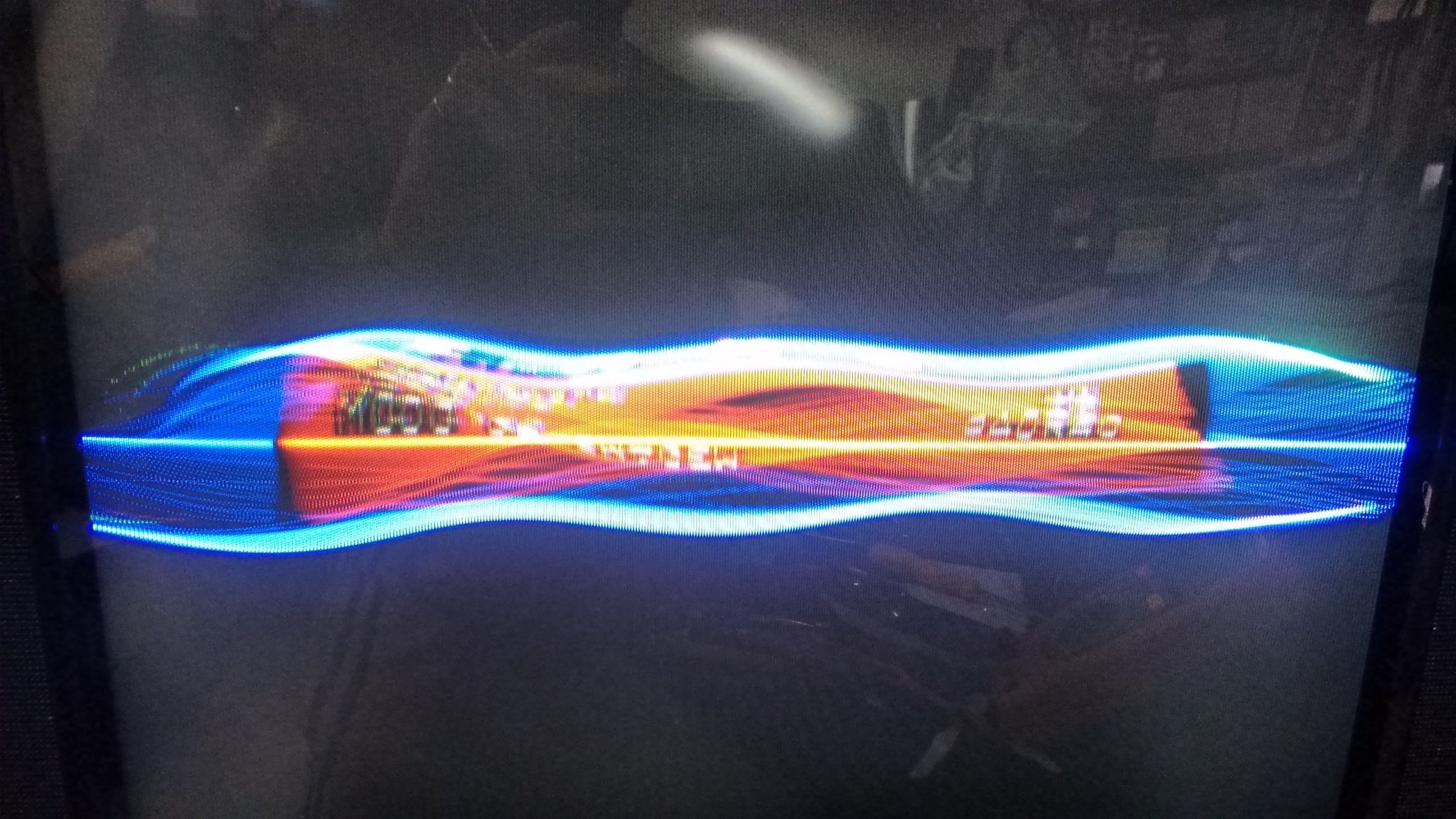

agora quando coloca imagem:



[BCP]

@Rvs Experimente trocar a bobina Yoke primeiro, essa falha esta muito estranha para ser só o CI que esteja provocando!...

[Rvs]

como falei no primeiro post, existe um zumbido e acho que e nela, mais a tirei e verifiquei e nao vi nada de anormal nela.

[BCP]

Foi só um chute mesmo!...

Hoje percebi que na linha de saída do vertical, tem um resistor de muito baixo valor, é o R319, (0,51 Ohms) ou (0,68 Ohms), verifique ai se resistor não esta aberto ou muito alterado...

O valor depende do tamanho da tela.

[Rvs]

Ok, vou verificar e postarei.

[Rvs]

Posso fazer o teste com outra defletora, ou so a dela mesmo???

[Rvs]

Bom, o forum ontem parece que deu pau ne, mais continuando BC, testei os resistores nessa lindo do 319, tinha alteracoes, mais ao troca-los nao houve mudanca.

[Ricardo S Ferreira]

Vamos analisar o CI 301.

Tensões que devem ser encontradas (segundo o manual de serviço):

Pino          Tensão

1                0,4

2              16,5

3              13,8

4             -16,0

5                   0

6              17,0

7                0,4





[Rvs]

Ola @Ricardo S Ferreira, achei muito estranho, quando tinha postado esse topico, as tensoes, no qual tinha medido estavam normais, so o pino 6 que tava com 18V, mais nao achei que fosse anormal, pode ser do multimetro tmb, mais vamos la:



Pino          Tensão

1                0,4

2              16,5

3              -11,5

4             -16,0

5                   0

6              18,0

7                0,4

o que aconteceu agora que no pino 3 que estava com 13V, que e no normal, esta dando -11V, analisei a linha e nao encontrei nada de anormal ou alterado, mais soltando o pino 3 do CI, a tensão fica em 3,5V positivo, e ai, o que você acha???



P.S tenho 16v no D306

[Ricardo S Ferreira]

O pino 3 é um PUMP, acho que pode ser o CI mesmo. Deve ter internamente um diodo que está aberto.

Ainda, para desencargo de consciência, verifique o diodo D304 e o capacitor C314, que estão ligados ao pino 3.

[Rvs]

Os dois foram verificados, e normais, troquei ate o capacitor, mais continuou do mesmo jeito.
