Mesa de som provocando a queima da placa de som, após raio.

[Gerson R G]

Olá a todos, tenho uma mesa de som wattsom mxs 6 ii cicloton, nunca tive problemas, sempre liguei no computador e funcionava normalmente,

depois de um raio toda vez que ligo qualquer entrada da mesa na placa de áudio ela queima, fiz um teste com um adaptador hdmi vga

(com saída de áudio) e ele queimou a saída de áudio, alguém tem ideia dos componentes que posso testar para tentar encontrar o problema.



obs.: liguei o celular direito na mesa de som e não tive problema, funcionou lisinho, instrumentos e outros funcionam normal.

[BCP]

Isso pode ser algum capacitor na linha do aterramento que entrou em curto, assim tudo que não precise da tomada elétrica irá funcionar, e o que precisa esta queimando!

Uma dica! Não ligue o carregador do celular enquanto ele esteja plugado a essa mesa!, Pois ele pode queimar também!...

[Gerson R G]

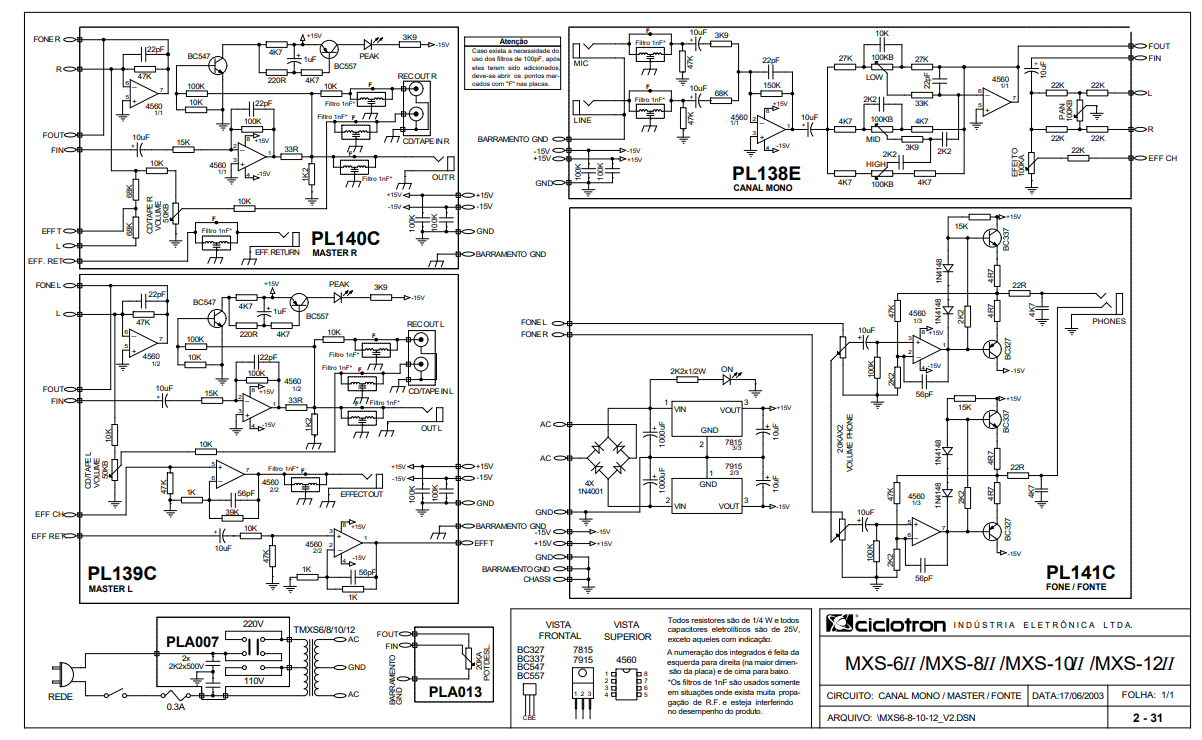

Opa beleza, dei uma olhada no datasheet que encontrei, vide anexo, e o transistor 7915 está dando +18v e -18v, de acordo com esquema deveria ser +15v e -15v, será que ele é o problema então?



p.s.: ele está esquentando mais que o 7815

[BCP]

Eles são reguladores, a tensão teria que estar exatamente como marca no corpo dele, o 7915 regula o -15V e o regulador 7815 regula o +15V, faça testes com outro multímetro ou verifique a bateria do seu, a bateria com baixa tensão também provoca erros na leitura de tensão.

[BacamarTe]

Olá Moskvat2, verifique se há fuga entre o primário e o secundário do transformador e também se houve danos nos capacitores na entrada do AC.

[Gerson R G]

Salve galera, valeu Bcpetronzio o problema realmente era no 7915

fiz a troca e após os testes a placa de som saiu audio na mesa e não

queimou, as voltagens estão conforme datasheet +15 e -15



Obrigado a todos



Podem marcar como resolvido

[BacamarTe]

Tudo bem Gerson, só não entendi porque  '' toda vez que ligo qualquer entrada da mesa na placa de áudio ela queima''' ????

Não tem lógica
