Game Boy Color Liga e Desliga

[LuShakall]

Olá, sou novo no fórum, e estou com um um problema em relação ao meu game boy color,  achei viável postar essa minha solicitação de ajuda, acredito que também ira servir para outras pessoas com o mesmo problema, pois tentei procurar várias soluções e nada, (principalmente na gringa) não entendo muito de eletrônica mas por motivação de videos do youtube resolvi tentar conserta meu GB e depois de anos deixado de lado no canto, resolvi então liga-lo assim que eu liguei ele na pilha, ele liga a luz led vermelha e logo em seguida ao mesmo tempo desliga, então eu o abrir, fiz manutenção, limpei os contatos com álcool isopropílico, tirei e soldei a parte do botão liga e desliga e limpei, testei vários contatos no multímetro todos respondendo muito bem, ai fui ligar novamente ainda continua com esse problema, liga e desliga simultaneamente. Infelizmente não achei nada sobre e a onde está o motivo, espero que alguém possa me ajudar. Agradeço desde já!

Se for necessário mando foto.



OBS: o cpu do meu game boy é: CGB-CPU-05

[BCP]

Isso é tipico de bateria ruim, verifique elas.

[LuShakall]

é por pilhas, e fiz trocas de varias pilhas

[BCP]

Verifique se não tem nenhum circuito esquentando na placa dele e observe os capacitores eletrolíticos se não tem nenhum estufado ou com a capa plástica encolhida.

[LuShakall]

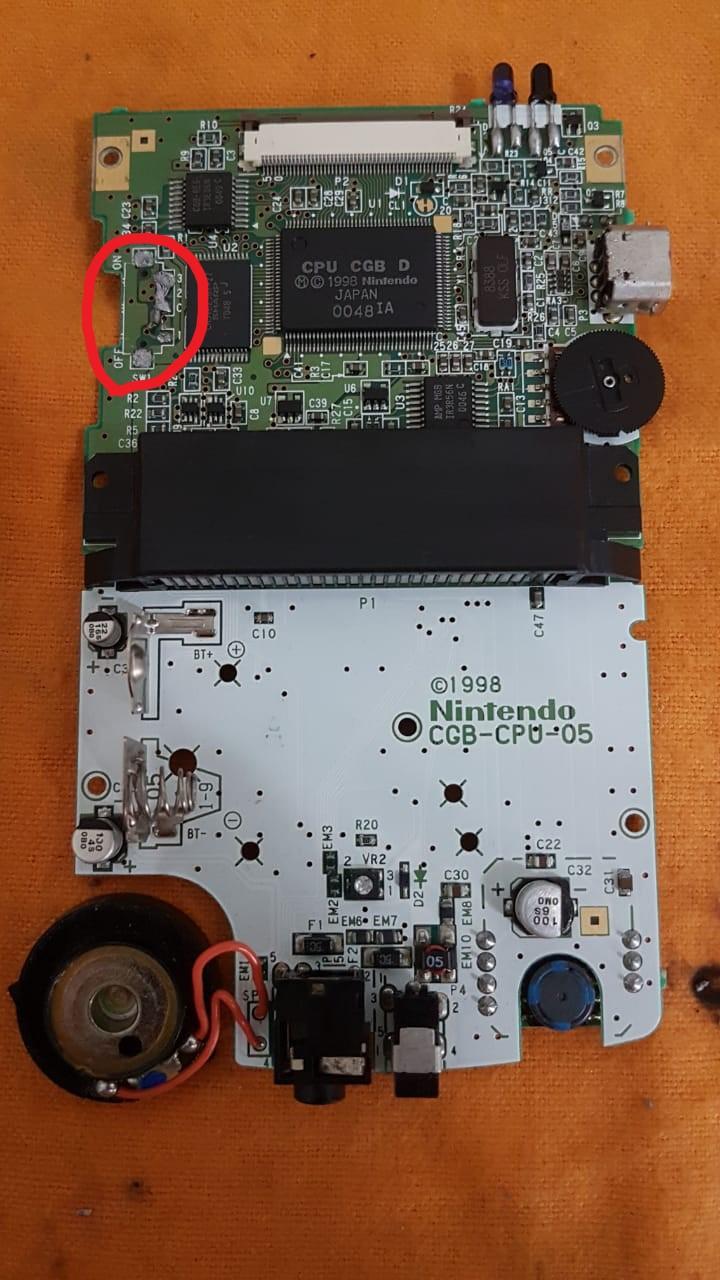

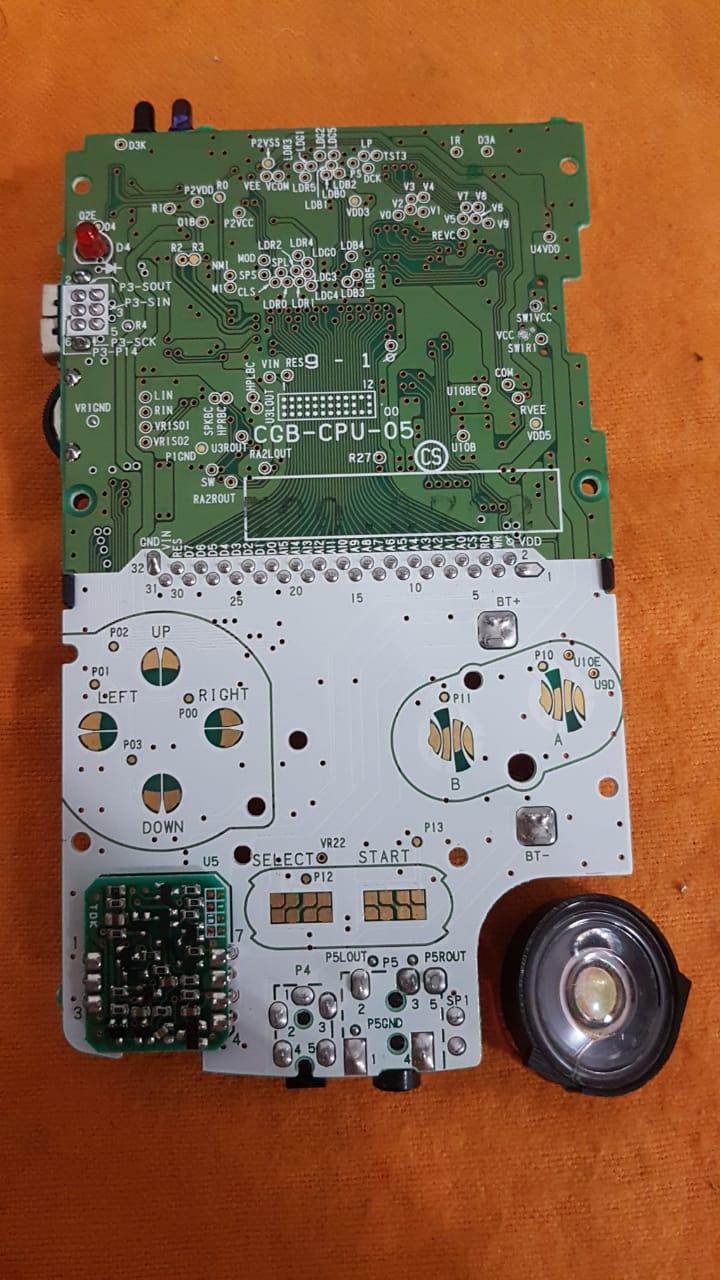

Verifiquei, e está tudo ok. Resolvi então por equivoco retirar o dispositivo do liga e desliga, e fiz um jumper (como pode ver na imagem: jumper no 3 para C) a ideia era que ligasse assim que eu colocasse a pilha e funcionar sem o dispositivo, mas agora já não está nem mais ligando, o efeito liga e desliga não tem. Porém testei no multímetro e pelo menos lá está respondendo, será que piorei mais ainda a situação? triste kkkkkkkkkkkkk



Estou mandando a imagem para ver essa doideira. XD

[BCP]

Parece que a chave diga/desliga fazia contato entre os pontos 3 e 1, se for, seu jump ficou na posição errada.

O capacitor mais abaixo a direita, com a descrição 100/6s, também me pareceu estufado, troque ele, pode colocar um de 100uF/16V no lugar dele.

[LuShakall]

Entendi... esse jumper que eu fiz foi devido ao esquema elétrico do Game Boy Advance, um manual de serviço que encontrei e la tinha a parte de alimentação e peguei como referencia para meu GB, mas agr irei mudar para os pontos  3 e 1. Em relação ao capacitor acabei de fazer o teste no multímetro e lá está respondendo, desculpe a ignorância, mas mesmo assim devo trocar-lo então?



Edit1: Atualizando, acabei de fazer a mudança do jumper, do ponto 3 para 1, tentei ligar e nada. ='(

[BCP]

O pior era a chavinha, mas se nem voltou como antes não resolverá trocar o capacitor, não é ele que esta provocando esse "nem ligar".

Verifique esses resistorezinhos perto da chave, pode ter algum aberto ou muito alterado.

[LuShakall]

Realmente assim que eu tirei a chavinha não ligou mais, efeito liga e desliga não tem. =(

Verifiquei todos os resistores e aparamente todos em ordem e testado.

[BCP]

Retorne a chavinha pro lugar e veja se ele volta a pelo menos ficar desligando...
