Controle de Rotação e de sentido de rotação para Exaustor com Arduino

[MicSG]

Olá

Tenho um exaustor de 110 Volts. Liguei ele de acordo com este diagrama:



Deu certo.

Também consegui fazer a reversão do motor. Fiz a inversão de um dos cabos do capacitor. Também deu certo.



Agora as dúvidas:

1) Agora queria controlar o sentido de rotação do motor com o Arduino. Será que com reles daria certo? Por favor me ajudem.

2) Também queria fazer o controle da rotação do motor com o Arduino. Como eu iria fazer isso?



Desde já Agradeço.

[Thiago Miotto]

Para inverter a rotação neste caso, creio que a melhor hipótese é usar relés e fazer uma ligação com o NC e outra no NO. Eu já vi modulo de 1 relé com 2 saidas, mas não achei agora. Se não achar, pode usar o módulo de 2 relés, e liga os 2 ao mesmo tempo.

Quanto a velocidade, ela altera com pwm. Você teria que por um triac ou relé de estado sólido. Eu só estou em duvida se ele pode ser tanto no fio branco, quanto entre o capacitor e rede, ou somente num desses pontos.

[MicSG]

@Thiago Miotto

30 minutos atrás, Thiago Miotto disse:

Para inverter a rotação neste caso, creio que a melhor hipótese é usar relés e fazer uma ligação com o NC e outra no NO.

Seria tipo isso?:



Adaptado de https://blog.eletrogate.com/arduino-ponte-h-com-rele/



Quanto ao controle PWM este daria certo?

link da imagem: https://www.circuitar.com.br/nanoshields/modulos/triac/index.html

link da imagem: https://www.circuitar.com.br/nanoshields/modulos/triac/index.html

[Thiago Miotto]

Esses 2 mesmo que pensei

O pwm tem que ser nas portas que tem ~, pois nem toda porta é apta para pwm

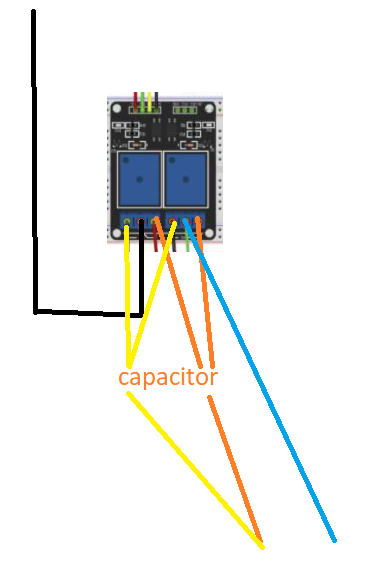

Quanto a inversão, acho que é tu vai ter que fazer a ligação assim

adicionado 5 minutos depois



[MicSG]

@Thiago Miotto

39 minutos atrás, Thiago Miotto disse:



A alimentação está somente com um fio. E o outro?

[Thiago Miotto]

Estes fios que desenhei são os que envolvem o capacitor. o que liga na tomada segue direto no ventilador segue igual

[MicSG]

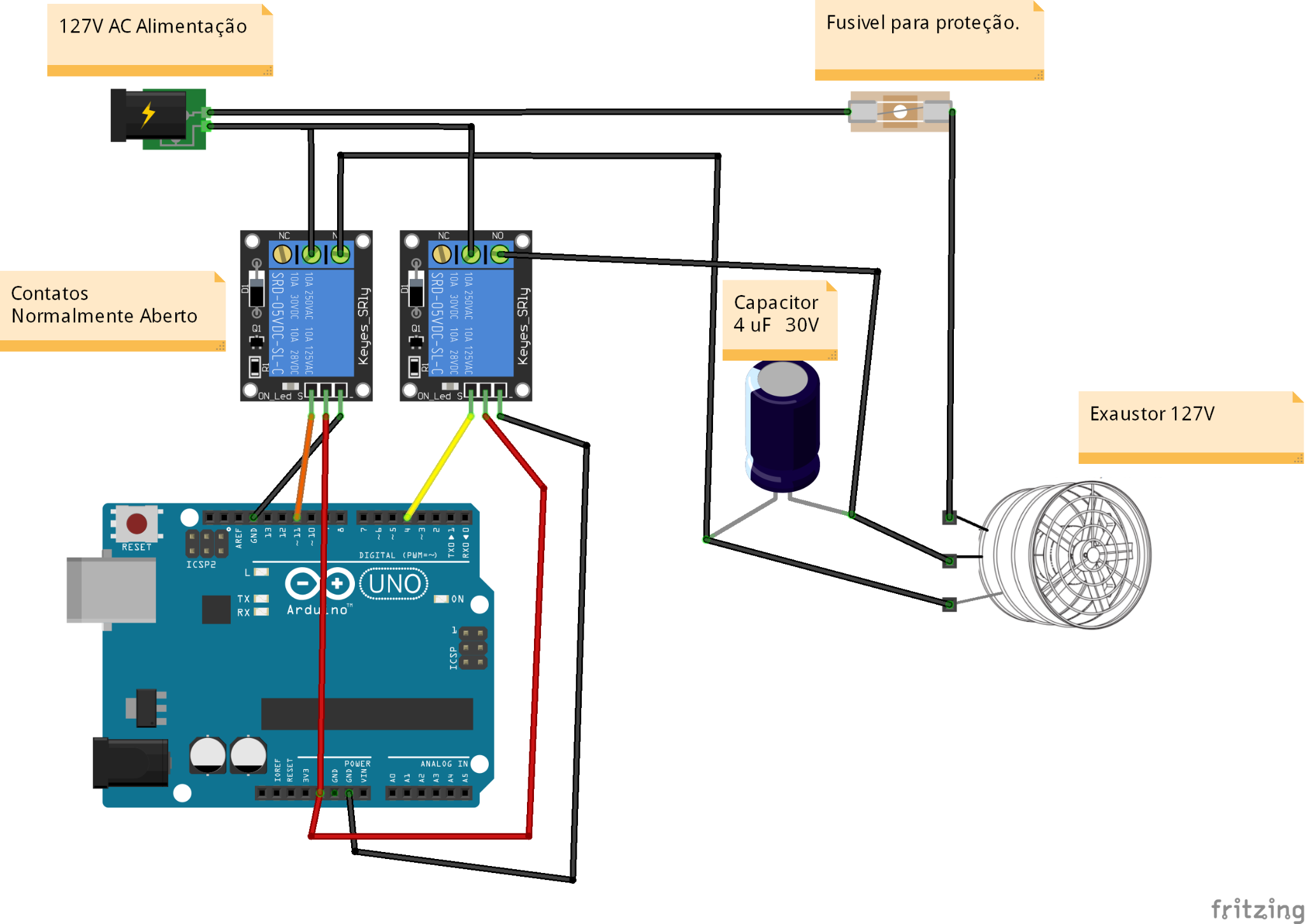

Eu fiz um desenho. Digam se está certo ou se apresenta algum erro.

[Thiago Miotto]

Eu tinha pensado diferente. Mas teu jeito funciona tb. Mas tu vai ligar 1 relé por vez. quando for inverter, desliga um rele e liga o outro.

Na verdade, tu pode usar só 1 rele do jeito que tu fez. Relé desligado vai girar de um lado, relé ligado vai girar pro outro. Liga um dos fios no NO do teu desenho, no NC do outro.

[MicSG]

13 minutos atrás, Thiago Miotto disse:

Relé desligado vai girar de um lado, relé ligado vai girar pro outro. Liga um dos fios no NO do teu desenho, no NC do outro.

O problema seria para manter o motor desligado, pois tanto o rele desligado quanto ligado ele irá fazer o motor funcionar.

adicionado 3 minutos depois

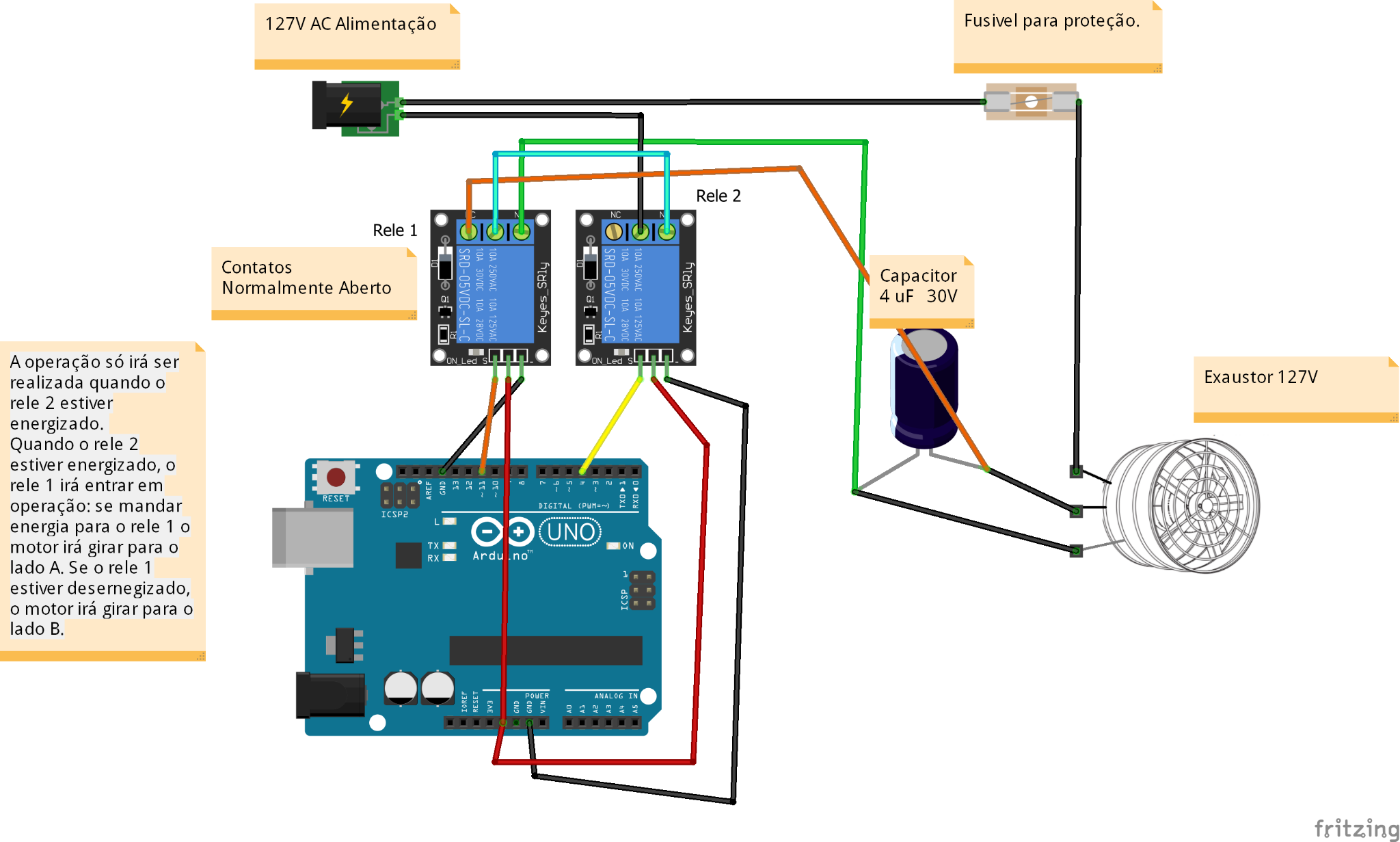

Esta seria uma solução?

A operação só irá ser realizada quando o rele 2 estiver energizado.

Quando o rele 2 estiver energizado, o rele 1 irá entrar em operação: se mandar energia para o rele 1 o motor irá girar para o lado A. Se o rele 1 estiver desenergizado, o motor irá girar para o lado B.

[Thiago Miotto]

Se tu quer ligar e desligar com o arduino, esta seria a solução. Até prefiro ela devido a segurança. Além disso, tu pode colocar o modulo pwm no lugar desse rele liga e desliga.

[MicSG]

@Thiago Miotto Desculpe-me. Ainda não entendi. O fio preto seria o neutro. O fio Amarelo e o laranja estariam conectados no capacitor do motor. E  o fio azul? E a fase?

adicionado 33 minutos depois

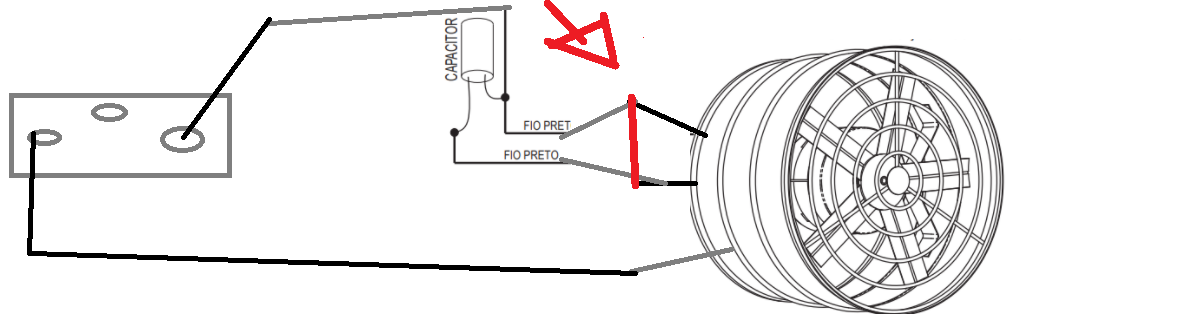

Outra dúvida: O que acontece se eu fazer isso por acidente:

[.if]

Pra controle da velocidade google triac motor speed control arduino

Pro sentido da rotação basta um (01) relé comum com n.a. n.f. em cada fio preto e o c na rede.

Dica: antes de alternar a rotação, aguarde alguns instantes até o motor parar. Pra isso desligue o acionamento do triac.



[Thiago Miotto]



Sem querer eu colei meu desenho de novo.

Em 13/09/2020 às 23:08, MicSG disse:





Este teu desenho é a melhor solução.
Se tu quer velocidade, tu pode usar um módulo pronto como aquele primeiro que postou, ou fazer essa instalação do exemplo da @if.. Em ambos os casos, eles podem ir no lugar do Rele 2, já que servirão para desligar também.



[MicSG]

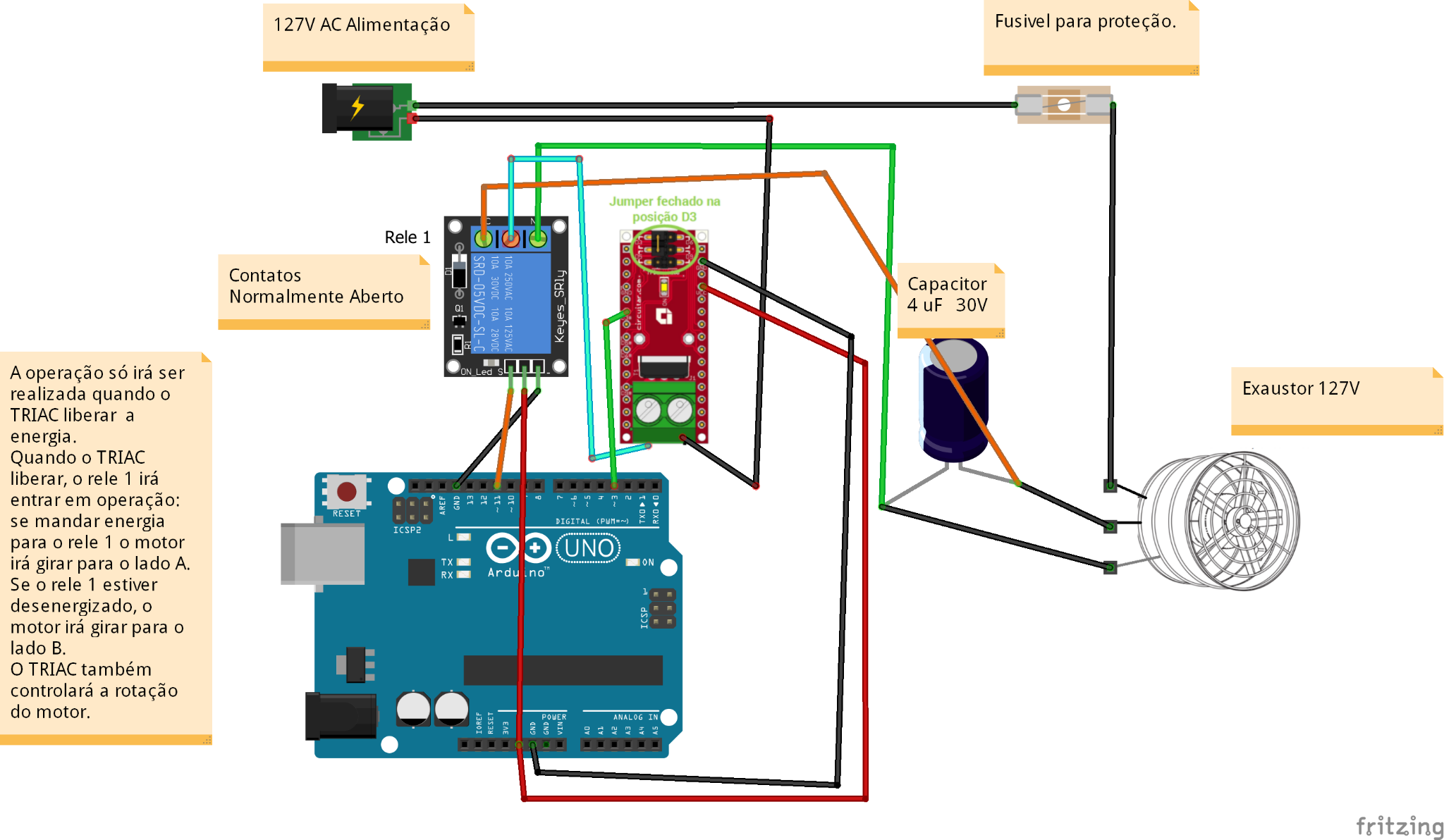

Circuito com Controle de Rotação e de sentido:

A operação só irá ser realizada quando o TRIAC liberar a energia.

Quando o TRIAC liberar, o rele 1 irá entrar em operação: se mandar energia para o rele 1 o motor irá girar para o lado A. Se o rele 1 estiver desenergizado, o motor irá girar para o lado B.

O TRIAC também controlará a rotação do motor.

[.if]

9 horas atrás, MicSG disse:

A operação só irá ser realizada quando o TRIAC liberar a energia.

É isso aí. Não te esqueças de só liberar o triac um tempinho depois de ter decidido o lado a rodar. Isso evita corrente de pico pelos contatos do relé.
