Amplificadores Gradiente M-246 e M-366. Erro grosseiro no Manual de Serviço?

[Nelsaraiva]

Saudações a todos. Adquiri 2 placas amplificadoras DX Classic 10 (Carlos Eugênio Mergulhão) e estou  pretendendo comparar a sonoridade delas com a do meu Gradiente M-246 ("Super A ativado"). Só que, de pronto, eu substitui, por novos, os dois trimpots da PCI-230, do Gradiente, esquecendo-me de que eu não sabia com ajustar a corrente de repouso. O que fiz, então: consegui adquirir o Manual de Serviço do Gradiente M-246 (e M-366), porque me asseguraram que ali havia um tópico detalhado ensinando como fazer tal ajuste. Ocorre que, não obstante o meu parco conhecimento, pude perceber uma manifesta inconsistência em tal tópico. De fato, reza o Manual que o ajuste se faz medindo-se, com milivoltímetro, a tensão existente entre os emissores dos transistores T-313 e T314 (respectivamente um BC558B e um 2Sc2240). A tensão deverá ficar finalmente ajustada/estabilizada em 44mV, através do trimpot R-301.  Já para o outro canal, o mesmo Manual especifica que deve se medir a tensão entre os emissores de T-418 e T-419, através do trimpot R-401. E foi nisso aí que pude constatar a inconsistência. Ora, se no canal direito, eu devo medir a tensão existente entre os emissores dos transistores de potência T-418 e T419 -que são o par casado 2SC2564 e 2SA1094-, por qual especial razão eu deveria medir, no canal Esquerdo, a tensão existente entre os emissores de T-313 e T-314 (respectivamente um BC558B e 2SC2240), os quais não são os transistores de potência de tal canal esquerdo?  Ora, me perdoem se estou enganado, mas para mim há aí algo inconciliável. Na audiolist (https://www.somaovivo.org/audiolist/audiolist.org/forum/kb769b.html?mode=article&k=285 ) encontrei um tópico sobre tal ajuste, mas ali o autor da postagem (Edu Silva) ensina, letra por letra, o mesmo ritual do manual de Serviço, incorrendo e repetindo a mesma inconsistência. Não conseguindo encontrar resposta ao impasse, venho apresentá-lo aqui, pelo que suplico, a quem souber e puder, um esclarecimento a respeito. Ficarei muito grato pela atenção que me for dispensada.

[BCP]

A medição é feita nos transistores de saída mesmo, (nos dois canais), o pessoal se enganou na hora de digitar os componentes da série "300", que teriam que ser T318 e T319...

[Nelsaraiva]

Fico muito grato a você, BCP, por me dar solução ao impasse. Seja feliz. .

[Nicanor Antonio de Souza]

Em 21/12/2020 às 09:55, Nelsaraiva disse:

Fico muito grato a você, BCP, por me dar solução ao impasse. Seja feliz. .

Saudações pessoal!
Prezado amigo Nelsaraiva, poderia me informar onde conseguiu o manual de serviço do integrado Gradiente M366?

agradeço pela atenção.



Sds,

[Nelsaraiva]

Olá, Nicanor. Não me lembro como consegui, mas eu o tenho. Se você quiser uma cópia, é só dizer o email pra onde enviar.



[Nicanor Antonio de Souza]

8 horas atrás, Nelsaraiva disse:

Olá, Nicanor. Não me lembro como consegui, mas eu o tenho. Se você quiser uma cópia, é só dizer o email pra onde enviar.



Olá Nei,
Sim, irá me ajudar bastante.

Obrigado pela pronta resposta e pela disponibilidade.



um abraço!

[Nicanor Antonio de Souza]

1 hora atrás, Nicanor Antonio de Souza disse:

Olá Nei,
Sim, irá me ajudar bastante.

Obrigado pela pronta resposta e pela disponibilidade.



um abraço!

vou repetir o endereço, pois foi retirado: nkstreetARROBAgmailPONTOcom. abs

[Nelsaraiva]

Ok. Amanhã cedo enviarei.

[BCP]

10 horas atrás, Nelsaraiva disse:

Ok. Amanhã cedo enviarei.

@Nelsaraiva Pode disponibilizar o PDF aqui no tópico mesmo, é só anexar ele ao seu post.

Grato.

[Nelsaraiva]

OK.  É, mas o PDF não passou, excede ao tamanho permitido. Vou dividi-lo em dois e enviar, um 1 a 1. Aguarde um pouco.

M-366 Service Manual -1 de 2 - páginas 1 a 7

M-366 Service Manual 1 de 2.pdf

M-366 Service Manual - 2 de 2 - páginas 8 a 14

M-366 Service Manual 2 de 2.pdf

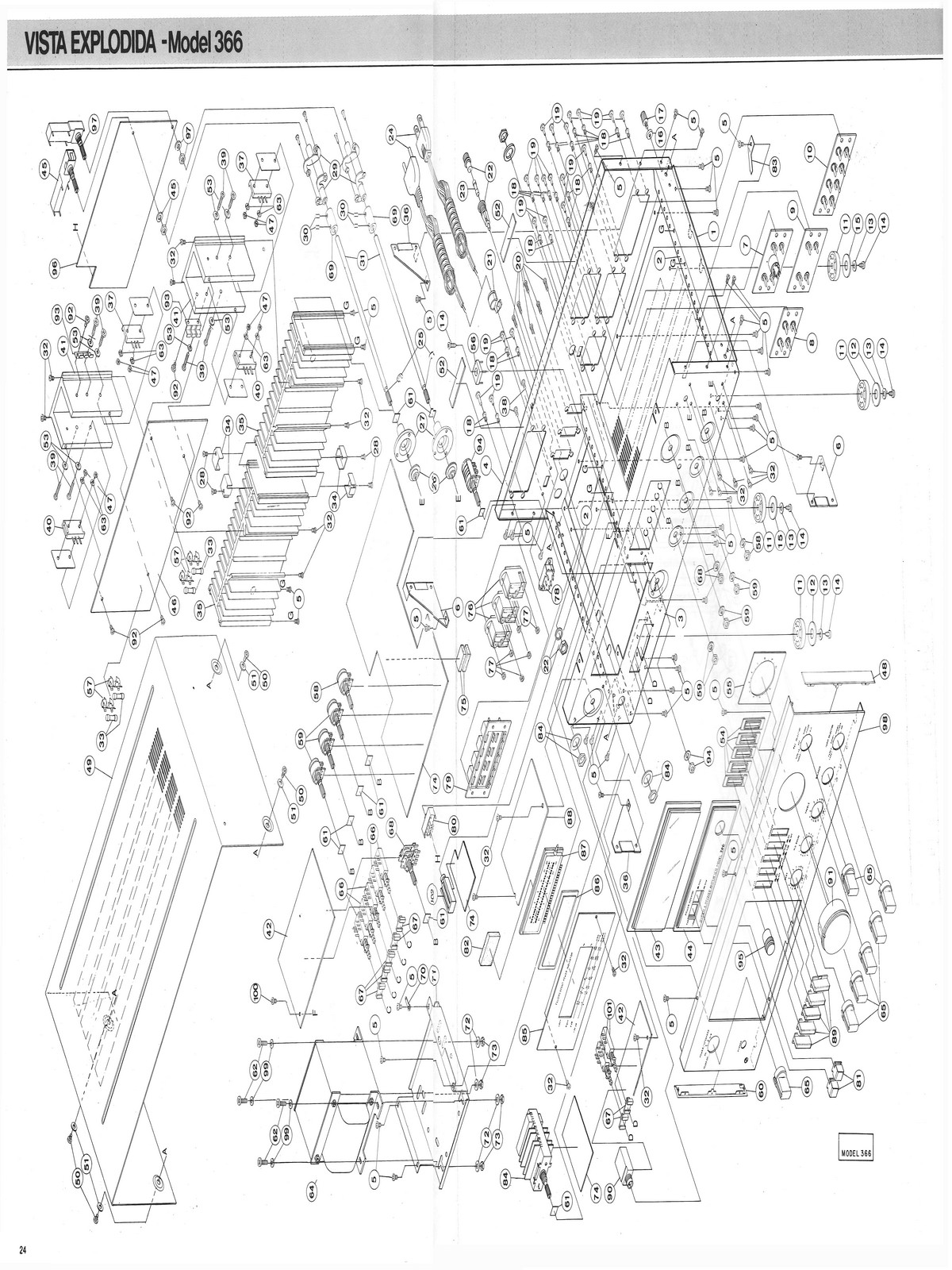

Pelo que vejo, o 2o pdf não incluiu a figura da vista explodida. Envio a figua agora.

Amigos, estou precisando de socorro em https://www.clubedohardware.com.br/forums/topic/1559274-corrente-total-em-secundário-com-múltiplas-tensões/



[Nelsaraiva]

SOMENTE A TÍTULO DE CURIOSIDADE: os circuitos dos amplificadores Gradiente M-246, M-1660 e M-366 são praticamente os mesmos, iguais. Todos têm o mesmo circuito de fonte, de pré, de tonalidade e de amplificação, e a única diferença entre eles reside no transformador e nos transistores de saida. No M-246 e no M-1660, o transformador tem tensões de saida de 36,3V - 30V - 0V - 30V - 36,3V, enquanto no trafo do M-366 as tensões são de 40,6V - 34V - 0V - 34V - 40,6V, também em vazio. Quanto aos transistores de potência, o M-246 e M-1660 usam o par 2SA1094/2SC2564, enquanto o M-366 usam o par 2SA1095/2SC2565. Na saida para as caixas de som, os dois primeiros amplificadores têm 22V RMS, proporcionando uma potência de cerca de 60W RMS em 08 Ohms, por canal, enquanto que o M-366 tem 25V RMS, com potência de cerca de 78W RMS também em 8 Ohms. Então, para se transformar um amplificador M-246, ou um M-1660, num M-366, bastante seria a alteração do trafo e dos transistores de saida. Sim, o M-366 tem um circuito para entrada de microfone, enquanto que o M-1660 dispõe de circuito de recepção de rádio (FM, OM e OC), mas, para o fim de amplificação de áudio musical, essas diferenças não seriam nada relevantes. Todos os dados acima eu os obtive nos respectivos manuais e esquemas de fábrica encontráveis na internet, o que, todavia, não.dispensa sejam eles devidamente examinados e conferidos.



[BCP]

@Nelsaraiva Não seria só mudar o trafo!, o 366 possui  entradas de toca discos e um Mixer para eles, o seletor de gravação também é diferente ao do 246, Isso não seria diferenças significativas mas as diferenças do amplificador não estão só nos transistores, se você prestar atenção verá que o 246 usa no estágio Darlington de saída um resistor de 4R7 entre emissor de um para a base do outro os valores dos resistores de polarização também são diferentes e na parte do pré o 366 usa alguns transistores que no 246 não usa.

A placa deve ter também bastante diferenças na serigrafia...

[Nicanor Antonio de Souza]

Prezado Nei,

Muito obrigado pela ajuda!

[Nelsaraiva]

Prezado Nicanor,apenas parao seu conhecimento, não é Nei, mas Nelsaraiva (Nelson Saraiva). Ao seu dispor.

Obrigado pela correção BCP. Embora eu já esteja convicto do seu acerto, vou checar e registrar as diferenças por você apontadas. Nos diagramas esquemáticos que tenho, adquiridos na Aurora, eu não percebi as diferenças, vai ver elas estejam nas respectivas PCIs, não nos esquemas..
