Aparelho som Sansui com problemas volume

[ailton759]

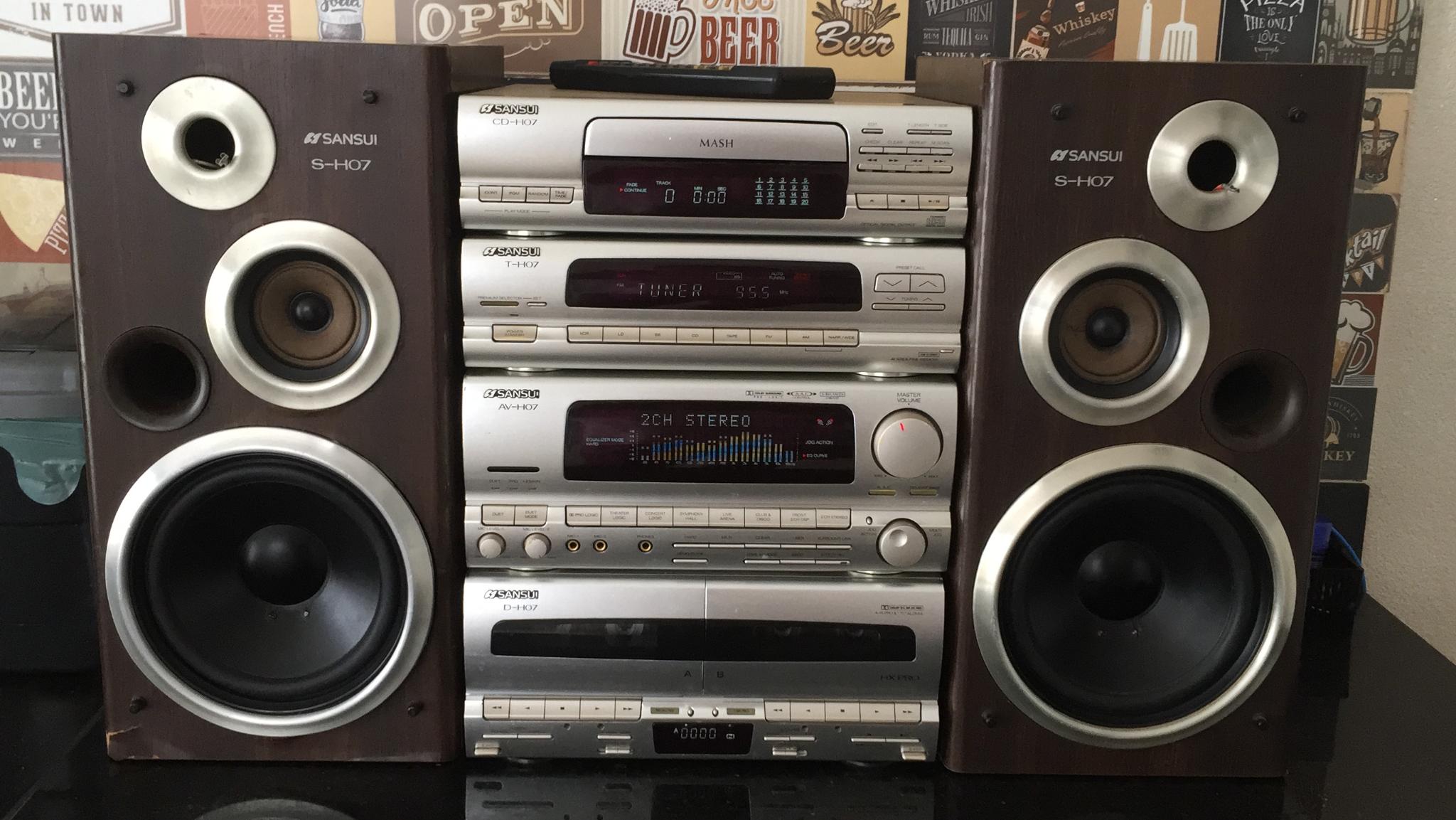

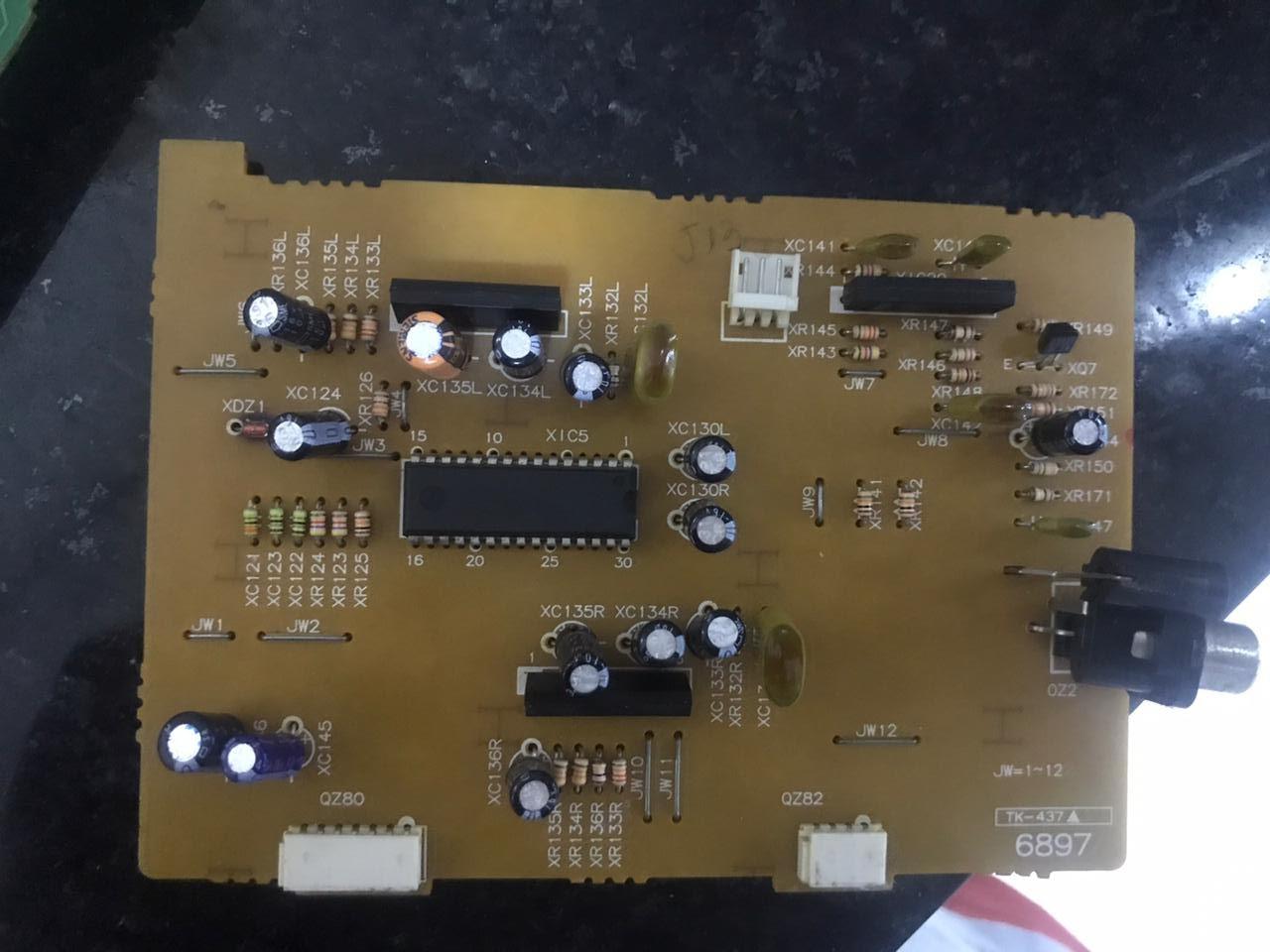

Boa Tarde a todos, sou técnico em eletrônica tenho um aparelho de som da Marca Japonesa Sansui, porém estou com problemas nele,  que ao acionar o potenciômetro, sai do mudo e vai para um  volume alto, não sendo possível ajustar o volume de forma gradativa quando giro o potenciômetro. Ele usa uma placa com controle de volume por CI LC7536, queria ajuda de quem ja tenha deparado com algum problemas parecido com este .

Citação

Segui na saida do potenciometro e ele, da uma tensão de 0v ate 5v quando aumento e quando diminui volta para zero 0v novamente, e esta tensão vai para microcontrolador M38173M6 e entra pino  78 detector posição de volume  e posterior sai sinal serial para ci7536



[BCP]

O potenciômetro dele é do tipo encoder sem fim?

[ailton759]

Boa tarde, nao o potenciometro é comum de 150k B com fim, porém com 4 terminais por ser estereo, porém ele fora da placa esta funcionando normal, porém quando esta no inicio fica com o som baixo quase zero, e quando girou um pouco ele para aumentar ele ja aumenta de uma vez e som parece que vai voume maximo . Sai sinal do potenciometro, entra em  microntolador M38173M6-131FP, que sai sinal e vai ci controlador de volume LC79366











[BCP]

Realmente, esse monte de circuito é só para movimentar o cursor do potenciômetro, então o defeito ai não tem como ser nos circuitos, ou tem trilha aberta na placa ou o cursor do potenciômetro esta aberto.

[ailton759]

@BCP duro que não acho este potenciômetro 4 terminais de 150k

[BCP]

Talvez você encontra em alguma sucata, um da Sony, eles são muito semelhantes...

esse quarto pino deve ser o de loudness, se for, você pode deixar ele desligado no primeiro momento até encontrar um potenciômetro que tenha esse quarto pino...

[ailton759]

@BCP @BCP Então , fui medir ele novamente , e percebi que ele traz resultado de 75k até final , outros terminais ficam travados em 62k e outros em 78k , poderia me ajudar a testar ele ?

[BCP]

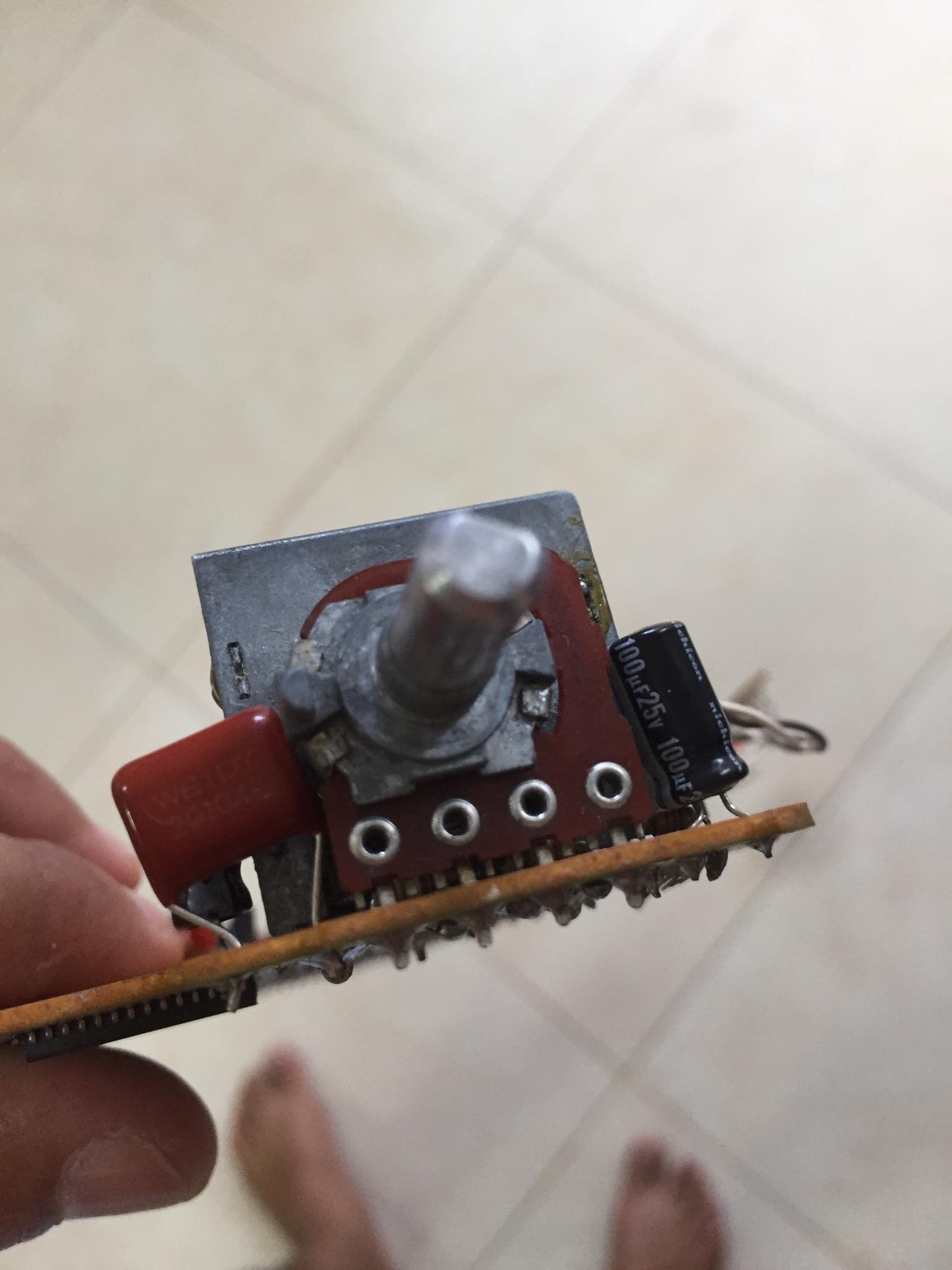

Remove ele da plaquinha e teste os terminais da esquerda para direita (--->) nessa última foto, os três primeiros são:

Inicio do resistor --> Cursor --> Fim do resistor. O quarto pino é o Loudness.

Com o potenciômetro todo no sentido anti-horário, o primeiro pino com o segundo pino tem que apresentar zero ohms, a medida que você vai girando ele no sentido horário, a resistência entre o pino 1 e 2 vai subindo até o valor de 150K ohms quando chegar no fim do curso, repita o teste no sentido anti- horário agora usando os pinos 3 e 2.

O 4° pino o primeiro da direita para esquerda (<---) nunca será usado no teste, inclusive pode deixa-lo desligado...

Se nesse teste o potenciômetro se comportar certinho, o defeito ai será no circuito do Loudness,  ai para testes é só retornar o potenciômetro pro local e desligar a trilha do 4° pino (--->).

Tomara que seja o potenciômetro que esteja com defeito!

Boa sorte ai!...



[ailton759]

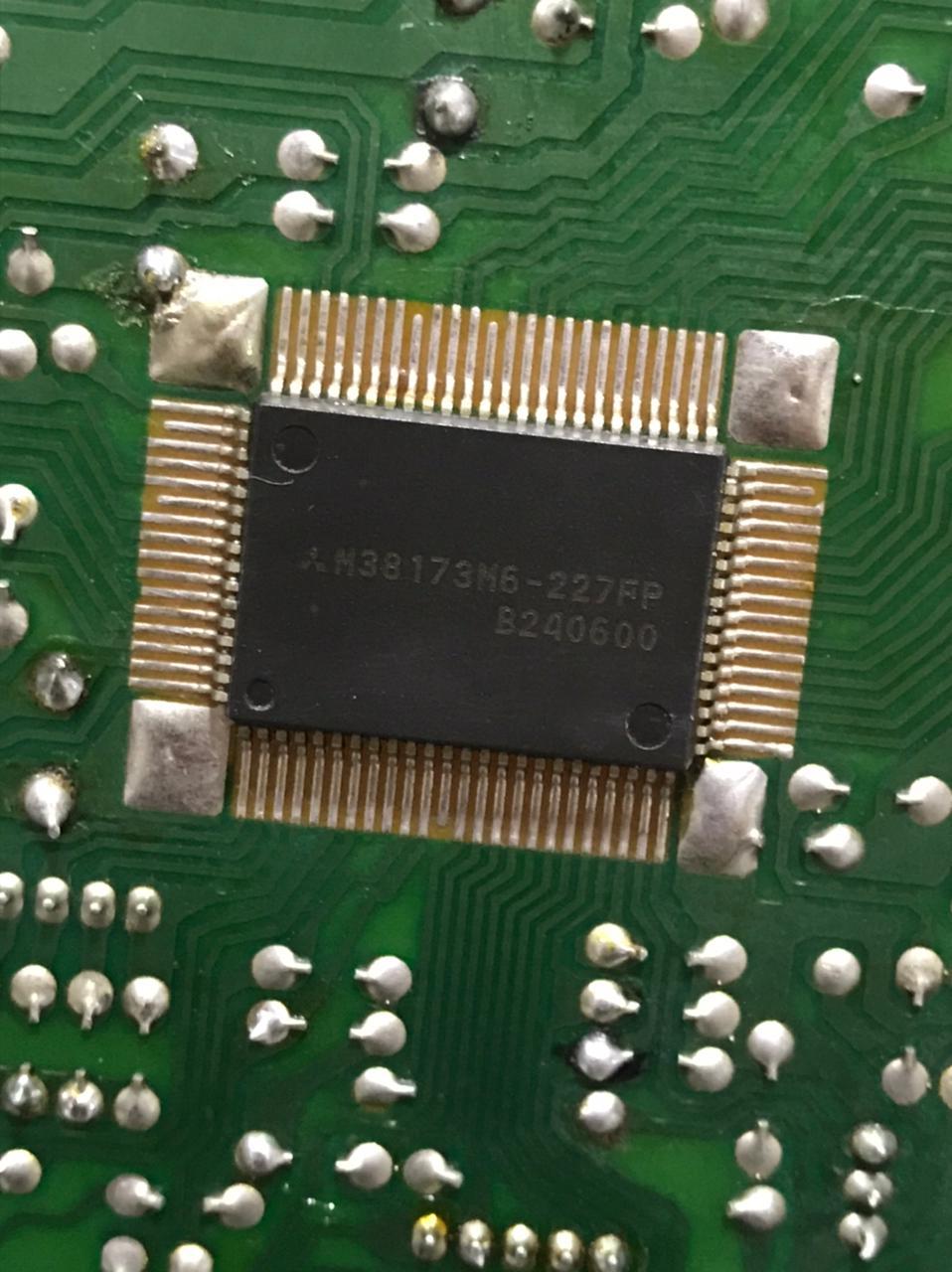

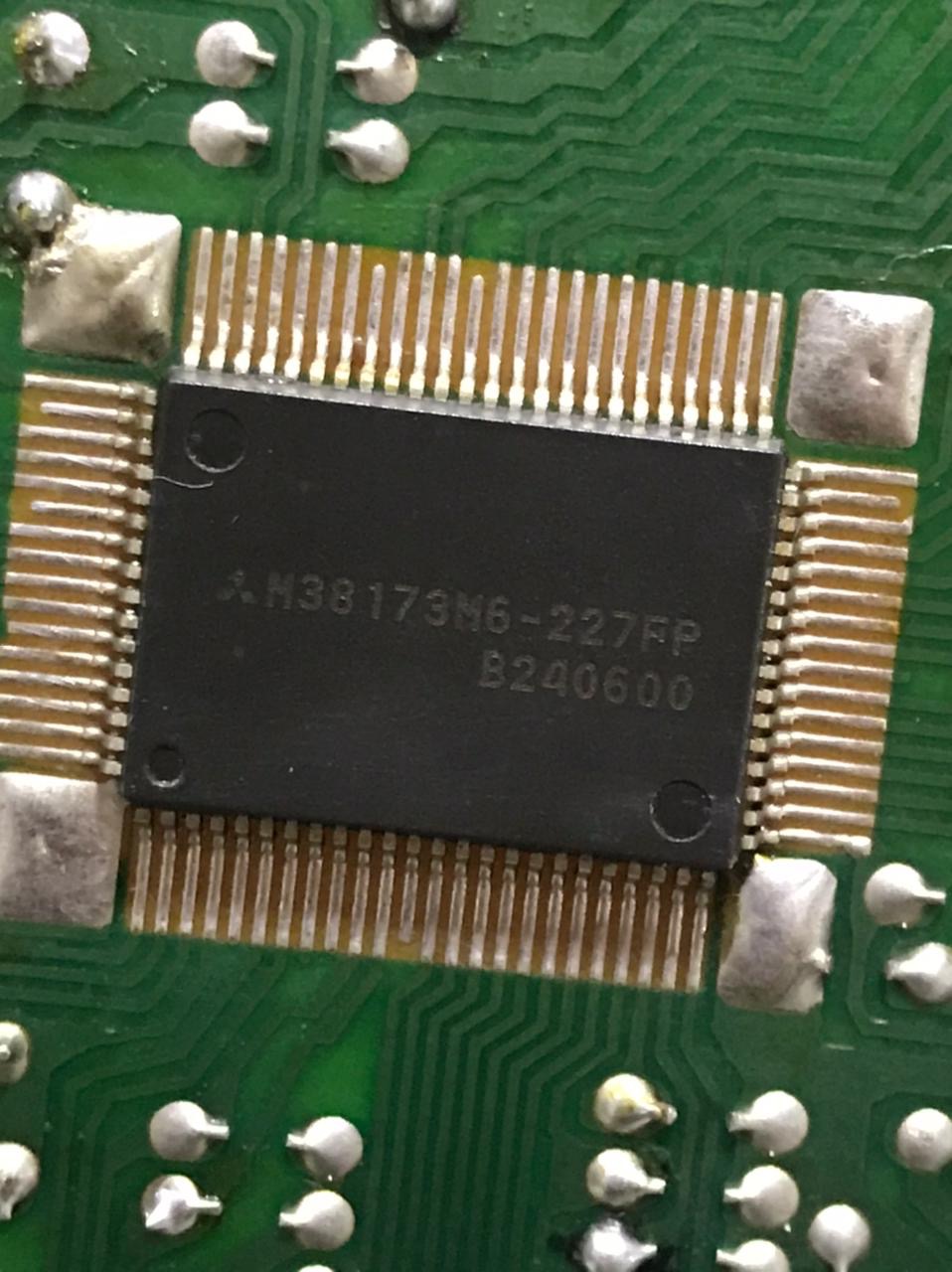

@BCP Boa noite, entao fiz os testes fora da placa e o potenciometro de 150k B,  está dando valor de  128k do pino 1 para 2 e 3 para o 2 tambem 128k, deve ser por causa da % tolerância , então se for ver pela lógica esta funcionando corretamente. Mas depois dos terminais do potenciometro ele vai até um microcontrolador conforme foto abaixo, e que posterior eu creio que vá para os  ci LC7536 que recebe os sinais para alteração do volume.

[Ricardo S Ferreira]

Potenciômetro aberto.

Precisa substituir.

[ailton759]

@Ricardo S Ferreira Olá Ricardo ,  mesmo ele dando valor proximo ao ao valor do potenciometro pode estar a aberto?



[BCP]

Já verificou se não tem trilha aberta no meio do caminho?

[ailton759]

2 horas atrás, BCP disse:

Já verificou se não tem trilha aberta no meio do caminho?

Então já medi e não tem , nas duas extremidades 1-3 da 129K, do pino 1 ao 2 vai do 0 a 129K sentido horário, e pino 2 ao 3 vai de 129k a 0 sentido anti horário, a única diferença é o valor dele que é 150K B e está dando 129K., coloquei outro potenciômetro novo e ele também está do mesmo jeito , som quase zero e quando giro um pouco sim vai volume máximo , não

[BCP]

Poxa, que pepino!!!...

com esse teste você descartou o potenciômetro... Agora esses CIs!!! Pelo menos aqui para mim, não retornou nenhum deles para venda!

Acredito que só encontre em sucatas desse aparelho ai!.

[ailton759]

27 minutos atrás, BCP disse:

Poxa, que pepino!!!...

com esse teste você descartou o potenciômetro... Agora esses CIs!!! Pelo menos aqui para mim, não retornou nenhum deles para venda!

Acredito que só encontre em sucatas desse aparelho ai!.

Mas acredito que o problema esteja no microcontrolador que transforma os dados do potenciômetro em dados seriais e encaminha para o CI que regula  o volume LC7536

[BCP]

Pior é que mesmo de encontrar esse processador, ele virá sem o programa interno dele, teria que ser realmente um de outro aparelho que esteja funcionando, ou tentar substituir todos esses circuitos pelo potenciômetro somente....

[ailton759]

3 horas atrás, BCP disse:

Pior é que mesmo de encontrar esse processador, ele virá sem o programa interno dele, teria que ser realmente um de outro aparelho que esteja funcionando, ou tentar substituir todos esses circuitos pelo potenciômetro somente....

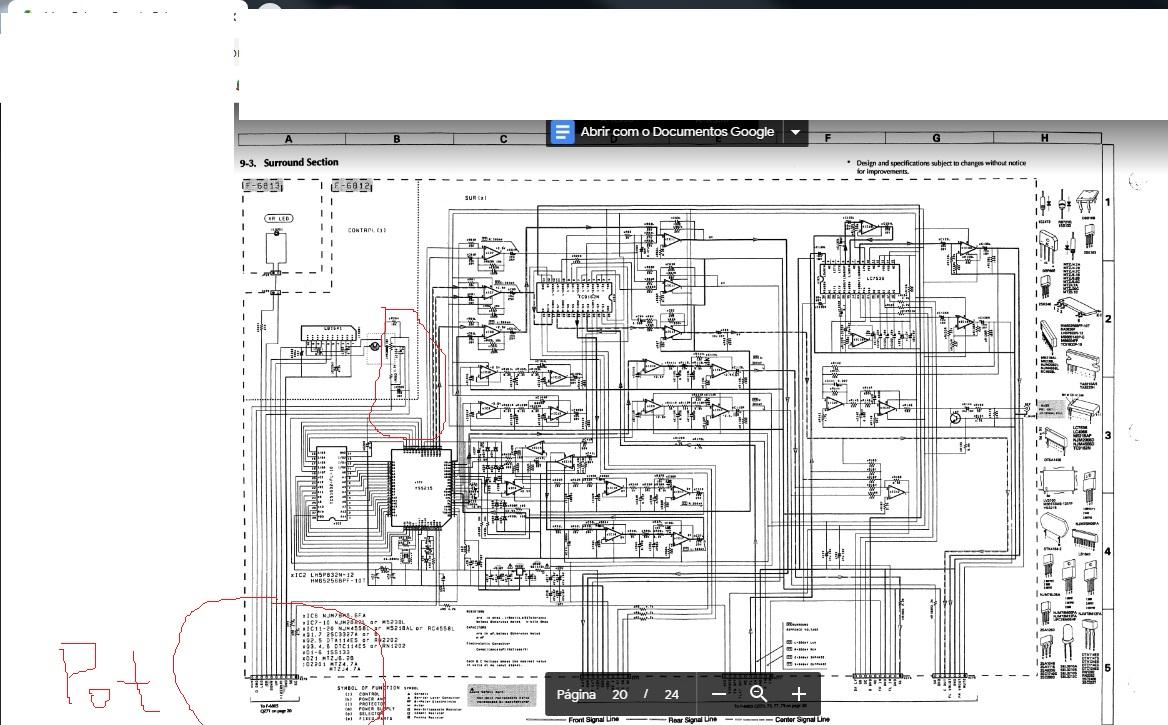

Mas se encontrar o Ci, nao seria possivel programar ele internamente? Pois achei este ci na china, porém ele virá sem programação interna, porém no esquema eletrico mostra o diagrama e funçoes do ci.

[BCP]

20 horas atrás, ailton759 disse:

Mas se encontrar o Ci, nao seria possivel programar ele internamente? Pois achei este ci na china, porém ele virá sem programação interna, porém no esquema eletrico mostra o diagrama e funçoes do ci.

Sim! Até dá para programar sim, porém tem que ter um bocado de experiência com programação para faze-lo, agora, se o processador não esta bloqueado para leitura, é possível copiar o programa do original e passa-lo para o novo CI.

Seria interessante você fazer um teste antes...

[ailton759]

8 horas atrás, BCP disse:

Sim! Até dá para programar sim, porém tem que ter um bocado de experiência com programação para faze-lo, agora, se o processador não esta bloqueado para leitura, é possível copiar o programa do original e passa-lo para o novo CI.

Seria interessante você fazer um teste antes...

entendi, obrigado pela ajuda .
